Система измерений количества и показателей качества нефти (СИКН) № 529
| Номер в ГРСИ РФ: | 88341-23 |
|---|---|
| Производитель / заявитель: | ПАО "Варьеганнефтегаз", г.Радужный |
Система измерений количества и показателей качества нефти (СИКН) № 529 (далее -СИКН) предназначена для измерения массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88341-23 | ||||||
| Наименование | Система измерений количества и показателей качества нефти (СИКН) № 529 | ||||||
| Приказы |
№1747 от
25.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 572bbeb4-a9d7-8269-5451-ab0cefa26307 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПАО «Варьеганнефтегаз», РОССИЯ, 628462, Ханты-Мансийский автономный округ- Югра, г. Радужный, мкр. 2, д. 21; Публичное акционерное общество "Варьеганнефтегаз" (ПАО "Варьеганнефтегаз"), Ханты-Мансийский автономный округ - Югра, г. Радужный
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100297.00 МП Государственная система обеспечения единства измерений Система измерений количества и показателей качества нефти (СИКН) № 529 Методика поверки
(с 25.08.2025)
ВЯ.10.1700781.00 МП Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти (СИКН) № 529. Методика поверки
(по 25.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
88341-23: Описание типа
2023-88341-23.pdf
|
Скачать | 633.9 КБ | |
|
88341-23: Методика поверки
2023-mp88341-23.pdf
Файл устарел
|
Скачать | 5.4 MБ | |
|
88341-23: Описание типа
2025-88341-23.pdf
|
Скачать | 551.6 КБ | |
|
88341-23: Методика поверки
ВЯ.31.1100297.00 МП
2025-mp88341-23.pdf
|
Скачать | 2.2 MБ | |
|
88341-23: Методика поверки
ВЯ.10.1700781.00 МП
2023-mp88341-23-1.pdf
|
Скачать | 5.4 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти (СИКН) № 529 (далее -СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объёмной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода нефти, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
Со став СИКН с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
1 |
2 |
3 |
|
Счетчики-расходомеры массовые Micro Motion модели CMF 300 (далее - МПР) |
БИЛ |
13425-06 45115-10 45115-16 |
|
Датчик температуры ТСПТ Ex |
БИЛ, БИК |
75208-19* |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
БИЛ, БИК |
77963-20* |
|
Преобразователи измерительные 644 |
БИЛ, БИК |
14683-00 14683-04 14683-09 |
|
Преобразователи измерительные Rosemount 644 |
БИЛ, БИК |
56381-14 |
|
Термопреобразователи сопротивления платиновые серии 65 |
БИЛ, БИК |
22257-01 22257-05 22257-11 |
|
Термопреобразователи сопротивления Rosemount 0065 |
БИЛ, БИК |
53211-13 |
|
Датчики температуры Rosemount 644 |
БИЛ, БИК |
63889-16 |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08 |
|
Преобразователи давления измерительные АИР-20/М2 |
БИЛ, БИК |
63044-16* |
|
Датчики давления Агат-100МТ |
БИЛ, БИК |
74779-19* |
|
Преобразователи давления измерительные 3051 |
БИЛ, БИК |
14061-99 14061-04 14061-10 14061-15 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
52638-13 |
|
Преобразователи плотности и расхода CDM |
БИК |
63515-16 |
|
Влагомеры нефти поточные УДВН-1пм |
БИК |
14557-05 14557-10 14557-15 |
|
Расходомеры-счетчики ультразвуковые UFM001 |
БИК |
14315-00 |
|
Счетчики-расходомеры массовые Micro Motion модели F 100 |
БИК |
45115-16 |
|
Комплекс измерительно вычислительный ИМЦ-03 |
СОИ |
19240-05 |
|
Примечания 1) Средства измерений помеченные находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКНС могут быть заменены на находящиеся в резерве. 2) В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов. | ||
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей расхода поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

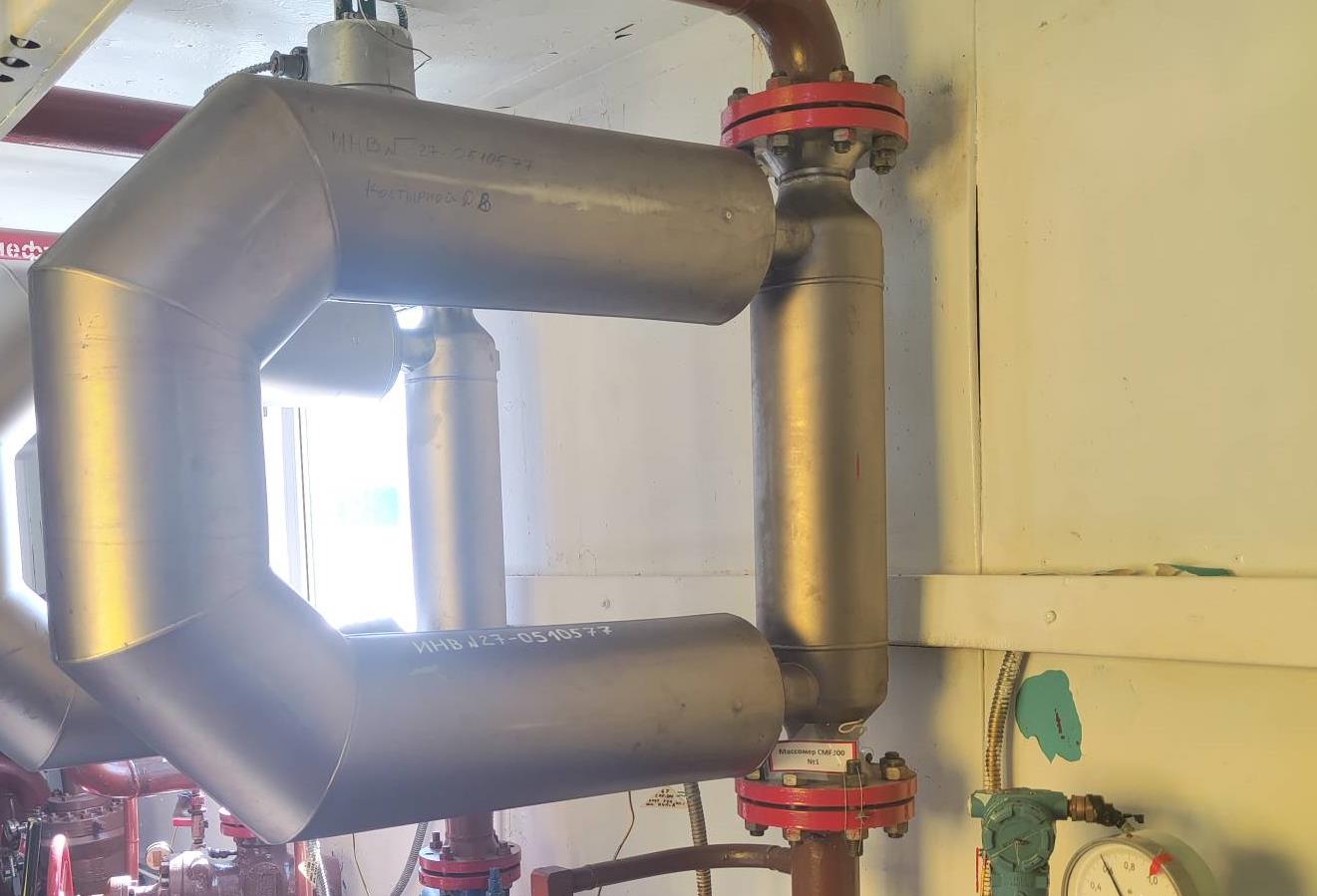

Для защиты от несанкционированных настройки и вмешательства, которые могут повлиять на результаты измерений, на каждый МПР, входящий в состав ИК массового расхода нефти устанавливают две пломбы. Пломбы располагают на диаметрально противоположных фланцах, на контровочных проволоках пропущенных через отверстия в шпильках. На пломбы методом давления наносят знак поверки. Места установки пломб приведены на рисунке 1.
Место расположения СИКН, заводской номер 1: пункт подготовки и сбора нефти № 1 (ППСН № 1) Северо-Варьеганского месторождения ПАО «ННК-Варьеганнефтегаз». Заводской номер СИКН указан типографским способом в виде цифрового обозначения на информационной табличке на входе в блок измерительных линий. Нанесение знака поверки непосредственно на СИКН не предусмотрено.

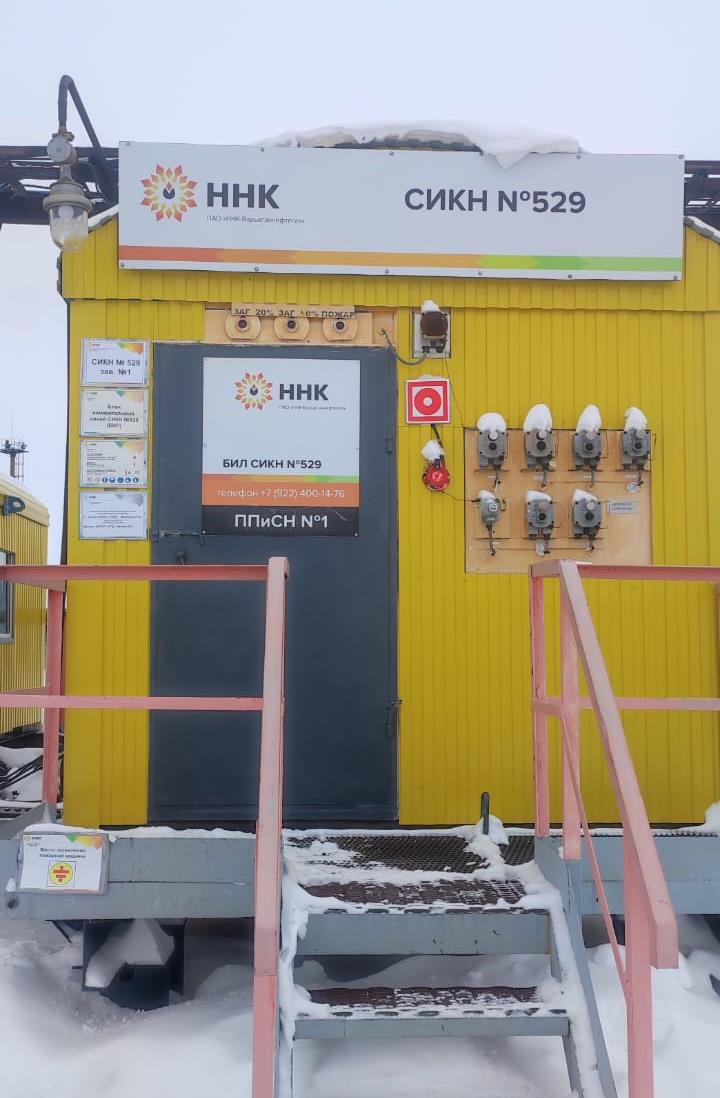

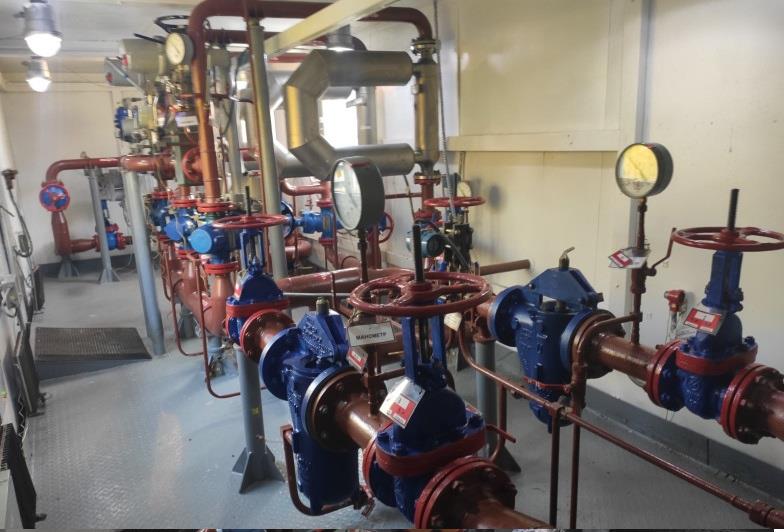

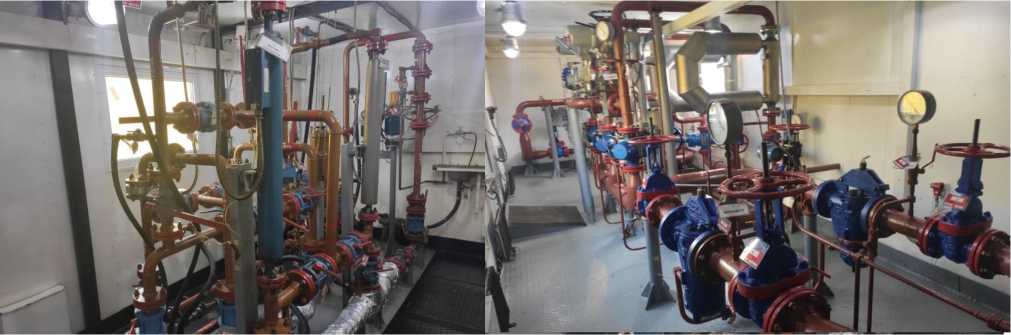

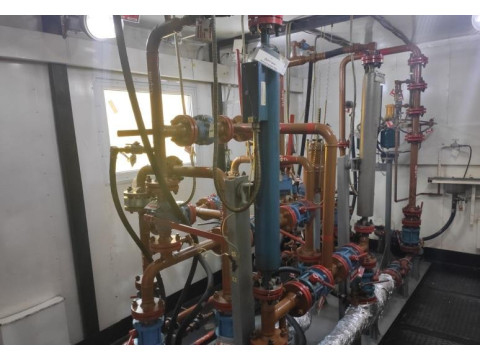

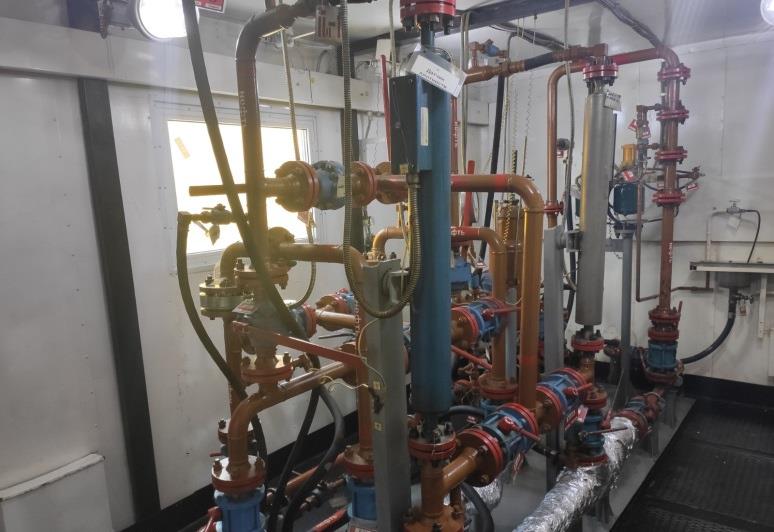

О бщий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.
Рисунок 2 - Общий вид СИКН

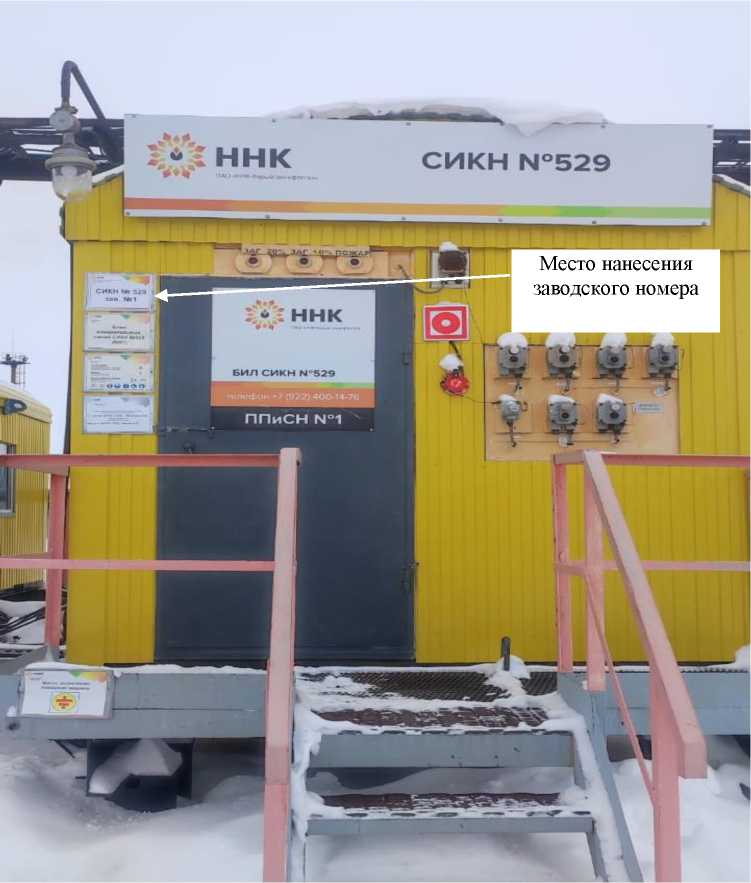

Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного ИМЦ-03 и АРМ оператора «RATE APM оператора УУН».
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ПО ИВК |
ПО АРМ оператора |
|
Идентификационное наименование ПО |
ИВК «ИМЦ-03» |
«RATE АРМ оператора УУН» |
|
Номер версии (идентификационный номер) ПО |
352.04.01 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
FE1634EC |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Технические характеристики
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений, т/ч |
Пределы допускаемой относительн ой погрешности ИК, % | |
|
Первичные измерительные преобразователи |
Вторичная часть | |||||
|
1, 2, 3 |
ИК массового расхода нефти |
3 (ИЛ 11) , ИЛ 2, ИЛ 3) |
Счетчики-расходомеры массовые Micro Motion модели CMF 300 |
Комплекс измерительновычислительный ИМЦ-03 |
от 20 до 120 |
±0,202) ±0,253) |
1) ИЛ - измерительная линия;
2) Пределы допускаемой относительной погрешности ИК массового расхода
контрольно-резервной ИЛ;
3) Пределы допускаемой относительной погрешности ИК массового расхода рабочих ИЛ.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода нефти, т/ч |
от 20 до 240 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
±0,25 ±0,35 |
|
Примечание — Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочие, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более |
от +5 до +45 от 0,3 до 1,0 от 750 до 950 0,5 0,05 100 |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +5 до +45 от +15 до +35 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
380/220 (50 ± 1) |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти (СИКН) № 529 |
— |
1 |
|
Инструкция по эксплуатации |
— |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1909/2025 «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 529», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1909/01.00248-2014/2025 от 09.04.2025 г.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
