Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ
| Номер в ГРСИ РФ: | 88342-23 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО "Югорский машиностроительный завод" (ООО "ЮМЗ"), г. Нефтеюганск |
Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ предназначены для автоматизированных измерений массы газа природного сжиженного при его отпуске потребителю.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88342-23 |
| Наименование | Колонки раздаточные сжиженного природного газа |
| Модель | ПТ-ЮМЗ-СПГ |
| Срок свидетельства (Или заводской номер) | 28.02.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Югорский машиностроительный завод" (ООО "ЮМЗ"), г. Нефтеюганск, ХМАО-Югра
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88342-23: Описание типа СИ | Скачать | 1021.6 КБ | |
| 88342-23: Методика поверки | Скачать | 4 MБ |
Описание типа
Назначение
Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ предназначены для автоматизированных измерений массы газа природного сжиженного при его отпуске потребителю.
Описание
Принцип действия колонок раздаточных сжиженного природного газа ПТ-ЮМЗ-СПГ (далее - Колонки) основан на вычислении массы сжиженного природного газа (далее - СПГ), отпущенного потребителю, на основании результатов прямых измерений массы жидкой фазы СПГ и возвращенной из заправляемой емкости массы отпарного газа. Отпарной газ образуется в результате захолаживания заправляемой емкости из-за испарения жидкого СПГ.
Масса СПГ, отпущенная потребителю, равна разнице массы жидкой фазы СПГ и массы отпарного газа, вытесненного из заправляемой емкости. Вычисление массы СПГ, отпущенной потребителю, осуществляет электронный блок, который состоит из контроллера и табло для отображения информации.
Колонки изготовляются в четырех модификациях. Структура условного обозначения модификаций колонок:
ПТ-ЮМЗ-СПГ - Х - Х
1 -2-3
где, 1 - колонка раздаточная СПГ;
2 - количество постов отпуска СПГ (1 или 2);
3 - вид исполнения колонки раздаточной (М или С), М - для криогенного мобильного топливозаправочного комплекса, С - для криогенного стационарного топливозаправочного комплекса.
В состав Колонки входит: опорная конструкция, блок управления, система измерения массы криогенных сред Micro Motion, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №79215-20, криогенный насос в криостате, фильтр, предохранительные клапана, запорно-регулирующая арматура, датчики давления (индикаторы), раздаточный рукав с заправочным пистолетом, рукав отвода отпарного газа с пистолетом, трубопроводы, проводка электроснабжения и линий автоматизации.
Общий вид Колонок представлен на рисунке 1.
Заводской номер Колонок в виде цифрового обозначения, состоящего из арабских цифр нанесен методом лазерной гравировки на маркировочную табличку, закрепленную на панели Колонки, под блоком управления (рисунок 2).
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунке 3. Схема ограничения от несанкционированного доступа к блоку управления колонки представлена на рисунке 4. Корпус блока управления опломбирует завод изготовитель.
а) модификация 1 б) модификация 2

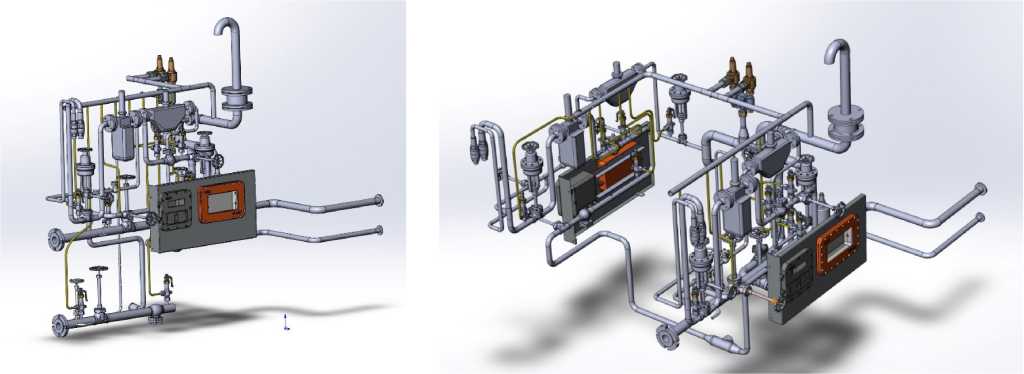

Рисунок 1 - Общий вид Колонок

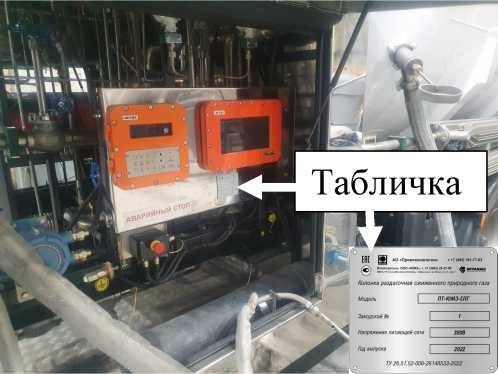

Рисунок 2 - Место установки маркировочной Рисунок 3 - Место нанесения знака поверки на
Знак поверки
таблички
базовый процессор системы измерения массы криогенных сред Micro Motion

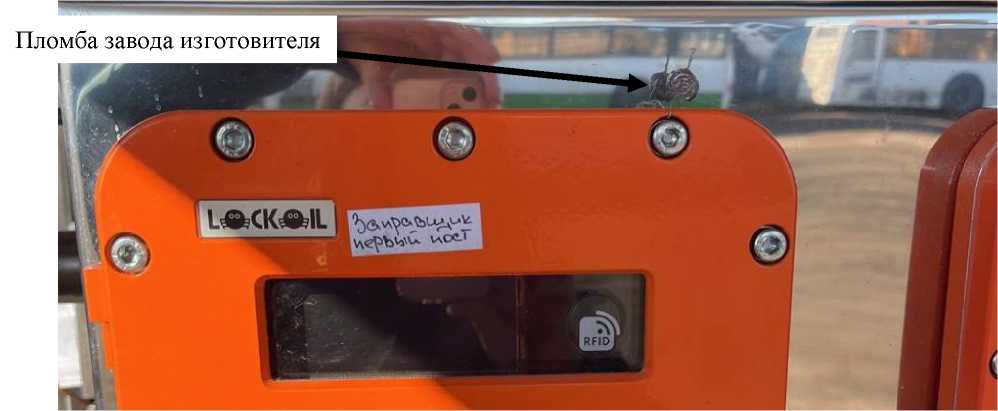

Рисунок 4 - Место установки пломбы завода изготовителя на корпусе блока управления
Программное обеспечение
Программное обеспечение (ПО) Колонок является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается корпусом блока управления.
Конструкция Колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно Колонки имеют механическую защиту блока управления и отсутствуют программно-аппаратные интерфейсы связи.
ПО Колонок не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса блока управления.
Идентификационные данные ПО Колонок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LOCKOIL |
|
Номер версии (идентификационный номер) ПО |
не ниже 21 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция Колонок исключает возможность несанкционированного влияния на ПО Колонки и измерительную информацию. Метрологические характеристики Колонок нормированы с учетом влияния ПО. Уровень защиты ПО и измерительной информации Колонки соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении массы СПГ, % |
± 1 |
|
Сходимость показаний, % |
± 1 |
|
Минимальная доза отпуска, кг: |
20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Сжиженный природный газ марки Б по ГОСТ Р 56021-2014 |
|
Диапазон пропускной способности СПГ, кг/мин |
от 10 до 130 |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 0 до 1,6 |
|
Диапазон температуры измеряемой среды, °С |
от -196 до +40 |
|
Количество раздаточных рукавов СПГ, шт. модификация 1-С, 1-М модификация 2-С, 2-М |
1 2 |
|
Количество рукавов отвода отпарного газа, шт. модификация 1-С, 1-М модификация 2-С, 2-М |
1 2 |
|
Длина раздаточного рукава, м, не менее |
4 |
|
Длина рукава отвода отпарного газа, м, не менее |
4 |
|
Параметры электрического питания: - напряжение сети постоянного тока, В - напряжение сети переменного тока, В однофазного двухфазного |
от 15 до 32 от 187 до 242 от 342 до 418 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
3000 4000 4000 |
|
Масса, кг, не более |
3000 |
|
Верхний предел показаний указателя учета, кг, не менее: - разового - суммарного |
9 999 999,99 99 999 999,99 |
|
Максимальная доза для индикации: |
9 999 999,99 |
|
Диапазон температур окружающего воздуха, С: - Исполнение с обогревающим кожухом массового расходомера - Исполнение без обогревающего кожуха массового расходомера |
от -50 до +60 от -25 до +60 |
|
Назначенный срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ |
1 шт. |
|
Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ. Руководство по эксплуатации |
1 экз. |
|
Колонки раздаточные сжиженного природного газа ПТ-ЮМЗ-СПГ. Паспорт |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации, в разделе «Работа с контроллером колонки».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Другие Колонки топливораздаточные
