Полигон пространственный эталонный Свердловский
| Номер в ГРСИ РФ: | 88344-23 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | ФБУ "Уралтест", г.Екатеринбург |
Полигон пространственный эталонный Свердловский (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88344-23 |
| Наименование | Полигон пространственный эталонный Свердловский |
| Срок свидетельства (Или заводской номер) | 4303-01 |
Производитель / Заявитель
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88344-23: Описание типа СИ | Скачать | 927.6 КБ | |
| 88344-23: Методика поверки | Скачать | 4.5 MБ |
Описание типа
Назначение
Полигон пространственный эталонный Свердловский (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.
Описание
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен по адресу Свердловская обл., г Екатеринбург, 17-23 км автодороги Екатеринбург-Серов.
Полигон включает в себя: линейный базис и сеть геодезических пунктов.
Конструктивно полигон состоит из семнадцати пунктов (рисунок 1). Эталонный линейный базис включает в себя четырнадцать пунктов, тринадцать из которых размещены от первого пункта на расстояниях 10, 24, 48, 72, 96, 192, 287, 383, 479, 695, 1511, 2015 и 2711 м. Три отдельных пункта, расположенные по сторонам, образовывают вместе с пунктами эталонного линейного базиса треугольники.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

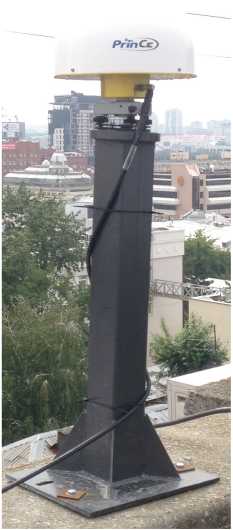

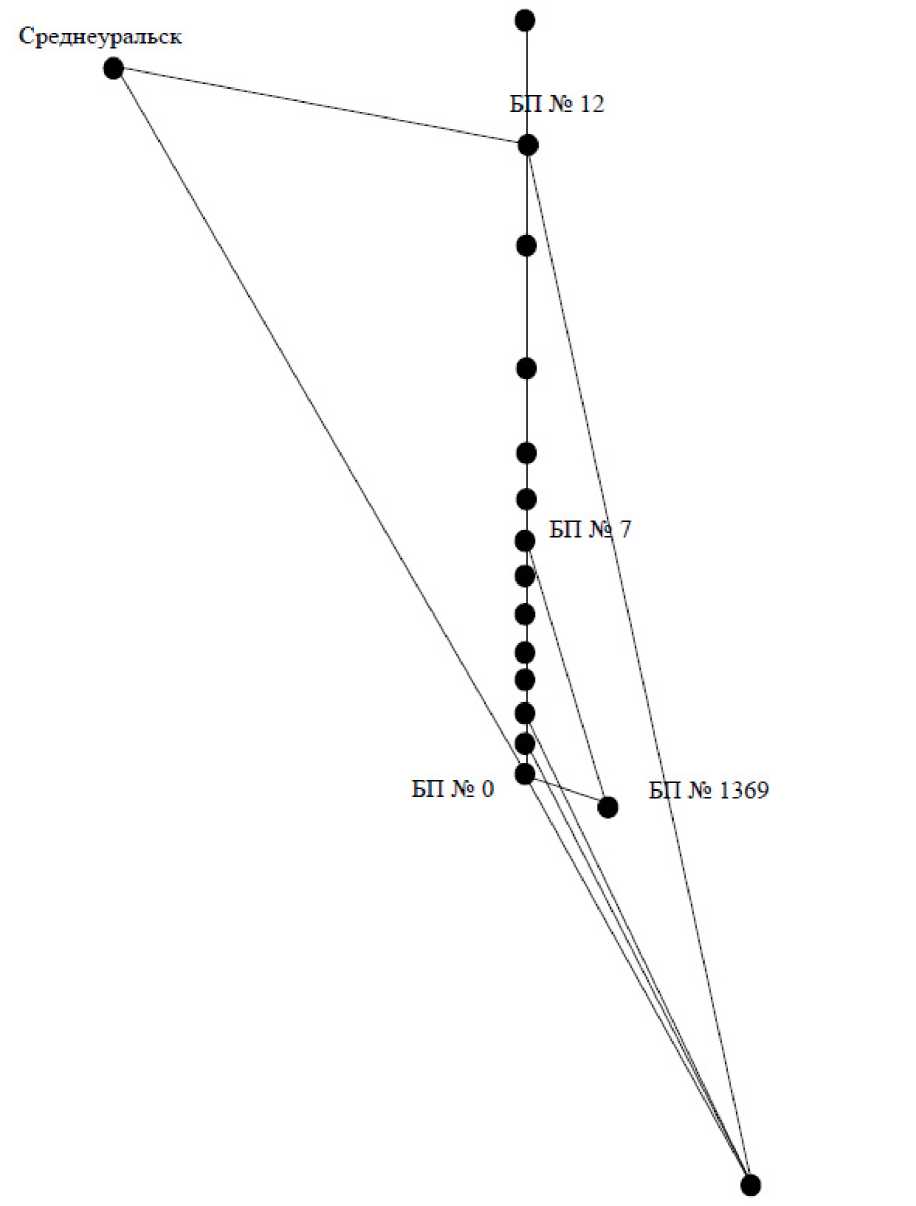

Схема расположения пунктов полигона приведена на рисунке 1. Общий вид пунктов линейного базиса с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид пунктов Среднеуральск, БП № 1369 и База ЦСМ приведены на рисунке 3.
Пломбирование полигона не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер полигона размещается на пункте № 1 (рисунок 2) линейного базиса в числовом формате в виде наклейки типографским способом.

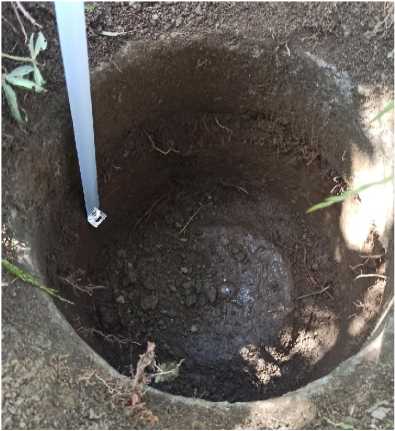

БП № 13
База ЦСМ
Место нанесения знака утверждения типа
Место размещения заводского номера

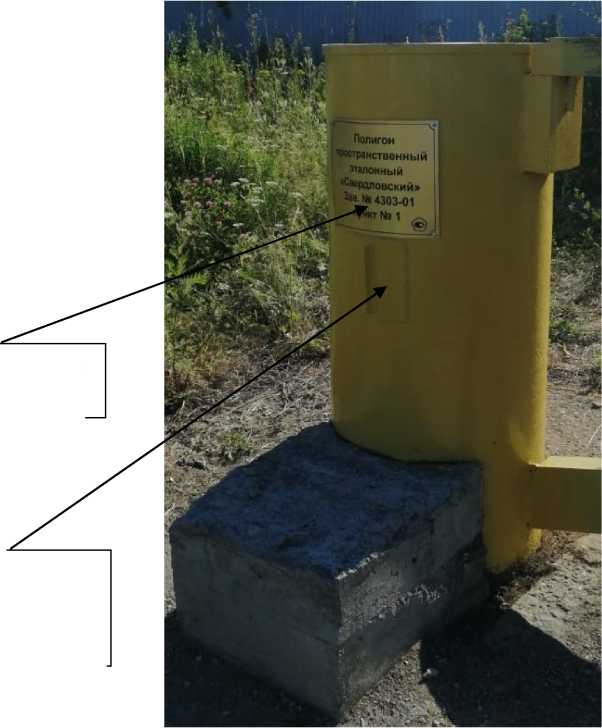

Рисунок 2 - Общий вид пункта № 1 линейного базиса
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальные значения длин линий полигона, м |
10, 24, 48, 72, 96, 192, 287, 334, 546, 383, 479, 695, 1511, 2015, 2711, 18833, 13026, 13034, 13054, 14740, 5847, 4569 |
|
Номинальные значения длин линий между пунктами, м БП № 0 - База ЦСМ, База ЦСМ - Среднеуральск, Среднеуральск - БП № 0 |
13026, 18833, 5847 |
|
БП № 0 - БП № 1, БП № 1 - База ЦСМ, База ЦСМ - БП № 0 |
10, 13034, 13026 |
|
БП № 0 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 0 База ЦСМ - Среднеуральск, Среднеуральск - БП № 12, БП № 12 |
34, 13054, 13026 |
|
- База ЦСМ |
18833, 4569, 14740 |
|
БП № 0 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 0 |
2025, 14740, 13026 |
|
БП № 1369 - БП № 0, БП № 0 - БП № 7, БП № 7 - БП № 1369 |
334, 297, 546 |
|
БП № 1 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 1 |
2015, 14740, 13034 |
|
БП № 2 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 2 |
1991, 14740, 13054 |
|
БП № 1 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 1 |
24, 13054, 13034 |
|
Номинальные значения длин линий линейного базиса, м БП № 1 - БП № 0 |
10 |
|
БП № 1 - БП № 2 |
24 |
|
БП № 1 - БП № 3 |
48 |
|
БП № 1 - БП № 4 |
72 |
|
БП № 1 - БП № 5 |
96 |
|
БП № 1 - БП № 6 |
192 |
|
БП № 1 - БП № 7 |
287 |
|
БП № 1 - БП № 8 |
383 |
|
БП № 1 - БП № 9 |
479 |
|
БП № 1 - БП № 10 |
695 |
|
БП № 1 - БП № 11 |
1511 |
|
БП № 1 - БП № 12 |
2015 |
|
БП № 1 - БП № 13 |
2711 |
|
Пределы абсолютной допускаемой погрешности воспроизведения длин линий линейного базиса, мм |
± (1+1-10-6- L) 1) |
|
Пределы абсолютной допускаемой погрешности воспроизведения длин линий между пунктами полигона 2), мм |
± (1+1-10-6- L) 1) |
|
1) Здесь и далее L - измеренная длина в миллиметрах 2) Характеристика устанавливается для длин линий между |
пунктами, для которых |
|
определены номинальные значения |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа |
от -20 до +40 98 от 85 до 105 |
Знак утверждения типа
наносится на опознавательную табличку пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полигона
|
Наименование |
Обозначение |
Количество |
|
1 Полигон пространственный эталонный Свердловский, зав. № 4303-01 в составе |
- |
1 шт. |
|
1.1 Линейный базис |
- |
1 шт. |
|
1.2 Сеть геодезических пунктов |
- |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Паспорт |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Свердловский. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
