Вакуумметры ионизационные IONIVAC
| Номер в ГРСИ РФ: | 88345-23 |
|---|---|
| Производитель / заявитель: | Фирма "Oerlikon Leybold Vacuum GmbH", Германия |
Вакуумметры ионизационные IONIVAC (далее - вакуумметры) предназначены для измерений абсолютного давления (вакуума) негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88345-23 |
| Наименование | Вакуумметры ионизационные |
| Модель | IONIVAC |
| Срок свидетельства (Или заводской номер) | 28.02.2028 |
Производитель / Заявитель
Компания "Leybold GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 14 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 88345-23: Описание типа СИ | Скачать | 1.4 MБ | |
| 88345-23: Методика поверки | Скачать | 49.6 КБ |
Описание типа
Назначение
Вакуумметры ионизационные IONIVAC (далее - вакуумметры) предназначены для измерений абсолютного давления (вакуума) негорючих газов.
Описание
Принцип действия вакуумметров основан на зависимости теплопроводности разряженного газа (датчик Пирани) и тока положительных ионов, образованных в результате ионизации молекул разреженного газа (датчик Байард-Альперт), от измеряемого давления.
Конструктивно вакуумметры состоят из измерительного преобразователя и встроенного или внешнего измерительного электронного блока. Измерительный преобразователь выполняет функцию преобразования абсолютного давления в унифицированный аналоговый сигнал. В измерительный преобразователь встроен датчик Байард-Альперт (измерение абсолютного давления в диапазоне от 1-10-6 до 2 Па) и датчик Пирани (измерение абсолютного давления в диапазоне от 5,5-10-1 до 1105 Па). Вакуумметры также оснащены настраиваемым реле для автоматического переключения между встроенными датчиками. При измерении абсолютного давления в диапазоне от 5,5-10-1 до 2 Па учитывается информация от обоих встроенных датчиков. Измерительный электронный блок выполняет функции управления вакуумметром и преобразования унифицированного аналогового сигнала в цифровой с последующим отображением значения измеряемого абсолютного давления на дисплее. В качестве внешнего измерительного электронного блока могут быть использованы контроллеры Display One/Two/Three и Graphix One/Two/Three (далее - контроллеры) компании «Leybold GmbH».
Вакуумметры имеют шесть основных модификаций ITR 90, ITR 90 P, ITR 200 S, ITR 200 SL, ITR 200 SP, ITR 200 SD и два типа фланца вакуумного соединения DN 25 ISO - KF, DN 40 CF - R. В зависимости от присоединительного фланца вакуумметра отличается диапазон измерений абсолютного давления. Вакуумметр ITR 90 - стандартная модификация вакуумметра без уставки, ITR 90 P имеет интерфейс Profibus и две уставки, ITR 200 S имеет одну уставку, ITR 200 SL имеет удлиненный присоединительный фланец и одну уставку, ITR 200 SP имеет интерфейс Profibus и две уставки, ITR 200 SD имеет интерфейс DeviceNet и две уставки. Модификации вакуумметров могут изготавливаться, как со встроенным, так и с внешним измерительным электронным блоком.
Пломбировка вакуумметров не предусмотрена.
Заводской номер наносится в формате цифровой печати на корпус вакуумметров методом наклейки.
Знак поверки наносится на свидетельство о поверке (в случае его оформления).
Общий вид вакуумметров представлен на рисунке 1. Место нанесения заводского номера и кода заказа представлено на рисунке 2.

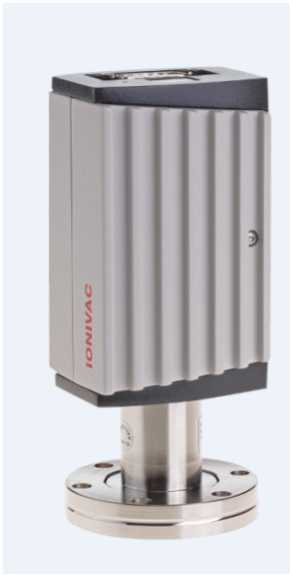

Рисунок 1 - Общий вид вакуумметра ионизационного IONIVAC

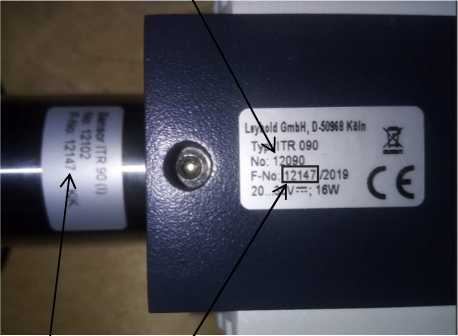

Место нанесения кода заказа
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера и кода заказа
Программное обеспечение
Метрологически значимая часть ПО вакуумметров представляет собой специализированное ПО установленное в измерительном электронном блоке и выполняющее функции приема, обработки и отображения измерительной информации.
Во встроенном измерительном электронном блоке используется ПО разработанное изготовителем для выполнения его функций. Конструкция вакуумметров со встроенным измерительным электронным блоком исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
В контроллерах Display и Graphix используется специальное встроенное программное обеспечение. Идентификационные данные (признаки) метрологически значимой части ПО контроллеров указаны в таблице 1.
Идентификационные данные ПО представлены в таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
GRAPHIX controller |
|
Номер версии (идентификационный номер) ПО |
1.10.00 и выше |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ITR ITR ITR ITR ITR 90 90 P 200 S 200 SP 200 SD |
ITR 200 SL | |
|
Диапазон измерений абсолютного давления, Па (мбар): с фланцем DN 25 ISO - KF(1) с фланцем DN 40 CF-R(1) |
от 1 • 10’5 до 1 • 105 (от 140’7 до 1 • 103) |
_ |
|
от 1 •Ю’6 до 1 • 105 (от 140’8 до 1 • 103) | ||
|
Диапазон показаний абсолютного давления, Па (мбар) |
от 1 • 10’8 до 1405 (от 540’10 до 1 • 103) | |
|
Пределы допускаемой относительной погрешности измерений давления, %: в поддиапазоне измерений от 1-10’6 до 1 40’5 включ. в поддиапазоне измерений св. 14 0’5 до 1 Па включ. в поддиапазоне измерений св. 1 до 1-105 Па |
±20 ±15 ±25 | |
(1) Диапазон измерений в зависимости от типа фланца (коды заказа вакуумметра в зависимости от типа вакуумного соединения приведены в таблице 3).
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
ITR 90 |
ITR 90 P |
ITR 200 S |
ITR 200 SP |
ITR 200 SD |
ITR 200 SL | |
|
Код заказа: |
120 90 120 91 |
230 250 230 251 | ||||
|
с фланцем DN 25 ISO - KF |
230 030 |
230 252 |
230 253 |
_ | ||
|
с фланцем DN 40 CF-R |
120 92 120 94 |
230 031 |
230 254 230 255 |
230 256 |
230 257 |
230 258 |
|
Цифровой интерфейс |
— |
Profibus |
Profibus |
DeviceNet |
— | |
|
Выходной аналоговый сигнал, В |
от 0 до 10 | |||||
|
Напряжение питания постоянного тока, В |
24 ± 4 | |||||
|
Потребляемая мощность, В^А, не более |
20 | |||||
|
Г абаритные размеры (длинахширинахвысота), мм, не более |
67х58х159 | |||||
|
Масса, кг, не более |
0,75 | |||||
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °С |
от +10 до +30 | |||||
|
- относительная влажность воздуха (при температуре плюс 25 °С), %, |
от 30 до 85 | |||||
|
- атмосферное давление, кПа |
от 96 до 104,7 | |||||
|
Средний срок службы, лет |
5 | |||||
|
Средняя наработка до отказа, ч, не менее |
15000 | |||||
Знак утверждения типа
на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность вакуумметров
|
Наименование |
Обозначение |
Количество |
|
Вакуумметр |
в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
в соответствии с заказом |
1 экз. |
|
Пылезащитный колпачок |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 руководства по эксплуатации «Вакуумметры ионизационные IONIVAC мод. ITR 90, ITR 90 P. Руководство по эксплуатации», в разделе 4 руководства по эксплуатации «Вакуумметры ионизационные IONIVAC мод. ITR 200 S, ITR 200 SL, ITR 200 SP, ITR 200 SD. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 • 10-8до 1-103 Па;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Стандарт предприятия. Вакуумметры ионизационные IONIVAC.
