Анализаторы трансформаторов тока РСТ200
| Номер в ГРСИ РФ: | 88383-23 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "PONOVO POWER CO. Ltd.", Китай |
Анализаторы трансформаторов тока РСТ200 (далее - анализаторы) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, электрического сопротивления постоянному току, коэффициента трансформации трансформаторов тока, угла фазового сдвига масштабного преобразования синусоидального тока и воспроизведений среднеквадратических значений напряжения и силы переменного тока синусоидальной формы с целью определения по ним параметров измерительных трансформаторов тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88383-23 |
| Действует | по 01.03.2028 |
| Наименование | Анализаторы трансформаторов тока |
| Модель | РСТ200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd9cd480-f84c-3f1b-af87-f7c8559aa14c |
Производитель / Заявитель
PONOVO POWER CO.LTD., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88383-23: Описание типа
2023-88383-23.pdf
|
Скачать | 282.6 КБ | |
|
88383-23: Методика поверки
2023-mp88383-23.pdf
|
Скачать | 6.5 MБ |
Описание типа
Назначение
Анализаторы трансформаторов тока РСТ200 (далее - анализаторы) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, электрического сопротивления постоянному току, коэффициента трансформации трансформаторов тока, угла фазового сдвига масштабного преобразования синусоидального тока и воспроизведений среднеквадратических значений напряжения и силы переменного тока синусоидальной формы с целью определения по ним параметров измерительных трансформаторов тока.
Описание
Принцип действия анализаторов основан на сравнении двух сигналов силы или напряжения переменного тока синусоидальной формы, один из которых формируется с помощь встроенного генератора и подается на вторичную обмотку измерительного трансформатора тока, а второй, формируемый первичной обмоткой трансформатора тока, измеряется встроенным вольтметром. Полученные сигналы преобразуются встроенными аналогово-цифровыми преобразователями в цифровой код и сравниваются встроенным микропроцессором анализаторов по действующему алгоритму.
Конструктивно анализаторы состоят из измерительного блока, состоящего из жидкокристаллического дисплея, на котором отображается графический интерфейс пользователя, разъемов для подключения первичной и вторичной обмоток трансформаторов тока, клавиш управления и интерфейсных разъемов.
Анализаторы выпускаются в модификациях: РСТ200Ai и РСТ200^ отличающихся пределами допускаемых погрешностей измерений.
Серийный номер анализаторов наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид анализаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 и 2. Нанесение знака поверки на анализаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) анализаторов не предусмотрено.

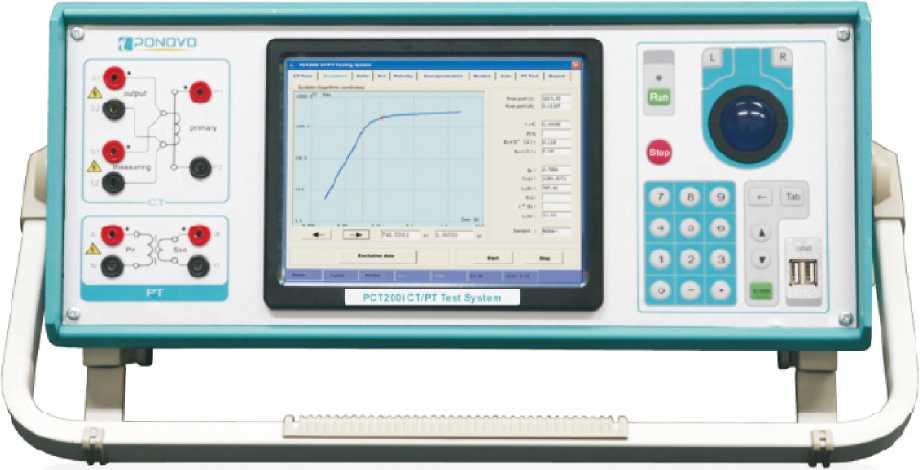

Рисунок 1 - Общий вид анализаторов
Место нанесения серийного номера
► S/N;
RU343220602
MAIN SUPPLY: 220V/5A 50/60Hz\
MADE IN CHINA
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов состоит из встроенного ПО.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
PCT Test System |
|
Номер версии (идентификационный номер ПО), не ниже |
v7.03 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
PCT200Ai |
PCT200i | |
|
Диапазон воспроизведений среднеквадратических значений силы переменного тока синусоидальной формы, А |
от 0,005 до 2,000 | |
|
Пределы допускаемой относительной погрешности воспроизведений среднеквадратических значений силы переменного тока синусоидальной формы, % |
±0,05 |
±0,10 |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, В |
от 0,5 до 120,0 | |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, % |
±0,05 |
±0,10 |
|
Диапазон воспроизведений среднеквадратических значений напряжения переменного тока синусоидальной формы, В |
от 0,5 до 120,0 | |
|
Пределы допускаемой относительной погрешности воспроизведений среднеквадратических значений напряжения переменного тока синусоидальной формы, % |
±0,05 |
±0,10 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,1 до 200,0 | |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: | ||
|
- в поддиапазоне от 0,1 до 10,0 включ. |
±(0,001-КИзм + 1 мОм) 1) | |
|
- в поддиапазоне св. 10 до 200 включ. |
±(0,005^изм + 1 мОм) 1) | |
|
Диапазон измерений коэффициента трансформации трансформаторов тока, ед. |
от 1 до 10000 | |
|
Пределы допускаемой относительной погрешности измерений коэффициента трансформации трансформаторов тока, %: | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |
|
PCT200Ai |
PCT200i | |
|
- в поддиапазоне от 1 до 1000 включ. |
±0, | |
|
- в поддиапазоне св. 1000 до 5000 включ. |
±0,15 | |
|
- в поддиапазоне св. 5000 до 10000 включ. |
±0,2 | |
|
Диапазон измерений угла фазового сдвига масштабного преобразования синусоидального тока, ‘ (°) |
от -180 до +180 (от -3 до +3) | |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига масштабного преобразования синусоидального тока, ‘ (°) |
±9 (±0,15) | |
|
1) Яизм - Значение электрического сопротивления постоянному току, измеренное с помощью анализатора. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний среднеквадратических значений напряжения переменного тока на входе «Primary», мВ |
от 10 до 50 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 240 50 |
|
Потребляемая мощность, В А, не более |
2000 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более 1) |
470х210х245 |
|
Масса, кг, не более |
14 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более |
от -10 до +50 95 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
1) Без учета габаритных размеров ручки для переноски. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку анализаторов любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Анализатор трансформаторов тока РСТ200 |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Комплект соединительных кабелей, щупов и наконечников |
- |
1 |
|
USB флеш-накопитель |
- |
1 |
|
Сумка для хранения кабелей, щупов и наконечников |
- |
1 |
|
Транспортировочный чемодан |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Методы измерений» руководства по эксплуатации «Анализаторы трансформаторов тока РСТ 200. Руководство по эксплуатации»
Нормативные документы
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Руководство по управлению качеством/окружающей средой/охраной труда и промышленной безопасностью при производстве анализаторов трансформаторов тока РСТ200».
