Проекторы измерительные Jaten
| Номер в ГРСИ РФ: | 88392-23 |
|---|---|
| Категория: | Проекторы измерительные |
| Производитель / заявитель: | Donguan Jaten Instrument Co., Ltd., Китай |
Проекторы измерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88392-23 |
| Наименование | Проекторы измерительные |
| Модель | Jaten |
| Срок свидетельства (Или заводской номер) | 01.03.2028 |
Производитель / Заявитель
Donguan Jaten Instrument Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 15 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 88392-23: Описание типа СИ | Скачать | 474.8 КБ | |
| 88392-23: Методика поверки | Скачать | 4.1 MБ |
Описание типа
Назначение
Проекторы измерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров объектов.
Описание
Принцип действия приборов основан на технологии оптического проецирования, при котором изображение объекта, расположенного на измерительном столе, проецируется на оптическую систему прибора - проекционный блок, при проходящем или отраженном освещении. С помощью системы призм и зеркал изображение передаётся на проекционный экран. Для определения координат точки на объекте измерений необходимо совместить неподвижное перекрестие на экране проектора с изображением необходимого элемента объекта, проецируемого на экран. Определение линейных и угловых размеров осуществляется на основе измеренных координат точек на элементах объекта с помощью измерительно-программных функций прибора.
Приборы имеют консольную конструкцию, основными элементами которой являются основание, на регулируемых опорах, на которое установлены подвижный предметный столик с нижним осветителем, вертикальная колонна с оптической системой, проекционный экран и верхний осветитель.
Нижний осветитель применяется для измерений при проходящем свете, верхний осветитель применяется для измерений в отражённом свете. При одновременном включении осветителей проходящего и отражённого света на экран проецируется изображение поверхности объекта и его теневой контур.
Измерительный стол с предметным стеклом предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов в продольном (ось X) и поперечном (ось Y) направлениях. Для настройки фокусировки стол имеет функцию вертикального перемещения (ось Z). В качестве отсчётной системы используются преобразователи линейных перемещений.
Проекторы имеют настольный вариант исполнения и оснащаются устройством цифровой индикации на поворотном экране. Измерения проводятся в ручном режиме.
Приборы выпускаются в шести модификациях: JT-3015, JT-3015Z, JT-3020, JT-3020Z, JT3025, JT-3025Z, которые различаются между собой диапазонами измерений. Приборы с индексом «Z» имеют прямое изображение.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную пластину, расположенную на боковой поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

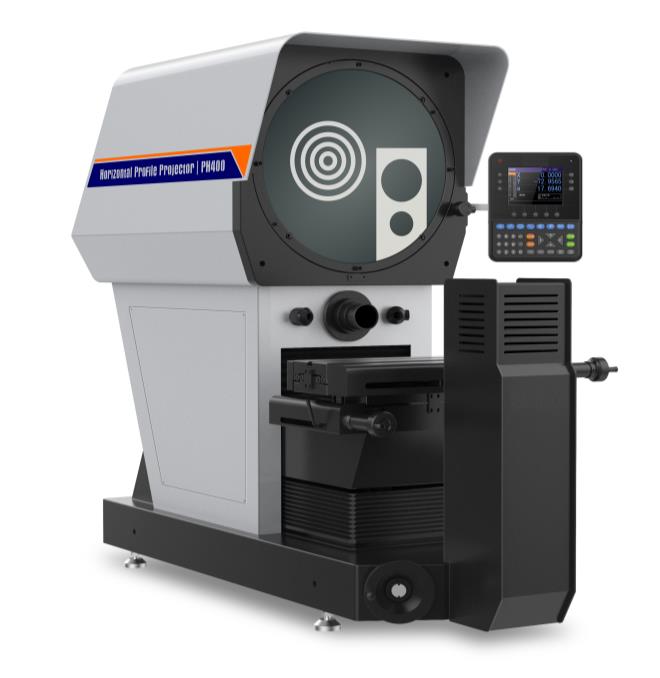

Общий вид приборов приведён на рисунке 1.
Рисунок 1 - Общий вид приборов микроскопов видеоизмерительных Jaten
Рисунок 2 - Место расположения маркировочной таблички с указанием заводского номера прибора.
Место нанесения маркировочной таблички с заводским номером средства измерений
Программное обеспечение
Приборы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «DP300», предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DP300 |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
JT-3015, JT-3015Z |
JT-3020, JT-3020Z |
JT3025, JT-3025Z |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 150 |
от 0 до 200 |
от 0 до 250 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров*, мкм |
±(2,8+L/200) где L - длина объекта в мм | ||
|
Дискретность отчёта измерений линейных размеров, мкм |
0,5 | ||
|
Диапазон измерений плоского угла, ° |
От 0 до 360 | ||
|
Пределы допускаемой абсолютной погрешности измерений плоского угла*, ' |
±1 | ||
|
Дискретность отсчета плоского угла, " |
1 | ||
|
* при температуре окружающей среды от плюс 1 |
7 до плюс 23 °С | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
JT-3015 |
JT-3015Z |
JT-3020 |
JT-3020Z |
JT-3025 |
JT-3025Z |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
780 530 1150 |
792 544 975 |
780 530 1150 |
770 550 1120 |
780 530 1150 |
780 550 1150 |
|
Масса, кг, не более |
150 |
150 |
155 |
155 |
165 |
165 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 | |||||
|
Диапазон рабочих температур, °С |
от +15 до +35 | |||||
|
Относительная влажность воздуха, %, не более |
80 | |||||
Знак утверждения типа
наносится методом наклеивания на боковую поверхность основания и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Проектор измерительный Jaten (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 10 «Работа в программном обеспечении DP300» документа «Проекторы измерительные Jaten. Руководство по эксплуатации»
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Donguan Jaten Instrument Co., Ltd., Китай.
