Трансформаторы напряжения НКФ-110-57У1
| Номер в ГРСИ РФ: | 88435-23 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы напряжения НКФ-110-57У1 предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88435-23 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | НКФ-110-57У1 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d04aad65-b9c7-2416-3a9f-03848d4f095d | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ПАО "Запорожтрансформатор", Украина
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
88435-23: Описание типа
2023-88435-23.pdf
|
Скачать | 98.4 КБ | |
|
88435-23: Методика поверки
2023-mp88435-23.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-110-57У1 предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Описание
Принцип действия трансформаторов напряжения НКФ-110-57У1 основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформаторам данного типа относятся трансформаторы с сер. №№ 7400, 7538, 7533, 10826, 10814, 10805.
Трансформаторы напряжения НКФ-110-57У1 расположены на территории АО «МК «Витязь».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид трансформаторов напряжения НКФ-110-57У1 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.

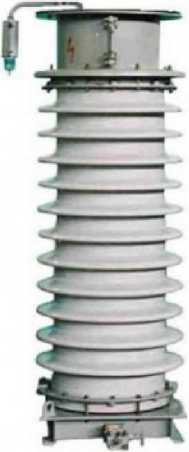

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57У1
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки, В |
100/^3 |
|
Номинальная мощность вторичной обмотки, ВА |
400 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная частота, Г ц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -45 до +40 |
Знак утверждения типа
на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность трансформаторов тока
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
НКФ-110-57У1 |
6 |
|
Паспорт |
- |
6 |
|
Формуляр |
- |
6 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в п. 2 документа «Трансформаторы напряжения НКФ-110-57У1. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 27 декабря 2019 г. № 3389 «Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
