Ареометры стеклянные
| Номер в ГРСИ РФ: | 88572-23 |
|---|---|
| Категория: | Ареометры |
| Производитель / заявитель: | ПАО "Химлаборприбор", г.Клин |
Ареометры стеклянные (далее - ареометры) предназначены для измерений плотности, относительной плотности и концентрации веществ в двухкомпонентных растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88572-23 |
| Действует | по 28.03.2028 |
| Наименование | Ареометры стеклянные |
| Модификации |
АНТ-1 АНТ-2 АН АМ АМТ АК АУ АСП-1 АСП-2 АСП-3 АСПТ АЭГ АМВ АЭ-1 АЭ-3 АСТ-1 АСТ-2 АС-2 АС-3 АГ АОН-1 АОН-2 АОН-3 АОН-4 АОН-5 |
| Приказы |
№1670 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8930180a-30e1-00ed-862b-31442772c981 |
Производитель / Заявитель
ПАО «Химлаборприбор», РОССИЯ, 141601, Московская обл., г. Клин, ул. Папивина, д. 3
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
168494
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 168459 (100%) |
| Неуспешных поверок (СИ непригодно) | 35 (0 %) |
| Актуальность информации | 03.09.2026 |
Поверители
Скачать
|
88572-23: Описание типа
2024-88572-23.pdf
Файл устарел
|
Скачать | 813.3 КБ | |
|
88572-23: Методика поверки
2023-mp88572-23.pdf
Файл устарел
|
Скачать | 62.6 КБ | |
|
88572-23: Описание типа
2024-88572-23-1.pdf
|
Скачать | 813.3 КБ | |
|
88572-23: Описание типа
2026-88572-23.pdf
|
Скачать | 603.8 КБ | |
|
88572-23: Методика поверки
2023-mp88572-23-1.pdf
|
Скачать | 62.6 КБ |
Описание типа
Назначение
Ареометры стеклянные (далее - ареометры) предназначены для измерений плотности, относительной плотности и концентрации веществ в двухкомпонентных растворах.
Описание
Ареометры представляют собой стеклянные сосуды цилиндрической и веретенообразной формы, запаянные с обоих концов.
К верхней части корпуса припаян полый стеклянный стержень круглого сечения, запаянный сверху, внутри которого приклеена бумажная полоска с нанесенной ареометрической шкалой, градуированной в кг/м3, % или единицах относительной плотности.
Нижняя часть корпуса ареометра заполнена балластом, сообщающим ареометру вертикальное положение при погружении его в жидкость. Балластом ареометров служит чистая и сухая металлическая дробь. Балласт сверху залит связующим веществом (смолкой) с температурой плавления не ниже плюс 80 °С.
Принцип действия ареометров основан на законе Архимеда. По мере погружения ареометра увеличивается объем и вес вытесненной им жидкости, т.е. возрастает выталкивающая сила, и в тот момент, когда эта сила становится равной весу всего ареометра, наступает состояние равновесия.
К данному типу ареометров относятся 25 модификаций, которые отличаются по функциональному назначению, метрологическим и техническим характеристикам. Модификации ареометров и их назначение приведены в таблице 1. В ареометры модификаций АНТ-1, АНТ-2, АМТ, АСПТ, АЭГ, АСТ-1, АСТ-2 встроена термометрическая шкала.
Таблица 1 - Модификации ареометров и их назначение
|
Модификация ареометра |
Назначение |
|
АНТ-1 АНТ-2 АН |
Для измерений плотности нефти и нефтепродуктов |
|
АМ АМТ |
Для измерений плотности молока |
|
АК |
Для измерений плотности кислот |
|
АУ |
Для измерений плотности урины |
|
Модификация ареометра |
Назначение |
|
АСП-1 АСП-2 АСП-3 АСПТ |
Для измерений объемной концентрации этилового спирта в водных растворах |
|
АЭГ |
Для измерений концентрации этиленгликоля |
|
АМВ |
Для измерений плотности морской воды |
|
АЭ-1 АЭ-3 |
Для измерений плотности электролита в кислотных и щелочных аккумуляторах |
|
АСТ-1 АСТ-2 АС-2 АС-3 |
Для измерений концентрации по массе сухих веществ |
|
АГ |
Для измерений плотности при определении гранулометрического состава глинистых грунтов |
|
АОН-1 АОН-2 АОН-3 АОН-4 АОН-5 |
Для измерения плотности жидкости |
Ареометры градуированы для температуры плюс 20 °С, за исключением ареометров для морской воды, которые градуированы для температуры плюс 17,5 °С.
На стержне ареометров модификаций АНТ-1, АН, АМ, АСП-1 и АСП-2 на уровне верхнего дополнительного деления нанесена контрольная отметка.
Отсчет показаний ареометров модификаций АМТ, АМ, АК, АГ, АС-2, АС-3, АСТ-1 и АСТ-2 выполняют по верхнему краю мениска, остальных модификаций - по нижнему краю мениска.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование ареометров не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шкалу ареометра или на отдельную бумажную полоску, вложенную внутрь корпуса ареометра, и имеет цифровое обозначение по системе нумерации изготовителя.

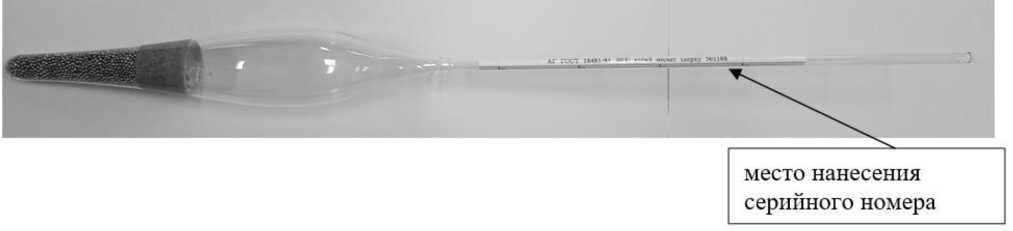

Общий вид ареометров стеклянных и место нанесения серийного номера представлены на рисунках 1-25.
Рисунок 2 - Общий вид ареометров стеклянных АНТ-2
Рисунок 13 - Общий вид ареометров стеклянных АМВ
Рисунок 14 - Общий вид ареометров стеклянных АЭ-1
Рисунок 15 - Общий вид ареометров стеклянных АЭ-3
место нанесения серийного номера место нанесения серийного номера
Рисунок 16 - Общий вид ареометров стеклянных АСТ-1
место нанесениясерийного номера
Рисунок 17 - Общий вид ареометров стеклянных АСТ-2
Рисунок 18 - Общий вид ареометров стеклянных АС-2
место нанесения серийного номера

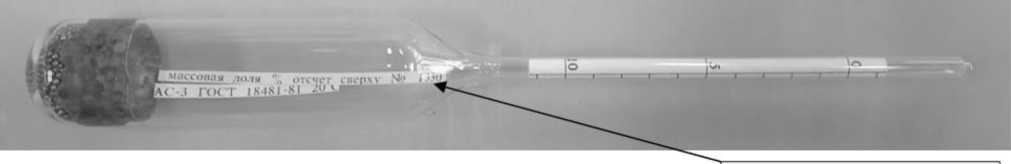

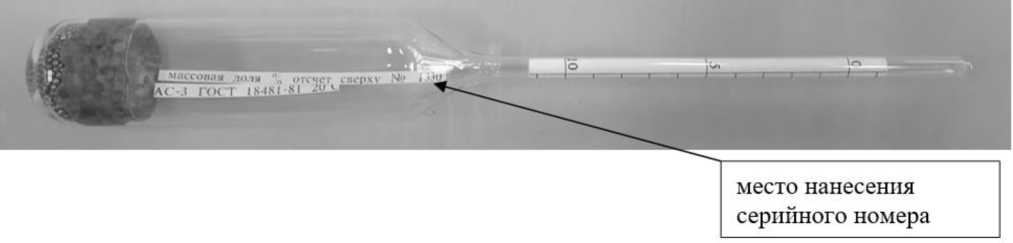

Рисунок 19 - Общий вид ареометров стеклянных АС-3
Рисунок 20 - Общий вид ареометров стеклянных АГ
Рисунок 21 - Общий вид ареометров стеклянных АОН-1
Рисунок 22 - Общий вид ареометров стеклянных АОН-2
Рисунок 23 - Общий вид ареометров стеклянных АОН-3
Рисунок 24 - Общий вид ареометров стеклянных АОН-4
Рисунок 25 - Общий вид ареометров стеклянных АОН-5
Технические характеристики
Таблица 2 - Метрологические характеристики ареометров модификаций АНТ-1, АНТ-2, АН, АМ, АМТ, АК, АУ, АЭ-1, АЭ-3, АГ, АОН-1, АОН-2, АОН-3, АОН-4, АОН-5
|
Модификация ареометра |
Диапазон измерений плотности, кг/м3 |
Цена деления шкалы, кг/м3 |
Пределы допускаемой абсолютной погрешности ареометра, кг/м3 |
|
АНТ-1 |
от 650 до 710 |
0,5 |
±0,5 |
|
от 710 до 770 | |||
|
от 770 до 830 | |||
|
от 830 до 890 | |||
|
от 890 до 950 | |||
|
от 950 до 1010 | |||
|
от 1010 до 1070 | |||
|
АНТ-2 |
от 670 до 750 |
1,0 |
±1,0 |
|
от 750 до 830 | |||
|
от 830 до 910 | |||
|
от 910 до 990 | |||
|
АН |
от 650 до 680 |
0,5 |
±0,5 |
|
от 680 до 710 | |||
|
от 710 до 740 | |||
|
от 740 до 770 | |||
|
от 770 до 800 | |||
|
от 800 до 830 | |||
|
от 830 до 860 | |||
|
от 860 до 890 | |||
|
от 890 до 920 | |||
|
от 920 до 950 | |||
|
от 950 до 980 | |||
|
от 980 до 1010 | |||
|
от 1010 до 1040 | |||
|
от 1040 до 1070 |
|
Модификация ареометра |
Диапазон измерений плотности, кг/м3 |
Цена деления шкалы, кг/м3 |
Пределы допускаемой абсолютной погрешности ареометра, кг/м3 |
|
АМ |
от 1020 до 1040 |
0,5 |
±0,5 |
|
АМТ |
от 1015 до 1040 |
1,0 |
±1,0 |
|
АК |
от 1560 до 1580 |
0,2 |
±0,2 |
|
от 1580 до 1600 | |||
|
от 1600 до 1620 | |||
|
от 1530 до 1630 |
1,0 |
±1,0 | |
|
АУ |
от 1000 до 1050 |
1,0 |
±1,0 |
|
АЭ-1 |
от 1100 до 1300 |
10,0 |
±10,0 |
|
от 1200 до 1400 | |||
|
АЭ-3 |
от 1080 до 1280 |
5,0 |
±5,0 |
|
от 1000 до 1120 | |||
|
от 1200 до 1280 |
2,0 |
±2,0 | |
|
АГ |
от 995 до 1030 |
1,0 |
±1,0 |
|
АОН-1 |
от 700 до 760 |
1,0 |
±1,0 |
|
от 760 до 820 | |||
|
от 820 до 880 | |||
|
от 880 до 940 | |||
|
от 940 до 1000 | |||
|
от 1000 до 1060 | |||
|
от 1060 до 1120 | |||
|
от 1120 до 1180 | |||
|
от 1180 до 1240 | |||
|
от 1240 до 1300 | |||
|
от 1300 до 1360 | |||
|
АОН-1 |
от 1360 до 1420 |
1,0 |
±1,0 |
|
от 1420 до 1480 | |||
|
от 1480 до 1540 | |||
|
от 1540 до 1600 | |||
|
от 1600 до 1660 | |||
|
от 1660 до 1720 | |||
|
от 1720 до 1780 | |||
|
от 1780 до 1840 | |||
|
АОН-2 |
от 1000 до 1080 |
1,0 |
±1,0 |
|
от 1080 до 1160 | |||
|
от 1160 до 1240 | |||
|
от 1240 до 1320 | |||
|
от 1320 до 1400 | |||
|
от 1400 до 1480 | |||
|
от 1480 до 1570 | |||
|
от 1570 до 1660 | |||
|
от 1660 до 1750 | |||
|
от 1750 до 1840 | |||
|
АОН-3 |
от 1000 до 1400 |
10,0 |
±10,0 |
|
от 1300 до 1800 |
20,0 |
±20,0 | |
|
АОН-4 |
от 700 до 1000 |
5,0 |
±5,0 |
|
от 1000 до 1500 |
10,0 |
±10,0 | |
|
от 1000 до 1800 |
20,0 |
±20,0 |
|
Модификация ареометра |
Диапазон измерений плотности, кг/м3 |
Цена деления шкалы, кг/м3 |
Пределы допускаемой абсолютной погрешности ареометра, кг/м3 |
|
АОН-5 |
от 650 до 720 |
0,5 |
±0,5 |
|
от 720 до 790 | |||
|
от 790 до 860 | |||
|
от 860 до 930 | |||
|
от 930 до 1000 | |||
|
от 1000 до 1070 | |||
|
от 1070 до 1140 | |||
|
от 1140 до 1210 | |||
|
от 1210 до 1280 | |||
|
от 1280 до 1350 | |||
|
от 1350 до 1420 | |||
|
от 1420 до 1490 | |||
|
от 1490 до 1560 | |||
|
от 1560 до 1630 | |||
|
от 1630 до 1700 | |||
|
от 1700 до 1770 | |||
|
от 1770 до 1840 |
Таблица 3 - Метрологические характеристики ареометров модификаций АСП-1, АСП-2, АСП-3,
АСПТ, АЭГ____________________________________________________________
|
Модификация ареометра |
Диапазон измерений концентрации, объемная доля, % |
Цена деления шкалы, объемная доля, % |
Пределы допускаемой абсолютной погрешности ареометра, объемная доля, % |
|
АСП-1 |
от 0 до 10 |
0,1 |
±0,2 |
|
от 10 до 20 | |||
|
от 20 до 30 |
0,1 |
±0,1 | |
|
от 30 до 40 | |||
|
от 40 до 50 | |||
|
от 50 до 60 | |||
|
от 60 до 70 | |||
|
от 70 до 80 | |||
|
от 80 до 90 | |||
|
от 90 до 100 |
|
Модификация ареометра |
Диапазон измерений концентрации, объемная доля, % |
Цена деления шкалы, объемная доля, % |
Пределы допускаемой абсолютной погрешности ареометра, объемная доля, % |
|
АСП-2 |
от 11 до 16 |
0,1 |
±0,2 |
|
от 16 до 21 | |||
|
от 21 до 26 |
0,1 |
±0,1 | |
|
от 26 до 31 | |||
|
от 31 до 36 | |||
|
от 36 до 41 | |||
|
от 41 до 46 | |||
|
от 46 до 51 | |||
|
от 51 до 56 | |||
|
от 56 до 61 | |||
|
от 61 до 66 | |||
|
от 66 до 71 | |||
|
от 71 до 76 | |||
|
от 76 до 81 | |||
|
от 81 до 86 | |||
|
от 86 до 91 | |||
|
от 91 до 96 | |||
|
АСП-3 |
от 0 до 40 |
1,0 |
±0,5 |
|
от 40 до 70 | |||
|
от 70 до 100 | |||
|
АСПТ |
от 0 до 60 |
1,0 |
±0,5 |
|
от 60 до 100 | |||
|
АЭГ |
от 20 до 100 |
2,0 |
±1,0 |
Таблица 4 - Метрологические характеристики ареометров модификации АМВ
|
Модификация ареометра |
Диапазон измерений относительной плотности, ед. отн. плотности |
Цена деления шкалы, ед. отн. плотности |
Пределы допускаемой абсолютной погрешности ареометра, ед. отн. плотности |
|
АМВ |
от 1,000 до 1,006 |
0,0001 |
±0,0001 |
|
от 1,005 до 1,011 | |||
|
АМВ |
от 1,010 до 1,016 |
0,0001 |
±0,0001 |
|
от 1,015 до 1,021 | |||
|
от 1,020 до 1,026 | |||
|
от 1,025 до 1,031 | |||
|
от 1,030 до 1,036 | |||
|
от 1,000 до 1,040 |
0,001 |
±0,001 |
Таблица 5 - Метрологические характеристики ареометров модификаций АСТ-1, АСТ-2, АС-2,
АС-3
|
Модификация ареометра |
Диапазон измерений концентрации, массовая доля,% |
Цена деления шкалы, массовая доля, % |
Пределы допускаемой абсолютной погрешности ареометра, массовая доля, % |
|
АСТ-1 |
от 0 до 8 |
0,05 |
±0,05 |
|
от 8 до 16 | |||
|
от 16 до 24 | |||
|
АСТ-2 |
от 0 до 10 |
0,1 |
±0,1 |
|
от 5 до 15 | |||
|
от 10 до 20 | |||
|
от 15 до 25 | |||
|
от 20 до 30 | |||
|
от 30 до 40 | |||
|
от 40 до 50 | |||
|
от 50 до 60 | |||
|
от 60 до 70 | |||
|
АС-2 |
от 0 до 10 |
0,2 |
±0,2 |
|
от 10 до 20 | |||
|
АС-3 |
от 0 до 10 |
0,5 |
±0,5 |
|
от 10 до 20 | |||
|
от 0 до 25 | |||
|
от 25 до 50 | |||
|
от 50 до 75 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры термометров, встроенных в ареометры, °С - модификация АНТ-1 |
от -20 до +45 |
|
- модификация АНТ-2 |
от -20 до +35 |
|
- модификация АМТ |
от 0 до +35 |
|
- модификация АСПТ |
от -25 до +35 |
|
- модификация АЭГ |
от -20 до +40 |
|
- модификация АСТ-1, АСТ-2 |
от 0 до +40 |
|
Цена деления шкалы термометров, встроенных в ареометры, °С - модификация АНТ-1, АНТ-2, АМТ, АСПТ, АСТ-1, АСТ-2 |
1,0 |
|
- модификация АЭГ |
2,0 |
|
Общая длина, мм, не более: - модификация АНТ-1 |
500 |
|
- модификация АНТ-2 |
300 |
|
- модификация АН |
300 |
|
- модификация АМ |
350 |
|
- модификация АМТ |
330 |
|
- модификация АК |
265 |
|
- модификация АК для диапазона от 1530 до 1630 кг/м3 |
290 |
|
- модификация АУ |
160 |
|
- модификация АСП-1 |
350 |
|
Наименование характеристики |
Значение |
|
- модификация АСП-2 |
260 |
|
- модификация АСП-3 |
220 |
|
- модификация АСПТ |
380 |
|
- модификация АЭГ |
270 |
|
- модификация АМВ |
350 |
|
- модификация АМВ для диапазона от 1,000 до 1,040 ед. отн. плотности |
270 |
|
- модификация АЭ-1 |
115 |
|
- модификация АЭ-3 |
185 |
|
- модификация АГ |
405 |
|
- модификация АСТ-1 |
455 |
|
- модификация АСТ-2 |
400 |
|
- модификация АС-2 |
220 |
|
- модификация АС-3 для диапазона измерений от 0 до 20 массовая доля % |
165 |
|
- модификация АС-3 для диапазона измерений от 0 до 75 массовая доля % |
300 |
|
- модификация АОН-1 |
170 |
|
- модификация АОН-2 для диапазона измерений от 1000 до 1480 кг/м3 включ |
305 |
|
- модификация АОН-2 для диапазона измерений св. 1480 до 1840 кг/м3 |
360 |
|
- модификация АОН-3 |
300 |
|
- модификация АОН-4 |
320 |
|
- модификация АОН-5 |
480 |
|
Диаметр корпуса, мм, не более: | |
|
- модификация АНТ-1 |
22 |
|
- модификация АНТ-2 |
22 |
|
- модификация АН |
26 |
|
- модификация АМ |
30 |
|
- модификация АМТ |
30,5 |
|
- модификация АК |
35 |
|
- модификация АК для диапазона от 1530 до 1630 кг/м3 |
19 |
|
- модификация АУ |
16 |
|
- модификация АСП-1 |
31 |
|
- модификация АСП-2 |
36 |
|
- модификация АСП-3 |
20 |
|
- модификация АСПТ |
20 |
|
- модификация АЭГ |
20 |
|
- модификация АМВ |
33 |
|
- модификация АМВ для диапазона от 1,000 до 1,040 ед. отн. плотности |
27 |
|
- модификация АЭ-1 |
11 |
|
- модификация АЭ-3 |
20 |
|
- модификация АГ |
32 |
|
- модификация АСТ-1 |
32 |
|
- модификация АСТ-2 |
22 |
|
- модификация АС-2 |
24 |
|
- модификация АС-3 |
20 |
|
- модификация АОН-1 |
20 |
|
- модификация АОН-2 для диапазона измерений от 1000 до 1480 кг/м3 включ |
22 |
|
- модификация АОН-2 для диапазона измерений св. 1480 до 1840 кг/м3 |
27 |
|
- модификация АОН-3 |
18 |
|
- модификация АОН-4 |
28 |
|
- модификация АОН-5 |
30 |
|
Диаметр стержня, мм, не менее: | |
|
Наименование характеристики |
Значение |
|
- модификация АНТ-1 |
5 |
|
- модификация АНТ-2 |
6 |
|
- модификация АН |
5 |
|
- модификация АМ |
4 |
|
- модификация АМТ |
6 |
|
- модификация АК |
4 |
|
- модификация АК для диапазона от 1530 до 1630 кг/м3 |
4 |
|
- модификация АУ |
3 |
|
- модификация АСП-1 |
3,5 |
|
- модификация АСП-2 |
3 |
|
- модификация АСП-3 |
5 |
|
- модификация АСПТ |
6 |
|
- модификация АЭГ |
6,5 |
|
- модификация АМВ |
3 |
|
- модификация АМВ для диапазона от 1,000 до 1,040 ед. отн. плотности |
4 |
|
- модификация АЭ-1 |
4 |
|
- модификация АЭ-3 |
4 |
|
- модификация АГ |
4,5 |
|
- модификация АСТ-1 |
4 |
|
- модификация АСТ-2 |
4 |
|
- модификация АС-2 |
4 |
|
- модификация АС-3 для диапазона измерений от 0 до 20 массовая доля % |
4 |
|
- модификация АС-3 для диапазона измерений от 0 до 75 массовая доля % |
5 |
|
- модификация АОН-1 |
4 |
|
- модификация АОН-2 |
4 |
|
- модификация АОН-3 |
8 |
|
- модификация АОН-4 |
8 |
|
- модификация АОН-5 |
5 |
|
Длина шкалы, мм, не менее: | |
|
- модификация АНТ-1 |
96 |
|
- модификация АНТ-2 |
65 |
|
- модификация АН |
60 |
|
- модификация АМ |
60 |
|
- модификация АМТ |
45 |
|
- модификация АК |
85 |
|
- модификация АК для диапазона от 1530 до 1630 кг/м3 |
100 |
|
- модификация АУ |
55 |
|
- модификация АСП-1 |
100 |
|
- модификация АСП-2 |
50 |
|
- модификация АСП-3 |
50 |
|
- модификация АСПТ |
90 |
|
- модификация АЭГ |
54 |
|
- модификация АМВ |
60 |
|
- модификация АМВ для диапазона от 1,000 до 1,040 ед. отн. плотности |
40 |
|
- модификация АЭ-1 |
20 |
|
- модификация АЭ-3 |
60 |
|
- модификация АГ |
60 |
|
- модификация АСТ-1 |
192 |
|
- модификация АСТ-2 |
120 |
|
- модификация АС-2 |
60 |
|
Наименование характеристики |
Значение |
|
- модификация АС-3 для диапазона измерений от 0 до 20 массовая доля % |
30 |
|
- модификация АС-3 для диапазона измерений от 0 до 75 массовая доля % |
75 |
|
- модификация АОН-1 |
44 |
|
- модификация АОН-2 |
110 |
|
- модификация АОН-3 |
113 |
|
- модификация АОН-4 |
110 |
|
- модификация АОН-5 |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на футляр.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ареометр стеклянный |
модификации АНТ-1, АНТ-2, АН, АМ, АМТ, АК, АУ, АСП-1, АСП-2, АСП-3. АСПТ, АЭГ, АМВ, АЭ-1, АЭ-3, АСТ-1, АСТ-2, АС-2, АС-3, АГ, АОН-1, АОН-2, АОН-3, АОН-4, АОН-5 |
1 шт. |
|
Упаковочный футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Назначение» паспорта.
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности
ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Общие технические условия
