Комплексы измерительные параметров окружающей среды ЭМЕРСИТ-М35

Номер в ГРСИ РФ: 88606-23
Производитель / заявитель: ООО "ТД ЭМЕРСИТ", г. Краснодар
Скачать
88606-23: Описание типа СИ Скачать 998.5 КБ
88606-23: Методика поверки Скачать 5.5 MБ
Нет данных о поставщике
Комплексы измерительные параметров окружающей среды ЭМЕРСИТ-М35 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительные параметров окружающей среды ЭМЕРСИТ-М35 (далее -комплексы ЭМЕРСИТ-М35) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков, уровня воды на открытых водоемах, температуры почвы.

Информация по Госреестру

Основные данные
Номер по Госреестру 88606-23
Наименование Комплексы измерительные параметров окружающей среды
Модель ЭМЕРСИТ-М35
Срок свидетельства (Или заводской номер) 28.03.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "ТД ЭМЕРСИТ" (ООО "ТД ЭМЕРСИТ"), г. Краснодар

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 88
Найдено поверителей 1
Успешных поверок (СИ пригодно) 88 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

88606-23: Описание типа СИ Скачать 998.5 КБ
88606-23: Методика поверки Скачать 5.5 MБ

Описание типа

Назначение

Комплексы измерительные параметров окружающей среды ЭМЕРСИТ-М35 (далее -комплексы ЭМЕРСИТ-М35) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков, уровня воды на открытых водоемах, температуры почвы.

Описание

Принцип действия комплексов ЭМЕРСИТ-М35 основан на измерении первичными измерительными преобразователями (далее - ПИП) метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и поступают в центральное устройство для обработки, отображения на дисплее станции (опционально), передачи, регистрации и архивации.

Принцип действия ПИП:

- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;

- при измерении атмосферного давления основан на изменении емкости конденсатора емкостного преобразователя в зависимости от изменения атмосферного давления;

- при измерении скорости и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между чувствительными элементами ультразвукового преобразователя;

- при измерении уровня воды на открытых водоемах основан на преобразовании давления высоты столба жидкости над уровнемером в значение уровня жидкости (гидростатический уровнемер) или на измерении времени прохождения непрерывных частотно-модулированных электромагнитных волн от излучателя уровнемера до поверхности жидкости и обратно (радарный уровнемер), ультразвукового импульса от излучателя уровнемера до поверхности жидкости и обратно (ультразвуковой уровнемер). Полученные значения времени прохождения импульсов пропорциональны расстоянию до поверхности жидкости, т.е. уровню;

- при измерении температуры почвы основан на зависимости вольт-амперной характеристики полупроводникового диода от температуры измеряемой среды (интегральный датчик температуры);

- при измерении количества и интенсивности атмосферных осадков основан на регистрации числа электрических сигналов, генерируемых герконовым переключателем при опрокидывании лоточного механизма за определенный промежуток времени, и на взвешивании собранных атмосферных осадков устройством взвешивания.

Конструктивно комплексы ЭМЕРСИТ-М35 построены по блочному принципу. Комплексы ЭМЕРСИТ-М35 состоят из базового блока (стандартного либо компактного типа), блока первичных измерительных преобразователей, дополнительного и вспомогательного оборудования.

Базовый блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных, линий связи и вспомогательного оборудования. Оборудование базового блока размещается в специальном боксе, обеспечивающем защиту от неблагоприятных условий внешней среды, бокс крепится на мачте.

Блок первичных измерительных преобразователей состоит из ПИП метеорологических параметров: компактной метеостанции, анеморумбометра, весового осадкомера челночного типа, ультразвукового или радарного уровнемера, гидростатического уровнемера, датчика температуры и влажности почвы. ПИП подключаются к базовому блоку при помощи линий связи.

Компактная метеостанция МС.10, анеморумбометр МС.20 и осадкомер МС.30 могут быть подключены по отдельности, либо устанавливаются совместно, представляя собой монолитный блок. Возможность подключения анеморумбометра МС.20 определяется исполнением комплексов ЭМЕРСИТ-М35. Исполнение ЭМЕРСИТ-М35.Е предполагает возможность подключения анеморумбометра МС.20, у исполнения ЭМЕРСИТ-М35.С не предусмотрена возможность подключения анеморумбометра МС.20. В случае, если ПИП МС.10, МС.20, МС.30 комплектуются одним блоком, исполнение ЭМЕРСИТ-М35.С включает в свой состав все вышеперечисленные ПИП без подключения анеморумбометра МС.20. Общая схема комплексов ЭМЕРСИТ-М35 с вариантами установки ПИП представлена на рисунках 1 - 4.

Комплексы ЭМЕРСИТ-М35 выпускаются в двух исполнениях: ЭМЕРСИТ-М35.Е (стандартный базовый блок) и ЭМЕРСИТ-М35.С (компактный базовый блок). Исполнения отличаются составом подключаемых ПИП и вариантом исполнения базового блока. Список возможных подключаемых первичных измерительных преобразователей (в зависимости от исполнения) приведен в таблице 1.

Таблица 1 - Перечень ПИП метеорологических параметров комплексов ЭМЕРСИТ-М35

Наименование канала измерений

ПИП

Наличие технической возможности подключения ПИП

исполнение ЭМЕРСИТ-М35.Е

исполнение ЭМЕРСИТ-М35.С

Канал измерений температуры воздуха

Компактная метеостанция МС.10

Да

Да

Канал измерений относительной влажности воздуха

Канал измерений атмосферного давления

Продолжение таблицы 1

Наименование канала измерений

ПИП

Наличие технической возможности подключения ПИП

исполнение ЭМЕРСИТ-М35.Е

исполнение

ЭМЕРСИТ-М35.С

Канал измерений скорости и направления воздушного потока

Анеморумбометр МС.20

Да

Нет

Канал измерений количества и интенсивности атмосферных осадков

Осадкомер МС.30

Да

Да

Канал измерений уровня воды

Уровнемер радарный УР.10

Да

Нет

Уровнемер ультразвуковой УР.20

Нет

Да

Уровнемер гидростатический УР.30

Да

Да

Канал измерений температуры почвы

Датчик температуры и влажности почвы ДП.10

Да

Да

Комплексы ЭМЕРСИТ-М35 выпускаются с различным количеством измерительных каналов, количество и состав измерительных каналов конкретного комплекса ЭМЕРСИТ-М35 указываются в его формуляре. Максимально возможное количество измерительных каналов составляет 10 шт.

Комплексы ЭМЕРСИТ-М35 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией комплексы ЭМЕРСИТ-М35 имеют последовательные интерфейсы RS-485, RS-232, Ethernet 10/100 BASE-T, USB, CAN, SDI, UART, радиомодем стандарта GSM.

Нанесение знака поверки на комплекс ЭМЕРСИТ-М35 не предусмотрено. Заводской номер, состоящий из 5 арабских цифр, наносится на корпус комплексов ЭМЕРСИТ-М35 в виде этикетки. Места нанесения заводского номера и знака утверждения типа комплексов ЭМЕРСИТ-М35 представлены на рисунке 5.

Пломбировка не предусмотрена, для защиты комплексов ЭМЕРСИТ-М35 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 5.

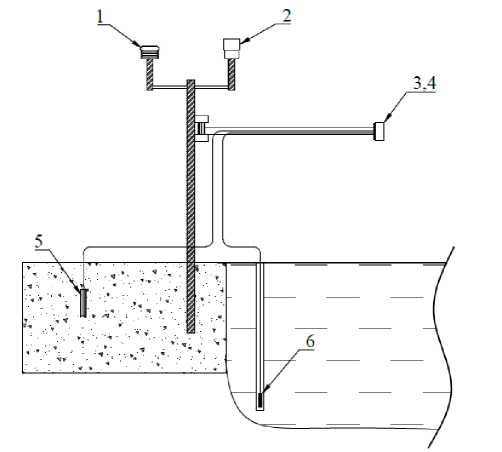

Рисунок 1 - Общая схема комплексов ЭМЕРСИТ-М35.Е с ПИП МС.10, МС.20, МС.30, расположенными отдельно: 1 - анеморумбометр МС.20; 2 - фотокамера визуального контроля обстановки ФК; 3 - компактная метеостанция МС.10; 4 - осадкомер МС.30; 5 - стандартный базовый блок; 6 - датчик температуры и влажности почвы ДП.10; 7 - уровнемер радарный

УР.10; 8 - уровнемер гидростатический УР.30

Рисунок 2 - Общая схема комплексов ЭМЕРСИТ-М35.С с ПИП МС.10, МС.30, расположенными отдельно: 1 - компактная метеостанция МС.10; 2 - осадкомер МС.30;

3 - компактный базовый блок; 4 - уровнемер ультразвуковой УР.20; 5 - датчик температуры и влажности почвы ДП.10; 6 - уровнемер гидростатический УР.30

Рисунок 3 - Общая схема комплексов ЭМЕРСИТ-М35.Е с ПИП МС.10, МС.20, МС.30, расположенными одним блоком:

1 - анеморумбометр МС.20; 2 - фотокамера визуального контроля обстановки ФК;

3 - компактная метеостанция МС.10;

4 - осадкомер МС.30; 5 - стандартный базовый блок; 6 - датчик температуры и влажности почвы ДП.10; 7 - уровнемер радарный УР.10; 8 - уровнемер гидростатический УР.30

Рисунок 4 - Общая схема комплексов ЭМЕРСИТ-М35.С с ПИП МС.10, МС.30, расположенными одним блоком: 1 - компактная метеостанция МС.10; 2 - осадкомер МС.30;

3 - компактный базовый блок; 4 - уровнемер ультразвуковой УР.20; 5 - датчик температуры и влажности почвы ДП.10; 6 - уровнемер гидростатический УР.30

1

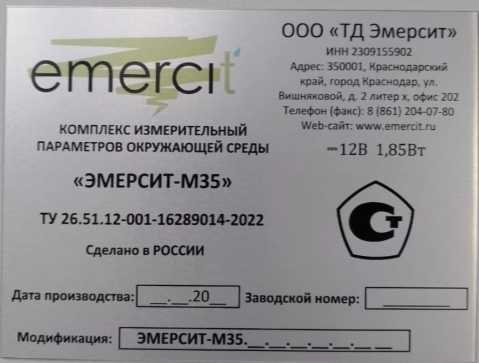

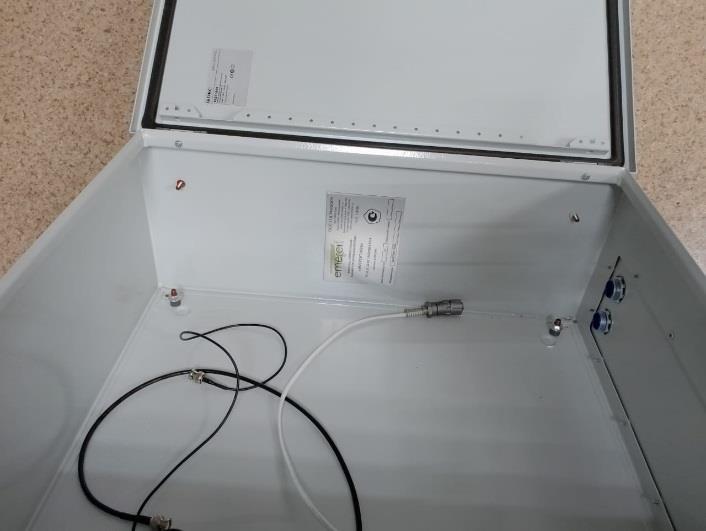

Место нанесения заводского номера и знака утверждения типа СИ

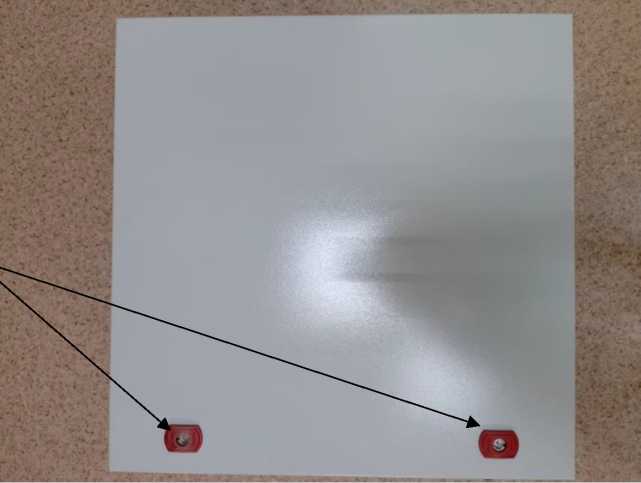

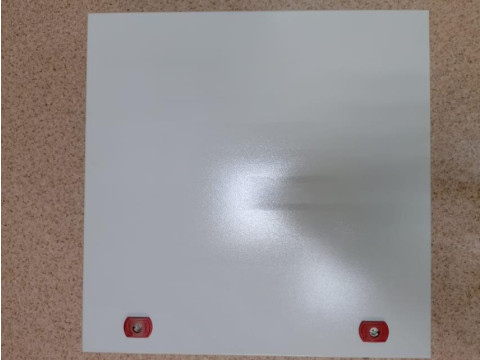

Рисунок 5 - Схема расположения замков на комплексах ЭМЕРСИТ-М35 1 - замки на корпусе

Программное обеспечение

Комплексы ЭМЕРСИТ-М35 имеют встроенное программное обеспечение (далее - ПО) «DatLogE-3.5» (для исполнения ЭМЕРСИТ-М35.Е), «DatLogS-2.0» (для исполнения ЭМЕРСИТ-М35.С).

Встроенное ПО «DatLogE-3.5», «DatLogS-2.0» установлено в базовом блоке и обеспечивает прием, обработку, анализ, архивирование и передачу результатов измерений, создание метеорологических сообщений, проверку состояния комплексов.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Наименование и версия программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

ЭМЕРСИТ-М35.Е

ЭМЕРСИТ-М35.С

Идентификационное наименование ПО

«E-3.5-X.X.X.img» («DatLogE-3.5»), где X.X.X текущий номер версии

«S-2.0-X.X.X.img» («DatLogS-2.0»), где X.X.X текущий номер версии

Номер версии (идентификационный номер) ПО

не ниже 3.7.7

не ниже 1.1.0

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

Компактная метеостанция МС.10

Диапазон измерений, гПа

от 300 до 1100

Пределы допускаемой абсолютной погрешности измерений, гПа:

- при температуре св. 0 °С до +30 °С включ.;

- при температуре от -40 °С до 0 °С включ. и

св. +30 °С до +60 °С

±0,9

±1,0

ИК температуры воздуха

Диапазон измерений, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений, °С

±0,3

ИК относительной влажности воздуха

Диапазон измерений, %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений, %:

- в диапазоне от 1 % до 15 % включ.;

- в диапазоне св. 15 % до 80 % включ.;

- в диапазоне св. 80 % до 100 %

±4 ±3 ±4

ИК скорости и направления воздушного потока

Анемо-румбометр МС.20

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0,5 до 5 м/с включ., м/с;

- относительной, в диапазоне св. 5 до 30 м/с включ., %;

- относительной, в диапазоне св. 30 до 60 м/с, %

±0,5

±10

±5

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±3°

ИК количества и интенсивности атмосферных осадков

Осадкомер МС.30

Минимальное измеряемое количество атмосферных осадков, мм

0,2

Пределы допускаемой абсолютной погрешности измерений, мм

±(0,2+0,1-X)*

Диапазон измерений интенсивности атмосферных осадков, мм/ч

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений, мм/ч

±(0,2+0,1-Г)*

Продолжение таблицы 3

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК уровня воды

Уровнемер гидростатический УР.30

Диапазон измерений, м

от 0,1 до 20

Пределы допускаемой абсолютной погрешности измерений, мм

±20

Уровнемер ультразвуковой УР.20

Диапазон измерений, м

от 0,5 до 10

Пределы допускаемой относительной погрешности измерений, %

±1

Уровнемер радарный УР.10

Диапазон измерений, м

от 0,6 до 30

Пределы допускаемой абсолютной погрешности измерений, мм:

- в диапазоне от 0,6 до 10 м включ.;

- в диапазоне св. 10 до 30 м

± 10

± 20

ИК температуры почвы

Датчик температуры и влажности почвы ДП.10

Диапазон измерений, °С

от -30 до +50

Пределы допускаемой абсолютной погрешности измерений, °С:

- в диапазоне от -30 °С до 0 °С включ.;

- в диапазоне св. 0 °С до +50 °С

±0,5

±0,3

*X - измеренное значение количества атмосферных осадков, мм; I - измеренное значение интенсивности атмосферных осадков, мм/ч

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Диапазон показаний влажности почвы, %

от 3 до 35

Электрическое питание от сети переменного тока, не более:

- напряжение, В

- частота, Г ц

стандартный базовый блок

компактный базовый блок

220

50

--

Параметры встроенного аккумулятора:

-напряжение, В

-емкость, А^ч

12 от 40 до 60

3,7 от 2 до 10

Максимальная потребляемая мощность, В^А/Вт, не более

60

1,85

Интерфейсы связи

SDI, RS-485, RS-232, Ethernet 10/100 BASE-T, USB, CAN

RS-485, SDI, UART

Продолжение таблицы 4

Наименование характеристики

Значение

Диаметр приемного отверстия осадкомера, не более, мм

150,0±0,1

Габаритные размеры, масса, не более:

Базовый блок: - Стандартный - Компактный ПИП в составе:

длина, мм

ширина, мм

высота, мм

масса, кг

диаметр, мм

600

120

250

150

600

95

25,0 0,6

--

(ПИП МС.10, МС.20, МС.30, расположенные одним блоком)

- Компактная метеостанция МС.10

- Анеморумбометр МС.20

- Осадкомер МС.30

200

200

440*

1,8

-

(ПИП МС.10, МС.20, МС.30, расположенные отдельно)

- Компактная метеостанция МС.10

- Анеморумбометр МС.20

- Осадкомер МС.30

- Крепление

----

----

75** 145** 165**

52

0,3

0,8

0,6

0,1

185

185

200

70

- Уровнемер радарный УР.10

- Уровнемер ультразвуковой УР.20

- Уровнемер гидростатический УР.30

- Датчик температуры и влажности почвы ДП.10

300

120

130

600

200 150

-

-

300 95

-

-

4,0

0,7

1,0

0,5

-

-

27

40

Средняя наработка до отказа, ч, не менее

18000

Средний срок службы, лет

8

Условия эксплуатации:

-температура воздуха, °C

-относительная влажность воздуха, %

от -40 до +50 до 100

* Размер указан с учетом крепления;

* * Размер указан без учета крепления

Знак утверждения типа

фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус базового блока комплексов ЭМЕРСИТ-М35, а также на титульный лист формуляра ФО 26.51.12-001-16289014-2022 типографским способом.

Комплектность

Таблица 5 - Комплектность комплекса Эмерсит-М35

Наименование

Обозначение

Количество

Комплекс    измерительный    параметров

окружающей среды в составе:

ЭМЕРСИТ-М35.Х*

1 шт.

Базовый блок

-

1 шт.

Продолжение таблицы 5

Наименование

Обозначение

Количество

ПИП**

МС.10

МС.20

МС.30

УР.10

УР.20

УР.30

ДП.10

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Программное обеспечение

E-3.5-X.X.X/S-2.0-X.X.X***

1 шт.

Руководство по эксплуатации

РЭ 26.51.12-001-16289014-2022

1экз.

Формуляр

ФО 26.51.12-001-16289014-2022

1 экз.

*Х - исполнение комплексов ЭМЕРСИТ-М35.

**Количество и состав измерительных каналов конкретного комплекса ЭМЕРСИТ-М35 указываются в его формуляре.

***Версия программного обеспечения комплексов ЭМЕРСИТ-М35 зависит от исполнения и указывается в формуляре на комплексы ЭМЕРСИТ-М35.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 26.51.12-001-16289014-2022, раздел 4 «Описание комплексов и принципов работы».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - 1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г.№ 2900;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г.№ 2815;

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30 декабря 2019 г.№ 3459;

Технические условия ТУ 26.51.12-001-16289014-2022 «Комплексы измерительные параметров окружающей среды ЭМЕРСИТ-М35».

Смотрите также

88607-23
AST Пирометры инфракрасные
Accurate Sensing Technologies Pvt. Ltd., Индия
Пирометры инфракрасные AST предназначены для неконтактных измерений температуры.
Default ALL-Pribors Device Photo
88608-23
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО "МСК Энерго" 1-ый этап
Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «МСК Энерго» 1-ый этап (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной...
Анализатор многофункциональный электрической безопасности KIKUSUI TOS9303LC (далее - анализатор) предназначен для воспроизведений и измерений напряжения и силы переменного и постоянного тока, измерений тока утечки, измерений электрического сопротивле...
Default ALL-Pribors Device Photo
88610-23
ТФМ Трансформаторы тока
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва
Трансформаторы тока ТФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты....
Default ALL-Pribors Device Photo
88611-23
ТГ-220 УХЛ4 Трансформаторы тока
Открытое акционерное общество "Энергомеханический завод" (ОАО "ЭМЗ"), г. Санкт-Петербург
Трансформаторы тока ТГ-220 УХЛ4 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной...
