Газоанализаторы портативные AVIS (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 88783-23
Наименование Газоанализаторы портативные
Модель AVIS
Срок свидетельства (Или заводской номер) 11.04.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4579
Найдено поверителей 6
Успешных поверок (СИ пригодно) 4565 (100%)
Неуспешных поверок (СИ непригодно) 14 (0%)
Актуальность информации 28.03.2024

Поверители

Скачать

88783-23: Описание типа СИ Скачать 591.7 КБ
88783-23: Методика поверки Скачать 2 MБ

Описание типа

Назначение

Газоанализаторы портативные AVIS (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание

К настоящему типу средства измерений относятся газоанализаторы следующих модификаций:

- AVIS X1- 1 сенсор;

- AVIS X1 Pro - 1 сенсор (одновременно измерение от 1 до 2 определяемых компонентов).

- AVIS X4 - от 1 до 3 сенсоров (одновременно измерение от 1 до 4 определяемых компонентов).

- AVIS X4 Pro- от 1 до 4 сенсоров (одновременно измерение от 1 до 6 определяемых компонентов (до 8 определяемых компонентов (опционально)).

- AVIS X5 Pro - от 1 до 5 сенсоров (одновременно измерение от 1 до 8 определяемых компонентов (до 10 определяемых компонентов (опционально)).

В модификации AVIS X1 устанавливается электрохимический сенсор (EC).

В модификации AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro могут быть установлены электрохимический сенсор (EC), термокаталитический сенсор (LEL), оптический инфракрасный сенсор (IR), полупроводниковый сенсор (MEMS), фотоионизационный сенсор (PID).

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;

- электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

- оптические инфракрасные (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

- фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа;

- полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Газоанализаторы представляют собой автоматические портативные много- (AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro) или одноканальные (AVIS X1) приборы непрерывного действия.

Конструктивно газоанализаторы состоят из электронного блока и заменяемых сенсоров, размещенных в корпусе с креплением типа «крокодил» из нержавеющей стали. Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение определяемых компонентов в воздухе и отображение измеренных значений на дисплее;

- диффузионный забор пробы воздуха (в отсутствии подключенного насоса);

- непрерывный забор пробы воздуха при подключении ручного или моторизованного насоса на расстоянии до 30 м от места забора;

- автоматическую и принудительную настройку нуля;

- самодиагностику при включении и во время работы;

- измерение среднесменного значения ПДК с записью результатов во внутреннюю энергонезависимую память прибора;

- запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;

- передачу данных на ПК при помощи кабеля передачи данных или ИК-приемника. Кабель подключается к компьютеру через USB порт;

- беспроводную передачу данных по стандартам (ZigBee, Bluetooth, IIoT, NB-IoT, Wi-SUN, MXair, LoRaWAN, LoRa, E-WIRE, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a) (опционально);

- определение геолокации GPS, ГЛОНАСС (опционально);

- передачу данных по Bluetooth (опционально);

- фотофиксацию (опционально);

- видеофиксацию (опционально).

Общий вид газоанализаторов с указанием места нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой или фотохимпечатным методом на маркировочную табличку в месте, указанном на рисунке 1.

а) модификация AVIS X1

Место нанесения пломбы в виде стикера-наклейки

Место нанесения пломбы в виде стикера-наклейки

Место нанесения пломбы в виде стикера-наклейки

Место нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера и знака утверждения типа

б) модификация AVIS X1 Pro

Место нанесения заводского номера и знака утверждения типа

в) модификация AVIS X4

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

Место нанесения пломбы в виде стикера-наклейки

г) модификация AVIS X4 Pro

Место нанесения заводского номера и знака утверждения типа

д) модификация AVIS X5 Pro

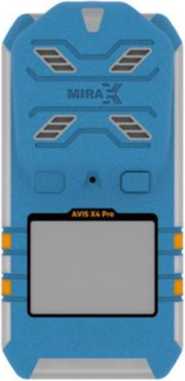

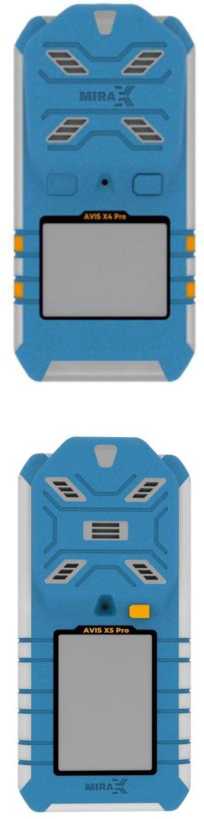

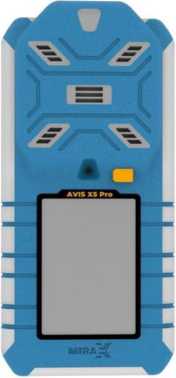

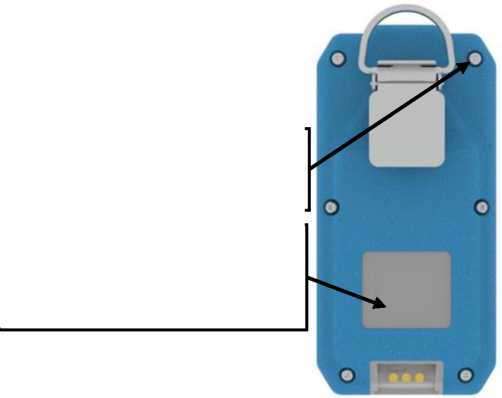

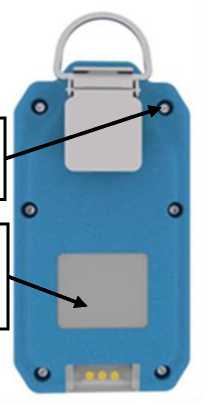

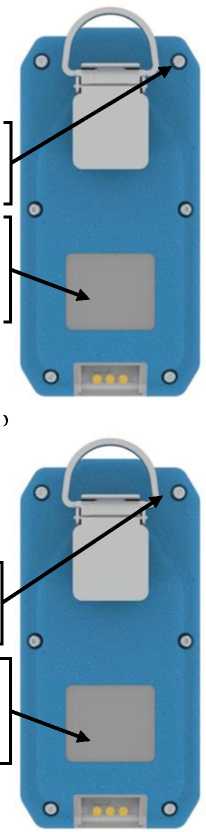

Рисунок 1 - Общий вид газоанализаторов портативных AVIS с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

- цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;

- многофункциональная подсветка ЖК-дисплея;

- диагностика чувствительного элемента (сенсора);

- подача световой, звуковой и вибросигнализации (одновременно) при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» (сигналы порогов различны по частоте, цвет светового сигнала красный, время срабатывания пороговой предупреждающей сигнализации, нормированное по поверочному компоненту (значение определяемой концентрации в 1,6 раза превышает уставку срабатывания) не более 15 секунд);

цифровая индикация установленных порогов;

- подсчет показателей STEL (предельно допустимой концентрации ПДК) и TWA (среднесменное значение предельно допустимой концентрации ПДК);

- ведение и сохранение в энергонезависимой памяти архива событий. Вместимость архива до 65500 записей с перезаписью старых событий;

- обмен данными с ПК по интерфейсу USB;

- обмен данными с устройствами на базе Android

- индикация неисправностей/ ошибок работы прибора;

- индикация заряда батареи;

- выбор единиц измерений с помощью меню прибора (для модификаций с префиксом Pro);

- возможна интеграция прибора в систему мониторинга персонала в комплекте с персональным многофункциональным трекером, базовой станцией, радиомаяками, кнопкой SOS и специализированным ПО (опционально);

- определение падения (датчик удара) и положения (опционально);

- управление моторизированным насосом (опция).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

AVIS X1

AVIS X1 Pro

AVIS X4

AVIS X4 Pro

AVIS X5 Pro

Идентификационное наименование ПО

FW_Avis

X1

FW_Avis X1P

FW_Avis X4

FW_Avis X4P

FW_Avis X5P

Номер                 версии

(идентификационный номер) ПО, не ниже

0.01

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов с оптическим инфракрасным сенсором (IR)__________________________________________________________

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

IR-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-5OT

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

IR-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-100%

от 0 до 100 %

от 0 до 2,5 % включ.

±0,1%

св. 2,5 до 100%

±(0,1+0,029-X) %

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

IR-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св.500 до 7000 мг/м3

± (0,152-X - 15,6) мг/м3

Этилен C2H4

IR-C2H4-1OO

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H4-5O

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

IR-C3H8-1OO

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

IR-C3H8-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

IR-C3H8-1OO%

от 0 до 100 %

±(0,1+0,049-X) %

IR-C3H8-

7OOO

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св.500 до 7000 мг/м3

± (0,152-X - 15,6) мг/м3

н-бутан C4H10

IR-C4H1O-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-C4H1O-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

IR-C4H8-1OO

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-C4H8-5O

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

IR-i-C4H1O-

1OO

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

IR-i-C4H1O-5O

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

IR-C5H12-1OO

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

IR-C5H12-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

IR-C5H1o-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-C5H1o-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

IR-C6H14-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C6H14-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклогексан СбН12

1Я-СбН12-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

Ж-СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

IR-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

IR-СНзОН-

50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

Ж-СбНб-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

Ж-СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) СзНб

Ж-СзНб-100

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

Ж-СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

Ж-С2Н5ОН-

48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

Ж-С7Н16-100

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

IR-C7H16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

Ж-С2Н4О-

100

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

Ж-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Диоксид углерода

СО2

IR-CO2-2,5

от 0 до 2,5 %

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±0,1 %

Ж-СО2-5

от 0 до 5 %

от 0 до 2,5 % включ.

±0,1 %

св. 2,5 до 5,0 %

±(0,1-X) %

Ж-СО2-20

от 0 до 20 %

от 0 до 1 % включ.

±0,1 %

св. 1 до 20 %

±(0,1-X) %

2-пропанон (ацетон) CULO

IR-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

IR-i-C4H8-

100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил-1,3-бутадиен (изопрен) C5H8

IR-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

Ж-С2Н2-1ОО

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

Ж-С2Н2-5О

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

IR-C3H3N-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

Ж-С7Н8-1ОО

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

Ж-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

1Я-С8Н1О-

37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

IR-C8H18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

Ж-С4Н8О2-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

Ж-С6Н12О2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

Ж-С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

IR-C2H4C12-

50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

IR-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

Ж-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

IR-sec-С4Н9ОН-

31,2T

от 0 до 0,5 %

(от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

Ж-С2Н3С1-

50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан СзНб

Ж-С3Н6-1ОО

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

Ж-С3Н6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

Ж-С2НбО-5О

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

Ж-С4Н10О-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Оксид пропилена СзНбО

Ж-СзНбО-5О

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

IR-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

Ж-С4Н8О-5О

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (третбутанол) tert-С4Н9ОН

IR-tert-

С4Н90Н-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

IR-tert-С5Н12О-5О

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) р-С8Н10

IR-P-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (0-КСИЛОл) 0-С8Н10

IR-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) РС3Н7ОН

IR-i-СзН7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

IR-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) РС5Н12

Жы-С5Н12-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

IR-CH3SH-

50

от 0 до 2,О5 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

IR-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид

C2H6S2

IR-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Бензин4)5)

1К-ПНБ-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

Ж-ПНД-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

1К-ПНК-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

1К-ПНУ-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов CxHy (поверочный компонент метан)

IR-CxHyCH4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-CxHyCH4-

50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR-CxHyCH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

Сумма углеводородов CxHy (поверочный компонент пропан)

IR-CxHyC3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085% (±5 % НКПР)

IR-CxHyC3H8-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Сумма углеводородов CxHy (поверочный компонент пропан)

IR-CxHyC3H8-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.201-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м3).

Таблица 3   - Основные метрологические характеристики газоанализаторов с

термокаталитическим сенсором (LEL)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

LEL-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св.500 до 7000 мг/м3

± (0,152-X - 15,6) мг/м3

Этилен C2H4

LEL-C2H4-5OT

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-C2H4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

LEL-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Пропан C3H8

LEL-C3H8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000мг/м3

± (0,152-X - 15,6) мг/м3

н-бутан C4H10

LEL-C4Hk)-50T

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

LEL-C4H8-5OT

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан)i-C4H10

LEL-i-C4H10-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

LEL-C5H12-5OT

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

LEL-C5H12-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан

С5Н10

LEL-C5H1o-5OT

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C5H1o-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

н-гексан C6H14

LEL-C6H14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

LEL-C6H12-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C6H12-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

LEL-C2H6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

LEL-СНзОН-50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

LEL-СНзОН-

50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

LEL-СбНб-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL-C6H6-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) СзНб

LEL-СзНб-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-C3H6-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

LEL-C2H5OH-48,3Т

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,093 % (±3 % НКПР)

LEL-C2H5OH-

48,3

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

LEL-C7H16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 % (±3 % НКПР)

LEL-C7H16-5O

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

LEL-C2H4O-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

LEL-C2H4O-

50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

LEL-СзНбО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

LEL-СзНбО-

50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Водород Н2

LEL-H2-5OT

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

LEL-H2-5O

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

LEL-i-C4H8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-i-C4H8-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

LEL-C5H8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

LEL-C2H2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-C2H2-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

LEL-C3H3N-50Т

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

LEL-C3H3N-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

LEL-C7H8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

LEL-C8H1o-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

LEL-C8H18-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

LEL-C8H18-5O

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

LEL-C4H8O2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-C4H8O2-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат С3Н6О2

LEL-C3H6O2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

LEL-C3H6O2-

50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

Бутилацетат С6Н12О2

LEL-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

LEL-C4H6-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C4H6-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,2-дихлорэтан С2Н4С12

LEL-C2H4C12-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

LEL-C2H4C12-

50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

LEL-C2H6S-50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

LEL-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

LEL-C6H12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL-C6H12-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

LEL-sec-

С4Н9ОН-

31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

LEL-C2H3C1-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

LEL-C2H3C1-

50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан СзНб

LEL-СзНб-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL-C3H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

LEL-C2H6O-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

LEL-C2H6O-

50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

LEL-C4H1oO-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C4H1oO-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

LEL-СзНбО-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

LEL-СзНбО-

50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

LEL-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

LEL-C4H8O-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

LEL-C4H8O-

50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

LEL-tert-С4Н90Н-50Т

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОН

LEL-tert-С4Н9ОН-5О

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

LEL-tert-С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-tert-С5Н12О-5О

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

LEL-P-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (0-КСИЛОл) 0-С8Н10

LEL-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

LEL-i-С3Н7ОН-5О

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак NH3

LEL-NH3-5OT

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 % (±3 % НКПР)

LEL-NH3-5O

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 % (±5 % НКПР)

Октен С8Н16

LEL-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) i-CsH12

LEL-i-C5H12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i-C5H12-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

LEL-CH3SH-

50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

LEL-C2H5SH-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

LEL-C2H3N-

50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид

C2H6S2

LEL-C2H6S2-

50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

lel-bhe-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

ЕБЬ-ПИД-ЗО

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Керосин4)7)

ЬЕЬ-ПНК-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

ЬЕЬ-ПНУ-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов СхНу (поверочный компонент метан)

LEL-СхНу СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-СхНу CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL-СхНу CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

Сумма углеводородов СхНу (поверочный компонент пропан)

LEL-СхНу СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-СхНу СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

LEL-СхНу СзН8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.201-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Таблица 4 - Основные метрологические характеристики с электрохимическим сенсором (ЕС)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Сероводород H2S

EC-H2S-7,1T

от 0 до 7,1 млн-1 (от 0 до 10,0 мг/м3)

±5

-

EC-H2S-7,1

от 0 до 7,1 млн-1 (от 0 до 10,0 мг/м3)

±10

-

EC-H2S-2O

от 0 до 20 млн-1 (от 0 до 28,4 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 14,2 мг/м3) включ.

±10

-

св. 10 до 20 млн-1 (св. 14,2 до 28,4 мг/м3)

-

±10

EC-H2S-5O

от 0 до 50 млн-1 (от. 0 до 71 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 7,1 мг/м3) включ.

±10

-

св. 5 до 50 млн-1 (св. 7,1 до 71 мг/м3)

-

±10

EC-H2S-1OO

от 0 до 100 млн-1 (от 0 до 142 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 14,2 мг/м3) включ.

±10

-

св. 10 до 100 млн-1 (св. 14,2 до 142 мг/м3)

-

±10

EC-H2S-2OO

от 0 до 200 млн-1 (от. 0 до 284 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 28,4 мг/м3) включ.

±15

-

св. 20 до 200 млн-1 (св. 28,4 до 284 мг/м3)

-

±15

EC-H2S-2OOO

от 0 до 2000 млн-1 (от 0 до 2840 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 284 мг/м3) включ.

±15

-

св. 200 до 2000 млн-1 (св. 284 до 2840 мг/м3)

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Оксид этилена C2H4O

EC-C2H4O-2O

от 0 до 20 млн-1 (от 0 до 36,6 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9,15 мг/м3) включ.

±20

-

св. 5 до 20 млн-1 (св. 9,15 до 36,6 мг/м3)

-

±20

Хлористый водород HCL

EC-HCL-30

от 0 до 30 млн-1 (от 0 до 45,6 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 4,56 мг/м3) включ.

±20

-

св. 3 до 30 млн-1 (св. 4,56 до 45,6 мг/м3)

-

±20

Фтористый водород HF

EC-HF-5

от 0 до 5 млн-1 (от 0 до 4,5 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,08 мг/м3) включ.

±20

-

св. 0,1 до 5 млн-1 (св. 0,08 до 4,15 мг/м3)

-

±20

EC-HF-10

от 0 до 10 млн-1 (от 0 до 8,3 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 0,8 мг/м3) включ.

±20

-

св. 1 до 10 млн-1 (св. 0,8 до 8,3 мг/м3)

-

±20

Озон Оз

ЕС-Оз-0,25

от 0 до 0,25 млн-1 (от 0 до 0,5 мг/м3)

от 0 до 0,05 млн-1 включ.

(от 0 до 0,1 мг/м3) включ.

±20

-

св. 0,05 до 0,25 млн-1 (св. 0,1 до 0,5 мг/м3)

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 50 млн-1 (от 0 до 67 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 13,4 мг/м3) включ.

±20

-

св. 10 до 50 млн-1 (св. 13,4 до 67 мг/м3)

-

±20

Оксид азота NO

EC-NO-50

от 0 до 50 млн 1 (от 0 до 62,5 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 6,25 мг/м3) включ.

±20

-

св. 5 до 50 млн-1 (св. 6,25 до 62,5 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

EC-NO-250

от 0 до 250 млн-1 (от 0 до 312,5 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 62,5 мг/м3) включ.

±20

-

св. 50 до 250 млн-1 (св. 62,5 до 312,5 мг/м3)

-

±20

Диоксид азота NO2

EC-NO2-20

от 0 до 20 млн-1 (от 0 до 38,2 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,91 мг/м3) включ.

±20

-

св. 1 до 20 млн-1 (св. 1,91 до 38,2 мг/м3)

-

±20

Аммиак NH3

EC-NH3-100

от 0 до 100 млн-1 (от 0 до 71 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 7,1 мг/м3) включ.

±20

-

св. 10 до 100 млн-1 (св. 7,1 до 71 мг/м3)

-

±20

EC-NH3-500

от 0 до 500 млн-1 (от 0 до 355 мг/м3)

от 0 до 30 млн-1 включ. (от 0 до 21,3 мг/м3) включ.

±20

-

св. 30 до 500 млн-1 (св. 21,3 до 355 мг/м3)

-

±20

EC-NH3-1000

от 0 до 1000 млн-1 (от 0 до 710 мг/м3)

от 0 до 100 млн-1 включ.

(от 0 до 71 мг/м3) включ.

±20

-

св. 100 до 1000 млн-1 (св. 71 до 710 мг/м3)

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 10 млн-1 (от 0 до 11,2 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,56 мг/м3) включ.

±15

-

св. 0,5 до 10 млн-1 (св. 0,56 до 11,2 мг/м3)

-

±15

EC-HCN-15

от 0 до 15 млн-1 (от 0 до 16,8 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,12 мг/м3) включ.

±15

-

св. 1 до 15 млн-1 (св. 1,12 до 16,8 мг/м3)

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

EC-HCN-30

от 0 до 30 млн-1 (от 0 до 33,6 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 5,6 мг/м3) включ.

±15

-

св. 5 до 30 млн-1 (св. 5,6 до 33,6 мг/м3)

-

±15

EC-HCN-100

от 0 до 100 млн-1 (от 0 до 112 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 11,2 мг/м3) включ.

±15

-

св. 10 до 100 млн-1 (св. 11,2 до 112 мг/м3)

-

±15

Оксид углерода CO

EC-CO-200

от 0 до 200 млн-1 (от 0 до 232 мг/м3)

от 0 до 15 млн-1 включ. (от 0 до 17,4 мг/м3) включ.

±10

-

св. 15 до 200 млн-1 (св. 17,4 до 232 мг/м3)

-

±10

EC-CO-500

от 0 до 500 млн-1 (от 0 до 580 мг/м3)

от 0 до 15 млн-1 включ. (от 0 до 17,4 мг/м3) включ.

±10

-

св. 15 до 500 млн-1 (св. 17,4 до 580 мг/м3)

-

±10

EC-CO-5000

от 0 до 5000 млн-1 (от 0 до 5800 мг/м3)

от 0 до 1000 млн-1 включ. (от 0 до 1160 мг/м3) включ.

±20

-

св. 1000 до 5000 млн-1 (св. 1160 до 5800 мг/м3)

-

±20

Диоксид серы SO2

EC-SO2-5

от 0 до 5 млн-1 (от 0 до 13,3 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,66 мг/м3) включ.

±20

-

св. 1 до 5 млн-1 (св. 2,66 до 13,3 мг/м3)

-

±20

EC-SO2-20

от 0 до 20 млн 1 (от 0 до 53,2 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 13,3 мг/м3) включ.

±20

-

св. 5 до 20 млн-1 (св. 13,3 до 53,2 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

EC-SO2-50

от 0 до 50 млн-1 (от 0 до 133 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3) включ.

±20

-

св. 10 до 50 млн-1 (св. 26,6 до 133 мг/м3)

-

±20

EC-SO2-100

от 0 до 100 млн-1 (св. 0 до 266 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3) включ.

±20

-

т 10 до 100 млн-1 (св. 26,6 до 266 мг/м3)

-

±20

EC-SO2-2000

от 0 до 2000 млн-1 (от 0 до 5320 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 266 мг/м3) включ.

±20

-

св. 100 до 2000 млн-1 (св. 266 до 5320 мг/м3)

-

±20

Хлор Cl2

EC-C12-5

от 0 до 5 млн-1 (от 0 до 14,75 мг/м3)

от 0 до 0,3 млн-1 включ. (от 0 до 0,88 мг/м3) включ.

±20

-

св. 0,3 до 5 млн-1 (св. 0,88 до 14,75 мг/м3)

-

±20

EC-C12-20

от 0 до 20 млн-1 (от 0 до 59 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 14,7 мг/м3) включ.

±20

-

св. 5 до 20 млн-1 (св. 14,7 до 59 мг/м3)

-

±20

Кислород О2

ЕС-О2-30Т

от 0 до 30 %

±1,5

-

EC-O2-100

от 0 до 100 %

±1

-

Водород Н2

EC-H2-1000

от 0 до 1000 млн-1 (от 0 до 83,1 мг/м3)

от 0 до 100 млн-1 включ.

(от 0 до 8,3 мг/м3 включ.)

±10

-

св. 100 до 1000 млн-1 (св. 8,3 до 83,1 мг/м3)

-

±10

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

EC-H2-10000

от 0 до 10000 млн-1 (от 0 до 831 мг/м3)

от 0 до 1000 млн-1 включ.

(от 0 до 83,1 мг/м3) включ.

±10

-

св. 1000 до 10000 млн-1 (св. 83,1 до 831 мг/м3)

-

±10

EC-H2-40000

от 0 до 40000 млн-1 (от 0 до 3325 мг/м3)

от 0 до 1000 млн-1 включ.

(от 0 до 83,1 мг/м3 включ.)

±10

-

св. 1000 до 40000 млн-1 (св. 83,1 до 3325 мг/м3)

-

±10

Формальдегид

СН2О

ЕС-СН2О-1О

от 0 до 10 млн-1 (от 0 до 12,5 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,5 мг/м3) включ.

±20

-

св. 0,4 до 10 млн-1 (св. 0,5 до 12,5 мг/м3)

-

±20

Несимметричный диметилгидразин C2H8N2

EC-C2H8N2-O,5

от 0 до 0,5 млн-1 (от 0 до 1,24 мг/м3)

от 0 до 0,12 млн-1 включ.

(от 0 до 0,3 мг/м3) включ.

±20

-

св. 0,12 до 0,5 млн-1 (св. 0,3 до 1,24 мг/м3)

-

±20

Метанол CH3OH

ЕС-СНзОН-20

от 0 до 20 млн-1 (от 0 до 26,6 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 6,65 мг/м3) включ.

±20

-

св. 5 до 20 млн-1 (св. 6,65 до 26,6 мг/м3)

-

±20

ЕС-СНзОН-50

от 0 до 50 млн-1 (от 0 до 66,5 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 6,65 мг/м3) включ.

±20

-

св. 5 до 50 млн-1 (св. 6,65 до 66,5 мг/м3)

-

±20

EC-CH3OH-

200

от 0 до 200 млн-1 (от 0 до 266 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 26,6 мг/м3) включ.

±20

-

св. 20 до 200 млн-1 (св. 26,6 до 266 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

EC-CH3OH-

1000

от 0 до 1000 млн-1 (от 0 до 1330 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 133 мг/м3) включ.

±20

-

св. 100 до 1000 млн-1 (св. 133 до 1330 мг/м3)

-

±20

Этантиол (этилмеркаптан) C2H5SH

EC-C2H5SH-4

от 0 до 4 млн-1 (от 0 до 10 мг/м3)

от 0 до 0,4 млн-1 включ.

(от 0 до 1 мг/м3) включ.

±20

-

св. 0,4 до 4 млн-1 (св. 1 до 10 мг/м3)

-

±20

Метантиол (метилмеркап-тан) CH3SH

EC-CH3SH-4

от 0 до 4 млн-1 (от 0 до 8 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3) включ.

±20

-

св. 0,4 до 4 млн-1 (св. 0,8 до 8 мг/м3)

-

±20

Карбонилхлорид (фосген) СОС12

ЕС-СОС12-1

от 0 до 1 млн-1 (от 0 до 4,11 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,41 мг/м3) включ.

±20

-

св. 0,1 до 1 млн-1 (св.0,41 до 4,11 мг/м3)

-

±20

Фтор F2

EC-F2-1

от 0 до 1 млн-1 (от 0 до 1,58 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,16 мг/м3) включ.

±20

-

св. 0,1 до 1 млн-1 (св.0,16 до 1,58 мг/м3)

-

±20

Фосфин РНз

ЕС-РНз-1

от 0 до 1 млн-1 (от 0 до 1,41 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,14 мг/м3) включ.

±20

-

св. 0,1 до 1 млн-1 (св. 0,14 до 1,41 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Фосфин РНз

ЕС-РНз-10

от 0 до 10 млн-1 (от 0 до 14,1 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,41 мг/м3) включ.

±20

-

св. 1 до 10 млн-1 (св.1,41 до 14,1 мг/м3)

-

±20

Арсин AsH3

EC-AsH3-1

от 0 до 1 млн-1 (от 0 до 3,24 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,32 мг/м3) включ.

±20

-

св. 0,1 до 1 млн-1 (св.0,32 до 3,24 мг/м3)

-

±20

Уксусная кислота C2H4O2

EC-C2H4O2-

10

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 5 до 25 мг/м3)

-

±20

EC-C2H4O2-

30

от 0 до 30 млн-1 (от 0 до 75 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 12,5 мг/м3) включ.

±20

-

св. 5 до 30 млн-1 (св.12,5 до 75 мг/м3)

-

±20

Гидразин N2H4

EC-N2H4-2

от 0 до 2 млн-1 (от 0 до 2,66 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,26 мг/м3) включ.

±20

-

св. 0,2 до 2 млн-1 (св. 0,26 до 2,66 мг/м3)

-

±20

Таблица 5 - Основные метрологические характеристики газоанализаторов с фотоионизационным сенсором (PID)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Винилхлорид C2H3C1

PID-C2H3CI-IO

от 0 до 10 млн-1 (от 0 до 26 мг/м3)

от 0 до 1,9 млн-1 включ.

(от 0 до 5 мг/м3) включ.

±20

-

св. 1,9 до 10 млн-1 (св. 5 до 26 мг/м3)

-

±20

PID-C2H3CI-

100

от 0 до 100 млн-1 (от 0 до 260 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26 мг/м3) включ.

±20

-

св. 10 до 100 млн-1 (св. 26 до 260 мг/м3)

-

±20

PID-C2H3CI-

500

от 0 до 500 млн-1 (от 0 до 1300 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 260 мг/м3) включ.

±20

-

св. 100 до 500 млн-1 (св. 260 до 1300 мг/м3)

-

±20

Бензол C6H6

PID-C6H6-10

от 0 до 10 млн-1 (от 0 до 32,5 мг/м3)

от 0 до 4,6 млн-1 включ.

(от 0 до 15 мг/м3) включ.

±20

-

св. 4,6 до 10 млн-1 (св. 15 до 32,5 мг/м3)

-

±20

PID-C6H6-100

от 0 до 100 млн-1 (от 0 до 325 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 32,5 мг/м3) включ.

±20

-

св. 10 до 100 млн-1 (св. 32,5 до 325 мг/м3)

-

±20

PID-C6H6-500

от 0 до 500 млн-1 (от 0 до 1625 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 325 мг/м3) включ.

±20

-

св. 100 до 500 (св. 325 до 1625 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Этилбензол C8H10

PID-C8H10-100

от 0 до 100 млн-1 (от 0 до 441 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 44,1 мг/м3) включ.

± 15

-

св. 10 до 100 млн-1 (св. 44,1 до 441 мг/м3)

-

± 15

PID-C8H10-500

от 0 до 500 млн-1 (от 0 до 2205 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 441 мг/м3) включ.

± 15

-

св. 100 до 500 млн-1 (св. 441 до 2205 мг/м3)

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

PID-C8H8-40

от 0 до 40 млн-1 (от 0 до 173,2 мг/м3)

от 0 до 6,9 млн-1 включ. (от 0 до 29,9 мг/м3) включ.

±20

-

св. 6,9 до 40 млн-1 (св. 29,9 до 173,2 мг/м3)

-

±20

PID-C8H8-500

от 0 до 500 млн-1 (от 0 до 2165 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 433 мг/м3) включ.

±20

-

св. 100 до 500 млн-1 (св. 433 до 2165 мг/м3)

-

±20

н-пропилацетат

C5H10O2

PID-C5H10O2-

100

от 0 до 100 млн-1 (от 0 до 425 мг/м3)

от 0 до 30 млн-1 включ. (от 0 до 127,5 мг/м3) включ.

±20

-

св. 30 до 100 млн-1 (св. 127,5 до 425 мг/м3)

-

±20

Эпихлоргидрин

С3Н5СЮ

PID-C3H5C10-

10

от 0 до 10 млн-1 (от 0 до 38,5 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,7 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 7,7 до 38,5 мг/м3)

-

±20

Хлористый бензил C7H7Q

PID-C7H7C1-10

от 0 до 10 млн-1 (от 0 до 52,67 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 10,5 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 10,5 до 52,67 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Фурфуриловый спирт C5H6O2

PID-C5H6O2-IO

от 0 до 10 млн-1 (от 0 до 40,8 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,6 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 8,6 до 40,8 мг/м3)

-

±20

Этанол C2H5OH

PID-C2H5OH-

2000

от 0 до 2000 млн-1 (от 0 до 3840 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 960 мг/м3) включ.

± 15

-

св. 500 до 2000 млн-1 (св. 960 до 3840 мг/м3)

-

± 15

Моноэтаноламин (2-аминоэтанол) C2H7NO

PID-C2H7NO-3

от 0 до 3 млн-1 (от 0 до 7,6 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,5 мг/м3) включ.

± 20

-

св. 0,2 до 3 млн-1 (св. 0,5 до 7,6 мг/м3)

-

± 20

PID-C2H7NO-

10

от 0 до 10 млн-1 (от 0 до 25,4 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5,1 мг/м3) включ.

± 20

-

св. 2 до 10 млн-1 (св. 5,1 до 25,4 мг/м3)

-

± 20

Формальдегид

СН2О

PID-CH2O-10

от 0 до 10 млн-1 (от 0 до 12,5 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,5 мг/м3) включ.

± 20

-

св. 0,4 до 10 млн-1 (св. 0,5 до 12,5 мг/м3)

-

± 20

2-пропанол (изопропанол) РС3Н7ОН

PID-i-C3H7OH-

10

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 4 млн-1 включ. (от 0 до 10 мг/м3) включ.

± 20

-

св. 4 до 10 млн-1 (св. 10 до 25 мг/м3)

-

± 20

PID-i-C3H7OH-

100

от 0 до 100 млн-1 (от 0 до 250 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 50 мг/м3) включ.

± 20

-

св. 20 до 100 млн-1 (св. 50 до 250 мг/м3)

-

± 20

Уксусная кислота C2H4O2

PID-C2H4O2-10

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5 мг/м3) включ.

± 20

-

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

св. 2 до 10 млн-1 (св. 5 до 25 мг/м3)

-

± 20

PID-C2H4O2-

100

от 0 до 100 млн-1 (от 0 до 250 мг/м3)

±20

-

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

PID-i-C4H8-10

от 0 до 10 млн-1 (от 0 до 23,3 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4,6 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 4,6 до 23,3 мг/м3)

-

±20

PID-i-C4H8-100

от 0 до 100 млн-1 (от 0 до 233 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 23,3 мг/м3) включ.

±20

-

св. 10 до 100 млн-1 (св. 23,3 до 233 мг/м3)

-

±20

PID-i-C4H8-

1000

от 0 до 1000 млн-1 (от 0 до 2330 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 233 мг/м3) включ.

±15

-

св. 100 до 1000 млн-1 (св. 233 до 2330 мг/м3)

-

±15

PID-i-C4H8-

6000

от 0 до 6000 млн-1 (от 0 до 13980 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 1165 мг/м3) включ.

±15

-

св. 500 до 6000 млн-1 (св. 1165 до 13980 мг/м3)

-

±15

1-бутанол

C4H9OH

PID-C4H9OH-

10

от 0 до 10 млн-1 (от 0 до 30,8 мг/м3)

от 0 до 3,2 млн-1 включ. (от 0 до 9,9 мг/м3) включ.

±20

-

св. 3,2 до 10 млн-1 (св. 9,9 до 30,8 мг/м3)

-

±20

PID-C4H9OH-

40

от 0 до 40 млн-1 (от 0 до 123,3 мг/м3)

от 0 до 9,7 млн-1 включ. (от 0 до 29,9 мг/м3) включ.

±20

-

св. 9,7 до 40 млн-1 (св. 29,9 до 123,3 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Диэтиламин C4H11N

PID-C4H11N-1O

от 0 до 10 млн-1 (от 0 до 30,4 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 9,1 мг/м3) включ.

±20

-

св. 3 до 10 млн-1 (св. 9,1 до 30,4 мг/м3)

-

±20

PID-C4H11N-4O

от 0 до 40 млн-1 (от 0 до 121,6 мг/м3)

от 0 до 9,8 млн-1 включ. (от 0 до 29,8 мг/м3) включ.

±20

-

св. 9,8 до 40 млн-1 (св. 29,8 до 121,6 мг/м3)

-

±20

Диметиламин C2H7N

PID-C2H7N -5

от 0 до 5 млн-1 (от 0 до 2,67 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 1,06 мг/м3) включ.

±20

-

св. 2 до 5 млн-1 (св. 1,06 до 2,67 мг/м3)

-

±20

PID-C2H7N -10

от 0 до 10 млн-1 (от 0 до 5,34 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 1,06 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 1,06 до 5,34 мг/м3)

-

±20

Метанол CH3OH

PID-CH3OH-1O

от 0 до 10 млн-1 (от 0 до 13,3 мг/м3)

от 0 до 3,75 млн-1 включ. (от 0 до 4,98 мг/м3) включ.

±15

-

св. 3,75 до 10 млн-1 (св. 4,98 до 13,3 мг/м3)

-

±15

PID-CH3OH-40

от 0 до 40 млн-1 (от 0 до 53,2 мг/м3)

от 0 до 11,2 млн-1 включ. (от 0 до 14,9 мг/м3) включ.

±15

-

св. 11,2 до 40 млн-1 (св. 14,9 до 53,2 мг/м3)

-

±15

Метилбензол (толуол) C7H8

PID-C7H8-40

от 0 до 40 млн-1 (от 0 до 153,3 мг/м3)

от 0 до 13 млн-1 включ. (от 0 до 49,8 мг/м3) включ.

±15

-

св. 13 до 40 млн-1 (св. 49,8 до 153,3 мг/м3)

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

PID-C7H8-100

от 0 до 100 млн-1 (от 0 до 383 мг/м3)

от 0 до 13 млн-1 включ. (от 0 до 49,8 мг/м3) включ.

±15

-

св. 13 до 100 млн-1 (св. 49,8 до 383 мг/м3)

-

±15

Фенол C6H5OH

PID-C6H5OH-3

от 0 до 3 млн-1 (от 0 до 11,74 мг/м3)

от 0 до 0,25 млн-1 включ. (от 0 до 0,98 мг/м3) включ.

±20

-

св. 0,25 до 3 млн-1 (св. 0,98 до 11,74 мг/м3)

-

±20

PID-C6H5OH-

10

от 0 до 10 млн-1 (от 0 до 39,1 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,8 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 7,8 до 39,1 мг/м3)

-

±20

1,3-диметилбензол (м-ксилол) m—C8Hio

PID-m-C8H10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 44,2 мг/м3) включ.

±15

-

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

-

±15

1,2-диметилбензол (о-ксилол) O-C8H10

PID-0-C8H10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 44,2 мг/м3) включ.

±15

-

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

-

±15

1,4-диметилбензол (п-ксилол) P-C8H10

PID-P-C8H10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 44,2 мг/м3) включ.

±15

-

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

-

±15

Оксид этилена C2H4O

PID-C2H4O-10

от 0 до 10 млн-1 (от 0 до 18,3 мг/м3)

от 0 до 1,65 млн-1 включ.

(от 0 до 3 мг/м3) включ.

±20

-

св. 1,65 до 10 млн-1 (св. 3 до 18,3 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Фосфин РНз

PID-PH3-10

от 0 до 10 млн-1 (от 0 до 14,1 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,4 мг/м3) включ.

±20

-

св. 1 до 10 млн-1 (св. 1,4 до 14,1 мг/м3)

-

±20

Нафталин С10Н8

PID-C10H8-10

от 0 до 10 млн-1 (от 0 до 53,3 мг/м3)

от 0 до 3,7 млн-1 включ. (от 0 до 19,7 мг/м3) включ.

±20

-

св. 3,7 до 10 млн-1 (св. 19,7 до 53,3 мг/м3)

-

±20

Бром Br2

PID-Br2-2

от 0 до 2 млн-1 (от 0 до 13,3 мг/м3)

от 0 до 0,2 млн-1 включ.

(от 0 до 1,33 мг/м3) включ.

±20

-

св. 0,2 до 2 млн-1 (св. 1,33 до 13,3 мг/м3)

-

±20

Аммиак NH3

PID-NH3-100

от 0 до 100 млн-1 (от 0 до 71 мг/м3)

от 0 до 20 млн-1 включ (от 0 до 14,2 мг/м3)

включ.

±15

-

св. 20 до 100 млн-1 (св. 14,2 до 71 мг/м3)

-

±15

PID-NH3-1000

от 0 до 1000 млн-1 (от 0 до 710 мг/м3)

от 0 до 100 млн-1 включ.

(от 0 до 71 мг/м3) включ.

±15

-

св. 100 до 1000 млн-1 (св. 71 до 710 мг/м3)

-

±15

Этантиол (этилмеркаптан) C2H5SH

PID-C2H5SH-

10

от 0 до 10 млн-1 (от 0 до 25,8 мг/м3)

от 0 до 0,4 млн-1 включ.

(от 0 до 1 мг/м3) включ.

±20

-

св. 0,4 до 10 (св. 1 до 25,8 мг/м3)

-

±20

Метантиол (метил-меркаптан) CH3SH

PID-CH3SH-10

от 0 до 10 млн-1 (от 0 до 20 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3) включ.

±20

-

св. 0,4 до 10 млн-1 (св. 0,8 до 20 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

PID-CH3SH-20

от 0 до 20 млн-1 (от 0 до 40 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4 мг/м3) включ.

±20

-

св. 2 до 20 млн-1 (св. 4 до 40 мг/м3)

-

±20

Этилацетат C4H8O2

PID-C4H8O2-

100

от 0 до 100 млн-1 (от 0 до 366 мг/м3)

от 0 до 13 млн-1 включ. (от 0 до 47,6 мг/м3)

включ.

±20

-

св. 13 до 100 млн-1 (св. 47,6 до 366 мг/м3)

-

±20

Бутилацетат

C6H12O2

PID-C6H12O2-

100

от 0 до 100 млн-1 (от 0 до 483 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 48,3 мг/м3) включ.

±20

-

св. 10 до 100 млн-1 (св. 48,3 до 483 мг/м3)

-

±20

Пропилен (пропен) C3H6

PID-СзНб-ЗОО

от 0 до 300 млн-1 (от 0 до 561 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 93,5 мг/м3) включ.

±15

-

св. 50 до 300 млн-1 (св. 93,5 до 561 мг/м3)

-

±15

2,3-дитиабутан (диметилдисульфид) C2H6S2

PID-C2H6S2-2

от 0 до 2 млн-1 (от 0 до 7,8 мг/м3)

от 0 до 0,35 млн-1 включ. (от 0 до 1,37 мг/м3) включ.

±20

-

св. 0,35 до 2 млн-1 (св. 1,37 до 7,8 мг/м3)

-

±20

PID-C2H6S2-10

от 0 до 10 млн-1 (от 0 до 39,2 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,8 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 7,8 до 39,2 мг/м3)

-

±20

2,5-фурандион (малеиновый ангидрид) C4H2O3

PID-C4H2O3-3

от 0 до 3 млн-1 (от 0 до 12,2 мг/м3)

от 0 до 0,25 млн-1 включ. (от 0 до 1,02 мг/м3) включ.

±20

-

св. 0,25 до 3 млн-1 (св. 1,02 до 12,2 мг/м3)

-

±20

PID-C4H2O3-10

от 0 до 10 млн-1 (от 0 до 40,8 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,16 мг/м3) включ.

±20

-

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

св. 2 до 10 млн-1 (св. 8,16 до 40,8 мг/м3)

-

±20

Дисульфид углерода (сероуглерод) CS2

PID-CS2-10

от 0 до 10 млн-1 (от 0 до 31,7 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 3,17 мг/м3) включ.

±20

-

св. 1 до 10 млн-1 (св. 3,17 до 31,7 мг/м3)

-

±20

Ацетонитрил C2H3N

PID-C2H3N-1O

от 0 до 10 млн-1 (от 0 до 17,1 мг/м3)

от 0 до 6 млн-1 включ. (от 0 до 10,2 мг/м3) включ.

±15

-

св. 6 до 10 млн-1 (св. 10,2 до 17,1 мг/м3)

-

±15

Циклогексан

СбН12

РГО-СбН12-100

от 0 до 100 млн-1 (от 0 до 350 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 70 мг/м3) включ.

±20

-

св. 20 до 100 млн-1 (св. 70 до 350 мг/м3)

-

±20

1,3-бутадиен (дИВИНИл) С4Н6

РГО-С4Н6-500

от 0 до 500 млн-1 (от 0 до 1125 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 112 мг/м3) включ.

±20

-

св. 50 до 500 млн-1 (св. 112 до 1125 мг/м3)

-

±20

н-гексан СбН14

PID-C6H14-

1000

от 0 до 1000 млн-1 (от 0 до 3584 мг/м3)

от 0 до 84 млн-1 включ. (от 0 до 301 мг/м3) включ.

±20

-

св. 84 до 1000 млн-1 (св. 301 до 3584 мг/м3)

-

±20

Арсин AsH3

PID-ASH3-3

от 0 до 3 млн-1 (от 0 до 9,7 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,32 мг/м3) включ.

±20

-

св. 0,1 до 3 млн-1 (св. 0,32 до 9,7 мг/м3)

-

±20

Диметилсульфид

C2H6S

PID-C2H6S-100

от 0 до 100 млн-1 (от 0 до 258 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 51,6 мг/м3) включ.

±20

-

св. 20 до 100 млн-1 (св. 51,6 до 258 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Этилен C2H4

PID-C2H4-300

от 0 до 300 млн-1 (от 0 до 351 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 23,4 мг/м3) включ.

±20

-

св. 20 до 300 млн-1 (св. 23,4 до 351 мг/м3)

-

±20

PID-C2H4-I8OO

от 0 до 1800 млн-1 (от 0 до 2106 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 117 мг/м3) включ.

±20

-

св. 100 до 1800 млн-1 (св. 117 до 2106 мг/м3)

-

±20

Акрилонитрил C3H3N

PID-C3H3N-IO

от 0 до 10 млн-1 (от 0 до 22,1 мг/м3)

от 0 до 0,7 млн-1 включ. (от 0 до 1,45 мг/м3) включ.

±20

-

св. 0,7 до 10 млн-1 (св. 1,45 до 22,1 мг/м3)

-

±20

Муравьиная кислота CH2O2

PID-CH2O2-IO

от 0 до 10 млн-1 (от 0 до 19,1 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,96 мг/м3) включ.

±20

-

св. 0,5 до 10 млн-1 (св. 0,96 до 19,1 мг/м3)

-

±20

н-гептан С7Н16

PID-C7H16-5OO

от 0 до 500 млн-1 (от 0 до 2084 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 208 мг/м3) включ.

±15

-

св. 50 до 500 (св. 208 до 2084 мг/м3)

-

±15

РГО-С7Н16-

2000

от 0 до 2000 млн-1 (от 0 до 8334 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 416 мг/м3) включ.

±15

-

св. 100 до 2000 млн-1 (св. 416 до 8334 мг/м3)

-

±15

2-пропанон (ацетон) C3ILO)

PID-СзНбО-

1000

от 0 до 1000 млн-1 (от 0 до 2415 мг/м3)

от 0 до 80 млн-1 включ. (от 0 до 193 мг/м3) включ.

±15

-

св. 80 до 1000 млн-1 (св. 193 до 2415 мг/м3)

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

1,2-дихлорэтан С2Н4С12

РГО-С2Н4С12-

20

от 0 до 20 млн-1 (от 0 до 82,3 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,23 мг/м3) включ.

±20

-

св. 2 до 20 млн-1 (св. 8,23 до 82,3 мг/м3)

-

±20

Этилцеллозольв (2-этоксиэтанол) С4Н10О2

РГО-С4Н10О2-

20

от 0 до 20 млн-1 (от 0 до 75 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,5 мг/м3) включ.

±20

-

св. 2 до 20 млн-1 (св. 7,5 до 75 мг/м3)

-

±20

Диметиловый эфир C2H6O

PID-C2H6O-

500

от 0 до 500 млн-1 (от 0 до 958 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 192 мг/м3) включ.

±15

-

св. 100 до 500 млн-1 (св. 192 до 958 мг/м3)

-

±15

2-метилпропан (изобутан) i-C4H10

PID-i-C4H10-

1000

от 0 до 1000 млн-1 (от 0 до 2417 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 241 мг/м3) включ.

±15

-

св. 100 до 1000 млн-1 (св. 241 до 2417 мг/м3)

-

±15

2-метил-1-пропанол (изобутанол) PC4H9OH

PID-i-C4H9OH-

20

от 0 до 20 млн-1 (от 0 до 61,6 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 9,2 мг/м3) включ.

±20

-

св. 3 до 20 млн-1 (св. 9,2 до 61,6 мг/м3)

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2)3) концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

приведен ной к

ВПИ

относите льной

1

2

3

4

5

Циклогексанон

C6H10O

PID-C6H10O-20

от 0 до 20 млн-1 (от 0 до 70 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7 мг/м3) включ

±20

-

св. 2 до 20 млн-1 (св. 7 до 70 мг/м3)

-

±20

2-бутанон (метилэтилкетон) C4H8O

PID-C4H8O-

500

от 0 до 500 млн-1 (от 0 до 1500 мг/м3)

от 0 до 60 млн-1 включ (от 0 до 180 мг/м3)

включ.

±15

-

св. 60 до 500 млн-1 (св. 180 до 1500 мг/м3)

-

±15

Tетраэтилорто силикат (TEOC) C8H20O4Si

PID-C8H20O4SM0

от 0 до 10 млн-1 (от 0 до 86,6 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 17,3 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 17,3 до 86,6 мг/м3)

-

±20

Акролеин C3H4O

PID-C3H4O-10

от 0 до 10 млн-1 (от 0 до 24,9 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4,98 мг/м3) включ.

±20

-

св. 2 до 10 млн-1 (св. 4,98 до 24,9 мг/м3)

-

±20

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний соответствует диапазону измерений.

3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Таблица 6 - Основные метрологические характеристики газоанализаторов с полупроводниковым сенсором (MEMS)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород H2

MEMS-H2-1OO

от 0 до 4,0 % (от 0 до 100 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-H2-5OT

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

MEMS-H2-2O%

от 0 до 20 %

±0,5 %

Метан CH4

MEMS-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEMS-CH4-5OT

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

MEMS-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

MEMS-CH4-1000000

от 0,005 % до 100 % (от 50 млн-1 до 1000000 млн-1)

±(0,1-X) %

Этилен C2H4

MEMS-C2H4-1OO

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H4-5O

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

MEMS-C3H8-100

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан C4H10

MEMS-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

MEMS-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

MEMS-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

MEMS-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

MEMS-C5H12-1OO

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

MEMS-C5H12-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклопентан С5Н10

MEMS-C5H1o-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C5H1o-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

MEMS-C6H14-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

MEMS-C6H12-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H12-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

MEMS-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

MEMS-СНзОН-ЗО

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

MEMS-СбНб-ЮО

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

MEMS-СбНб-бО

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) СзНб

MEMS-СзНб-ЮО

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

MEMS-СзНб-бО

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

MEMS-C2H5OH-48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

MEMS-C7H16-1OO

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

MEMS-C7H16-5O

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

MEMS-C2H40-1OO

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

MEMS-C2H40-5O

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

MEMS-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

MEMS-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил- 1,3-бутадиен (изопрен) C5H8

MEMS-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

MEMS-C2H2-1OO

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H2-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

MEMS-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

MEMS-C7H8-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

MEMS- С8Н10-37,5Т

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

MEMS-C8H18-5O

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

MEMS-C4H802-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

MEMS-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

MEMS-C4H6-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

MEMS-C2H4C12-5O

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

MEMS-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

MEMS-C6H12-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

MEMS-sec^^OH-

31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

MEMS-C2H3C1-5O

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан СзНб

MEMS-C3H6-1OO

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C3H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

MEMS-C2H6O-5O

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

MEMS-C4H1oO-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Оксид пропилена СзНбО

MEMS-C3H60-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

MEMS-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

MEMS-C4H80-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

MEMS-tert-С4Н9ОH-

50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

MEMS-tert-С5Н12О-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

MEMS-P-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (0-КСИЛОл) 0-С8Н10

MEMS-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол изопропанол) i-('3117О11

МЕМ84-С3Н70Н-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

MEMS-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) РС5Н12

MEMS-i-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

MEMS-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

MEMS-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

MEMS-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан (диметилдисульфид) C2H6S2

MEMS-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

МЕМ8-ПНБ-50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Дизельное топливо4)6)

мем8-пнд-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

МЕМ8-ПНК-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

МЕМ8-ПНУ-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов CxHy(поверочный компонент метан)

MEMS - CxHyCH4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEMS - CxHyCH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

MEMS - CxHyCH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

Сумма углеводородов CxHy(поверочный компонент пропан)

MEMS - CxHyC3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS - CxHyC3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

MEMS - CxHyC3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6) мг/м3

Сероводород H2S

MEMS-H2S-7,1T

от 0 до 7,1 млн-1 (от 0 до 10 мг/м3)

±0,5 млн-1

MEMS-H2S-100

от 0 до 100 млн-1 (от 0 до 142 мг/м3)

±(0,1xX) млн-1

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, млн-1 или мг/м3.

Таблица 7 - Прочие метрологические характеристики

Наименование характеристики

Значение

Время установления показаний То,9, с, не более1)

- для оптического инфракрасного сенсора

15

- для термокаталитического сенсора

10

- для электрохимического сенсора

15

- для фотоионизационного сенсора

15

- для полупроводникового сенсора

20

Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды от нормальной на каждые 10 °С, в долях от

пределов допускаемой основной погрешности

±0,25

1) - без учета установленных защитных фильтров, а также, для фотоионизационного

сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем).

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сменной батареи, В

- AVIS X1

Напряжение питания от аккумуляторных батарей, В

- AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro

3,6

3,7

Габаритные размеры (ширина x длина x высота - ШХДХВ), мм, не более:

- AVIS X1

- AVIS X1 Pro

- AVIS X4

- AVIS X4 Pro

- AVIS X5 Pro

52x112x47

60x112x47

62x120x50

65x135x50

80x155x60

Масса, кг, не более:

- AVIS X1

- AVIS X1 Pro

- AVIS X4

- AVIS X4 Pro

- AVIS X5 Pro

0,12

0,15

0,18

0,22

0,25

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность (без конденсации влаги), %, не более

- атмосферное давление, кПа

от -40 до +60 от -55 до +65 (опция) 98

от 80 до 120

Средний срок службы1), лет

Средняя наработка на отказ, ч, не менее

20 35000

Маркировка взрывозащиты2): - AVIS X1

PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X

Наименование характеристики

Значение

- AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro

PO Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X

PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X 0Ex ia IIC T4 Ga X

1) - Без учета срока службы чувствительного элемента (сенсора);

2) - В зависимости от применяемого сенсора.

Знак утверждения типа

наносится на маркировочную табличку фотохимпечатным методом, а также на титульный лист паспорта типографским методом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор портативный AVIS

в соответствии с заказом

1 шт.

Руководство по эксплуатации

- AVIS X1

- AVIS X1 Pro

- AVIS X4

- AVIS X4 Pro

- AVIS X5 Pro

РУСГ.413412.001РЭ

РУСГ.413412.003РЭ

РУСГ.413412.002РЭ

РУСГ.413412.004РЭ

РУСГ.413412.005РЭ

1 экз.

Паспорт

- AVIS X1

- AVIS X1 Pro

- AVIS X4

- AVIS X4 Pro

- AVIS X5 Pro

РУСГ.413412.001 ПС

РУСГ.413412.002 ПС

РУСГ.413412.002 ПС

РУСГ.413412.004 ПС

РУСГ.413412.005 ПС

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Назначение и функции» документов «РУСГ.413412.001РЭ Газоанализаторы портативные AVIS X1. Руководство по эксплуатации», «РУСГ.413412.002РЭ Газоанализаторы портативные AVIS X4. Руководство по эксплуатации», «РУСГ.413412.003РЭ Газоанализаторы портативные AVIS X1 Pro. Руководство по эксплуатации», «РУСГ.413412.004РЭ Газоанализаторы портативные AVIS X4 Pro. Руководство по эксплуатации», «РУСГ.413412.005РЭ Газоанализаторы портативные AVIS X5 Pro. Руководство по эксплуатации»,

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ IEC 60079-29-1-2013 Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

Приказ Ростехнадзора от 2 декабря 2020 г. №506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.53-003-24060426-2022 Газоанализаторы портативные AVIS. Технические условия.

Другие Газоанализаторы

88926-23
ЭГС Газоанализаторы стационарные
Акционерное общество "Научно-производственное предприятие "Электронстандарт" (АО "НПП "Электронстандарт"), г. Санкт-Петербург
Газоанализаторы стационарные ЭГС (далее - газоанализаторы) предназначены для измерений объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид...
88931-23
ПГАЭСП ФОРПОСТ Газоанализаторы переносные взрывозащищенные
Акционерное общество "Электронстандарт - прибор" (АО "Электронстандарт - прибор"), г. Санкт-Петербург
Газоанализаторы переносные взрывозащищенные ПГАЭСП ФОРПОСТ (далее по тексту - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов,...
88988-23
ОМА-3510 Анализаторы хвостовых и отходящих газов
Фирма "Focused Photonics (Hangzhou) Inc.", КНР
Анализаторы хвостовых и отходящих газов ОМА-3510 (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли сероводорода H2S и диоксида серы SO2 в технологических газовых средах при контроле технологических процессов....
89079-23
LONHOT Газоанализаторы
Фирма "Wuhan Lonhot Investment & Technology Co., Ltd", Китай
Газоанализаторы LONHOT (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода и/или оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) в дымовых и технологических газах, дл...
89084-23
СЗ-3 Сигнализаторы загазованности сжиженным газом
Общество с ограниченной ответственностью "Центр Инновационных Технологий-Плюс" (ООО "ЦИТ-Плюс"), г. Саратов
Сигнализаторы загазованности сжиженным газом СЗ-З (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного - по ГОСТ 5542-2014, топливного - по ГОСТ Р 52087-2018) в в...
