Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной
| Номер в ГРСИ РФ: | 88813-23 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "General Instruments Consortium", Индия |
Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной (далее - манометры) предназначены для измерений разрежения, давления-разрежения, избыточного и абсолютного давления газообразных или жидких измеряемых сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88813-23 |
| Действует | по 17.04.2028 |
| Наименование | Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9dba5939-880a-bd7b-a1b8-f12c59f7c9dd |
Производитель / Заявитель
Фирма "General Instruments Consortium", Индия; Производственная площадка: Фирма "Gauges Bourdon India PVT LTD", Индия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
12586
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12584 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88813-23: Описание типа
2024-88813-23.pdf
|
Скачать | 585.4 КБ | |
|
88813-23: Методика поверки
2023-mp88813-23.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной (далее - манометры) предназначены для измерений разрежения, давления-разрежения, избыточного и абсолютного давления газообразных или жидких измеряемых сред.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра или перемещение шкалы относительно стрелки на циферблате манометра.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Манометры могут изготавливаться в модификациях BSPG; LFBSPG, SFBSPG; LSBSPG; SFPHPG; LSPHPG; HOPG; LFHOPG; SFHOPG, LSHOPG; BS25, LFBS25, SFBS25, LSBS25, RCPG; MAPG SPGB, LFSPGB, SPGS, LFSPGS, HY10, LFHY10, HY15, LFHY15, HY63, LFHY63, MUDG; APBR, IPSH, LFIPSH, IPSN, BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX, отличающихся исполнением, метрологическими характеристиками, присоединением к процессу и условиями эксплуатации.
Корпуса манометров могут быть заполнены демпфирующей жидкостью для измерений давления в условиях высоких динамических нагрузок и вибрации.
Манометры модификаций BSPG; LFBSPG предназначены для перерабатывающих отраслей, таких как химическая, нефтехимическая, энергетическая или газовая промышленность, пищевая промышленность.
Манометры модификаций SFBSPG; LSBSPG, SFPHPG; LSPHPG снабжены раздельной мембраной, необходимой для защиты измерительной системы от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и других сред.
Манометры модификаций HOPG; LFHOPG, SFHOPG; LSHOPG имеют элементы, контактирующие с измеряемой средой, выполненные из материалов, стойких к агрессивным средам. Манометры модификаций HOPG; LFHOPG; SFHOPG; LSHOPG имеют защиту от перегрузки до 4-кратного превышения значения верхнего предела измерений давления, для индикации перегрузочного давления на манометрах предусмотрена перегрузочная шкала.
Манометры модификаций BS25, LFBS25, SFBS25, LSBS25 имеют корпус диаметром 250 мм и предназначены для перерабатывающих отраслей, таких как химическая, нефтехимическая, энергетическая или газовая промышленность.
Манометры модификации RCPG имеют дополнительную шкалу в единицах измерения уровня или расхода.
Манометры модификации MAPG это манометры точных измерений применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометры модификаций SPGB, LFSPGB предназначены для применения в системах сжатого газа, воздушных фильтрах-регуляторах, газовых баллонах. Внутренние детали выполнены из медного сплава.
Манометры модификаций SPGB, LFSPGB предназначены для применения в системах сжатого газа, воздушных фильтрах-регуляторах, газовых баллонах. Внутренние детали выполнены из нержавеющей стали.
Манометры модификаций HY10, LFHY10, HY15, LFHY15, HY63, LFHY63 предназначены для измерения давления в санитарных условиях в фармацевтической, молочной, биотехнологической промышленности, пищевой промышленности и производстве напитков.
Манометры модификации MUDG предназначены для измерения давления пульсирующих жидкостей.
Манометры модификации APBR являются манометрами абсолютного давления.
Манометры модификаций IPSH, LFIPSH, IPSN являются электроконтактными и обеспечивают управление внешними электрическими цепями от сигнализирующего устройства манометров в схемах сигнализации, автоматики и блокировки технологических процессов (при достижении установленного значения давления происходит замыкание и размыкание электрической сети).
Манометры модификаций BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX оснащены преобразователем давления с выходным сигналом 4-20 мА.
Манометры могут иметь указатель предельного значения в виде дополнительной красной стрелки внутри корпуса манометра.
На циферблат манометра возможно нанесение логотипа «НТА-Пром». При этом в обязательном порядке манометры имеют также логотип «General».
Внешний вид манометров представлен на рисунках 1 и 2.
BSPG, LFBSPG
SFBSPG;
LSBSPG
SFPHPG;
LSPHPG
Рисунок 1 - Внешний вид манометров
HOPG; LFHOPG;
SFHOPG; LSHOPG
BS25, LFBS25,
SFBS25, LSBS25
RCPG
MAPG
SPGB, LFSPGB
SPGS, HY10, LFHY10,
LFSPGS HY15, LFHY15
HY63, LFHY63
MUDG
APBR IPSH, IPSN BSPGTX, LF BSPGTX,
LFIPSH SF BSPGTX, LS BSPGTX
Рисунок 2 - Внешний вид манометров
Заводской номер наносится типографским способом на корпус или циферблат манометра, или типографским способом на наклейку, прикрепленную на корпус или циферблат манометра в местах, указанных на рисунке 3.
Рисунок 3 - Места нанесения знака утверждения типа и заводского номера
Знак поверки наносится типографским способом на корпус, циферблат или заднюю панель манометра, или типографским способом на наклейку, прикрепленную на корпус, циферблат или заднюю панель манометра в местах, указанных на рисунке 4.
Рисунок 4 - Места нанесения знака поверки
Места нанесения знака поверки
Пломбирование манометров осуществляется в виде нанесения на кольцо и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке удалить ее или вскрыть корпус.

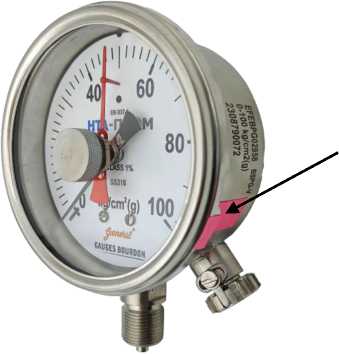

Место пломбирования указано на рисунке 5.
Место нанесения пломбы
Рисунок 5 - Место пломбирования
Технические характеристики
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 4.
Таблица 1 - Диапазоны измерений абсолютного давления
|
Модификация |
Диапазон измерений абсолютного давления, МПа1), 2) |
|
APBR |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4 |
|
Примечания: 1) Конкретное значение указано в паспорте манометра; 2) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. | |
Таблица 2 - Диапазоны измерений давления
|
Модификация |
Диапазон измерений, МПа1), 2) | ||
|
Разрежение |
Давление-разрежение |
Избыточное давление | |
|
BSPG; LFBSPG |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160; от 0 до 200; от 0 до 250 |
|
SFBSPG; LSBSPG |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160; от 0 до 200; от 0 до 250 |
|
SFPHPG; LSPHPG |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100 |
|
HOPG; LFHOPG; SFHOPG; LSHOPG |
— |
— |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0 |
|
BS25, LFBS25, SFBS25, LSBS25 |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160 |
|
RCPG |
— |
— |
от 0,02 до 0,1 |
|
MAPG |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
|
SPGB, LFSPGB |
от 0 до -0,1 |
от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25 |
|
Модификация |
Диапазон измерений, МПа1), 2) | ||
|
Разрежение |
Давление-разрежение |
Избыточное давление | |
|
SPGS, LFSPGS |
от 0 до -0,1 |
от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40 |
|
HY10, LFHY10, HY15, LFHY15 |
— |
от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0 |
|
HY63, LFHY63 |
— |
— |
от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0 |
|
MUDG |
— |
— |
от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 42 |
|
IPSH, LFIPSH |
— |
от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160 |
|
IPSN |
— |
от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160 |
|
BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX |
от 0 до -0,1 |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9 |
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100 |
Примечания:
1) Конкретное значение указано в паспорте манометра;
2) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Модификации |
Значения |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона измерений1) |
BSPG; LFBSPG |
±0,5; ±1;0 |
|
SFBSPG; LSBSPG |
±0,5; ±1;0 | |
|
SFPHPG; LSPHPG |
±0,5; ±1;0 | |
|
HOPG; LFHOPG; SFHOPG; LSHOPG |
±1;0 | |
|
BS25, LFBS25, SFBS25, LSBS25 |
±0,5; ±1;0 | |
|
RCPG |
±0,5; ±1;0 | |
|
MAPG |
±0,25 | |
|
SPGB, LFSPGB |
±2;0 | |
|
SPGS, LFSPGS |
±2;0 | |
|
HY10, LFHY10, HY15, LFHY15, HY63, LFHY63 |
±0,5; ±1;0; ±2;0 | |
|
MUDG |
±1;0 | |
|
APBR |
±1;0 | |
|
IPSH; LFIPSH |
±1;0 | |
|
IPSN |
±1;0 | |
|
BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX |
±0,5; ±1;0 | |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
IPSH, LFIPSH, IPSN |
±2;0 |
|
Вариация показаний, % от диапазона измерений1) |
BSPG; LFBSPG |
0;5; 1;0 |
|
SFBSPG; LSBSPG |
0;5; 1;0 | |
|
SFPHPG; LSPHPG |
0;5; 1;0 | |
|
HOPG; LFHOPG; SFHOPG; LSHOPG |
1;0 | |
|
BS25; LFBS25; SFBS25; LSBS25 |
0;5; 1;0 | |
|
RCPG |
0;5; 1;0 | |
|
MAPG |
0;25 | |
|
SPGB; LFSPGB |
2;0 | |
|
SPGS; LFSPGS |
2;0 | |
|
HY10; LFHY10; HY15; LFHY15; HY63; LFHY63 |
0;5; 1;0; 2;0 | |
|
MUDG |
1;0 | |
|
APBR |
1;0 | |
|
IPSH; LFIPSH |
1;0 | |
|
IPSN |
1;0 | |
|
BSPGTX LF BSPGTX; SF BSPGTX; LS BSPGTX |
0;5; 1;0 | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C |
Все модификации |
±0,4 |
|
Наименование характеристики |
Модификации |
Значения |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, мм рт.ст. |
Все модификации |
от +15 до +25 90 от 720 до 780 |
|
Примечания: 1) Конкретное значение указано в паспорте манометра. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температуры окружающего воздуха, °C: - модификации HY10, LFHY10, HY15, LFHY15, HY63, LFHY63 |
от -20 до +60 |
|
- модификации SFPHPG; LSPHPG, RCPG; SPGB, LFSPGB, BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX |
от -40 до +60 |
|
- модификации HOPG; LFHOPG; SFHOPG; LSHOPG; BS25, LFBS25, SFBS25, LSBS25, MAPG; MUDG; APBR, IPSH; LFIPSH; IPSN |
от -60 до +65 |
|
- модификации BSPG; LFBSPG; SFBSPG; LSBSPG; SPGS, LFSPGS |
от -70 до +70 |
|
Диаметр, мм, не более:1) - BSPG; LFBSPG; SFBSPG; LSBSPG; HOPG; LFHOPG; SFHOPG; LSHOPG; RCPG; APBR; IPSH; LFIPSH; IPSN; BSPGTX; LF BSPGTX; SF BSPGTX; LS BSPGTX |
100; 150; 160 |
|
- SFPHPG; LSPHPG |
115 |
|
- BS25; LFBS25; SFBS25; LSBS25 |
250 |
|
- MAPG |
150; 250 |
|
- MUDG |
100 |
|
- SPGB; LFSPGB; SPGS; LFSPGS |
40; 50; 63 |
|
Масса без заполнения демпфирующей жидкостью, кг, не более: - диаметр 40 мм |
0;08 |
|
- диаметр 50 мм |
0;1 |
|
- диаметр 63 мм |
0;13 |
|
- диаметр 100 мм |
0;51 |
|
- диаметр 150 мм |
0;88 |
|
- диаметр 160 мм |
1;4 |
|
- диаметр 200 мм |
1;7 |
|
- диаметр 250 мм |
2 |
|
Масса с заполнением демпфирующей жидкостью, кг, не более: - диаметр 40 мм |
0;2 |
|
- диаметр 50 мм |
0;3 |
|
- диаметр 63 мм |
0;5 |
|
- диаметр 100 мм |
1;0 |
|
- диаметр 150 мм |
1;8 |
|
- диаметр 160 мм |
2;0 |
|
- диаметр 200 мм |
2;5 |
|
- диаметр 250 мм |
2;8 |
|
Пределы измерения выходного сигнала, мА2) |
4 - 20 |
|
Диапазон уставок, % от диапазона измерений3) |
от 10 до 90 |
|
Число срабатываний контактов, не менее3) |
100 000 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
|
Наименование характеристики |
Значение |
|
Примечания: 1) Конкретное значение указано в паспорте манометра; 2) Для модификаций BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX; 3) Для модификаций IPSH, LFIPSH, IPSN. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр |
Модификация в соответствии с заказом |
1 шт. |
|
Паспорт |
— |
1 шт. 1) |
|
Примечание: 1) Допускается комплектовать одним экземпляром паспорта партию идентичных манометров, направляемых в один адрес, с перечислением в паспорте заводских (серийных) номеров партии. | ||
Сведения о методах измерений
приведены в разделе 5 паспорта манометров.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»;
Стандарт предприятия фирмы «General Instruments Consortium», Индия.
