Датчики давления Genspec GS4200
| Номер в ГРСИ РФ: | 88819-23 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма ESI Technology Ltd., Великобритания |
Датчики давления Genspec GS4200 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северо-восточный шельф о. Сахалин).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88819-23 | |||||||||||||||
| Наименование | Датчики давления | |||||||||||||||
| Модель | Genspec GS4200 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f4f8342e-fb6b-eaed-113b-58b944ea8799 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма ESI Technology Ltd., Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88819-23: Описание типа
2023-88819-23.pdf
|
Скачать | 172.3 КБ | |
|
88819-23: Методика поверки
2023-mp88819-23.pdf
|
Скачать | 67.7 КБ |
Описание типа
Назначение
Датчики давления Genspec GS4200 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северо-восточный шельф о. Сахалин).
Описание
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчика для подсоединения внешних электрических цепей расположен электрический соединитель.
Датчики данного типа имеют заводские номера: № 020259, № 930095, № 02193, № 930109.
Общий вид датчиков приведен на рисунке 1.
Заводской номер нанесен методом гравировки на корпус датчика и типографским методом на этикетку, прикрепленную к датчику. Места нанесения заводского номера указаны на рисунке 2.
Пломбирование датчиков от несанкционированного доступа не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на датчики.

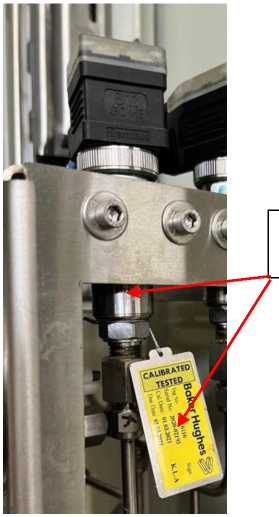

Места нанесения заводского номера
Рисунок 1 - Общий вид датчиков давления Genspec GS4200
Рисунок 2 - Места нанесения заводского номера
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа (бар)1) |
от 0 до 1,6 (от 0 до 16) от 0 до 40 (от 0 до 400) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона изменения выходного сигнала |
±0,25 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
±0,15 |
|
Примечание: 1) Конкретный диапазон измерений приведен в паспорте на датчик. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Масса, кг |
0,5 |
|
Габаритные размеры (диаметрхвысота), мм |
35x126 |
|
Нормальные условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность, % - Атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106, 7 |
|
Рабочие условия эксплуатации: - Температура окружающего воздуха, °С |
от -40 до +85 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
Genspec GS4200 |
4 шт. |
|
Паспорт |
- |
4 экз. |
Сведения о методах измерений
приведены в разделе 4 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
