Датчики давления Hipres HP1103
| Номер в ГРСИ РФ: | 88821-23 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма ESI Technology Ltd., Великобритания |
Датчики давления Hipres HP1103 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северовосточный шельф о. Сахалин).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88821-23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики давления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Hipres HP1103 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c6101389-00cb-0bd5-0530-62b6507906db | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма ESI Technology Ltd., Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 100 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88821-23: Описание типа
2023-88821-23.pdf
|
Скачать | 297.7 КБ | |
|
88821-23: Методика поверки
2023-mp88821-23.pdf
|
Скачать | 67.7 КБ |
Описание типа
Назначение
Датчики давления Hipres HP1103 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северовосточный шельф о. Сахалин).
Описание
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчиков для подсоединения внешних электрических цепей расположен электрический соединитель.
Датчики данного типа имеют заводские номера:
|
№ 498101 |
№ 498091 |
№ 498170 |
№ 498121 |
№ 498116 |
|
№ 498071 |
№ 498147 |
№ 498089 |
№ 498084 |
№ 498135 |
|
№ 534082 |
№ 498149 |
№ 498074 |
№ 498098 |
№ 498122 |
|
№ 534161 |
№ 498164 |
№ 498155 |
№ 498192 |
№ 498090 |
|
№ 498138 |
№ 498100 |
№ 498161 |
№ 498080 |
№ 498136 |
|
№ 498169 |
№ 498141 |
№ 498168 |
№ 498096 |
№ 498072 |
|
№ 498150 |
№ 498157 |
№ 498108 |
№ 498110 |
№ 498067 |
|
№ 498144 |
№ 498120 |
№ 498163 |
№ 498093 |
№ 498082 |
|
№ 498124 |
№ 498159 |
№ 498077 |
№ 498079 |
№ 498114 |
|
№ 498123 |
№ 498078 |
№ 498166 |
№ 498127 |
№ 498107 |
|
№ 498119 |
№ 498086 |
№ 498102 |
№ 498126 |
№ 498115 |
|
№ 498125 |
№ 498146 |
№ 498105 |
№ 498172 |
№ 498076 |
|
№ 498099 |
№ 498142 |
№ 498129 |
№ 498148 |
№ 498094 |
|
№ 498117 |
№ 498087 |
№ 498131 |
№ 498156 |
№ 498226 |
|
№ 498128 |
№ 498153 |
№ 498139 |
№ 498092 |
№ 498140 |
|
№ 498118 |
№ 498095 |
№ 498145 |
№ 498151 |
№ 498154 |
|
№ 498097 |
№ 498083 |
№ 498171 |
№ 498160 |
№ 498106 |
|
№ 498085 |
№ 498088 |
№ 498167 |
№ 498224 |
№ 498162 |
|
№ 498112 |
№ 498113 |
№ 498075 |
№ 498137 |
№ 498111 |
|
№ 498104 |
№ 498081 |
№ 498103 |
№ 498068 |
№ 498152 |
Общий вид датчиков приведен на рисунке 1.
Заводские номера нанесены методом гравировки на корпус датчика и типографским методом на этикетку, прикрепленную к датчику. Места нанесения заводского номера указаны на рисунке 2.
Пломбирование датчиков от несанкционированного доступа не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на датчики.
Рисунок 2 - Места нанесения заводского номера

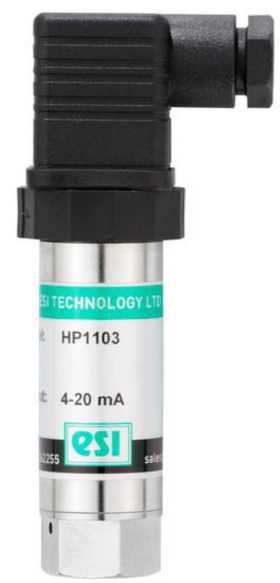

Рисунок 1 - Общий вид датчиков давления Hipres HP1103
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа (бар) 1) |
от 0 до 60 (от 0 до 600); от 0 до 100 (от 0 до 1000) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона изменений выходного сигнала |
±0,25 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
±0,15 |
|
Примечание: 1) Конкретный диапазон измерений приведен в паспорте на датчик. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Масса, кг |
0,5 |
|
Габаритные размеры (диаметр*ширинахвысота), мм |
22x35x113 |
|
Нормальные условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность, % - Атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации: - Температура окружающего воздуха, °С |
от -40 до +85 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики давления |
Hipres HP1103 |
100 шт. |
|
Паспорт |
- |
100 экз. |
Сведения о методах измерений
приведены в разделе 4 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
