Счетчики крыльчатые холодной и горячей воды СКВ

Номер в ГРСИ РФ: 88840-23
Производитель / заявитель: ООО ПК "КАН", г.Краснодар
Скачать
88840-23: Описание типа СИ Скачать 382.7 КБ
88840-23: Методика поверки Скачать 43.6 КБ
Нет данных о поставщике
Счетчики крыльчатые холодной и горячей воды СКВ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики крыльчатые холодной и горячей воды СКВ (далее - счетчики) предназначены для измерений объема сетевой воды и питьевой воды, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 88840-23
Наименование Счетчики крыльчатые холодной и горячей воды
Модель СКВ
Срок свидетельства (Или заводской номер) 18.04.2028
Производитель / Заявитель

Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН"), г. Краснодар

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 341
Найдено поверителей 11
Успешных поверок (СИ пригодно) 341 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

88840-23: Описание типа СИ Скачать 382.7 КБ
88840-23: Методика поверки Скачать 43.6 КБ

Описание типа

Назначение

Счетчики крыльчатые холодной и горячей воды СКВ (далее - счетчики) предназначены для измерений объема сетевой воды и питьевой воды, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.

Описание

Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.

Счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфту передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства в м3. Модификации счетчиков с дистанционным герконовым выходом имеют встроенный магнит, который управляет работой герконового реле.

Счетчики выпускаются в 56 модификациях, которые отличаются метрологическими характеристиками, наличием дистанционного герконового выхода, диаметром условного прохода, монтажной длиной, наличием фланцевого соединения. Структура условного обозначения счетчиков представлена в таблице 1.

Счетчик СКВ

X

X

_

X

X

X

Таблица 1

1   2      3 4 5

- Структура условного обозначения

№ поля

Описание поля

Код поля

Расшифровка

1

Обозначение применения

У

Для холодной и горячей воды

Х

Для холодной воды

2

Дистанционный герконовый выход

Д

Есть

Нет

3

Диаметр условного прохода

15

Диаметр условного прохода 15 мм

20

Диаметр условного прохода 20 мм

Продолжение таблицы 1

№ поля

Описание поля

Код поля

Расшифровка

3

Диаметр условного прохода

25

Диаметр условного прохода 25 мм

32

Диаметр условного прохода 32 мм

40

Диаметр условного прохода 40 мм

50

Диаметр условного прохода 50 мм

4

Монтажная длина

УК

Удлиненный корпус

Обычный корпус

5

Фланцевое соединение (только для счетчиков с диаметром условного прохода 50 мм)

Ф

Есть

Нет

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую часть отсчетного устройства в виде наклейки. Общий вид наклейки приведен с указанием мест нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1- Общий вид наклейки с указанием мест нанесения заводского

Общий вид счетчиков с указанием мест нанесения знака утверждения типа представлен на рисунке 2.

Место нанесения знака утверждения

Р и с у н о к 2 - Общий вид счетчиков с указанием мест нанесения знака утверждения типа

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака поверки

Технические характеристики

Т а б л и ц а 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации с диаметром условного прохода Ду

15 мм

20 мм

25 мм

32 мм

40 мм

50 мм

Метрологический класс

по ГОСТ Р 50193.1-92 (ИСО 4064/1-77):

- при вертикальной установке

A

- при горизонтальной установке

В

Расход воды, м3/ч:

- минимальный Q ть:

- класс А

0,06

0,10

0,14

0,24

0,40

1,20

- класс В

0,03

0,05

0,07

0,12

0,13

0,15

- переходный Q t:

- класс А

0,15

0,25

0,35

0,60

1,00

4,50

- класс В

0,12

0,20

0,28

0,48

0,60

0,80

- номинальный Q п

1,50

2,50

3,50

6,00

10,00

15,00

- максимальный Q max

3,00

5,00

7,00

12,00

20,00

30,00

Порог чувствительности, м3/ч, не более

0,015

0,020

0,030

0,048

0,055

0,060

Пределы допускаемой относительной

погрешности измерений объема, %,

в диапазоне расходов:

- в диапазоне Qmin < Q < Qt

± 5,0

- в диапазоне Qt < Q < Qmax

- для СКВУх-ххх

± 3,0

- для СКВХх-ххх

± 2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации с диаметром условного прохода Ду

15 мм

20 мм

25 мм

32 мм

40 мм

50 мм

Максимальное рабочее давление, МПа

1,6

Потеря давления при максимальном расходе (Q max), МПа, не более

0,1

Диапазон рабочих температур воды, °С: - для СКВУх-ххх - для СКВХх-ххх

от +5 до +90 от +5 до +30

Цена деления, м3, не более

0,0001

0,001

Емкость счетного механизма, м3

99999

Габаритные размеры, мм, не более:

- высота

- длина

- ширина

110

205 95

130

230

95

116

260

100

116

260

100

162

300

125

180

300

165

Масса, кг, не более

0,6

0,7

2,2

2,5

4,5

11,2

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +5 до +60

98 от 84 до 107

Средняя наработка на отказ, ч, не менее

100000

Полный средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на лицевую часть отсчетного устройства методом лазерной печати, на паспорт и руководство по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик крыльчатый холодной и горячей воды

СКВ

1 шт.

Паспорт

4213-001-65843100-2010

1 экз.

Руководство по эксплуатации

РЭ 4213-001-65843100-2010

1 экз.*

* - По требованию Заказчика

Сведения о методах измерений

приведены в разделе 2 «Устройство и принцип работы счетчиков» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 4213-001-65843100-2010 «Счетчики крыльчатые одноструйные холодной и горячей воды СКВХ, СКВУ, счетчики крыльчатые многоструйные холодной и горячей воды СКВХ, СКВМ, СКВУ, счетчики турбинные холодной и горячей воды ВСТ-Х, ВСТ-У. Технические условия».

Смотрите также

Default ALL-Pribors Device Photo
88851-23
В7-53 Вольтметры универсальные
Унитарное предприятие "Завод СВТ" (УП "Завод СВТ"), Республика Беларусь
Вольтметры универсальные В7-53 (далее - вольтметры) предназначены для измерения напряжения постоянного и переменного тока, сопротивления постоянному току, силы постоянного и переменного тока, частоты и периода сигналов.
Default ALL-Pribors Device Photo
88852-23
КП-01 Комплексы поверочные
Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь
Комплексы поверочные KII — 01 (далее - комплексы) предназначены для воспроизведения частоты вращения вала в диапазоне от 0,0346 до 25,8835 Гц, соответствующей значению имитируемой скорости пора в диапазоне от 0,4 до 75,0 м/с и угла поворота оси румбо...
Default ALL-Pribors Device Photo
88856-23

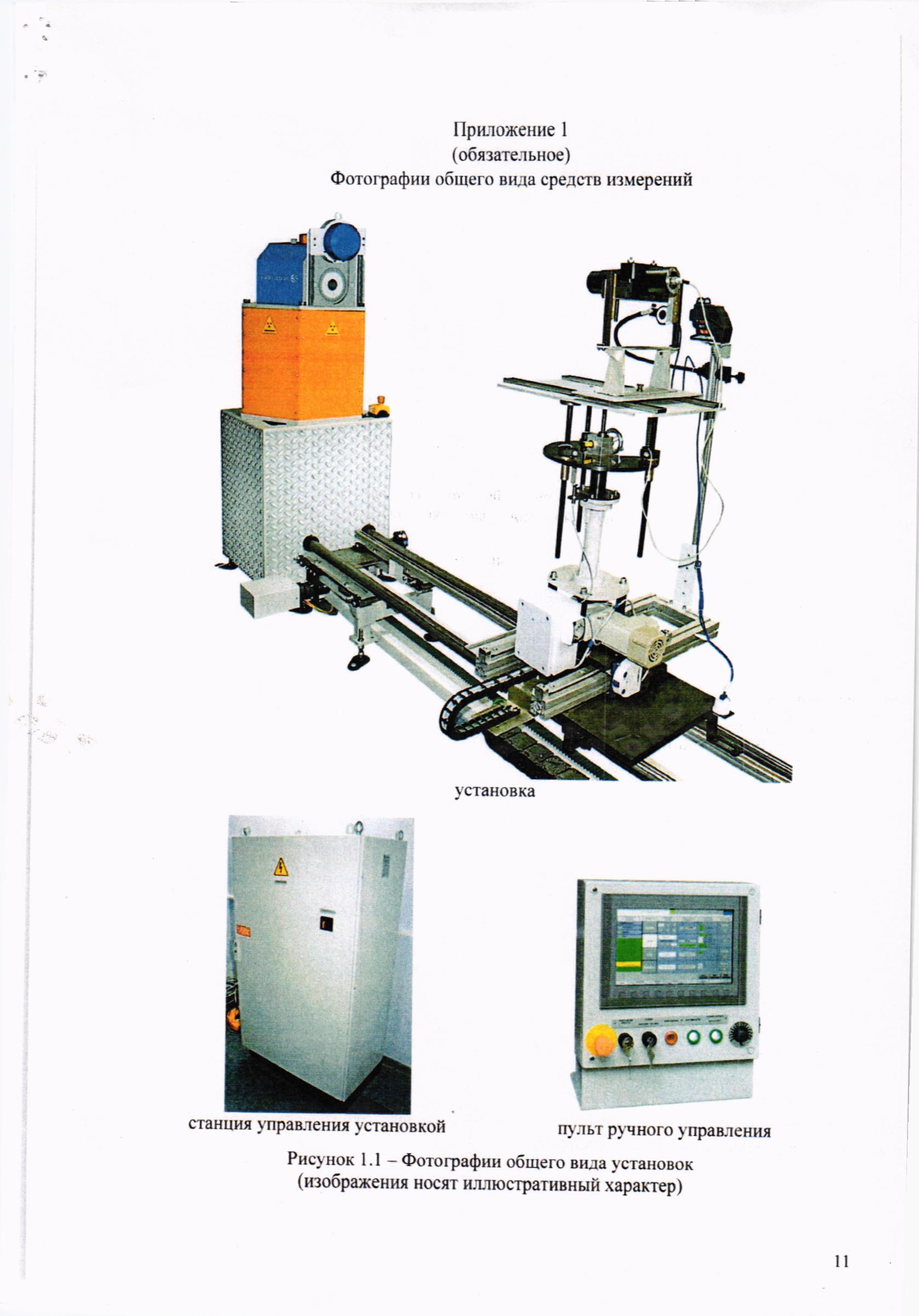

УДГА-РМ9100 Установки дозиметрические гамма - излучения автоматизированные
