Потенциостаты-гальваностаты PS
| Номер в ГРСИ РФ: | 88875-23 |
|---|---|
| Категория: | Потенциостаты |
| Производитель / заявитель: | ИП Астафьева Юлия Андреевна, г.Черноголовка |
Потенциостаты-гальваностаты РS (далее по тексту - приборы) предназначены для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88875-23 |
| Наименование | Потенциостаты-гальваностаты |
| Модель | PS |
| Срок свидетельства (Или заводской номер) | 20.04.2028 |
Производитель / Заявитель
Индивидуальный предприниматель Астафьева Юлия Андреевна (ИП Астафьева Юлия Андреевна). Московская обл., г. Черноголовка
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 129 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.07.2025 |
Поверители
Скачать
| 88875-23: Описание типа | Скачать | 717.6 КБ | |
| 88875-23: Методика поверки | Скачать | 4.6 MБ |
Описание типа
Назначение
Потенциостаты-гальваностаты PS (далее по тексту - приборы) предназначены для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.
Описание
Принцип действия потенциостатов-гальваностатов PS основан на обеспечении заданного закона изменения потенциала или тока при электрохимических измерениях путем формировании регулируемых и стабилизированных напряжения и силы постоянного тока, которые не зависят от процессов, происходящих в электрохимической ячейке.
Приборы могут функционировать в режиме стабилизации напряжения (режим потенциостата) или в режиме стабилизации тока (режим гальваностата). Регулировка выходных напряжения и силы тока осуществляется независимо на основе сигналов обратной связи, поступающих с электродов электрохимической ячейки и обрабатываемых микроконтроллером, который формирует управляющие сигналы для встроенного источника напряжения и тока. Приборы позволяют работать по двух, трех или четырехэлектродной схемам подключения к электрохимической ячейке. В выключенном состоянии или в режиме ожидания, выход приборов подключен к внутреннему эквиваленту нагрузки.
Управление приборами, их конфигурирование, обработка, вывод и хранение результатов измерений осуществляется через интерфейс связи USB с помощью прикладного программного обеспечения SmartSoft, предустановленного на внешнем персональном компьютере (ПК). Микроконтроллер приборов контролирует выполнение созданной пользователем программы, анализирует данные тока, потенциала, рассчитывает заряд, проверяет наличие перегрузок, признаков остановки и выполняет остальные рабочие функции.
Приборы имеют собственную энергонезависимую память, в которую резервируются все данные, получаемые в ходе работы. После запуска прибор может быть отключен от компьютера для автономной работы.
Приборы выпускаются в девяти модификациях: PS-10-1, PS-10-4, PS-20, PS-30, PS-50, PS-60, PS-65, PS-80, PS-250.
Модификация PS-30 выпускается в трех исполнениях PS-30A, PS-30B, PS-30BF. Модификация PS-80 выпускается в двух исполнениях: PS-80A, PS-80B.
Модификации приборов отличаются количеством каналов, максимальным напряжением, максимальным током, количеством диапазонов напряжения и тока, а также конструктивным исполнением.
Исполнения приборов отличаются между собой количеством предустановленных методик работы, максимальным напряжением, максимальным током, количеством диапазонов напряжения и тока.
Модификации приборов PS-30, PS-80 относятся к лабораторной серии.
Модификации приборов PS-60, PS-65 относятся к высоковольтной профессиональной серии.
Модификации приборов PS-10-1, PS-10-4, PS-20, PS-50, PS-250 относятся к профессиональной серии.
Основные узлы приборов: микроконтроллер, аналого-цифровой преобразователь (АЦП), цифро-аналоговый преобразователь (ЦАП), селектор, коммутатор, предварительные усилители напряжения и тока, усилитель мощности, эквивалент нагрузки, источник питания.
Конструктивно приборы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.
На передней панели приборов расположены: разъемы для подключения электрохимической ячейки, разъем универсального аналого-цифрового интерфейса, вентиляционные отверстия, тумблер включения с индикацией питания, разъем для подключения экрана ячейки.
На задней панели приборов расположены: разъем сети питания, гнездо предохранителя, клемма заземления, вентилятор охлаждения, разъем интерфейса USB.
Общий вид приборов представлен на рисунках 1 - 11.
Нанесение знака поверки на приборы не предусмотрено.
Пломбирование приборов не предусмотрено.
Место нанесения заводских номеров - на нижней панели корпуса на металлической табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 12.
По условиям эксплуатации потенциостаты-гальваностаты PS являются лабораторными приборами.
Потенциостаты-гальваностаты PS производятся под торговой маркой SmartStat®, свидетельство на товарный знак № 662613.
Рисунок 1 - Общий вид потенциостатов-гальваностатов PS-10-1
Рисунок 2 - Общий вид потенциостатов-гальваностатов PS-10-4
Рисунок 3 - Общий вид потенциостатов-гальваностатов PS-20
Рисунок 4 - Общий вид потенциостатов-гальваностатов PS-30
Рисунок 5 - Общий вид потенциостатов-гальваностатов PS-50
Рисунок 6 - Общий вид потенциостатов-гальваностатов PS-60
Рисунок 7 - Общий вид потенциостатов-гальваностатов PS-65

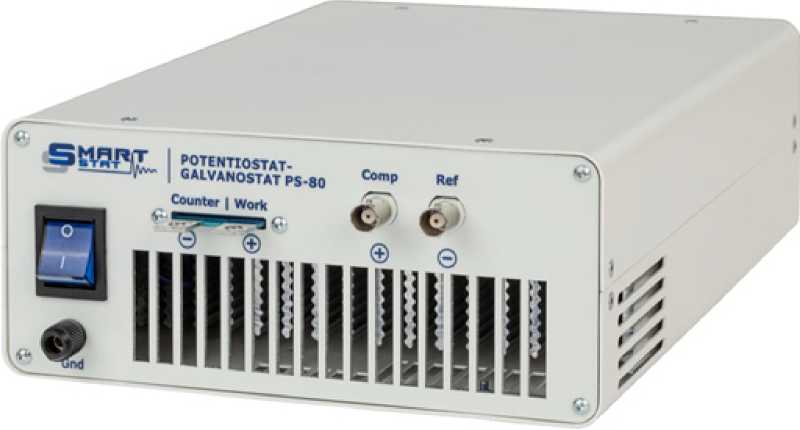

Рисунок 8 - Общий вид потенциостатов-гальваностатов PS-80
Рисунок 9 - Общий вид потенциостатов-гальваностатов PS-250
Рисунок 10 - Общий вид потенциостатов-гальваностатов PS-10-1, PS-10-4, PS-20, PS-50, PS-60, PS-65, PS-250. Вид сзади

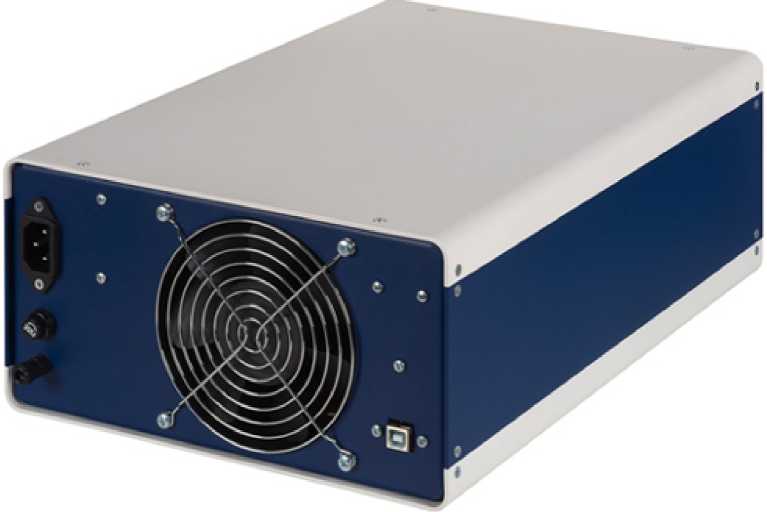

Рисунок 11 - Общий вид потенциостатов-гальваностатов PS-30, PS-80. Вид сзади
Место нанесения
заводских номеров
Рисунок 12 - Обозначение места нанесения заводских номеров
Программное обеспечение
Встроенное программное обеспечение (ПО) приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО), не ниже |
2 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведения напряжения постоянного тока, В: - модификации PS-10-1, PS-10-4, PS-20 |
от -5 до +5 |
|
- модификация PS-30 исполнение PS-30A |
от -5 до +5; от -12 до +12 |
|
- модификация PS-30 исполнения PS-30B, PS-30BF |
от -2,5 до +2,5; от -5 до +5; от -12 до +12 |
|
- модификация PS-50 |
от -5 до +5; от -12 до +12 |
|
- модификации PS-60, PS-65 |
от -5 до +5; от -30 до +30 |
|
- модификация PS-80 исполнения PS-8OA, PS-80B |
от -5 до +5; от -9 до +9 |
|
- модификация PS-250 |
от -5 до +5; от -9 до +9 |
|
Пределы допускаемой приведенной погрешности воспроизведения напряжения постоянного тока, % 1) |
±0,1 |
|
Диапазоны воспроизведения силы постоянного тока: - модификации PS-10-1, PS-10-4 |
от -1 до +1 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА |
|
- модификация PS-20 |
от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА |
|
- модификация PS-30 исполнение PS-30A |
от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА |
|
- модификация PS-30 исполнения PS-30B, PS-30BF |
от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА |
|
- модификация PS-50 |
от -4 до +4 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА; от - 2 до + 2 нА |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- модификации PS-60, PS-65 - модификация PS-80 исполнения PS-8OA, PS-80B - модификация PS-250 |
от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА от -8 до +8 А; -1 до +1 А; от -100 до +100 мА; от -10 до +10 мА; от -1 до +1 мА от -25 до +25 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % 1) - модификации PS-10-1, PS-10-4 - модификация PS-20 - модификация PS-30 исполнение PS-30A - модификация PS-30 исполнения PS-30B, PS-30BF - модификация PS-50 |
±0,5 в диапазоне от -1 до +1 А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА; ±2 в диапазоне от -20 до +20 нА ±0,5 в диапазоне от -2 до +2А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА; ±2 в диапазоне от -20 до +20 нА ±0,5 в диапазоне от -2 до +2 А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА ±0,5 в диапазоне от -2 до +2 А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА; ±2 в диапазоне от -20 до +20 нА ±0,5 в диапазоне от -4 до +4 А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА; ±2 в диапазоне от -20 до +20 нА; ±4 в диапазоне от -2 до +2 нА |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- модификации PS-60, PS-65 |
±0,5 в диапазоне от -2 до +2 А; ±0,1 в диапазонах от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; ±0,5 в диапазоне от -2 до +2 мкА; ±1 в диапазоне от -200 до +200 нА; ±2 в диапазоне от -20 до +20 нА |
|
- модификация PS-80 исполнения PS-8OA, PS-80B |
±1 в диапазоне от -8 до +8 А; ±0,5 в диапазоне от -1 до +1 А; ±0,1 в диапазонах от -100 до +100 мА; от -10 до +10 мА; от -1 до +1 мкА |
|
- модификация PS-250 |
±1 в диапазоне от -25 до +25 А; ±0,1 в диапазонах от -200 до +200 нА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА |
|
Примечание - 1) за нормирующее значение при определении приведенной погрешности принимается верхний предел воспроизведения | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт.: | |
|
- модификации PS-10-1, PS-20, PS-30, PS-50, PS-60, PS-65, | |
|
PS-80, PS-250 |
1 |
|
- модификация PS-10-4 |
4 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
- модификации PS-10-1, PS-10-4, PS-20, PS-50, PS-60, PS-65 |
436x261x143 |
|
- модификация PS-30 |
310x208x96 |
|
- модификация PS-80 |
313x208x96 |
|
- модификация PS-250 |
458x261x143 |
|
Масса, кг, не более: | |
|
- модификация PS-10-1 |
9,4 |
|
- модификация PS-10-4 |
12 |
|
- модификация PS-20 |
10,5 |
|
- модификация PS-30 исполнения PS-30А и PS-30B |
3,8 |
|
- модификация PS-30 исполнение PS-30BF |
3,9 |
|
- модификация PS-50 |
10,7 |
|
- модификация PS-60 |
10,8 |
|
- модификация PS-65 |
10,7 |
|
- модификация PS-80 |
3,9 |
|
- модификация PS-250 |
12 |
|
Рабочие условия измерений: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
45 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на приборы не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Потенциостат-гальваностат (модификация по заказу) |
PS-10-1, PS-10-4, PS-20, PS-30, PS-50, PS-60, PS-65, PS-80, PS-250 |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Кабель измерительный экранированный с зажимом «крокодил» |
_ |
4 шт. 1) 14 шт. 2) 6 шт.3) 8 шт. 5) 2 шт. 4), 6) |
|
Двойной кабель измерительный силовой с зажимом крокодил |
SmartTwist |
1 шт. 4), 6) |
|
Кабель USB |
_ |
1 шт. |
|
Кабель заземления-экранирования |
_ |
1 шт. |
|
Сетевой стабилизатор двойного преобразования |
1 шт. 4) | |
|
Флеш-накопитель USB с ПО SmartSoft, драйверами и документацией |
_ |
1 шт. |
|
Коробка упаковочная |
_ |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.43-002-01-0119244659-2022 7) РЭ 26.51.43-002-02-0119244659-2022 8) РЭ 26.51.43-002-03-0119244659-2022 9) |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Примечания: 1) - для модификаций PS-10-1, PS-20, PS-60, PS-30; 2) - для модификации PS-10-4; 3) - для модификации PS-50; 4) - для модификации PS-250; 5) - для модификаций PS-65; 6) - для модификации PS-80; 7) - для модификаций PS-10-1, PS-10-4, PS-20, PS-50, PS-250; 8) - для модификаций PS-60, PS-65; 9) - для модификаций PS-30, PS-80 | ||
Сведения о методах измерений
приведены в руководствах по эксплуатации РЭ 26.51.43-002-01-0119244659-2022, РЭ 26.51.43-002-02-0119244659-2022, РЭ 26.51.43-002-03-0119244659-2022 в разделе 9 (10).
«Приемка, установка и подключение прибора».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ТУ 26.51.43-002-0119244659-2022 «Потенциостаты-гальваностаты PS. Технические условия».
