Акселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.

Информация по Госреестру

Основные данные
Номер по Госреестру 88928-23
Наименование Акселерометры
Модель 1V
Срок свидетельства (Или заводской номер) 02.05.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 304
Найдено поверителей 2
Успешных поверок (СИ пригодно) 304 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

88928-23: Описание типа Скачать 815.7 КБ
88928-23: Методика поверки Скачать 6.1 MБ

Описание типа

Назначение

Акселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.

Описание

Принцип действия акселерометров основан на преобразовании воздействующего переменного (вибрационного или ударного) ускорения в пропорциональные низкоомные сигналы электрического напряжения.

Конструктивно акселерометры представляют собой пьезокерамический или пьезокристаллический чувствительный элемент, инерционную массу, согласующий усилитель, сигнальные выводы и разъём, заключённые в металлический корпус. Акселерометры условно делятся на: общего назначения - 1V1; промышленные - 1V2; ударные - 1V3; высокочувствительные - 1V4, подводные 1V7.

Акселерометры имеют модификации 1V105HA-1, 1V105HA-10, 1V105HA-100, 1V106HA-10,  1V106HA-100,  1V106HA-500,  1V106HB-10,  1V106HB-100,  1V106HB-500,

1V107HA-10,  1V107HA-30,  1V107HG-10,  1V107HG-30,  1V108TA-10,  1V108TA-100,

1V108TA-500,  1V108TB-10,  1V108TB-100,  1V108TB-500,  1V108HA-10,  1V108HA-100,

1V108HA-500, 1V108HB-10, 1V108HB-100, 1V108HB-500, 1V157HC-10, 1V157HC-30, 1V157HC-100, 1V157HC-500, 1V157HC-1000, 1V158HA-1, 1V158HA-10, 1V158HA-30, 1V158HA-50,

1V158HA-1000,  1V211TT-100,  1V212TH-10,  1V213HH-10,  1V213HH-100,  1V223HP-10,

1V224HP-10, 1V242TA-100, 1V242TA-200, 1V242TA-500, 1V242TH-100, 1V242TH-200, 1V242TH-500, 1V242TM-100, 1V242TM-200, 1V242TM-500, 1V251HA-100, 1V251HM-100, 1V252HA-100,  1V252HM-100,  1V253HA-20,  1V253HM-20,  1V265HN-10,  1V265HN-30,

1V265HN-100, 1V266HN-10, 1V266HN-30, 1V290HA-10, 1V290HA-10-01, 1V290HA-10-02,

1V290HA-100, 1V290HA-100-01, 1V290HA-100-02, 1V295HT-10, 1V295HT-30, 1V295HT-100, 1V296HT-10, 1V296HT-30, 1V296HT-100, 1V304HA-0,5, 1V305TB-1, 1V421TA, 1V752HA-10, 1V752HA-30, 1V752HA-50, 1V752HA-100.

Модификации акселерометров различаются амплитудным и частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.

Общий вид акселерометров приведён на рисунках 1 и 2. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.

Пломбирование акселерометров не предусмотрено.

Структура обозначений акселерометров (символы «Х» могут отсутствовать):

ХХ

-ХХ (Т)

обозначение, определяющее наличие выхода по температуре значение коэффициента преобразования, мВ/g (до 4-х символов)

буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; М - кабельный вывод в металлорукаве;

В - соединитель одно контактный (10-32 UNF);

C - соединитель четырёх контактный (1/4-28 UNF);

Н - соединитель двух контактный (5/8-24 UNEF);

N - соединитель четырёх контактный (М12* 1);

Т - соединитель трёх контактный (5/8-24 UNEF);

Р - соединитель 2РМГ14Б4Ш; S - соединитель SMA;

G - соединитель одно контактный (М2,5*0,35)____________________________

буквенное обозначение, определяющее направление сигнальных выводов:

Т - вертикальное расположение; Н - горизонтальное расположение____________

порядковый номер разработки_______________________________________________

порядковый номер в соответствии с назначением: 1 - акселерометры общего назначения;

2 - промышленные акселерометры; 3 - ударные акселерометры;

4 - высокочувствительные акселерометры; 7 - подводные акселерометры

буквенное обозначение, соответствующее выходному сигналу: V - напряжение индекс измеряемой физической величины: 1 - ускорение

Таблица 1 - Конструктивные особенности акселерометров

Модификация

Конструктивные особенности

Кол-во изм. осей

Способ крепления

Тип выхода

Материал корпуса

1

2

3

4

5

1V105HA-XX

1

резьбовой хвостовик 10-32 UNF

горизонтальный встроенный кабель

титановый сплав

1V106HA-XX

шпилька M3

1V106HB-XX

горизонтальный разъём (10-32 UNF)

1V107HA-XX

клеевой

горизонтальный встроенный кабель

нержавеющая сталь

1V107HG-XX

горизонтальный разъём (M2,5)

1V108TB-XX

вертикальный разъём (10-32 UNF)

титановый сплав

1V108TA-XX

вертикальный встроенный кабель

1V108HB-XX

горизонтальный разъём (10-32 UNF)

1V108HA-XX

горизонтальный встроенный кабель

1V157HC-XX

3

винт M3;

шпилька M5; клеевой

горизонтальный разъём (4-конт. 1/4-28 UNF)

нержавеющая сталь

1V158HA-XX

шпилька M5; клеевой

горизонтальный встроенный кабель

титановый сплав

1V421TA

1

резьбовой хвостовик M14

вертикальный встроенный кабель

нержавеющая сталь

1

2

3

4

5

1V752HA-XX

3

шпилька M5

горизонтальный встроенный кабель

нержавеющая сталь

1V211TT-100

1

шпилька M6

вертикальный разъём (3-конт. 5/8-24 UNEF)

нержавеющая сталь

1V212TH-10

вертикальный разъём (2-конт. 5/8-24 UNEF)

1V242TH-XX

1V242TA-XX

вертикальный встроенный кабель

1V242TM-XX

вертикальный встроенный кабель с металлорукавом

1V213HH-XX

винт M6

горизонтальный разъём (2-конт. 5/8-24 UNEF)

1V223HP-10

3 винта М4

разъём 2РМГ14Б4Ш

1V224HP-10

4 винта M4

1V251HA-100

3

4 винта M3

горизонтальный встроенный кабель

нержавеющая сталь

1V252HA-100

1V253HA-20

1V251HM-100

горизонтальный встроенный кабель с металлорукавом

1V252HM-100

1V253HM-20

1V265HN-XX

винт M6 (невыпадающий)

горизонтальный разъём (4-конт. М12*1)

1V266HN-XX

винт M6

1V290HA-XX-XX

2

клеевое

горизонтальный встроенный кабель

1V295HT-XX

винт M6

горизонтальный разъём (3-конт. 5/8-24 UNEF)

1V296HT-XX

1V304HA-0,5

1

клеевой

горизонтальный встроенный кабель

титановый сплав

1V305TB-1

резьбовой

хвостовик M6

вертикальный разъём (10-32 UNF)

а) 1V105HA-XX

д) 1V107HA-XX

б) 1V106HB-XX

е) 1V108TA-XX

в) 1V106HA-XX  г) 1V107HG-XX

з) 1V108HB-XX и) 1V108HA-XX

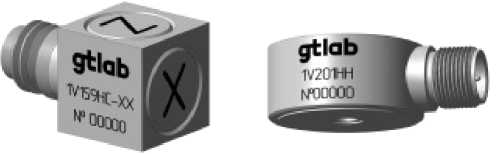

к) 1V157HC-XX

Рисунок 1 - Общий вид акселерометров

ж) 1V108TB-XX

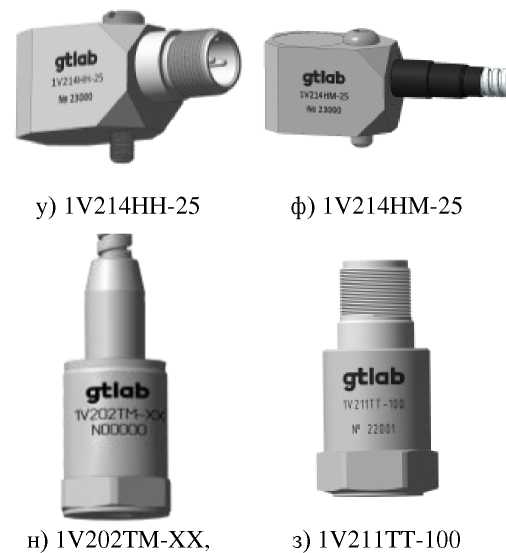

a)1V158HA-XX       б) 1V211TT-100

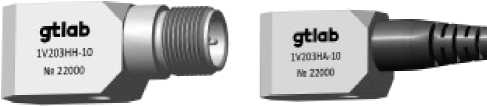

в) 1V212TH-10       г) 1V213HH-XX

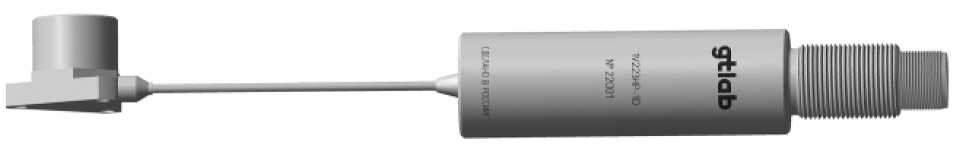

д) 1V223HP-10

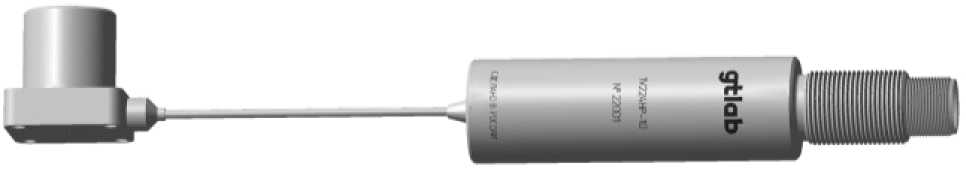

е) 1V224HP-10

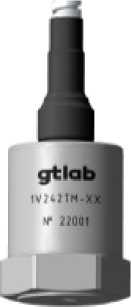

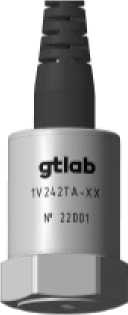

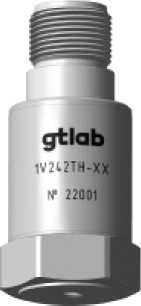

ж) 1V242TH-XX     з) 1V242TA-XX  и) 1V242TM-XX

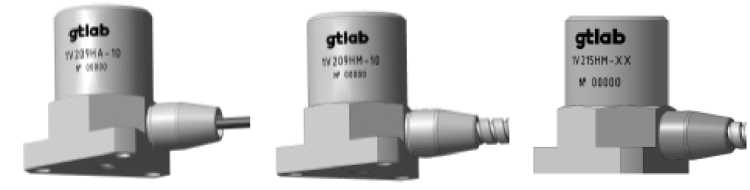

к) 1V251HA-100, 1V252HA-100, 1V253HA-20

л) 1V251HM-100, 1V252HM-100,

1V253HM-20

м) 1V265HN-XX

н) 1V266HN-XX

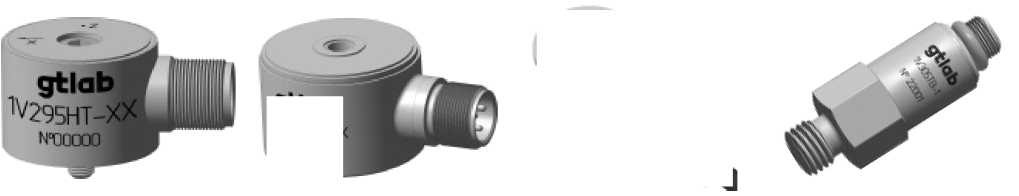

п) 1V295HT-XX

р) 1V296HT-XX

gtlab

М21ТА

ЫТ1ППОО I

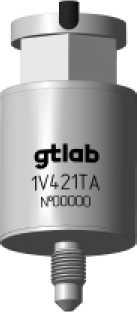

у) 1V421TA

ф) 1V752HA-XX

с) 1V304HA-0,5     т) 1V305TB-1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2):

- для 1V157HC-1000

100

- для 1VXXXXX-500

50

- для 1V242XX-200

20

- для 1VXXXXX-100, 1V290HA-100-XX

10

- для 1VXXXXX-50

5

- для 1VXXXXX-30

3

- для 1V253XX-20

2

- для 1VXXXXX-10, 1V290HA-10-XX

1

- для 1VXXXXX-1

0,1

- для 1 V304HA-0,5

0,05

- для 1V421TA на базовой частоте 1000 Гц:

- канал 1

1000

- канал 2

25

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:

- для всех модификаций (кроме 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V208XX-100,  1V211TT-100, 1V223HP-10,  1V224HP-10,  1V265HN-XX,

1V266HN-XX,    1V290HA-XX-XX,    1V295HT-XX,    1V296HN-XX,

1V304HA-0,5, 1V305TB-1, 1V421TA)

±10

- для 1V208XX-100, 1V211TT-100, 1V223HP-10, 1V224HP-10

±5

- для 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V265HN-XX, 1V266HN-

ХХ, 1V295HT-XX, 1V296HT-XX

±15

- для 1V290HA-XX-XX, 1V304HA-0,5, 1V305TB-1, 1V421TA

±20

Диапазон измерений амплитуды ускорения, м/с2: - для 1V421TA:

- канал 1

от 0,05 до 1,8

- канал 2

от 0,1 до 70

- для 1V157HC-1000

от 0,05 до 50

- для 1VXXXXX-500

от 0,1 до 100

- для 1V252XX-100

от 0,1 до 190

- для 1V242TX-200

от 0,1 до 250

- для 1V253HA-20, 1V253HM-20

от 0,1 до 390

- для 1VXXXXX-100 (кроме 1V252XX-100), 1V290HA-100-XX

от 0,5 до 500

- для 1V158HA-50, 1V752HA-50

от 1 до 1000

- для 1VXXXXX-30

от 1 до 1600

- для 1VXXXXX-10, 1V290HA-10-XX

от 5 до 5000

- для 1VXXXXX-1

от 50 до 50000

- для 1V304HA-0,5

от 100 до 100000

Нелинейность амплитудной характеристики, %, в пределах:

- от минимального измеряемого ускорения до 300 м/с2 включительно

±1

- от 300 м/с2 до максимального измеряемого ускорения

±4

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1V290HA-XX, 1V290HA-XX-XX

2

- для 1V251XX-100, 1V252XX-100, 1V253XX-20

5

- для 1V242XX-500

8

- для 1V242XX-100, 1V242XX-200

12

Наименование характеристики

Значение

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1V213HH-100,   1V223HP-10,   1V224HP-10,   1V265HN-XX,

1V266HN-100, 1V295HT-XX, 1V296HT-100

15

- для 1V421TA

16

- для 1V157HC-500, 1V157HC-1000

20

- для 1V106XX-500,   1V157HC-10,   1V157HC-30,   1V157HC-100,

1V158HA-XX, 1V211TT-100, 1V212TH-10, 1V752HA-XX, 1V266HN-30,

1V296HT-30

30

- для 1V1O6XX-10, 1V106XX-100

40

- для 1V108XX-XX

45

- для 1V105HA-10,   1V105HA-100,   1V107HX-XX,   1V213HH-10,

1V266HN-10, 1V296HT-10

50

- для 1V105HA-1

60

- для 1V304HA-0,5, 1V305TB-1

90

Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц:

- для 1V105HA-1

от 4 до 18000

- для 1V105HA-10, 1V105HA-100

от 4 до 15000

- для 1V106XX-10, 1V106XX-100

от 0,5 до 12000

- для 1V106XX-500, 1V157HC-10, 1V157HC-30, 1V157HC-100

от 0,5 до 10000

- для 1V107HX-XX, 1V108XX-XX

от 0,5 до 15000

- для 1V157HC-500, 1V157HC-1000

от 0,5 до 6000

- для 1V158HA-XX, 1V752HA-XX

от 1 до 10000

- для 1V211TT-100

от 30 до 10000

- для 1V212TH-10

от 0,5 до 9000

- для 1V213HH-10, 1V266HN-10, 1V296HT-10

от 1 до 20000

- для 1V213HH-100, 1V266HN-100, 1V296HT-100

от 1 до 12000

- для 1V223HP-10, 1V224HP-10

от 20 до 5000

- для 1V242XX-100, 1V242XX-200

от 0,1 до 4000

- для 1V242XX-500

от 0,1 до 2500

- для 1V251XX-100

от 1 до 800

- для 1V252XX-100, 1V253XX-20

от 0,1 до 800

- для 1V265HN-XX, 1V295HT-XX

от 1 до 5000

- для 1V266HN-30, 1V296HT-30

от 1 до 15000

- для 1V290HA-XX, 1V290HA-XX-XX

от 5 до 500

- для 1V304HA-0,5

от 20 до 20000

- для 1V305TB-1

от 5 до 10000

- для 1V421TA

от 800 до 4000

Относительный коэффициент поперечного преобразования, %, не более:

- для всех модификаций (кроме 1V252XX-100, 1V253XX-20)

5

- для 1V252XX-100, 1V253XX-20

3

Основная относительная погрешность измерений ускорения в рабочих

диапазонах амплитуд и частот, %, в пределах

±15

Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах

±0,2

Нормальные условия измерений

- температура окружающей среды, °С

от +18 до +25

- относительная влажность воздуха, %, не более

80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон частот (неравномерность частотной характеристики

в пределах ±45 %)*, Гц:

- для 1V105HA-1

- для 1V105HA-10, 1V105HA-100

- для 1V1O6XX-10, 1V106XX-100

- для 1V106XX-500, 1V212TH-10

- для 1V107HX-XX, 1V108XX-XX

- для 1V157HC-10, 1V157HC-30, 1V157HC-100

- для 1V157HC-500, 1V157HC-1000

- для 1V158HA-XX, 1V752HA-XX

- для 1V211TT-100

- для 1V266HN-30, 1V296HT-30

- для 1V213HH-10, 1V266HN-10, 1V296HT-10

- для 1V213HH-100, 1V266HN-100, 1V296HT-100

- для 1V223HP-10, 1V224HP-10

- для 1V242XX-100, 1V242XX-200

- для 1V242XX-500

- для 1V251XX-100

- для 1V252XX-100, 1V253XX-20

- для 1V265HN-XX, 1V295HT-XX

- для 1V290HA-XX, 1V290HA-XX-XX

- для 1V304HA-0,5

- для 1V305TB-1

- для 1V421TA

* - не нормируемый диапазон, определяется при заказе и указывается в паспс щий за указанные границы)

от 1 до 30000 от 1 до 24000 от 0,3 до 20000 от 0,3 до 15000 от 0,3 до 22500 от 0,2 до 15000 от 0,2 до 10000 от 0,5 до 15000 от 10 до 15000 от 0,8 до 20000 от 0,8 до 25000 от 0,8 до 15000 от 10 до 8000 от 0,1 до 6000 от 0,1 до 4000 от 0,5 до 2400 от 0,1 до 2400 от 0,5 до 7000 от 1 до 1000 от 10 до 45000 от 1 до 25000 от 500 до 6000

>рте (не выходя-

Параметры питания:

а) для  всех  модификаций  (кроме  1V223HP-10,   1V224HP-10,

1V252XX-100, 1V253XX-20, 1V421TA):

- напряжение постоянного тока, В

- ток питания, мА

б) для 1V223HP-10, 1V224HP-10:

- напряжение постоянного тока, В

- ток питания, мА

в) для 1V252XX-100:

- напряжение постоянного тока, В

- ток потребления, мА, не более

г) для 1V253XX-20:

- напряжение постоянного тока, В

- ток потребления, мА, не более

д) для 1V421TA

- двухполярное напряжение постоянного тока, В

- ток потребления, мА, не более

от +18 до +30 от 2 до 20

от -18 до -30

от 2 до 20

от +4,5 до +25

10

от +3 до +5,5 3

±(3,3±0,1)

±10

Масса (без кабеля), г, не более:

- для 1 V304HA-0,5

- для 1V107HX-XX

- для 1V105HA-XX

- для 1V108XX-XX, 1V305TB-1

- для 1V158HA-1

- для 1V158HA-10, 1V158HA-30, 1V158HA-50, 1V158HA-100

0,13 1,7 2,6 5,0

6,5

7,5

Наименование характеристики

Значение

Масса (без кабеля), г, не более:

- для 1V106XX-XX

- для 1V290HA-XX, 1V290HA-XX-XX

- для 1V752HA-XX

- для 1V212TH-10

- для 1V157HC-XX

- для 1V211TT-100, 1V213HH-10

- для 1V213HH-100

- для 1V265HN-XX, 1V295HT-XX

- для 1V251XX-100, 1V252XX-100, 1V253XX-20

- для 1V223HP-10

- для 1V266HN-10, 1V296HT-10

- для 1V242XX-XX, 1V266HN-30, 1V296HT-30

- для 1V266HN-100, 1V296HT-100

- для 1V224HP-10

- для 1V421TA

8,5 9,0 11 52 65 70 80 88 90 95

100 110

115 125 900

Габаритные размеры, мм, не более:

а) диаметрхвысота:

- для 1V105HA-XX

- для 1V106XX-XX

- для 1V211TT-100

- для 1V212TH-10

- для 1V223HP-10

- для 1V224HP-10

- для 1V242TA-XX, 1V242TM-XX

- для 1V242TH-XX

- для 1V251XX-100, 1V252XX-100, 1V253XX-20

- для 1V290HA-XX

- для 1V290HA-XX-01

- для 1V290HA-XX-02

- для 1V304HA-0,5

- для 1V305TB-1

- для 1V421TA

б) длинахширинахвысота:

- для 1V107HX-XX

- для 1V108TA-XX, 1V108TB-XX

- для 1V157HC-XX

- для 1V158HA-XX, 1V752HA-XX

- для 1V213HH-XX

- для 1V265HN-XX, 1V295HT-XX

- для 1V266HN-XX, 1V296HT-XX

10,0Х8,0

16,0Х10,0

24,0x52,0

18,0x46,0

30,2x23,5

24,7x33,0

24,0x37,0

24,0x57,0

26,0x23,0

7,3x38,0

7,8x38,0

8,8x38,0 3,0x2,6

9,0x16,5

117,0x54,0

12,4x7,8x3,8 10,0x10,0x10,0 19,5x19,5x19,5 12,0x12,0x12,0 51,0x18,0x26,5 52,0x35,0x25,0 59,0x40,0x26,5

Рабочие условия эксплуатации:

а) температура окружающего воздуха, °С:

- для всех модификаций (кроме 1V211TT-100, 1V212TH-10, 1V213HH-XX,  1V223HP-10,  1V224HP-10,  1V251XX-100,  1V252XX-100,

1V253XX-20, 1V421TA)

- для 1V211TT-100

- для 1V212TH-10, 1V213HH-XX, 1V266HN-XX, 1V296HT-XX

- для 1V251XX-100, 1V252XX-100

- для 1V253XX-20

- для 1V421TA

от -55 до +125 от -50 до +125 от -55 до +150 от -40 до +125 от -40 до +85 от -40 до +50

Наименование характеристики

Значение

Рабочие условия эксплуатации:

а) температура окружающего воздуха, °С:

- для 1V223HP-10, 1V224HP-10:

- для датчика

- для электронного блока

б) относительная влажность воздуха при температуре +35 °С, %, не более:

- для всех модификаций (кроме 1V752HA-XX)

- для 1V752HA-XX

от -60 до +400 от -40 до +125

95

100

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402159.ХХХ-ХХПС и руководства по эксплуатации ГТБВ.400201.003РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 4 - Комплектность акселерометра

Наименование

Обозначение

Количество

Акселерометр

1VXXXXX-XX*

1 шт.

Акселерометр 1VXXXXX-XX. Паспорт

ГТБВ.402159.ХХХ-ХХПС

1 шт.

Дополнительные принадлежности

по требованию

Акселерометры 1V. Руководство по эксплуатации

ГТБВ.400201.003РЭ

1 экз. на партию

* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методах измерений

приведены в ГТБВ.400201.003РЭ, раздел 2 «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

ГТБВ.400201.003ТУ. Акселерометры 1V. Технические условия.

Другие Акселерометры

88964-23
ASM Акселерометры миниатюрные
YMC PIEZOTRONICS INC, Китай
Акселерометры миниатюрные ASM (далее — акселерометры) предназначены для измерений и преобразований значений параметров вибрационных и ударных ускорений в электрический сигнал.
89933-23
ASM Акселерометры трехосевые
"YMC PIEZOTRONICS INC.", Китай
Акселерометры трехосевые ASM (далее - акселерометры) предназначены для измерений вибрационного и ударного ускорения.
90403-23
ASM Акселерометры ударные
YMC PIEZOTRONICS INC, Китай
Акселерометры ударные ASM (далее - акселерометры) предназначены для измерений и преобразований значений параметров кратковременных импульсов и ударных воздействий (ударного ускорения) в электрический сигнал.
90459-23
60XV01 Акселерометры пьезоэлектрические
Компания Anhui Ronds Science & Technology Incorporated Company, Китай
Акселерометры пьезоэлектрические 60XV01 (далее - акселерометры) предназначены для измерений виброускорения.
90508-23
1C290HA Акселерометры
Общество с ограниченной ответственностью "ГТЛАБ" (ООО "ГТЛАБ"), Нижегородская обл., г. Саров
Акселерометр 1С290НА (далее по тексту - акселерометр) предназначен для измерений ускорения по двум ортогональным направлениям трубчатых элементов.
