Датчики давления ДД (далее по тексту - датчики) предназначены для измерений абсолютного давления.

Информация по Госреестру

Основные данные
Номер по Госреестру 88933-23
Наименование Датчики давления
Модель ДД
Срок свидетельства (Или заводской номер) 02.05.2028
Производитель / Заявитель

Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 1
Найдено поверителей 2
Актуальность информации 17.11.2024

Поверители

Скачать

88933-23: Описание типа Скачать 296.3 КБ
88933-23: Методика поверки Скачать 2.2 MБ

Описание типа

Назначение

Датчики давления ДД (далее по тексту - датчики) предназначены для измерений абсолютного давления.

Описание

Конструктивно датчик выполнен в виде единого цельного блока с встроенным в корпус чувствительным элементом. На одной из боковых стенок корпуса датчика располагаются разъёмы X4, X3 для подключения датчика и клемма заземления. Конструкция датчика обеспечивает его работоспособность в любом стационарном положении.

Корпус датчика изготавливается из алюминиевого сплава графитово-черного цвета.

Принцип действия датчиков основан на использовании пьезорезистивного кремниевого датчика давления. Давление вызывает деформацию керамической мембраны, на которую нанесена пьезорезистивная структура, меняющая своё сопротивление. Изменение сопротивления преобразуется в аналоговое напряжение. Полученное аналоговое напряжение преобразуется с помощью электрической схемы датчиков в цифровой сигнал интерфейса ModBus RTU.

Защита от несанкционированного вмешательства осуществляется путем нанесения пломбы в виде наклейки на боковые стенки корпуса.

Заводской номер указывается на боковой стенке корпуса датчика в виде наклейки в цифровом формате.

Нанесение знака поверки на датчик не предусмотрено.

Общий вид датчика представлен на рисунке 1. Место пломбировки и нанесения заводского номера представлено на рисунке 2.

Рисунок 1 - Общий вид датчика давления ДД

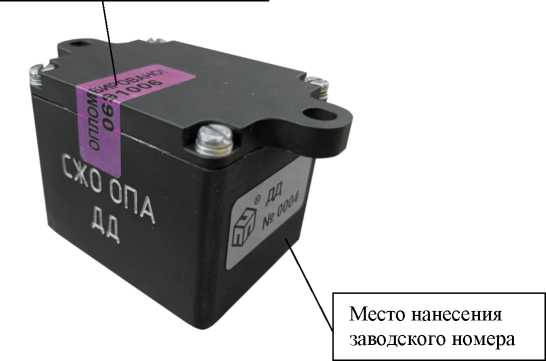

Место для нанесения пломбы в виде наклейки

Рисунок 2 - Место нанесения пломбировки и заводского номера датчика

Программное обеспечение

Датчик имеет программное обеспечение (далее - ПО), которое является неотъемлемой частью датчика. ПО выполняет функции сбора, обработки и отображения результатов измерений. Метрологически значимым является встроенное ПО датчика. Влияние встроенного ПО датчика учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Тип ПО

встроенное

автономное

Идентификационное наименование ПО

-

ПО «Тест датчиков»

Номер версии (идентификационный номер) ПО, не ниже

02

1.02

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, кПа

от 80 до 120

Пределы   допускаемой   относительной   погрешности

измерений абсолютного давления, %

± 2,5

Нормальные условия измерений:

- температура окружающей среды, °С

- влажность окружающей среды, %

от 0 до + 50 от 45 до 80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В;

28 *

- потребляемый постоянный ток, мА, не боле

50

Габаритные размеры, мм, не более

- длина

72

- ширина

53

- высота

40

Масса, кг, не более

0,4

Условия эксплуатации:

- температура окружающей среды, °С

от - 5 до + 55

- относительная влажность, %

от 30 до 98

Средняя наработка до отказа, ч

100000

Срок службы, лет, не менее

7

Знак утверждения типа

типографским способом на титульный лист паспорта датчика.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Датчик давления ДД

ИСУЯ.406231.001

1 шт.

Паспорт

ИСУЯ.406231.001 ПС

1 экз.

Программа «Тест датчиков», включающая:

Программа «Тест датчиков». Руководство оператора

75.45314.00997- 01

75.45314.00997- 01 34 01

1 шт.

На CD

Программа «Тест датчиков». Формуляр

75.45314.00997-01 30 01

1 экз.

Комплект для поверки: жгут

ИСУЯ.685621.507 - 01

1 шт.

Методика поверки

1 экз.

Сведения о методах измерений

приведены в пункте 1.4 ИСУЯ.406231.001 ПС. Паспорт.

Нормативные документы

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Технические условия. ИСУЯ.406231.001 ТУ Датчик давления ДД.
