Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК")
| Номер в ГРСИ РФ: | 88953-23 |
|---|---|
| Производитель / заявитель: | АО "Атомэнергопромсбыт", г. Москва |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ФГУП «ГХК») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88953-23 |
| Наименование | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК") |
Производитель / Заявитель
Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 88953-23: Описание типа | Скачать | 340.8 КБ | |
| 88953-23: Методика поверки | Скачать | 7.8 MБ |
Описание типа
Назначение
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ФГУП «ГХК») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание
АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи, технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора и передачи данных (УСПД), каналообразующую аппаратуру.
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы ИВК, устройства синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков ИИК №№ 1-21, 26, 27, 39-44, 49-51 при помощи технических средств приема-передачи данных поступает на сервер ИВК ФГУП «ГХК», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.
Цифровой сигнал с выходов счетчиков ИИК №№ 22-25, 28-38, 45-48 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации. Далее данные с УСПД передаются на сервер ИВК ФГУП «ГХК».
С ИВК ФГУП «ГХК» посредством электронной почты сети Internet информация поступает на ИВК АО «Атомэнергопромсбыт» в виде XML-макета формата 80020 в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ).
Цифровой сигнал с выходов счетчиков ИИК №№ 52-57 при помощи технических средств приема-передачи данных поступает на сервер ИВК АО «Атомэнергопромсбыт», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.
Сервер ИВК АО «Атомэнергопромсбыт» осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами ОРЭМ и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронно-цифровой подписью.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят УСВ, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК АО «Атомэнергопромсбыт» со шкалой времени УСВ происходит не реже одного раза в час и при расхождении ±1 с и более, сервер ИВК АО «Атомэнергопромсбыт» производит синхронизацию собственной шкалы времени.
Сравнение шкалы времени сервера ИВК ФГУП «ГХК» со шкалой времени УСВ происходит не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК ФГУП «ГХК» со шкалой времени УСВ осуществляется при превышении уставки коррекции времени. Уставка коррекции времени сервера ИВК ФГУП «ГХК» настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сравнение шкалы времени УСПД со шкалой времени сервера ИВК ФГУП «ГХК» осуществляется не реже одного раза в сутки. Синхронизация шкалы времени УСПД со шкалой времени сервера ИВК ФГУП «ГХК» осуществляется при превышении уставки коррекции времени. Уставка коррекции времени УСПД настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Сравнение шкал времени счетчиков ИИК №№ 22-25, 28-38, 45-48 со шкалой времени УСПД происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени соответствующего УСПД осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Сравнение шкал времени счетчиков ИИК №№ 1-21, 26, 27, 39-44, 49-51 со шкалой времени сервера ИВК ФГУП «ГХК» происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК ФГУП «ГХК» осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Сравнение шкал времени счетчиков ИИК №№ 52-57 со шкалой времени сервера ИВК АО «Атомэнергопромсбыт» происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК АО «Атомэнергопромсбыт» осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 20221117 нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе серверной стойки.

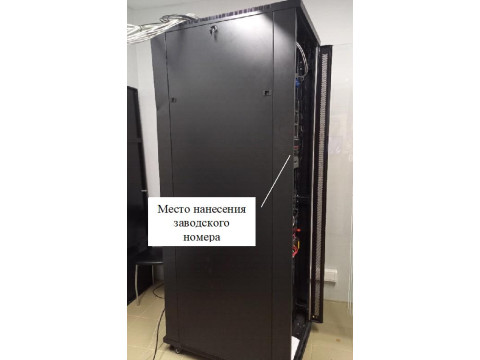

Общий вид сервера ИВК АО «Атомэнергопромсбыт» с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК АО «Атомэнергопромсбыт» с указанием места нанесения заводского номера
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО):
- ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт»);
- ПО «Пирамида 2000» (сервер ИВК ФГУП «ГХК»).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт) | |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E73 6B7F3 80863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
ПО «Пирамида 2000» (сервер ИВК ФГУП «ГХК») | |
|
Идентификационное наименование ПО |
metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов. АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВКЭ |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ВРУ-0,4 кВ здания ул. Ленина, 54А, ввод 0,4 кВ от яч. 11 РТП-217 6 кВ |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11 |
■ |
|
2 |
ПС 110 кВ П-9, РУ-6 кВ, яч. 8 |
ТВЛМ-10 200/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
3 |
ПС 110 кВ П-9, РУ-6 кВ, яч. 24 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
4 |
ПС 6 кВ П-19, РУ-6 кВ,яч. 22 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
5 |
ПС 6 кВ П-19, РУ-6 кВ,яч. 25 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
6 |
РТП-209 6 кВ, РУ-0,4 кВ, яч. 7 |
ТТН 100/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
ПСЧ-4ТМ.05М.17 Кл.т. 0,5S/1,0 Рег. № 36355-07 | |
|
7 |
ТП-303 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 600/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | |
|
8 |
ТП-302 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 600/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | |
|
9 |
ВРУ-0,4 кВ здания ул. Ленина, 54Г, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | |
|
10 |
СЩ-1 0,4 кВ Помещ. склад ЦСиП, авт. 6 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 |
7
Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
11 |
ВРУ-0,4 кВ ГК № 28, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 |
■ |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; |
|
12 |
СЩ-1 0,4 кВ Помещ. склад ЦСиП, авт. 34 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
13 |
ВРУ-0,4 кВ ГК № 53, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
14 |
ВРУ-0,4 кВ ГК № 54/1, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
15 |
ВРУ-0,4 кВ ГК № 54/2, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
16 |
ВРУ-0,4 кВ ГК № 68 (М.А. Бобков), ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
17 |
РЩ-1 0,4 кВ Об. 310 ЦСиП, авт. № 6 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
18 |
ВРУ-0,4 кВ ПГК № 104А-Енисей, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
19 |
ВРУ-0,4 кВ ПГК Локомотив, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
20 |
РУ-0,4 кВ здания ул. Ленина, 54, ввод 0,4 кВ от руб. 7 0,4 кВ РТП-217 6 кВ |
ТТЭ 200/5 Кл. т. 0,5 Рег. № 32501-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
21 |
РУ-0,4 кВ здания ул. Ленина, 54, ввод 0,4 кВ от руб. 14 0,4 кВ РТП-217 6 кВ |
ТТЭ 200/5 Кл. т. 0,5 Рег. № 32501-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
22 |
ПС 110 кВ П-0, ОРУ 110 кВ, ВЛ 110 кВ С-290 |
ТФМ-110 600/5 Кл. т. 0,5 Рег. № 16023-97 |
НКФ110-83У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 | |
|
23 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 21 |
ТПОЛ-10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
24 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 35А |
ТПОЛ-10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 |
|
25 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 50 |
ТОЛ-10-I 400/5 Кл. т. 0,5 Рег. № 15128-07 |
ЗНОЛ 6000/V3/100/V3 Кл. т. 0,5 Рег. № 46738-11 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
26 |
РТП-131 6/0,4 кВ, РУ-6 кВ, яч. № 6 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
। |
|
27 |
РТП-131 6/0,4 кВ, РУ-6 кВ, яч. № 12 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
28 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 5 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 |
|
29 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 6 |
ТПЛ-10-М 300/5 Кл. т. 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
30 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 7 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
31 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 22 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
32 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 23 |
ТПЛ-10-М 400/5 Кл. т. 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
33 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 25 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
34 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 27 |
ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
7
Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
35 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 41 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 |
|
36 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 39 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
37 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 42 |
ТВК-10 400/5 Кл. т. 0,5 Рег. № 8913-82 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
38 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 49 |
ТОЛ-10-I 600/5 Кл. т. 0,5 Рег. № 15128-07 |
ЗНОЛ 6000/V3/100/V3 Кл. т. 0,5 Рег. № 46738-11 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
39 |
РП-138 6 кВ, 1 СШ 6 кВ, яч. 3 |
ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
■ |
|
40 |
РП-138 6 кВ, 2 СШ 6 кВ, яч. 17 |
ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
41 |
РП-138 6 кВ, 2 СШ 6 кВ, яч. 15 |
ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
42 |
ПС 110 кВ П-5, РУ-35 кВ, яч. ВЛТ-50, ВЛ 35 кВ ВЛТ-50 |
ТОЛ-35 150/5 Кл. т. 0,5S Рег. № 21256-07 |
ЗНОМ-35-65 35000/^3/100/^3 Кл. т. 0,5 Рег. № 912-05 ЗНОМ-35-65 35000/^3/100/^3 Кл. т. 0,5 Рег. № 912-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
43 |
ПС 110 кВ П-5, 3 СШ 6 кВ, яч. 39 |
ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
44 |
РТП-214 6 кВ, 1 СШ 0,4 кВ, яч. 18 |
ТШП-0,66 300/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 |
7
Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
45 |
ПС 110 кВ П-0, 1 СШ 6 кВ, яч. 02 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; |
|
46 |
ПС 110 кВ П-0, 1 СШ 6 кВ, яч. 04 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
47 |
ПС 110 кВ П-0, 2 СШ 6 кВ, яч. 24 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
48 |
ПС 110 кВ П-0, 3 СШ 6 кВ, яч. 35 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
49 |
РТП-214 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, яч. 5 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 |
। | |
|
50 |
РТП-108 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 3 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/0,1 Рег. № 36697-08 | ||
|
51 |
РТП-108 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч. 14 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
52 |
ЩР-14 0,4 кВ, гр. 1, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ ОАО Мегафон |
- |
- |
Меркурий 230 ART-01 PQCSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
■ |
Сервер ИВК АО «Атомэнергопромсбыт», |
|
53 |
ПС 110 кВ П-0, РУ-6 кВ, 2 СШ 6 кВ, яч. 26 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11 | ||
|
54 |
ПС 110 кВ П-0, РУ-6 кВ, 3 СШ 6 кВ, яч. 38 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11 | ||
|
55 |
ПС 110 кВ П-0, РУ-6 кВ, 1 СШ 6 кВ, яч. 9 |
ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11 | ||
|
56 |
ПС 110 кВ П-0, РУ-6 кВ, 2 СШ 6 кВ, яч. 16 |
ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УСВ-3, рег. № 64242-16____________I Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
57 |
ПС 110 кВ П-0, РУ-6 кВ, 3 СШ 6 кВ, яч. 31 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
■ |
7
Примечания:
УСВ-3, рег.
1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков, УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УСВ на аналогичное, утвержденного типа.
4. Допускается замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Г раницы погрешности в рабочих условиях (±5), % |
|
1, 9-19, 49, 52 |
Активная |
1,1 |
3,2 |
|
Реактивная |
2,2 |
6,4 | |
|
2-5, 22-41, 43, 45-48, 50, 51, 53-57 |
Активная |
1,3 |
3,3 |
|
Реактивная |
2,1 |
5,7 | |
|
7, 8, 44 |
Активная |
1,1 |
3,3 |
|
Реактивная |
1,8 |
5,6 | |
|
6, 20, 21 |
Активная |
1,1 |
3,2 |
|
Реактивная |
1,8 |
5,6 | |
|
42 |
Активная |
1,3 |
3,4 |
|
Реактивная |
2,1 |
5,7 | |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с |
5 | ||
Продолжение таблицы 3________________________________________________________
Примечания:
1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3. Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от Ihom для нормальных условий, для рабочих условий для ИК №№ 1-6, 9-41, 43, 45-57 при cos ф=0,8, токе ТТ, равном 5 % от Ihom и для ИК №№ 7, 8, 42, 44 при cos ф=0,8, токе ТТ, равном 2 % от Ihom при температуре окружающего воздуха в месте расположения счетчиков от 0 °С до +40 °С.
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
57 |
|
Нормальные условия: параметры сети: - напряжение, % от Uhom - сила тока, % От Ihom - коэффициент мощности - частота, Г ц температура окружающей среды, °С |
от 98 до 102 от 100 до 120 0,9 от 49,6 до 50,4 от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % От Uhom - сила тока, % от Ihom для ИК №№ 1-6, 9-41, 43, 45-57 для ИК №№ 7, 8, 42, 44 - коэффициент мощности - частота, Г ц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для УСПД, °С температура окружающей среды для серверов ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1(2) до 120 от 5 до 120 От 0,5инд дО 0,87емк от 49,6 до 50,4 от -45 до +40 от 0 до +40 от +15 до +25 от +15 до +25 от 80,0 до 106,7 98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: ПСЧ-3ТМ.05М.05, ПСЧ-4ТМ.05М.17, СЭТ-4ТМ.03М.01 - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более ПСЧ-4ТМ.05МК.24 - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 230 ART-01 PQCSIN - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 234 ART-00 P - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более |
140000 72 165000 72 150000 72 220000 72 |
|
1 |
2 |
|
СИКОН С70 - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-2: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более Серверы ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более |
70000 24 0,95 24 0,95 24 0,99 1 |
|
Глубина хранения информации: Счетчики: ПСЧ-3ТМ.05М.05, ПСЧ-4ТМ.05М.17, СЭТ-4ТМ.03М.01, ПСЧ-4ТМ.05МК.24 - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 230 ART-01 PQCSIN - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 234 ART-00 P - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее, не менее СИКОН С70 - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Серверы ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
113 85 90 45 3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
- журнал счетчика:
параметрирования;
пропадания напряжения;
коррекции времени.
- журнал УСПД:
параметрирования;
коррекции времени.
- журнал сервера:
параметрирования;
коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки;
УСПД;
сервера.
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
УСПД;
сервера.
Возможность коррекции времени в:
счетчиках электрической энергии (функция автоматизирована);
УСПД (функция автоматизирована);
сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским
способом.
Комплектность
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-3ТМ.05М.05 |
12 |
|
СЭТ-4ТМ.03М.01 |
32 | |
|
ПСЧ-4ТМ.05М.17 |
6 | |
|
ПСЧ-4ТМ.05МК.24 |
1 | |
|
Меркурий 230 ART-01 PQCSIN |
1 | |
|
Меркурий 234 ART-00 P |
5 | |
|
Трансформаторы тока |
ТВЛМ-10 |
22 |
|
ТШП-0,66 |
9 | |
|
ТТЭ |
6 | |
|
ТФМ-110 |
3 | |
|
ТПОЛ-10 |
12 | |
|
ТЛМ-10 |
4 | |
|
ТПЛ-10-М |
4 | |
|
ТПФ |
9 | |
|
ТПЛ-10 |
9 | |
|
ТВК-10 |
2 | |
|
ТОЛ-35 |
3 | |
|
ТТН |
3 |
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТОЛ-10-I |
4 |
|
ТПФМ-10 |
4 | |
|
Трансформаторы напряжения |
НТМИ-6-66 |
9 |
|
НТМИ-6 |
5 | |
|
НКФ110-83У1 |
3 | |
|
ЗНОЛ |
3 | |
|
ЗНОМ-35-65 |
3 | |
|
Контроллеры сетевые индустриальные |
СИКОН С70 |
1 |
|
Устройство синхронизации времени |
УСВ-2 |
1 |
|
УСВ-3 |
1 | |
|
Сервер ИВК ФГУП «ГХК» |
- |
1 |
|
Сервер ИВК АО «Атомэнергопромсбыт» |
- |
1 |
|
Документация | ||
|
Паспорт-формуляр |
АЭПС.АИИС-ГХК.001.ПФ |
1 |
Сведения о методах измерений
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Атомэнергопромсбыт» (ФГУП «ГХК»)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Смотрите также
