Трубки напорные Промэкоприбор
| Номер в ГРСИ РФ: | 89010-23 |
|---|---|
| Производитель / заявитель: | ООО "Промэкоприбор", г.С.-Петербург |
Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89010-23 | ||||||||||||||||||||||||||||||
| Действует | по 15.05.2028 | ||||||||||||||||||||||||||||||
| Наименование | Трубки напорные | ||||||||||||||||||||||||||||||
| Модель | Промэкоприбор | ||||||||||||||||||||||||||||||
| Приказы |
№2581 от
27.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6b42bf16-387f-c5f9-49c3-403f40e301b1 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Промэкоприбор», РОССИЯ, 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, пом. 2-Н
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 467 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
89010-23: Описание типа
2023-89010-23.pdf
Файл устарел
|
Скачать | 200.6 КБ | |
|
89010-23: Методика поверки
2023-mp89010-23.pdf
Файл устарел
|
Скачать | 4 MБ | |
|
89010-23: Описание типа
2023-89010-23-1.pdf
|
Скачать | 200.6 КБ | |
|
89010-23: Описание типа
2025-89010-23.pdf
|
Скачать | 296.9 КБ | |
|
89010-23: Методика поверки
2023-mp89010-23-1.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Описание
Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления - разности между полным и статическим давлениями в воздушном (газовом) потоке.
Трубки напорные выпускаются в двух модификациях - Пито и Пито цилиндрическая.
Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:
- исполнение Д1 - от 2 до 30 м/с;
- исполнение Д2 - от 2 до 60 м/с.
Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.
Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90о и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое - отверстиями в стенке внешней трубки.
Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление - отверстием на торце внутренней трубки.
Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.
Общий вид трубок напорных представлен на рисунках 1 и 2.
Маркировка трубок выполнена методом лазерной гравировки и содержит (рисунок 3):
- наименование предприятия-изготовителя;
- заводской номер;
- исполнение по диапазону измерений (при наличии);
- знак утверждения типа;
- знаки «+» и «-», обозначающие штуцеры приемников полного и статического давлений.

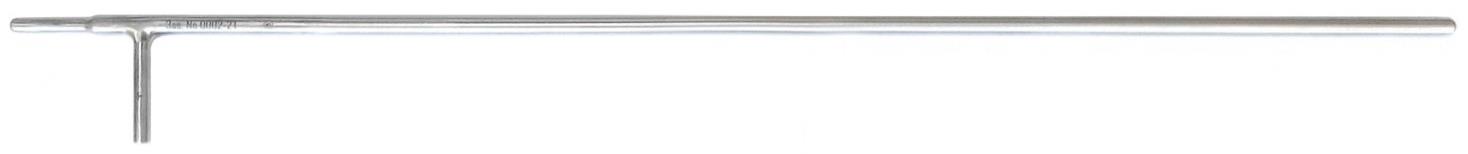

Рисунок 1 - Трубка напорная Промэкоприбор модификации Пито
Рисунок 2 - Трубка напорная Промэкоприбор модификации Пито цилиндрическая
Место нанесения заводского номера и знака утверждения типа
ООО «Промэкоприбор»
1

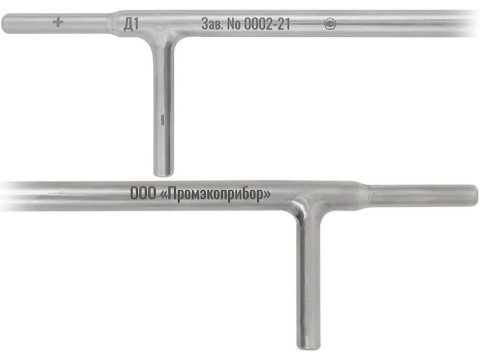

Рисунок 3 - Маркировка трубок напорных Промэкоприбор
Заводской номер, состоящий из 4 арабских цифр и указываемых через дефис двух последних цифр года изготовления средства измерений, наносится на корпус трубки. Место нанесения заводского номера и знака утверждения типа показаны на рисунке 3.
Нанесение знака поверки на трубки и их пломбирование не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Модификация | ||
|
Пито |
Пито цилиндрическая | ||
|
Исполнение Д1 |
Исполнение Д2 | ||
|
Диапазон измерений скорости воздушного (газового) потока, м/с |
от 2 до 30 |
от 2 до 60 |
от 4 до 30 |
|
Средний коэффициент преобразования динамического (скоростного) давления, Кт |
от 0,95 до 1,05 |
от 0,35 до 0,55 | |
|
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования динамического (скоростного) давления, % |
±3 |
±5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Модификация | |
|
Пито |
Пито цилиндрическая | |
|
Длина, мм |
от 350 до 2000 | |
|
Диаметр, мм |
от 7 до 10 | |
|
Длина наконечника, мм |
80 |
— |
|
Диаметр штуцеров, мм |
от 5,8 до 6 | |
|
Масса, кг, не более |
0,9 | |
|
Условия эксплуатации: - диапазон рабочих температур воздушного (газового) потока, °С - температура атмосферного воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность, % |
от -40 до +600 от -40 до +60 от 84,0 до 106,7 (от 630 до 800) от 5 до 95 | |
|
Средняя наработка до отказа, ч, не менее |
30000 | |
|
Средний срок службы, лет |
10 | |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на поверхность трубки напорной методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность трубок напорных
|
Наименование |
Обозначение |
Количество |
|
Трубка напорная |
— |
1 шт. |
|
Соединительный шланг |
— |
2 шт. |
|
Чехол для хранения и транспортировки |
— |
1 шт. |
|
Паспорт |
ПЛЦК.408833.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе ПЛЦК.408833.001 ПС «Трубки напорные Промэкоприбор. Паспорт», раздел 8 «Подготовка к работе и порядок работы».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
ПЛЦК.408833.001 ТУ «Трубки напорные Промэкоприбор. Технические условия»
