Счетчики воды турбинные ТВСН
| Номер в ГРСИ РФ: | 89041-23 |
|---|---|
| Производитель / заявитель: | ООО "Водомер", г. Мытищи, Московская обл. |
Счётчики воды турбинные ТВСН (далее - счётчики) предназначены для измерений объёма холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89041-23 | |||||||||||||||
| Действует | по 17.05.2028 | |||||||||||||||
| Наименование | Счетчики воды турбинные | |||||||||||||||
| Модель | ТВСН | |||||||||||||||
| Модификации |
ТВСНХ ТВСНГ ТВСНТ на испытания представлены: ТВСНХ-50 ТВСНГ-50 ТВСНТ-100 ТВСНХд |
|||||||||||||||
| Приказы |
№2304 от
27.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 71034a59-8f72-a6a4-b95d-b8a8be8783a2 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Водомер», РОССИЯ, 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 14, оф. 63
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.1012-2022 Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
2659
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2659 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89041-23: Описание типа
2023-89041-23.pdf
|
Скачать | 553.9 КБ | |
|
89041-23: Методика поверки
2023-mp89041-23.pdf
|
Скачать | 63.6 КБ | |
|
89041-23: Описание типа
2025-89041-23.pdf
|
Скачать | 437.5 КБ |
Описание типа
Назначение
Счётчики воды турбинные ТВСН (далее - счётчики) предназначены для измерений объёма холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.
Описание
Принцип действия счётчика основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объёму воды, протекающей через счётчик.
Счётчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счётчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объём воды, прошедшей через счётчик. Счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объёма в м3.
Счётчики изготавливаются в следующих модификациях: ТВСНХ, ТВСНХд, ТВСНГ, ТВСНТ. Счётчики модификаций ТВСНХ, ТВСНХд предназначены для измерений объёма холодной воды. Модификация ТВСНХд имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал. Модификации ТВСНГ, ТВСНТ предназначены для измерений объёма холодной и горячей воды. Модификация ТВСНТ имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал.
Счётчики модификаций ТВСНХ, ТВСНГ дополнительно могут комплектоваться индукционным модулем. Внешний индукционный модуль устанавливается сверху счетного механизма счетчика и считывает данные со счётного механизма методом индукции (считывается вращение секторного диска счетного механизма счетчика).
Защита от несанкционированного доступа к внутренним элементам счётчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры у всех модификаций счётчиков и места крепления лицевой панели у счётчиков холодной воды.
Общий вид счётчиков и схема пломбировки приведены на рисунках 1 и 2 соответственно.
а)
в)
б)

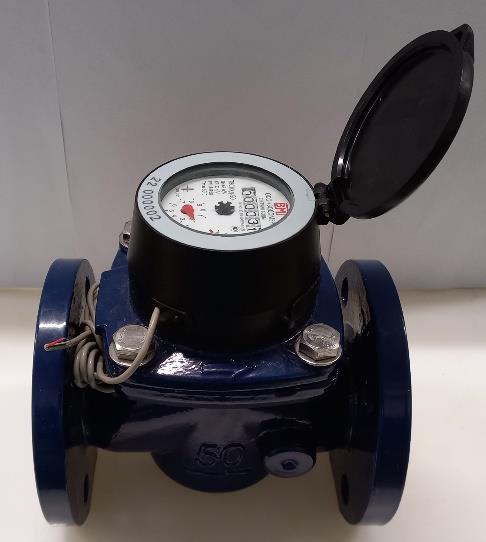

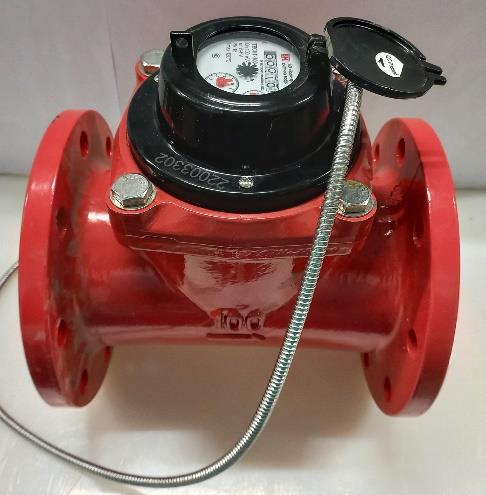

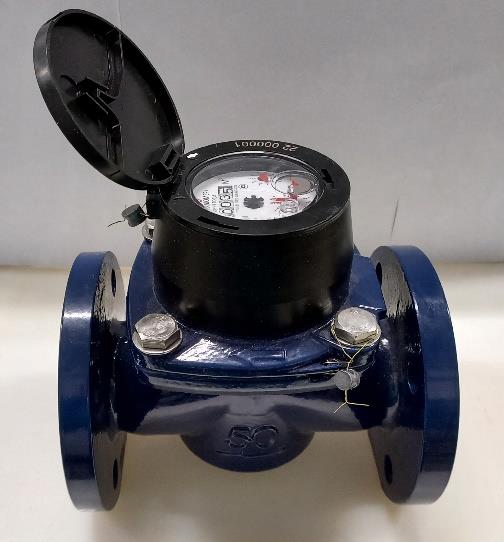

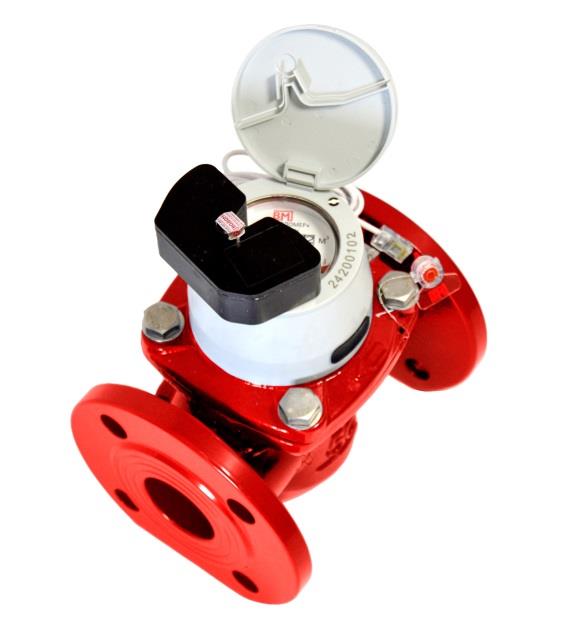

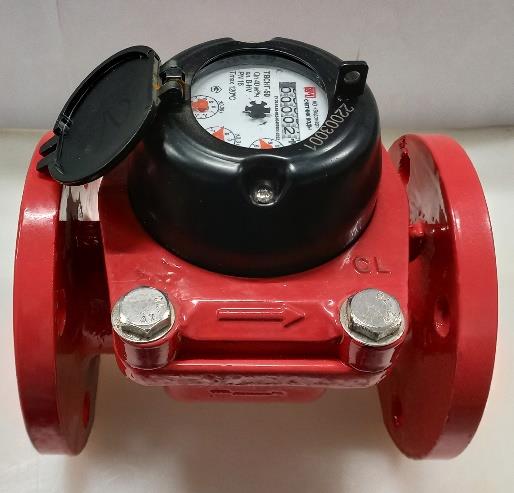

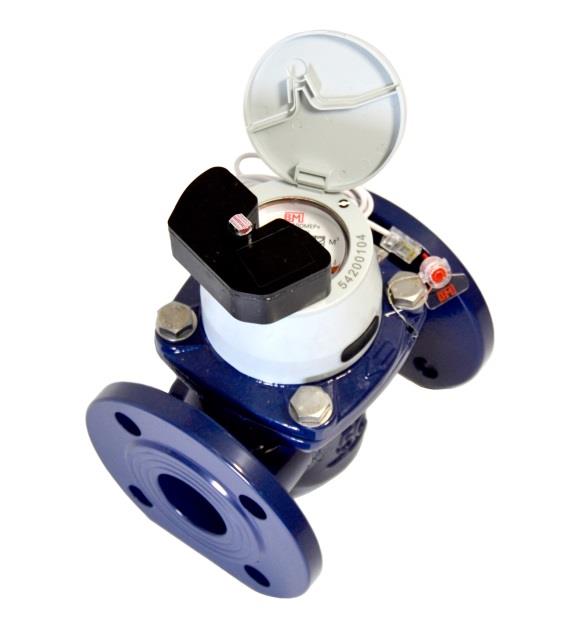

Рисунок 1 - Общий вид счётчиков воды турбинных ТВСН: а - модификация ТВСНХ; б - модификация ТВСНХд; в - модификация ТВСНГ; г - модификация ТВСНТ; д - модификации ТВСНХ и ТВСНГ с внешним индукционным модулем
г)
д)
Места нанесения знака поверки

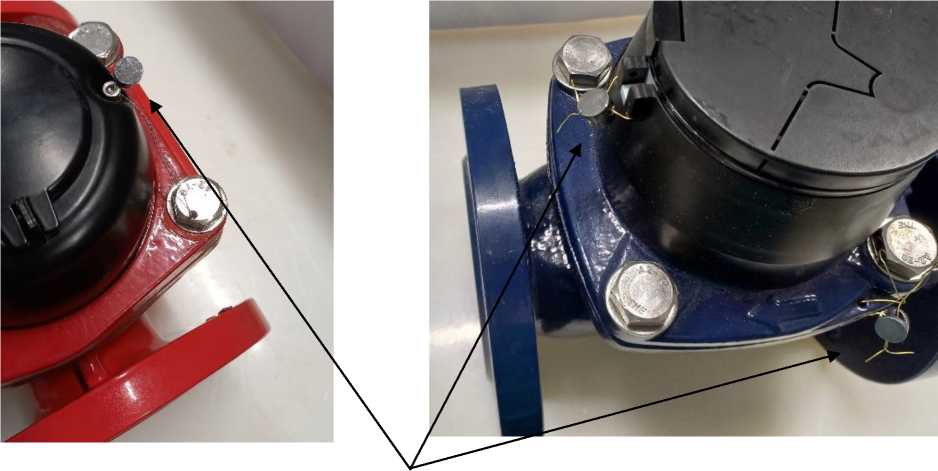

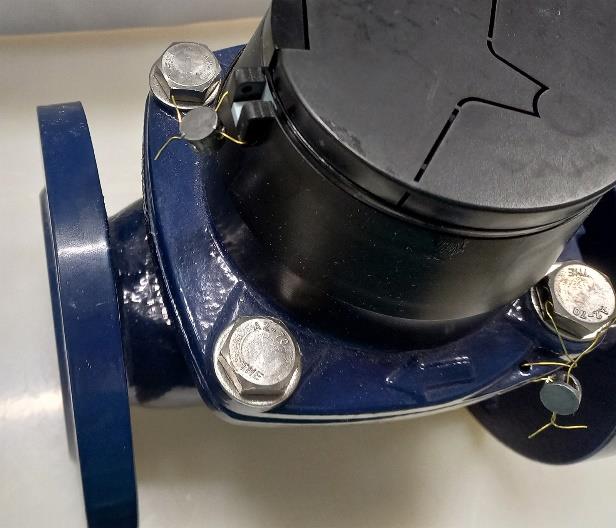

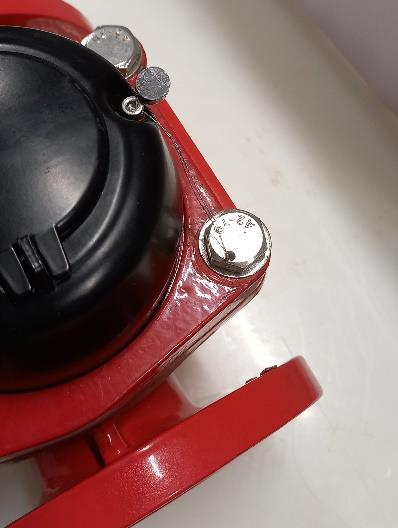

Рисунок 2 - Схема пломбировки счётчиков воды турбинных ТВСН
Место нанесения знака утверждения типа
АО «Водомер-СЧЕТЧИК ВОДЫ
Т*2в51бзчц;
ТВСНТ-100 <1
ОпЗООм’/ч *И №. Б-HV "Я
PN 16
120°С / ,
Х0.1
Г ТВСНХд-50 ■ tin 63 м3/ч . КЛ. C-H/V
I ’'N.15IP68
Е Гтах50°С
«ВОДОМЕР» \(ИК воды
'8
-7 3
.Х0.001 _ °
К '6 5 \
/6 5 I хо.
Х0.01 у
00001-
Место нанесения заводского номера

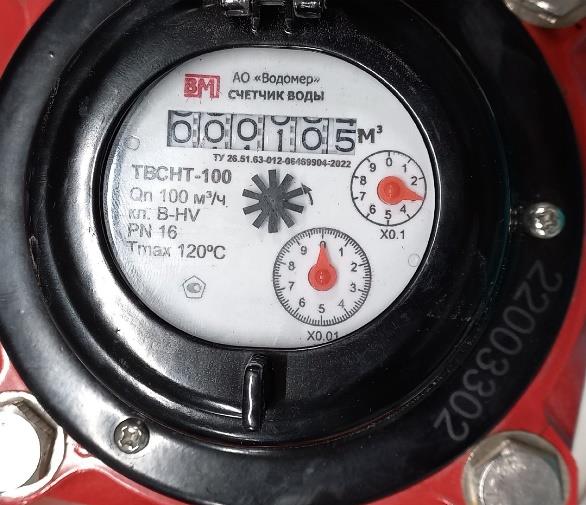

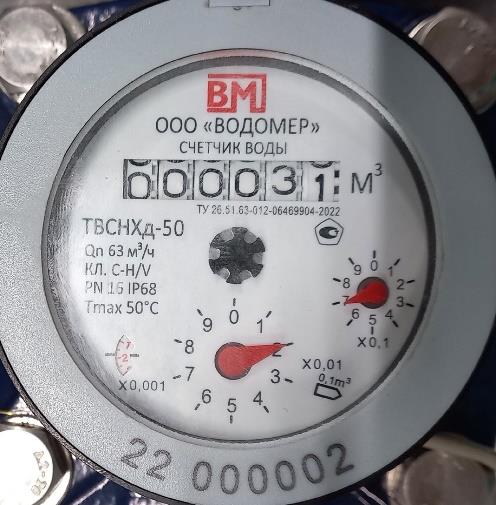

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Заводские номера счётчиков воды турбинных ТВСН наносятся на крышку измерительной камеры в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Значения объёмного расхода для ТВСНХ, ТВСНХд (класс В), м3/ч | |||||||
|
- наименьший Q min |
0,4 |
0,4 |
0,5 |
0,8 |
1,5 |
1,8 |
4,0 |
|
- переходный Q t |
0,63 |
0,63 |
0,8 |
1,6 |
2,5 |
3,2 |
6,0 |
|
- номинальный Q п |
63 |
65 |
120 |
160 |
250 |
400 |
630 |
|
- наибольший Q max |
100 |
120 |
240 |
320 |
500 |
800 |
1000 |
|
Значения объёмного расхода для ТВСНХ, ТВСНХд (класс С), м3/ч | |||||||
|
- наименьший Q min |
0,25 |
0,25 |
0,4 |
0,64 |
1,0 |
1,0 |
1,57 |
|
- переходный Q t |
0,4 |
0,4 |
0,64 |
1,0 |
1,6 |
1,6 |
2,5 |
|
- номинальный Q п |
63 |
65 |
120 |
160 |
250 |
400 |
630 |
|
- наибольший Q max |
100 |
120 |
240 |
320 |
500 |
800 |
1000 |
|
Значения объёмного расхода для ТВСНГ, ТВСНТ (класс В), м3/ч | |||||||
|
- наименьший Q min |
0,5 |
0,77 |
0,77 |
1,25 |
2,0 |
3,1 |
5,0 |
|
- переходный Q t |
0,8 |
1,26 |
1,26 |
2,0 |
3,2 |
5,0 |
8,0 |
|
- номинальный Q п |
40 |
63 |
63 |
100 |
160 |
250 |
400 |
|
- наибольший Q max |
50 |
80 |
80 |
125 |
200 |
315 |
500 |
|
Порог чувствительности счётчиков, м3/ч, не более |
0,15 |
0,2 |
0,2 |
0,3 |
0,5 |
0,6 |
0,8 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: - в диапазоне: Qmin < Q < Qt - в диапазоне: Qt < Q < Qmax |
±5 ±2 | ||||||
|
Таблица 2 - Основные технические характеристики | |||||||
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Давление измеряемой среды, МПа, не более |
1,6 | ||||||
|
Диапазон температур измеряемой среды, °С - для ТВСНХ, ТВСНХд - для ТВСНГ, ТВСНТ |
от +5 до +50 от +5 до +120 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | ||||||
|
Ёмкость счётного механизма, м3 |
999999 |
999999x10 | |||||
|
Минимальная цена деления счётного механизма, м3 |
0,0005 |
0,005 | |||||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра | ||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
200 165 225 (310) 1) |
200 185 235 (325) 1) |
225 200 245 (330) 1) |
250 220 265 (350) 1) |
250 250 280 (365) 1) |
300 285 320 (410) 1) |
350 340 380 (465) 1) |
|
Масса, кг, не более |
9,5 |
10,7 |
11,6 |
14,5 |
27,5 |
48 |
94 |
|
Степень защиты по ГОСТ 14254-2015 2) |
IP54, IP68 | ||||||
|
Выходные сигналы съёмного внешнего индукционного модуля |
импульсный выход (открытый коллектор), радиомодуль с интерфейсом передачи данных LoRaWAN, цифровой интерфейс M-Bus, цифровой интерфейс RS-485 | ||||||
|
1) Для счетчиков исполнений ТВСНХ и ТВСНГ с внешним индукционным модулем и поднятой крышкой. 2) По заказу | |||||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на лицевую панель отсчётного устройства счётчика методом печати, как показано на рисунке 3, и на титульный лист паспорта и руководства по эксплуатации счётчика типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды турбинный ТВСН |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Паспорт |
26.51.63-012-06469904-2022 ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
РЭ 26.51.63-012-06469904-2022 |
1 экз. |
|
1) Электронная версия находится на сайте ООО «Водомер»: www.vodomer.su | ||
Сведения о методах измерений
приведены в п. 1.1 руководства по эксплуатации РЭ 26.51.63-012-06469904-2022.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости
ТУ 26.51.63-012-06469904-2022 «Счётчики воды турбинные ТВСН. Технические условия»
