Комплекс спектрофотометрический
| Номер в ГРСИ РФ: | 89085-23 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "GL Optic Lichtmesstechnik GmbH", Германия |
Комплекс спектрофотометрический (далее по тексту - комплекс), предназначен для измерения фотометрических и спектральных характеристик осветительных приборов, источников света и другого светотехнического оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89085-23 |
| Наименование | Комплекс спектрофотометрический |
Производитель / Заявитель
"GL Optic Lichtmesstechnik GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 89085-23: Описание типа | Скачать | 359.8 КБ | |
| 89085-23: Методика поверки | Скачать | 9.5 MБ |
Описание типа
Назначение
Комплекс спектрофотометрический (далее по тексту - комплекс), предназначен для измерения фотометрических и спектральных характеристик осветительных приборов, источников света и другого светотехнического оборудования.
Описание
Принцип действия комплекса заключается в определении фотометрических (освещенности, силы света, светового потока), колориметрических (координат цветности, коррелированной цветовой температуры и индекса цветопередачи) характеристик и спектральной плотности энергетической освещенности (СПЭО) при помощи гониометра, вращающего источник света, статичных фотометра и спектрометра; и в определении светового потока, спектральной плотности полного потока излучения (СПППИ) и колориметрических (координат цветности, коррелированной цветовой температуры и индекса цветопередачи) характеристик при помощи сферы и спектрометра.
Комплекс состоит из двух частей: гониофотометр GL GONIO 20.150 и интегрирующая сфера GL OPTI SPHERE 2000.
Гониофотометр GL GONIO 20.150 (далее по тексту - гониофотометр) состоит из гониометра GL GONIO 20.150, контроллера GL GONIO CONTROLLER, фотометра ILT 1700 c измерительной головкой SSL LH200, спектрометра GL SPECTIS 1.0, измерителя мощности, источника питания и управляющего компьютера с программным обеспечением. Гониометр представляет собой двухосную систему с шаговыми двигателями. Гониометр фиксирует и точно ориентирует измеряемый образец, а также осуществляет контроль угла поворота по осям.
Интегрирующая сфера GL OPTI SPHERE 2000 (далее по тексту - сфера) состоит из интегрирующей сферы GL OPTI SPHERE 2000 диаметром 2000 мм, спектрометра GL SPECTIS 5.0 Touch, источника питания переменного тока, источника питания постоянного тока, одной лампы накаливания, двух вспомогательных ламп для контроля самопоглощения сферы и управляющего компьютера с программным обеспечением. Сфера состоит из двух полушарий и имеет внутреннее покрытие с коэффициентом отражения более 97 %. На сфере имеются: боковое отверстие диаметром 650 мм, порт для спектрорадиометра, порт для подключения вспомогательного источника света. Внутри сферы расположены держатель для измеряемого образца и перегородка для экранирования спектрометра от прямого излучения.
Общий вид комплекса представлен на рисунках 1 и 2.
Схема пломбирования составных частей комплекса, спектрометра GL SPECTIS 5.0 Touch и спектрометра GL SPECTIS 1.0, представлена на рисунках 1 и 2.
Нанесение знака утверждения типа и знака поверки на средство измерений не предусмотрено.
Заводской номер комплекса 15129 имеет цифровой формат и нанесен на основание гониометра GL GONIO 20.150 методом наклеивания.
Место нанесения заводского номера
a)
б) в)
г)
а) - гониометр GL GONIO 20.150; б) - измерительная головка SSL LH200;

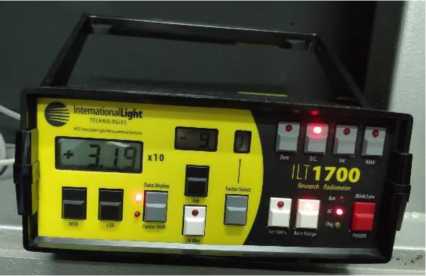

в) - спектрометр GL SPECTIS 1.0; г) -фотометр ILT 1700 Рисунок 1 - Общий вид гониофотометра GL GONIO 20.150
а)
интегрирующая сфера GL OPTI 1 уст

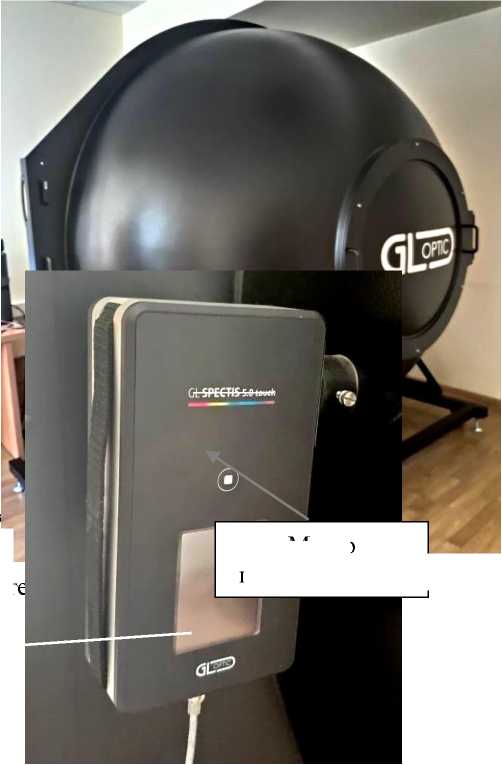

Рисунок 2 - Общий вид инт
GLSPtCTIS 5.0 touch
.0 Touch,
Место пломбирования 2000
Программное обеспечение
Комплекс функционирует под управлением автономного специального программного обеспечения (далее по тексту - ПО), установленного на два персональных компьютера. Программное обеспечение предназначено для управления измерительными системами, объединяет и анализирует показания измерительных приборов, блоков управления и контроллера, а также выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения, визуального отображения результатов измерений и сохранение результатов измерений. ПО гониофотометра состоит из управляющей программы GLG_full-v71 и программы GL SPECTROSOFT PRO спектрометра GL SPECTIS 1.0. ПО сферы состоит из программы GL SPECTROSOFT PRO спектрометра GL SPECTIS 5.0 Touch.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пломбирования, USB-ключа HASP и уровней с правами доступа.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Таблица 1
|
Идентификационны еданные (признаки) |
Значение | ||
|
Интегрирующая сфера GL OPTI SPHERE 2000 |
Гониофотометр GL GONIO 20.150 | ||
|
Идентификационное наименование ПО |
GL SPECTROSOFT PRO |
GL SPECTROSOFT PRO |
GLG_full-v71 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.1.48 |
3.1.44 |
V71 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Гониофотометр GL GONIO 20.150 | |
|
Диапазон измерений силы света, кд (измерения с помощью фотометра ILT 1700) |
от 1 до 150000 |
|
Диапазон измерений освещенности, лк (измерения с помощью фотометра ILT 1700) |
от 0,08 до 100000 |
|
Диапазон измерений освещенности для дневного зрения, лк (измерения с помощью спектрометра GL SPECTIS 1.0) |
от 15 до 150000 |
|
Диапазон измерений освещенности для ночного зрения для источников излучения белого цвета, лк (измерения с помощью спектрометра GL SPECTIS 1.0) |
от 15 до 150000 |
|
Диапазон измерений светового потока, лм (измерения с помощью фотометра ILT 1700) |
от 1 до 150000 |
|
Пределы допускаемой относительной погрешности измерений освещенности, силы света и светового потока, % |
±5 |
|
Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 340 до 760 нм, Вт/м3 |
от 1-105 до 1-108 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 340 до 760 нм, % |
±6 |
|
Диапазон измерений координат цветности: - х - y |
от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности: |
±0,0050 |
|
Диапазон измерений коррелированной цветовой температуры, К |
от 2000 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К |
±100 |
|
Диапазон измерений индекса цветопередачи |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений индекса цветопередачи |
±1 |
|
Интегрирующая сфера GL OPTI SPHERE 2000 | |
|
Диапазон измерений светового потока, лм |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений светового потока, % |
±5 |
|
Диапазон измерений спектральной плотности полного потока излучения (СПППИ) в диапазоне длин волн от 350 до 1050 нм, Вт/м |
от 1-105 до 1-109 |
|
Пределы допускаемой относительной погрешности измерений С1ПП1И в диапазоне длин волн от 350 до 1050 нм, % |
±6 |
|
Диапазон измерений координат цветности: - х - y |
от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности: |
±0,0050 |
|
Диапазон измерений коррелированной цветовой температуры, К |
от 2000 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К |
±100 |
|
Диапазон измерений индекса цветопередачи |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений индекса цветопередачи |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Гониофотометр GL GONIO 20.150 | |
|
Спектральный диапазон, нм |
от 340 до 760 |
|
Диапазон показаний силы света, кд |
от 0,04 до 4000000 |
|
Диапазон показаний светового потока, лм |
от 0,48 до 48000000 |
|
Диапазон показаний спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 340 до 760 нм, Вт/м3 |
от 1 105 до 2,5 109 |
|
Диапазон показаний коррелированной цветовой температуры, К |
от 1000 до 25000 |
|
Диапазон показаний индекса цветопередачи |
от 0 до 100 |
|
Диапазон показаний специального индекса цветопередачи, R1-R14 |
от -300 до 100 |
|
Диапазон показаний фототока, А |
от V10-12 до 240-3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Отклонение показаний фототока, % |
от 0,2 до 1 |
|
Диапазон показаний световой отдачи, лм/Вт |
до 6000 |
|
Диапазон показаний мощности, Вт |
от 0,001 до 8000 |
|
Диапазон показаний напряжения, В |
от 0,1 до 1000 |
|
Диапазон показаний коэффициента мощности |
от 0,00 до 1,00 |
|
Отклонение показаний электрических параметров, % |
± 0,2 |
|
Пространственное распределения силы света, угол излучения, ° |
от 0 до 360 |
|
Коэффициент спектрального несоответствия f1', %, не более |
3 |
|
Коэффициент косинусной коррекции f2, %, не более |
2 |
|
Нелинейность f3, %, не более |
0,2 |
|
Коэффициент температурного преобразования _ f5, т , %/°С, не более |
0,3 |
|
Коэффициент рассеянного света, не более |
240-3 |
|
Габаритные размеры (Д*Ш*В), мм, не более: Фотометр ILT 1700 Спектрометр GL SPECTIS 1.0 Гониометр GL GONIO 20.150 |
350x1500x600 19x72x115 1700x2000x1600 |
|
Масса, кг, не более: Фотометр ILT 1700 Спектрометр GL SPECTIS 1.0 Гониометр GL GONIO 20.150 |
12,00 0,12 100,00 |
|
Интегрирующая сфера GL OPTI SPHERE 2000 | |
|
Спектральный диапазон, нм |
от 350 до 1050 |
|
Диапазон показаний коррелированной цветовой температуры, К |
от 1000 до 25000 |
|
Диапазон показаний индекса цветопередачи |
от 0 до 100 |
|
Диапазон показаний специального индекса цветопередачи, R1-R14 |
от -300 до 100 |
|
Коэффициент спектрального несоответствия f1', %, не более |
3 |
|
Коэффициент косинусной коррекции f 2, %, не более |
2 |
|
Нелинейность f 3, %, не более |
0,2 |
|
Коэффициент температурного преобразования _f 6,т, %/°С, не более |
0,3 |
|
Коэффициент рассеянного света, не более |
240-4 |
|
Габаритные размеры (Д*Ш*В), мм, не более: Интегрирующая сфера GL OPTI SPHERE 2000 Спектрометр GL SPECTIS 5.0 Touch |
2200x2200x2300 58x111x210 |
|
Масса, кг, не более: Интегрирующая сфера GL OPTI SPHERE 2000 Спектрометр GL SPECTIS 5.0 Touch |
200 1,50 |
|
Комплекс в целом | |
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
230 50 |
|
Потребляемый ток, А, не более |
10 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +30 80 от 96 до 104 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гониофотометр GL GONIO 20.150 | ||
|
Гониометр |
GL GONIO 20.150 |
1 шт. |
|
Контроллер гониометра |
GL GONIO CONTROLLER |
1 шт. |
|
Фотометр |
ILT 1700 |
1 шт. |
|
Измерительная головка |
SSL LH200 | |
|
Спектрометр |
GL SPECTIS 1.0 |
1 шт. |
|
Измеритель мощности |
- |
1 шт. |
|
Источник питания |
- |
1 шт. |
|
Комплект соединительных проводов |
- |
1 комплект. |
|
USB накопитель информации с ПО (USB-ключ HASP) |
HASP |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Интегрирующая сфера GL OPTI S |
PHERE 2000 | |
|
Интегрирующая сфера |
GL OPTI SPHERE 2000 |
1 шт. |
|
Спектрометр |
GL SPECTIS 5.0 Touch |
1 шт. |
|
Источник питания переменного тока |
- |
1 шт. |
|
Источник питания постоянного тока |
- | |
|
Лампа накаливания |
- |
1 шт. |
|
Вспомогательные лампы для контроля самопоглощения |
- |
2 шт. |
|
Комплект соединительных проводов |
- |
1 комплект. |
|
USB накопитель информации с ПО (USB-ключ HASP) |
HASP |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Комплекс в целом | ||
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Комплекс спектрофотометрический. Руководство по эксплуатации», раздел 2 «Порядок проведения измерений».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета и координат цветности, белизны, блеска».
