Установки для поверки и калибровки уровнемеров КМС-УПУ
| Номер в ГРСИ РФ: | 89465-23 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "Комплексные метрологические системы" (ООО "КМС"), г. Челябинск |
Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия. Установка может применяться в качестве рабочего эталона 1-го разряда (при кодах погрешности А и Б) и рабочего эталона единицы уровня жидкости 2-го разряда (при коде погрешности В) в соответствии с частью 1 Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89465-23 | |||||||||
| Действует | по 10.07.2028 | |||||||||
| Наименование | Установки для поверки и калибровки уровнемеров | |||||||||
| Модель | КМС-УПУ | |||||||||
| Модификации |
1 2 |
|||||||||
| Приказы |
№2436 от
13.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 00863ea2-3d86-4f33-64d9-4a7037accd49 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «КМС», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, оф. 30
Поверка
| Методика поверки / информация о поверке |
МП 1699-7-2024 Государственная система обеспечения единства измерений. Установки для поверки и калибровки уровнемеров КМС-УПУ. Методика поверки
(с 13.11.2025)
МП 208-007-2023 Государственная система обеспечения единства измерений. Установки для поверки и калибровки уровнемеров КМС-УПУ. Методика поверки
(по 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 16.12.2025 |
Поверители
Скачать
|
89465-23: Описание типа
2024-89465-23.pdf
|
Скачать | 577 КБ | |
|
89465-23: Методика поверки
2023-mp89465-23.pdf
Файл устарел
|
Скачать | 4.4 MБ | |
|
89465-23: Описание типа
2024-89465-23-1.pdf
Файл устарел
|
Скачать | 577 КБ | |
|
89465-23: Описание типа
2025-89465-23.pdf
Файл устарел
|
Скачать | 487.3 КБ | |
|
89465-23: Методика поверки
2023-mp89465-23-1.pdf
Файл устарел
|
Скачать | 4.4 MБ | |
|
89465-23: Методика поверки
МП 1699-7-2024
2025-mp89465-23.pdf
Файл устарел
|
Скачать | 780.3 КБ | |
|
89465-23: Описание типа
2025-89465-23-1.pdf
|
Скачать | 487.3 КБ | |
|
89465-23: Методика поверки
МП 1699-7-2024
2025-mp89465-23-1.pdf
|
Скачать | 780.3 КБ | |
|
89465-23: Методика поверки
МП 208-007-2023
2023-mp89465-23-2.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия. Установка может применяться в качестве рабочего эталона 1-го разряда (при кодах погрешности А и Б) и рабочего эталона единицы уровня жидкости 2-го разряда (при коде погрешности В) в соответствии с частью 1 Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.
Описание
Принцип действия установок основан на использовании метода непосредственного сличения показаний поверяемых средств измерений уровня с показаниями, воспроизводимыми инкрементным преобразователем линейных перемещений (далее - энкодером) при помощи аппаратно-программного интерфейса.
Установки изготавливаются двух исполнений:
- исполнение 1, представляет собой горизонтальные установки с имитирующей системой изменения уровня (длины);
- исполнение 2, представляет собой вертикальную установку с непосредственным изменением уровня жидкости.
В установках исполнения 1, используется метод имитации изменения уровня жидкости. Конструктивно, данные установки выполнены единым устройством горизонтальной компоновки, и состоят из линейной части (изготавливаемой из металлического профиля), неподвижного основания (монтажной плиты для установки поверяемых уровнемеров), подвижного основания (каретки), системы измерения и сбора информации и вспомогательных узлов. Линейная часть жестко связана с неподвижным основанием, обеспечивающим крепление поверяемых уровнемеров посредством установочной плиты, при этом плоскость установочной плиты перпендикулярна горизонтально расположенной оси линейной части. Подвижная часть с закреплённой отражающей поверхностью или контактным приспособлением перемещается плоскопараллельно относительно установочной плиты неподвижного основания вдоль линейной части.
Определение положения подвижной части основания реализуется с использованием бесконтактной системы магнитного энкодера и системы управления. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части, и считывающей головки, жестко закреплённой на подвижной части. Система управления осуществляет позиционирование подвижной части относительно неподвижного основания посредством специализированного ПО, и обеспечивает сбор информации и отображение её на экране ПК.
В установках исполнения 2, используется метод непосредственного изменения уровня жидкости. Конструктивно, данные установки состоят из нескольких, расположенных вертикально и сообщающихся между собой, измерительных труб заполненных рабочей жидкостью (линейная часть), каркаса (выполненного из металлического профиля), монтажного основания (фланца) для установки поверяемых уровнемеров, подвижного основания (каретки), системы измерения и сбора информации и вспомогательных узлов.
Одна из измерительных труб представляет собой пластиковую прозрачную трубу, жестко закрепленную в неподвижном основании. Каретка передвигается вдоль неподвижного вертикального резервуара по линейной части установки за счет сервопривода, обеспечивая следящую систему воспроизведения уровня жидкости с помощью специализированного программного обеспечения и фиксируя показания установки с помощью бесконтактной системы магнитного энкодера. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части и считывающей головки.
Для наполнения измерительных резервуаров используется насос с системой дистанционного управления, подающий жидкость из бака в систему.
Принцип действия заключается в непосредственном сравнении показаний уровня жидкости в двух сообщающихся цилиндрических сосудах. В одном из них измеряется уровень жидкости с помощью системы измерения установки, а на втором размещается поверяемый уровнемер.
Воспроизводимая единица уровня может иметь любое заданное системой управления значение в пределах диапазона измерений установок.
Установки, могут быть оборудованы дополнительными приспособлениями для поверки средств измерений уровня различного принципа действия: для поверки уровнемеров с гибкими и жесткими волноводами - системой поддержки и натяжения; для поверки радарных уровнемеров - экраном для поглощения радиоволнового излучения и отражающим щитом; для поверки поплавковых уровнемеров - узлом для крепления поплавка; Наличие приспособлений определяется при заказе.

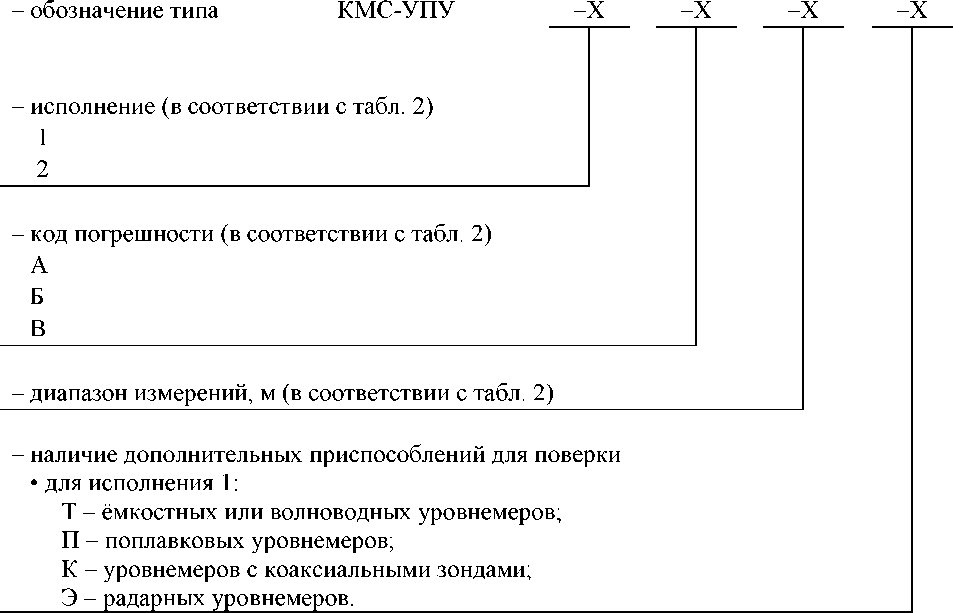

Обозначение модификаций установок имеет следующий вид и включает в себя:
Общий вид установок изображён на рисунках 1 - 4.
Рисунок 1 - Общий вид установки исполнения 1 при поверке волноводных уровнемеров 1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки;
8 - поверяемый прибор; 9 - шильд-панель
Рисунок 2 - Общий вид установки исполнения 1 при поверке радарных уровнемеров
1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - отражающая поверхность; 7 - экран для поглощения радиоволнового излучения и усечения луча; 8 - поверяемый прибор; 9 - шильд-панель
Рисунок 3 - Общий вид установки исполнения 1 при поверке поплавковых уровнемеров 1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки;
8 - поверяемый прибор; 9 - шильд-панель

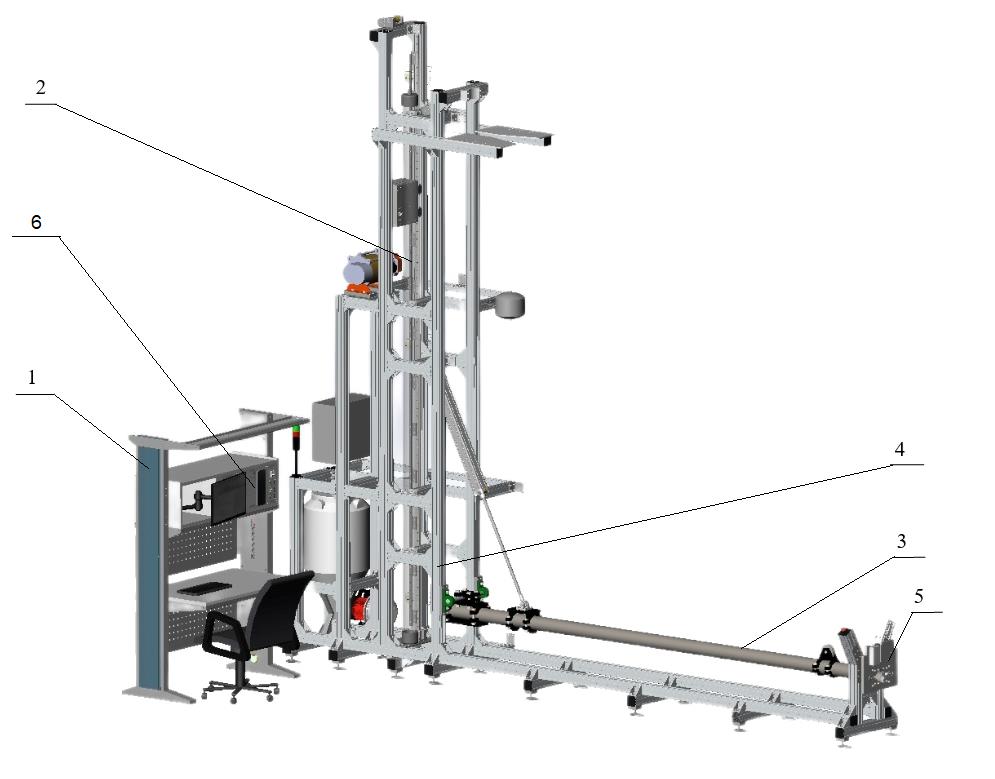

Рисунок 4 - Общий вид установки исполнения 2
1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - шильд-панель
Внешний вид стола рабочего места оператора изготавливается по заказу заказчика и может отличаться от приведенного на рисунках.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер, состоящий из букв КМС и 7 цифр, наносится на шильд-панель в месте, указанном на рисунке 5 методом шелкографии.

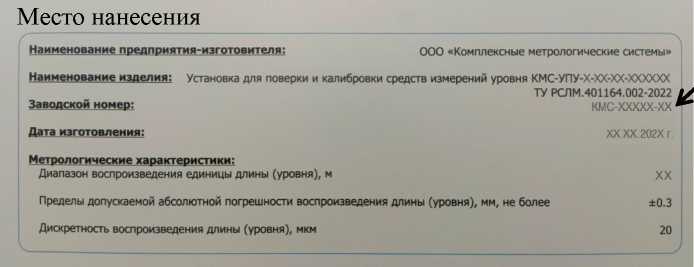

Рисунок 5 - Место нанесения заводского номера установки
заводского номера
Программное обеспечение
В установках используется программное обеспечение АРМ-КМС-УПУ (далее - ПО). ПО устанавливается на персональный компьютер системы управления установками. Метрологические характеристики установок нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
АРМ-КМС-УПУ |
|
Номер версии (идентификационный номер) |
не ниже 1.0.0.0 |
|
Идентификационное наименование метрологически значимой части ПО |
kms-lvl.so |
|
Цифровой идентификатор метрологический значимой части (алгоритм CRC32) |
0xA6D409AC |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение 1 |
Исполнение 2 | |
|
Диапазон измерений уровня1) мм |
от 0 до 50000 |
от 0 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерения уровня, мм: - код погрешности А; |
± 0,3 |
± 0,3 |
|
- код погрешности Б; |
± 0,5 |
± 0,5 |
|
- код погрешности В |
± 1,0 |
± 1,0 |
|
Дискретность измерений уровня, мм |
0,02 | |
1) - Указан максимальный диапазон измерений. Фактический диапазон измерений
указывается в формуляре на установку.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более - исполнение 1 - исполнение 2 |
52500 х 4000 х 2050 8500 х 4000 х 6600 |
|
Масса, кг, не более - исполнение 1 - исполнение 2 |
2500 2000 |
|
Напряжение питания переменного однофазного тока, В |
220 ± 22 |
|
Частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, кВт, не более |
2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, - атмосферное давление, кПа - изменение температуры окружающего воздуха в помещении в течение часа, °C, не более - максимальная разность температур в различных точках линейной части, °C, не более |
20 ± 5 от 30 до 80 от 84 до 106 1 2 |
|
Примечание - Габаритные размеры и масса установок зависят от диапазона измерений и указываются в эксплуатационной документации. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
5000 |
Знак утверждения типа
на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на корпус системы управления рабочего места оператора и подвижную часть установки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз) |
|
Установка для поверки и калибровки уровнемеров |
КМС-УПУ-Х-Х-Х-Х |
1 |
|
USB-накопитель с дистрибутивом ПО |
АРМ-КМС-УПУ |
1 |
|
Руководство по эксплуатации |
РСЛМ.441000.142ХХ*.000.00РЭ |
1 |
|
Формуляр |
РСЛМ.441000.142ХХ*.000.00ФО |
1 |
|
Руководство пользователя ПО «АРМ-КМС-УПУ» |
РСЛМ.441000.142ХХ*.000.00РП |
1 |
|
Комплект монтажных частей** |
- |
1 |
|
Комплект инструмента и принадлежностей** |
- |
1 |
|
Комплект тары |
- |
1 |
|
Примечания: * - Порядковый регистрационный номер. * * - Наличие зависит от заказа. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РСЛМ.441000.142ХХ*.000.00РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
РСЛМ.401164.002 ТУ «Установки для поверки и калибровки уровнемеров КМС-УПУ. Технические условия»
