Датчики давления МСД-22 (далее - датчики) предназначены для непрерывных измерений абсолютного, избыточного, гидростатического давления, разности давлений, а также избыточного давления-разрежения, разрежения и преобразования измеренных значений в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты, агрессивные и едкие среды).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 89513-23 |
Наименование | Датчики давления |
Модель | МСД-22 |
Срок свидетельства (Или заводской номер) | 14.07.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Метрологический Сервисный Центр" (ООО "МСЦ"), г. Челябинск
Поверка
Межповерочный интервал / Периодичность поверки | 2 года - для датчиков с приведенной погрешностью ±0,075 %; 3 года - для датчиков с приведенной погрешностью от ±0,1 %, и выше |
Зарегистрировано поверок | 532 |
Найдено поверителей | 3 |
Успешных поверок (СИ пригодно) | 532 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 15.08.2024 |
Поверители
Скачать
89513-23: Описание типа | Скачать | 448.3 КБ | |
89513-23: Методика поверки | Скачать | 800.1 КБ |
Описание типа
Назначение
Датчики давления МСД-22 (далее - датчики) предназначены для непрерывных измерений абсолютного, избыточного, гидростатического давления, разности давлений, а также избыточного давления-разрежения, разрежения и преобразования измеренных значений в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты, агрессивные и едкие среды).
Описание
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Датчики изготавливаются в виде единой конструкции, состоящей из сенсорного (измерительного) модуля и электронного преобразователя, размещенных в алюминиевом корпусе со специальным покрытием (по заказу возможно изменение цвета корпуса датчика или датчик может быть изготовлен из нержавеющей стали).
Измеряемое давление через разделительную мембрану и заполняющую жидкость оказывает воздействие на сенсорную (измерительную) мембрану, материал которой деформируется, что приводит к изменению электрического сигнала.
В электронном преобразователе, содержащем микропроцессор и цифро-аналоговый преобразователь (ЦАП), происходит формирование унифицированного выходного сигнала постоянного тока пропорционального измеряемому давлению. Микропроцессор осуществляет управление параметрами настройки (конфигурирования) датчика давления, включая хранение, обеспечивает взаимодействие между энергонезависимой памятью сенсорного модуля, АЦП и ЦАП. В электронном преобразователе осуществляется управление жидкокристаллическим индикатором (ЖКИ), визуализация значений измеряемого параметра, коммуникация по HART-протоколу. Через микропроцессор происходит управление внешними кнопками установки нуля и диапазона измерений.
Корпус датчиков имеет возможность поворота на угол
до ±180 градусов.
В зависимости от вида измеряемого давления и конструктивного исполнения датчики имеют следующие модели:
ИИ - датчики избыточного давления (штуцерное исполнение)
ИД - датчики избыточного давления (фланцевое исполнение)
ДД - датчики разности давлений
ДД(16, 25, 32, 40) - датчики разности давлений с рабочим (статическим давлением) Рстат.= 16, 25, 32 и 40 МПа, соответственно.
АИ - датчики абсолютного давления (штуцерное исполнение)
ДА - датчики абсолютного давления (фланцевое исполнение)
ДГ - датчики гидростатического давления (фланцевое исполнение)
ИИРМ - датчики избыточного давления, с выносной мембраной (штуцерное исполнение) ИДРМ - датчики избыточного давления, с выносной мембраной (фланцевое исполнение) ДДРМ - датчики разности давлений с двумя выносными мембранами (фланцевое исполнение)
Датчики имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием и видами взрывозащиты; наличием индикатора, материалами мембраны и корпуса, типами присоединений к процессу.
Обозначение исполнения датчика приведено в виде буквенно-цифрового кода в паспорте датчика и имеет структуру, расшифровка которой приведена в технической документации на датчики.
Общий вид датчиков представлен на рисунке 1.
Пломбировка датчика не предусмотрена.
Знак утверждения типа наносится в правом нижнем углу таблички из нержавеющей стали, прикрепленной на корпус датчика. Изображение места нанесения знака утверждения типа представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр по системе нумерации изготовителя, наносится способом лазерной гравировки на табличку из нержавеющей стали, прикрепленную на корпус датчика. Изображение места нанесения серийного номера представлено на рисунке 2.
Стандартно корпус выполнен в цвете RAL5009. Возможно изготовление корпусов в других цветах по запросу заказчика.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
![](https://all-pribors.ru/images/ot/23/89513-23-1.jpg)
![](https://all-pribors.ru/images/ot/23/89513-23-2.jpg)

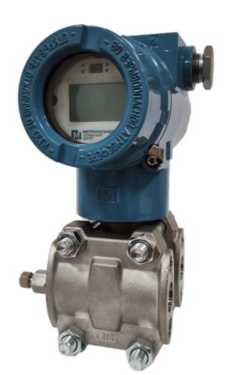

модели МСД-22-ИИ, МСД-22-АИ
![](https://all-pribors.ru/images/ot/23/89513-23-3.jpg)

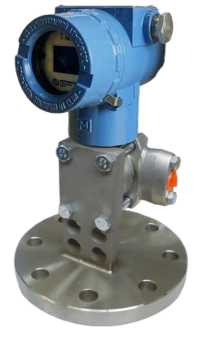

модель МСД-22-ДГ
модели МСД-22-ДД, ДД(16, 25, 32, 40)
МСД-22-ИД, МСД-22-ДА
![](https://all-pribors.ru/images/ot/23/89513-23-4.jpg)

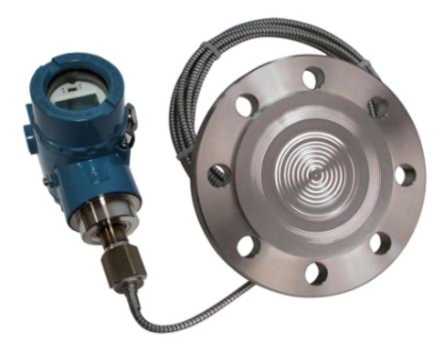

модель МСД-22-ИИРМ
![](https://all-pribors.ru/images/ot/23/89513-23-5.jpg)

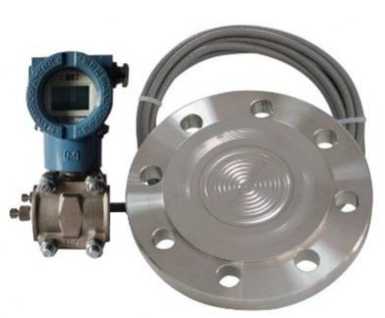

модель МСД-22-ИДРМ
![](https://all-pribors.ru/images/ot/23/89513-23-6.jpg)

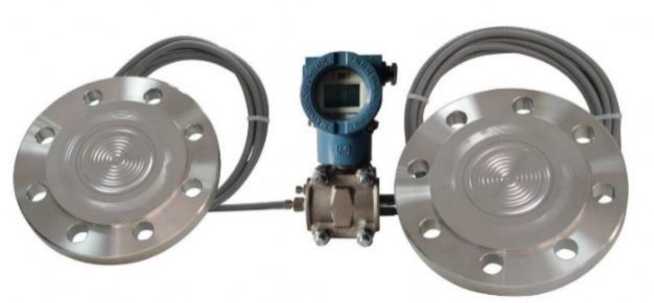

модель МСД-22-ДДРМ
![](https://all-pribors.ru/images/ot/23/89513-23-7.jpg)
Рисунок 1 - Общий вид датчиков давления МСД-22
![](https://all-pribors.ru/images/ot/23/89513-23-8.jpg)
Место нанесения серийного номера
Место нанесения знака утверждения типа

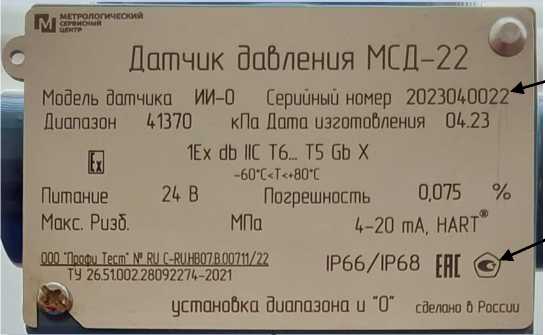

Рисунок 2 - место нанесения серийного номера и знака утверждения типа датчиков давления МСД-22
Программное обеспечение
Датчики давления МСД-22 имеют встроенное метрологически значимое программное обеспечение (далее - ПО) и внешнее метрологически незначимое ПО.
Встроенное метрологически значимое ПО устанавливается в микропроцессорный модуль датчика на заводе-изготовителе во время производственного цикла и предназначено для управления работой электронной схемы датчика; обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический дисплей (ЖКИ); формирования выходного сигнала.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии рекомендацией по метрологии Р 50.2.077-2014.
Внешнее ПО МСД-Софт, записанное на электронном носителе, предназначено для установки на персональный компьютер и служит для регулирования и настройки датчиков, просмотра и изменения параметров конфигурации, в процессе эксплуатации датчиков.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MS-SOFT |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МСД-Софт |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений, кПа |
Приведены в таблице 4 |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) |
Приведены в таблице 5 |
Вариация выходного сигнала, % |
1у1 |
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 до +25 °С): 2) - для датчиков с кодами диапазонов 2 - 3, % ДР макс /10 °С - для датчиков с кодами диапазонов 4 - 0, % APi /10 °С |
±0,2 ±(0,06+0,04 •ДРмакс/ APi) |
Максимальное рабочее (статическое) давление, МПа 1) |
4, 7, 10, 16, 25, 32, 40 |
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной, влиянием рабочего (статического) давления, %/МПа: - для МСД-22-ДД с кодом диапазона измерений 2 - для МСД-22-ДД с кодом диапазона измерений 3 - для МСД-22-ДД с кодами диапазонов измерений 4, 5, 6, 7, 8, 9 - для МСД-22-ДД(16) с кодами диапазонов измерений 4, 5, 6, 7, 8, 9 - для МСД-22-ДД(25) с кодами диапазонов измерений 4, 5, 6, 7, 8, 9 - для МСД-22-ДД(32) с кодами диапазонов измерений 4, 5, 6, 7, 8, 9 - для МСД-22-ДД(40) с кодами диапазонов измерений 4, 5, 6, 7, 8, 9 |
±0,25 %/ 4 МПа ±0,15 %/ 7 МПа ±0,10 %/ 10 МПа ±0,25 %/ 16 МПа ±0,5 %/ 25 МПа ±0,75 %/ 32 МПа ±1,0 %/ 40 МПа |
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84,0 до 106,7 |
Примечания 1) Конкретные значения приведены в паспорте. 2) ДРмакс - максимальный диапазон измерений. APi - настроенный диапазон измерений. |
Таблица 4 - Диапазоны измерений датчиков
Наименование характеристики |
Значение | ||||||||
Диапазоны измерений (ДИ) давления, кПа 1) 2) |
Код диапазона измерений (ДИ) | ||||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
модель ИИ - минимальный ДИ - максимальный ДИ |
-- |
3) от 0 до 0,188 от 0 до 7,5 |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
4) от 0 до 206,8 от 0 до 20680 |
4) от 0 до 413,7 от 0 до 41370 |
модель ИД - минимальный ДИ - максимальный ДИ |
3) от 0 до 0,1 от 0 до 1,5 |
3) от 0 до 0,188 от 0 до 7,5 |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
4) от 0 до 206,8 от 0 до 20680 |
4) от 0 до 413,7 от 0 до 41370 |
модель ДД - минимальный ДИ - максимальный ДИ |
3) от 0 до 0,1 от 0 до 1,5 |
3) от 0 до 0,188 от 0 до 7,5 |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
4) от 0 до 206,8 от 0 до 20680 |
-- |
модель ДД(16, 25, 32, 40) - минимальный ДИ - максимальный ДИ |
-- |
-- |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
4) от 0 до 206,8 от 0 до 20680 |
-- |
модель АИ - минимальный ДИ - максимальный ДИ |
-- |
-- |
от 0 до 5 от 0 до 37,4 |
от 0 до 5 от 0 до 186,8 |
от 0 до 6,9 от 0 до 690 |
от 0 до 20,68 от 0 до 2068 |
от 0 до 68,9 от 0 до 6890 |
от 0 до 206,8 от 0 до 20680 |
от 0 до 413,7 от 0 до 41370 |
модель ДА - минимальный ДИ - максимальный ДИ |
-- |
-- |
от 0 до 5 от 0 до 37,4 |
от 0 до 5 от 0 до 186,8 |
от 0 до 6,9 от 0 до 690 |
от 0 до 20,68 от 0 до 2068 |
от 0 до 68,9 от 0 до 6890 |
-- |
-- |
модель ДГ - минимальный ДИ - максимальный ДИ |
-- |
3) от 0 до 0,188 от 0 до 7,5 |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
-- |
-- |
-- |
модели ИИРМ, ИДРМ - минимальный ДИ - максимальный ДИ |
-- |
-- |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
4) от 0 до 206,8 от 0 до 20680 |
-- |
модель ДДРМ - минимальный ДИ - максимальный ДИ |
-- |
-- |
3) от 0 до 0,374 от 0 до 37,4 |
4) от 0 до 1,868 от 0 до 186,8 |
4) от 0 до 6,9 от 0 до 690 |
4) от 0 до 20,68 от 0 до 2068 |
4) от 0 до 68,9 от 0 до 6890 |
-- |
-- |
Продолжение таблицы 4_______________________________________________________________________________________________________
Примечания:
1) В соответствии с заказом допускается изготовление датчиков с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, МПа, кгс/см2, мм рт. ст., мм вод. ст., м вод. ст.)
2) Датчик может быть настроен на любой диапазон измерений (ДИ), лежащий внутри приведенного в таблице максимального ДИ, но не менее минимального ДИ, при этом, минимальный шаг изменения диапазона равен соответствующей единице младшего разряда дисплея датчика, HART-коммуникатора и (или) ячейки «Диапазон» в разделе «Конфигурация» программы МСД-Софт.
3) Датчики моделей МСД-22-ИД, МСД-22-ДД с кодами диапазонов 2, 3, 4; МСД-22-ИИ с кодами диапазонов 3, 4; МСД-22-ДД(16,25,32,40), МСД-22-ИИРМ, МСД-22-ИДРМ с кодом диапазона 4; МСД-22-ДГ с кодами диапазонов 3,4 могут перенастраиваться в пределах от минус Рмакс до нуля или от минус Рмакс/2 до плюс Рмакс/2. Где: Рмакс- максимальный верхний предел измерений.
4) Датчики моделей МСД-22-ИД с кодами диапазонов 5, 6, 7, 8, 9, 0; МСД-22-ИИ с кодами диапазонов 5, 6, 7, 8, 9, 0; МСД-22-ИИРМ с кодами диапазонов 5, 6, 7, 8, 9; МСД-22-ДД, МСД-22-ДД(16,25,32,40), МСД-22-ИДРМ с кодами диапазонов 5, 6, 7, 8, 9; МСД-22-ДДРМ с кодами диапазонов 4, 5, 6, 7, 8; МСД-22-ДГ с кодами диапазонов 5, 6, 7 могут перенастраиваться в пределах от минус 101,3 кПа до АР кПа, где АР = Рмакс - 101,3 (кПа).
Таблица 5 - Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности
Наименование характеристики |
Значение 2) | ||||||||
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) |
Код диапазона измерений | ||||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
модель ИИ при К < 3,0 при 3,0 < К < 40 при К < 10,0 при 10,0 < К < 100 |
- --- |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1- Y -К) -- |
-- ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1- Y -К) | ||||||
модель ИД при К < 1,5 при 1,5 < К < 15,0 при К < 3,0 при 3,0 < К < 40 при К < 10,0 при 10,0 < К < 100 |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(у +0,1 • y -К) ---- |
- - ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1- Y -К) - - |
-- - - ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1- Y -К) |
Продолжение таблицы 5
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) |
Код диапазона измерений | ||||||
2 |
3 |
4 |
5 6 7 |
8 |
9 |
0 | |
модель ДД при К < 1,5 при К > 1,5 при К < 3,0 при 3,0 < К < 40 при К < 10,0 при 10,0 < К < 100 |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(у +0,1 • y -К) - - - - |
-- ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1 • Y -К) -- |
- -- - ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1 • Y -К) |
-- | |||
модель ДД(16,25,32,40) при К < 10,0 при 10,0 < К < 100 |
-- |
-- |
±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(Y +0,1 • Y •К) |
-- | |||
модель АИ при К < 10,0 при 10,0 < К < 100 |
-- |
-- |
±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 - |
±0,075; ±0,1; ±0,15; ±0,2; ±(y +0,1- y -к) |
±0,25; ±0,5 | ||
модель ДА при К < 10,0 при 10,0 < К < 100 |
-- |
-- |
±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 - |
±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(y +0,1- y -к) |
-- |
-- | |
модель ДГ при К < 10,0 при 10,0 < К < 40 при 10,0 < К < 100 |
- - - |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(0,2- Y -К) - |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(0,2- y •К) ±(0,2- y -К) |
- - - |
- - - |
- - - | |
модель ИИРМ, ИДРМ, при К < 10,0 при 10,0 < К < 100 |
-- |
-- |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(0,2- y -К) |
-- |
Продолжение таблицы 5
модель ДДРМ при К < 10,0 при 10,0 < К < 100 |
-- |
-- |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 ±(0,2- Y -К) |
-- |
-- |
Примечания: 1) К - коэффициент перенастройки равный ДРмакс/APi, где: ДРмакс = Рмакс - Ро - максимальный диапазон измерений датчика; Рмакс - максимальный верхний предел измерений, Ро - нижний предел измерений; APi = Pi - Ро - настроенный диапазон измерений; Pi и Ро - соответственно верхний и нижний пределы измерений при перенастройке. 2) В зависимости от исполнения конкретные значения приведены в паспорте и на табличке, прикрепленной на корпус датчика. |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой |
от 4 до 20, 20 до 4 HART |
Напряжение питания постоянного тока, В |
от 12 до 45 |
Масса, кг, не более 1) - для моделей ИИ, ДА - для моделей ДД, ИД, ДД (16,25,32,40) - для моделей ДГ - для моделей ИИРМ, ДДРМ, ИДРМ |
2,0 от 4,0 до 5,0 1) 5,0 от 4,0 до 5,0 1) |
Габаритные размеры (высота; ширина; длина), мм, не более: 1) - для датчиков штуцерного исполнения - для датчиков фланцевого исполнения |
177,0; 92,0; 133,5 177,0; 235,0; 133,5 |
Условия эксплуатации: - температура окружающей среды, без ЖКИ °С - температура окружающей среды, с ЖКИ °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -60 до +80 от -25 2) до +80 100 от 84,0 до 106,7 |
Маркировка взрывозащиты 3) |
1Ex db IIC T6...T5 Gb X 0Ex ia IIC T6...T5 Ga X 1Ex db [ia Ga] IIC T6...T5 Gb X |
Средняя наработка на отказ, ч, не менее |
200000 |
Средний срок службы, лет, не менее |
16 |
Примечания: 1) В зависимости от модели и исполнения, без учета параметров выносных разделительных мембран (при наличии), конкретные значения указаны в руководстве по эксплуатации и (или) паспорте. 2) Жидкокристаллический индикатор (ЖКИ) сохраняет работоспособность при рабочем диапазоне температур окружающего воздуха от минус 25 °С до плюс 80 °С. Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖКИ, при этом показания ЖКИ могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖКИ не влияет на метрологические характеристики и работоспособность датчика давления. 3) В зависимости от исполнения конкретные значения приведены в паспорте и на табличке, прикрепленной на корпус датчика. |
Знак утверждения типа
наносится на табличку из нержавеющей стали, прикрепленную к корпусу датчиков способом лазерной гравировки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик давления 1) |
МСД-22 |
1 шт. |
Паспорт |
МСД-22.000.ХХ ПС |
1 экз. |
Руководство по эксплуатации |
МСД-22.000.ХХ РЭ |
1 экз. 2) |
Продолжение таблицы 7__________________________________________________________
Примечания:
1) Модель датчика, комплект монтажных частей, в соответствии с заказом.
2) Допускается прилагать 1 экз. (в зависимости от заказа) на партию датчиков, поставляемых в один адрес.
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа датчика МСД-22» Руководства по эксплуатации.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г.№ 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900.
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
ТУ 26.51-002-28092274-2021 Датчики давления МСД-22 Технические условия.
