Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51
| Номер в ГРСИ РФ: | 89526-23 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51 (далее по тексту - уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, а также уровня границы раздела этих сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, а также для измерений и преобразования значений температуры этих сред в цифровой сигнал HART-протокола.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89526-23 | |||||||||
| Действует | по 17.07.2028 | |||||||||
| Наименование | Уровнемеры магнитострикционные | |||||||||
| Модель | ЭЛЕМЕР-УПМ-51 | |||||||||
| Модификации |
ЭЛЕМЕР-УПМ-51/М2 ЭЛЕМЕР-УПМ-51/М2И ЭЛЕМЕР-УПМ-51/М3И |
|||||||||
| Приказы |
№1066 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9f2ae77e-4e50-f9bf-b961-3c29cc3147af | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-325-208-2026 ГСИ. Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 02.06.2026)
МП 208-017-2023 ГСИ. Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51. Методика поверки
(по 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 171 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.06.2026 |
Поверители
Скачать
|
89526-23: Описание типа
2023-89526-23.pdf
|
Скачать | 1.1 MБ | |
|
89526-23: Методика поверки
2023-mp89526-23.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
89526-23: Методика поверки
МП 208-017-2023
2023-mp89526-23-1.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
89526-23: Описание типа
2026-89526-23.pdf
|
Скачать | 911.3 КБ | |
|
89526-23: Методика поверки
РТ-МП-325-208-2026
2026-mp89526-23.pdf
|
Скачать | 4.7 MБ | |
|
89526-23: Методика поверки
МП 208-017-2023
2023-mp89526-23-2.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51 (далее по тексту - уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, а также уровня границы раздела этих сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, а также для измерений и преобразования значений температуры этих сред в цифровой сигнал HART-протокола.
Описание
Принцип действия уровнемеров основан на явлении магнитострикции. Для измерения уровня контролируемой среды на волновод из магнитострикционного материала, вдоль которого установлены один или два поплавка с постоянными магнитами, подается электрический импульс силы постоянного тока. В результате взаимодействия электрического импульса с постоянным магнитным полем поплавка (поплавков) возникает волна механического напряжения, распространяющаяся вдоль волновода с известной постоянной скоростью. Пьезоэлемент, размещённый в измерительном элементе, преобразует полученное механическое напряжение в электрический импульс. Расстояние до контролируемой среды пропорционально интервалу времени между подачей электрического импульса и обратным импульсом. Полученное значение величины преобразуется в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, и (или) отображается на светодиодном индикаторе.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: измерительный элемент (волновод); электронный блок; светодиодный индикатор (для уровнемеров с индикатором); поплавок (1 или 2). Для измерения температуры на нижнем конце измерительного элемента может быть расположен цифровой термометр. Электронный блок преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем и другими устройствами.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения.
Уровнемеры выпускаются в трёх модификациях: ЭЛЕМЕР-УПМ-51/М2 (без индикатора), ЭЛЕМЕР-УПМ-51/М2И (с индикатором) и ЭЛЕМЕР-УПМ-51/М3И (с индикатором), отличающихся конструктивными особенностями.
Уровнемеры имеют следующие исполнения:
- общепромышленное (ОП);
- взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «i» (Ех);
- взрывозащищённое с видами взрывозащиты «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (Exdia);
- взрывозащищённое с видами взрывозащиты «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (Ехd).
Фотографии общего вида уровнемеров, корпусов электронных блоков и измерительных элементов представлены на рисунках 1 - 5. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.
Общий вид поплавков представлен на рисунке 6.
Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелкографии (рисунок 7).
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 7).
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид ЭЛЕМЕР-УПМ-51
ЭЛЕМЕР-УПМ-51/М2
ЭЛЕМЕР-УПМ-51/М2И
Рисунок 2 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М2, ЭЛЕМЕР-УПМ-51/М2И
Рисунок 3 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М3И
ОП, Ех
Exdia, Exd
ОП, Ех
Exdia, Exd
ЭЛЕМЕР-УПМ-51/М2
ЭЛЕМЕР-УПМ-51/М2И
ОП, А, Ex, Exdia, Exd
ЭЛЕМЕР-УПМ-51/М3И
Рисунок 4 - Общий вид корпусов электронных блоков ЭЛЕМЕР-УПМ-51
Жёсткие измерительные элементы с одним поплавком
А0 (от минус 45 °С до плюс 85 °С)
А1 (от минус 45 °С до плюс 200 °С)
А2 (от минус 45 °С до плюс 450 °С)
волновод с фланцем
Жёсткие измерительные элементы с двумя поплавками
код исполнения по температуре рабочей среды
А0 (от минус 45 °С А1 (от минус 45 °С А2 (от минус 45 °С до плюс 85 °С) до плюс 200 °С) до плюс 450 °С)
волновод с фланцем
Гибкие измерительные элементы
с одним поплавком с двумя поплавками
(код исполнения по температуре рабочей среды А0)
Рисунок 5 - Общий вид измерительных элементов (волноводов) ЭЛЕМЕР-УПМ-51
Рисунок 6 - Общий вид поплавков

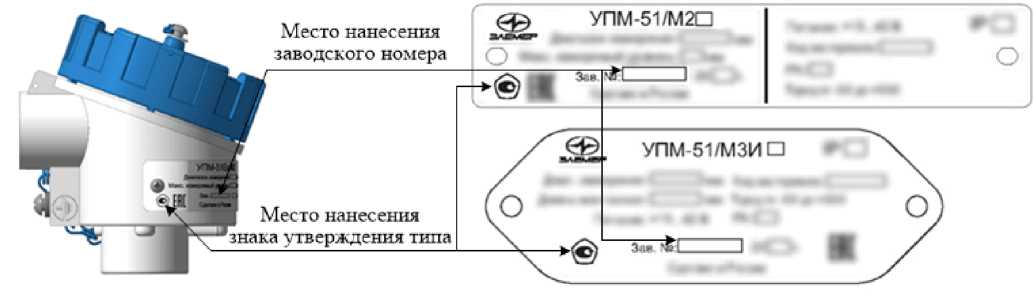

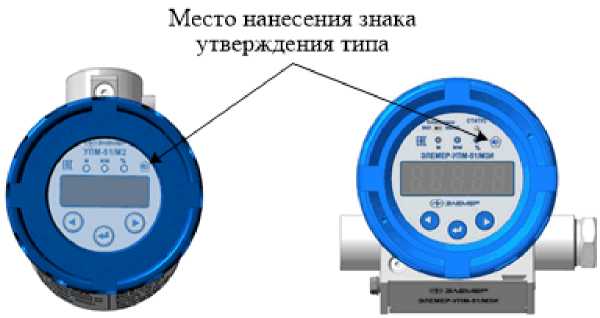

Рисунок 7 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационныеданные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upm51m2 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HART MultiConfig |
|
Номер версии (идентификационный номер) ПО |
0.ХХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
В идентификационном номере внутреннего и внешнего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм 1) |
от 50 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня границы раздела сред), Д, мм 2): - для индекса заказа А - для индекса заказа B |
±1; ±3 3) ±3 |
|
Диапазон измерений температуры рабочей среды, °С |
от -45 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С, для диапазона измерений: - от -45 °С до -40 °С - св. -40 °С до +105 °С - св. +105 °С до +120 °С |
±0,7 ±0,5 ±0,7 |
|
Пределы допускаемой приведённой к диапазону унифицированного выходного сигнала силы постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, Дх, % |
±0,05 |
|
Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 HART |
|
Вариация выходного сигнала: - силы постоянного тока, мкА - цифрового сигнала, мм |
2 1 |
|
1) Фактический диапазон измерений указывается в паспорте 2) В соответствии с заказом. 3) При периодической поверке на месте эксплуатации. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В: - для ЭЛЕМЕР-УПМ-51/М2 - для исполнений с индексами Ex, Exdia - для остальных исполнений - для ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И - для исполнений с индексами Ex, Exdia - для остальных исполнений |
от 12,5 до 30,0 от 12,5 до 42,0 от 15 до 30 от 15 до 42 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Длина измерительного элемента, мм, не более 1): - жёсткий измерительный элемент - гибкий измерительный элемент |
6500 20800 |
|
Габаритные размеры (без учета длины измерительного элемента), мм, не более - длина - ширина - высота |
150 150 350 |
|
Масса (без учета массы измерительного элемента), кг 2) |
от 0,4 до 1,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - для исполнения t1070 - для исполнения t2570 - для исполнения t5070 - для исполнения t5570 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -10 до +70 от -25 до +70 от -50 до +70 от -55 до +70 98 от 84,0 до 106,7 |
|
Избыточное давление измеряемой среды, МПа, не более |
5 |
|
Температура рабочей среды, °С: - для кода исполнения АО - для кода исполнения А1 - для кода исполнения А2 |
от -45 до +85 от -45 до +200 от -45 до +450 |
|
1) В соответствии с заказом. 2) В зависимости от исполнения. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелкографии, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
Таблица 6 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный |
ЭЛЕМЕР-УПМ-51 /М 1) |
1 шт. |
|
Программное обеспечение |
_ |
1 шт. |
|
Комплект монтажных частей 3) |
_ |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407623.001РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407623.001-ХХХПС 2) |
1 экз. |
|
1) Модификация, исполнение уровнемера в соответствии с заказом. 2) Обозначение в соответствии с исполнением уровнемера. 3) Комплект монтажных частей в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 3.2 «Использование изделий» руководства по эксплуатации НКГЖ.407623.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
НКГЖ.407623.001ТУ Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51.
Технические условия
