Каналы измерительные КД722
| Номер в ГРСИ РФ: | 89562-23 |
|---|---|
| Производитель / заявитель: | ООО "Комдиагностика", г. Оренбург |
Каналы измерительные КД722 (далее - ИК) предназначены для измерений параметров вибрации (СКЗ виброускорения и СКЗ виброскорости) и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89562-23 |
| Действует | по 21.07.2028 |
| Наименование | Каналы измерительные |
| Модель | КД722 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 614ccbc0-24d7-2e82-8fae-12f4081c2ee2 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика"), г. Оренбург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 813 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
89562-23: Описание типа
2025-89562-23.pdf
|
Скачать | 696.8 КБ | |
|
89562-23: Методика поверки
2024-mp89562-23.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Каналы измерительные КД722 (далее - ИК) предназначены для измерений параметров вибрации (СКЗ виброускорения и СКЗ виброскорости) и температуры.
Описание
Принцип действия каналов в режиме измерения параметров вибрации основан на преобразовании уровня вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Принцип действия каналов в режиме измерений температуры основан на измерении и преобразовании электрического сопротивления встроенного термочувствительного элемента термисторного типа (NTC).
Каналы измерительные КД722 состоят из первичного вибропреобразователя (далее -датчик) модели КД719 или модели КД719м и вторичного преобразователя вибрации КД721 (далее - ВП).
Каналы измерительные КД722 выпускаются в двух модификациях: КД722 и КД722а, которые различаются наличием канала измерения температуры и поддиапазонами рабочих частот.
Датчик представляет собой пьезоэлектрический акселерометр со встроенным блоком электроники. Встроенный блок электроники датчика состоит из усилителя заряда, полосовых фильтров и термистора. Принцип действия датчика в режиме измерений параметров вибрации основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Электрический сигнал от датчика поступает на вторичный преобразователь.
Вторичный преобразователь представляет собой электронный блок с унифицированными выходами для измерения виброускорения, виброскорости и температуры; аналоговым выходом по напряжению для измерения виброускорения (с фильтром нижних частот 10 кГц) и цифровым выходом для измерения виброускорения, виброскорости и температуры, где поступающий на вход электрический сигнал проходит через фильтр нижних частот 3 кГц для измерений и расчета СКЗ виброускорения и 1 кГц для измерений и расчета СКЗ виброскорости (после интегратора).
Датчик подключается к вторичному преобразователю через интерфейс ICP и искробезопасный барьер, встроенный в ВП. Вторичный преобразователь передает измерительную информацию по протоколу Modbus-RTU, такую как виброускорение, виброскорость, температура, а также может передавать данные об измерении ударных импульсов в месте крепления датчика.
Заводские номера датчиков наносятся на корпус датчика методом лазерной гравировки в числовом формате. Заводские номера вторичных преобразователей наносятся на корпус вторичных преобразователей методом струйной печати в числовом формате.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование средства измерений не предусмотрено.

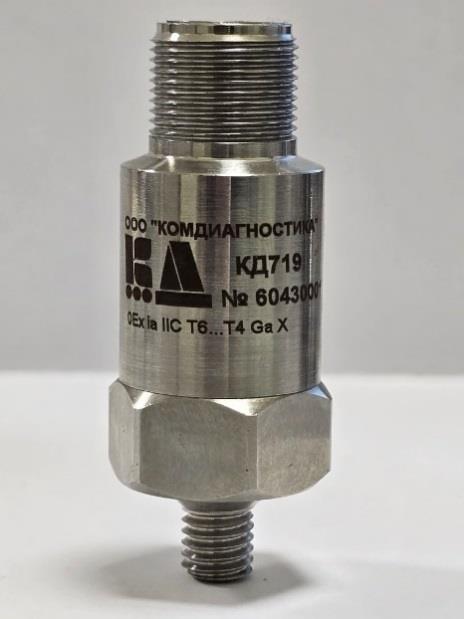

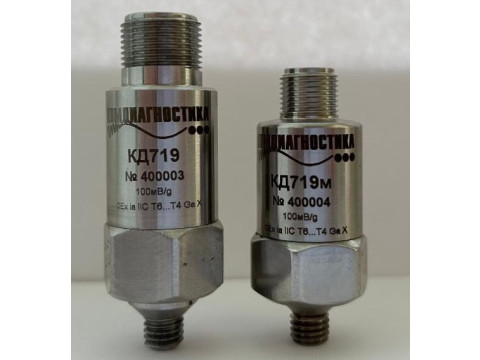

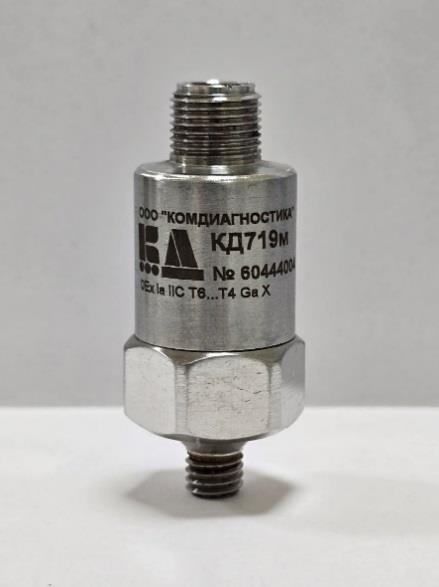

Общий вид первичных вибропреобразователей (датчиков) представлен на рисунке 1.

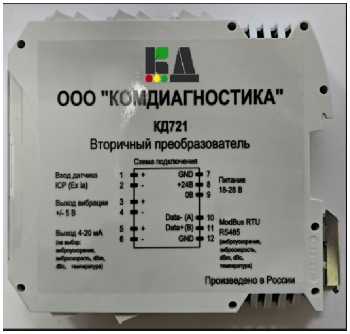

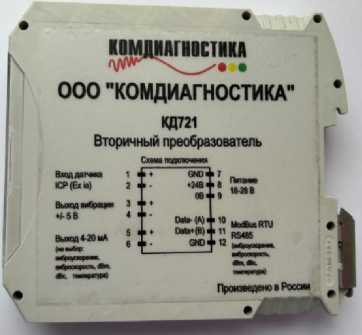

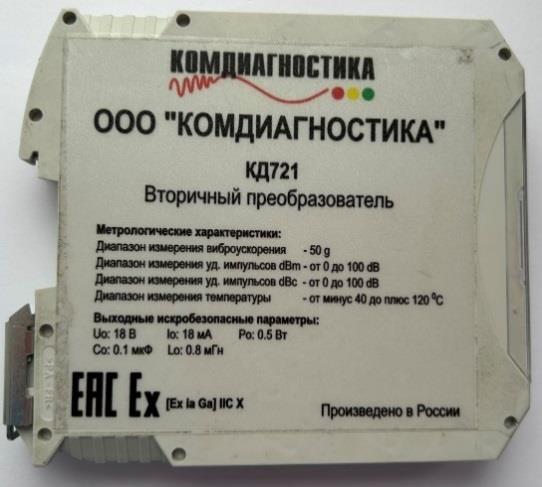

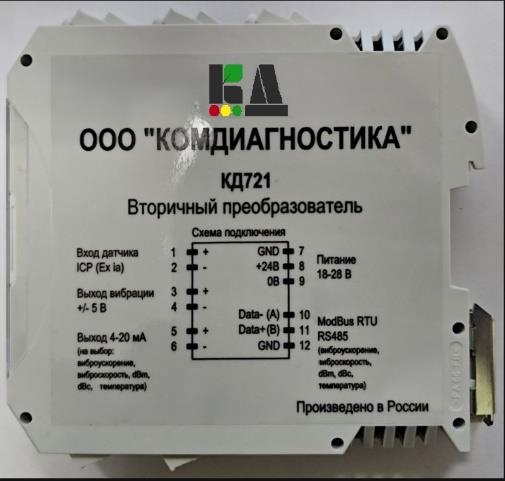

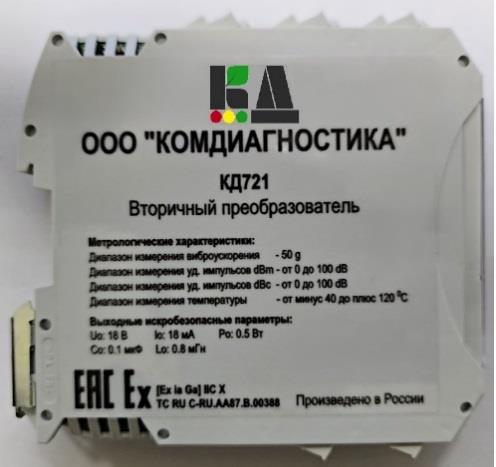

Общий вид вторичного преобразователя представлен на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Общий вид первичных вибропреобразователей
КД 721
(Ex ia Ga] IICX
Диапазон
[Ex la Ga] IICX
Произведено в России
«0М1МГН0СТИКЛ
ООО "КОМДИАГНОСТИКА'
КД721 Вторичный преобразователь
Метрологические характеристики:
Диапазон измерения виброускорения - 50 g
Диапазон измерения уд. импульсов dBm - от 0 до 100 dB
Диапазон измерения уд импульсов dBc - от 0 до 100 tffi
Выходные искробезопасные параметры: Uo: 18В к>:18мА Ро; 0.5 Вт
Со: 0.1 мкФ Lo: 0.8 мГн
i температуры - от минус 40 до плюс 120‘’С
ООО "КОМДИАГНОСТИКА'
«туры
Промзведеио в России
КД721
Вторичный преобразователь
[Exia Ga]
IICX
Датчик
McdbtJS
КД721
Место нанесения заводского номера
Рисунок 2 - Общий вид вторичного преобразователя
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав каналов измерительных КД722, предназначено для формирования параметров выходных сигналов и индикации результатов измерений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KD722 Config 1.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | |
|
КД722а |
КД722 | |
|
По цифровому выходу | ||
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,5 до 76,2 | |
|
Диапазон рабочих частот при измерении СКЗ виброскорости, Г ц |
от 2 до 1000 | |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
± |
10 |
|
Диапазон измерений СКЗ виброускорения, м/с2 - с датчиком КД719 - с датчиком КД719м |
от 0,5 до 210 от 0,5 до 490 |
от 0,5 до 490 от 0,5 до 490 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения, Г ц |
от 10 до 3000 | |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, % |
± |
10 |
|
Диапазон измерений температуры, °С |
_ |
от -40 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
_ |
±5 |
|
По аналоговому выходу | ||
|
Номинальное значение коэффициента преобразования на базовой частоте 45 Гц, мВ/(м^с’2) |
10,2 | |
|
Диапазон измерений СКЗ виброускорения, м/с2 - с датчиком КД719 - с датчиком КД719м |
от 0,5 до 210 от 0,5 до 490 |
от 0,1 до 490 от 0,1 до 490 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц: - с датчиком КД719 - с датчиком КД719м |
от 2 до 3000 от 2 до 10000 |
от 3 до 5000 от 2 до 10000 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 45 Гц, % |
±5 | |
|
Нелинейность амплитудной характеристики на базовой частоте 45 Гц, % |
±5 |
±3 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения с неравномерностью частотной характеристики относительно базовой частоты 45 Гц не более ±5 %, Гц |
от 10 до 1000 |
от 5 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения с неравномерностью частотной характеристики относительно базовой частоты 45 Гц не более ±10 %, Гц |
от 2 до 3000 |
от 3 до 5000 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения с неравномерностью частотной характеристики относительно базовой частоты 45 Гц для ИК с датчиком КД719м не более ±3 дБ, Гц |
от 2 до 10000 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Номинальное значение напряжения питания постоянного тока, В, не более |
24 |
|
Г абаритные размеры, мм, не более - датчик КД719 (диаметр/высота) - датчик КД719м (диаметр/высота) - вторичный преобразователь КД721 (длинахвысотахширина) |
25/65 25/55 114,5/99/17,5 |
|
Масса, г, не более - датчик КД719 - датчик КД719м - вторичный преобразователь КД721 |
75 60 130 |
|
Рабочие условия измерений: температура окружающей среды, °С: - датчиков КД719 и КД719м - вторичного преобразователя КД721 |
от -55 до +125 от -40 до +75 |
|
Степень защиты по ГОСТ 14254-2015: - датчиков КД719 и КД719м - вторичного преобразователя КД721 |
IP67 IP40 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
20 |
|
Маркировка взрывозащиты: - датчиков КД719 и КД719м - вторичного преобразователя КД721 |
0Ex iaПС T6...T4 Ga Х [Ex ia Ga] IIC X |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Канал измерительный в составе: |
КД722/КД722а |
1 шт. |
|
- первичный вибропреобразователь |
КД719 (или КД719м) |
1 шт. |
|
- вторичный преобразователь |
КД721 |
1 шт. |
|
Паспорт |
КОМД.433642.012 ПС |
1 экз. |
|
Руководство по эксплуатации |
КОМД.433642.012 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации «Каналы измерительные КД722. Руководство по эксплуатации» КОМД.433642.012 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
