Термометры-манометры скважинные ТМС
| Номер в ГРСИ РФ: | 89634-23 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "НЕОВЭЛЛ", г. Казань |
Термометры-манометры скважинные ТМС (далее - термоманометры) предназначены для непрерывных измерений температуры и абсолютного давления жидкостей и газов с возможностью компенсации температурной погрешности, в системах контроля, регулирования и управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89634-23 |
| Действует | по 31.07.2028 |
| Наименование | Термометры-манометры скважинные |
| Модель | ТМС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | daa34ed3-3ab5-3af1-1601-e35ee92ef3bd |
Производитель / Заявитель
Общество с ограниченной ответственностью "НЕОВЭЛЛ" (ООО "НЕОВЭЛЛ"), г. Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89634-23: Описание типа
2023-89634-23.pdf
|
Скачать | 699 КБ | |
|
89634-23: Методика поверки
2023-mp89634-23.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Термометры-манометры скважинные ТМС (далее - термоманометры) предназначены для непрерывных измерений температуры и абсолютного давления жидкостей и газов с возможностью компенсации температурной погрешности, в системах контроля, регулирования и управления технологическими процессами.
Описание
Принцип действия термоманометров при измерении давления основан на изменении частоты, вызванной воздействием давления измеряемой среды собственных колебаний кварцевого силочувствительного пьезоэлемента, закрепленного на мембране, а принцип действия при измерении температуры - на зависимости частоты пьезоэлектрического резонатора от температуры. Значения измеряемых величин обрабатываются при помощи встроенного электронного устройства, передаются на устьевой регистратор и на персональный компьютер.
Конструктивно термоманометр выполнен в виде герметичного цилиндрического корпуса, внутри которого расположены чувствительные элементы (ЧЭ) давления и температуры. Для связи термоманометра с внешним устройством - устьевым регистратором используется наземный и скважинный кабель.
Термоманометры изготавливаются в двух исполнениях, основное - с объединённым отсеком электроники и исполнение с обозначением «01» - с двумя разделенными отсеками электроники. Данные исполнения термоманометров имеют модификации в зависимости от максимального измеряемого давления, выбираемых из определенного ряда, и стойкости к агрессивным средам.
Код условного обозначения исполнения термоманометра приведен на следующей блок-схеме:
ТМС— Р—
Т—
ХХ
Верхний предел измеряемого давления, МПа
Приведенная погрешность, % ВПИ
Верхний предел рабочих температур, °С
Абсолютная погрешность измерения температуры, °С
Материал:
Н - 12Х18Н10Т;
И - Инконель 625 (718).
Код конструктивного исполнения
(не указывается при основном исполнении)
Общий вид термоманометров представлен на рисунке 1.
Общий вид устьевого регистратора представлен на рисунке 2.
Серийный номер в виде цифрового обозначения наносится на корпус термоманометра методом лазерной гравировки. Место нанесения представлено на рисунке 3.
Рисунок 1 - Общий вид термоманометра

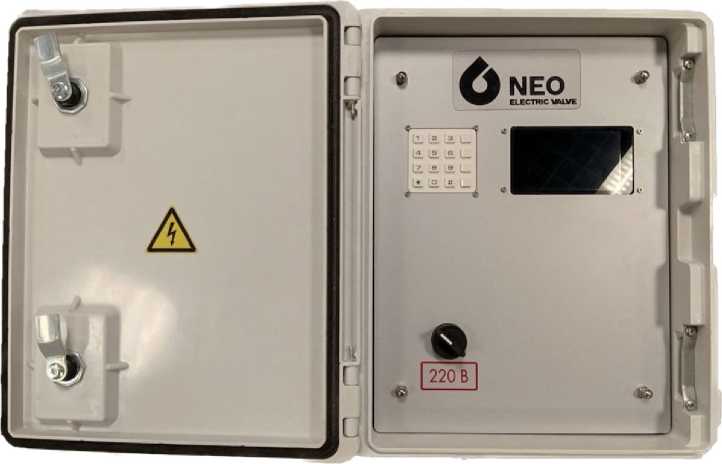

Рисунок 2 - Общий вид устьевого регистратора

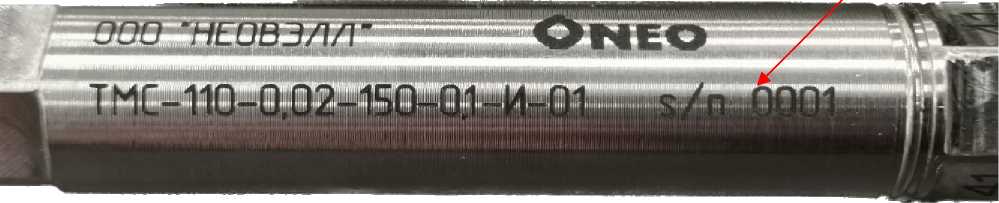

Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера
Пломбирование термоманометров не предусмотрено. Конструкция термоманометров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Метрологически значимым и неизменяемым является только встроенное ПО.
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между термоманометром и устьевым регистратором. Встроенное ПО устанавливается в термоманометры на заводе-изготовителе во время производственного цикла. Конструкция термоманометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Внешнее ПО не является метрологически значимым, представляет собой технологическую программу, используемую при проверке работоспособности и функциональности термоманометров. Внешнее ПО также позволяет запросить необработанные данные с термоманометров, конвертировать данные с термоманометров в инженерные единицы. ПО позволяет программировать работу установки сбора данных (периодичность сбора данных, единицы измерения и т.д.), также, оно позволяет отправлять информацию на удаленный сервер для обработки, хранения и получения ранее собранных данных от термоманометров (веб-интерфейс).
Идентификационные данные встроенного и внешнего ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Датчик (встроенное) | |
|
Идентификационное наименование ПО |
PT M2 Downhole |
|
Номер версии (идентификационный номер) ПО, не ниже |
20230324 |
|
Цифровой идентификатор ПО |
Недоступен |
|
Устьевой регистратор (внешнее) | |
|
Идентификационное наименование ПО |
NEOSR |
|
Номер версии (идентификационный номер) ПО, не ниже |
20230324 |
|
Цифровой идентификатор ПО |
Недоступен |
|
Веб-интерфейс (внешнее) | |
|
Идентификационное наименование ПО |
NEO SOFTWARE |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
Недоступен |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» соответствии с рекомендацией по метрологии P 50.2.077-2017. Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Метрологические и основные технические характеристики термоманометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений (ВПИ) абсолютного давления, МПа(1) |
20; 40; 60; 80; 100; 110; 140 |
|
Нижний предел измерений абсолютного давления, МПа |
0,1 |
|
Пределы допускаемой (приведенной к верхнему пределу измерений) погрешности, ±у, %(1) |
±0,02; ±0,04; ±0,06; ±0,1; ±0,15; ±0,25 |
|
Вариация показаний, %(1) |
IyI |
|
Диапазон измерений температуры, °С |
от -20 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, Д, °С(1) |
±0,1; ±0,3; ±0,5 (в диапазоне от +21 до +25 °С включ. (±Д)); ±(Д+0,001 It - 211) (в диапазоне от -20 до +21 °С не включ.); ±(Д+0,001-(t - 21)) (в диапазоне |
|
Наименование характеристики |
Значение |
|
св. +25 °С), t - значение измеряемой температуры, °С | |
|
Долговременная нестабильность (дрейф) по температуре, °С в год(1) |
±0,01; ±0,02; ±0,05 |
|
Примечание: (1) Фактическое значение приведено в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: Основное исполнение (с объединённым отсеком для электроники) Исполнение 01 (с двумя раздельными отсеками электроники) |
1,1 |
|
Габаритные размеры (диаметр х длина), мм, не более: Основное исполнение (с объединённым отсеком для электроники) Исполнение 01 (с двумя раздельными отсеками электроники) |
19x213 28x352 |
|
Предельные значения давления, МПа |
1,3-ВПИ, но не более 150 МПа |
|
Ток потребления не более, мА |
30 |
|
Напряжения постоянного тока, В |
от 25 до 60 |
|
Разрешающая способность измерений давления, Па |
10; 100; 1000 |
|
Разрешающая способность измерений температуры, °С |
0,0003; 0,001; 0,003; 0,01; 0,1 |
|
Рабочие условия эксплуатации: - диапазон рабочих температур, °С: - для термоманометра - для устьевого регистратора - относительная влажность при температуре +30 °С, % - атмосферное давление, кПа |
от -20 до +150 от -60 до +55 до 95 от 84 до 107 |
|
Показатели надёжности и ремонтопригодности: - средняя наработка на отказ, ч, не более - среднее время восстановления (ремонта), ч, не более - среднее время установления рабочего режима, мин |
240 000 8 5 |
|
Назначенный срок службы, лет |
15 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и Руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр-манометр скважинный |
ТМС |
1 шт. |
|
Руководство по эксплуатации |
NE0.TMS-140.00.00.00 РЭ |
1 экз.(1) |
|
Паспорт |
NE0.TMS-140.00.00.00 ПС |
1 экз. |
|
Примечания: (1) 1 экземпляр на каждые 10 изделий, поставляемых в один адрес | ||
Сведения о методике (методах) измерений приведены в разделе 1 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-001-58597706-2023 «Термометры-манометры скважинные ТМС.
Технические условия».
