Манометры дифференциальные мембранные МДМ
| Номер в ГРСИ РФ: | 89641-23 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "БРЕНД девелопмент", г.Москва |
Манометры дифференциальные мембранные МДМ (далее - манометры) предназначены для измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89641-23 |
| Наименование | Манометры дифференциальные мембранные |
| Модель | МДМ |
| Срок свидетельства (Или заводской номер) | 31.07.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 194 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 192 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 89641-23: Описание типа | Скачать | 1.2 MБ | |
| 89641-23: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Манометры дифференциальные мембранные МДМ (далее - манометры) предназначены для измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из герметичного корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения трубопроводов высокого и низкого давления, соответственно.
Манометры изготавливаются в двух модификациях МДМ и МДМЭ, различающиеся наличием у МДМЭ сигнализирующего устройства, выполненного в виде одного или двух электрических контактов (индуктивных или с магнитным поджатием), которые при эксплуатации можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Манометры выпускаются в двух исполнениях: с одинарной мембраной и с двойной мембраной. Каждое из исполнений может различаться расположением штуцеров и методом установки.
Манометры выпускаются с различными значениями допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности (классами). Значение класса численно равно значению погрешности и указывается на циферблате манометра в виде: «Кл.ХХ», где ХХ конкретное значение допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности.
Манометры могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом. Шкалы давления манометров могут быть отградуированы в кПа, кгс/см2, бар, и других единицах давления, допущенных к применению в РФ.
По специальному заказу могут выпускаться манометры с комбинированными шкалами
(на две и более единицы измерений давления).
Манометры имеют следующее условное обозначение:
|
Х1 |
Х2 |
Хз |
Х4 |
Х5 |
Хб |
Х7 |
Х8 |
Х9 |
Х10 |
Х11 |
Х12 |
|
Модификация: - МДМ; - МДМЭ. | |||||||||||
|
Исполнение: - 1 - с одинарной мембраной; - 2 - с двойной мембраной. | |||||||||||
|
Номер группы исполнения электроконтактов манометров модификации МДМЭ по ГОСТ 240588: - V исполнение - первый размыкающий, второй замыкающий; - VI исполнение - первый замыкающий, второй размыкающий. | |||||||||||
|
Номинальный диаметр циферблата в мм | |||||||||||
|
Исполнение штуцера: - Р - радиальный; - РХ - радиальный с хомутом; - РК - радиальный с кронштейном; - Т - тыльный; - ТПФ - тыльный передний фланец и другие исполнения по согласованию. | |||||||||||
|
Диапазон измерений и единицы измерения давления | |||||||||||
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений давления: - 1,0; - 1,5; - 1,6; - 2,5; - 4,0. | |||||||||||
|
Вид резьбы штуцера - М - метрическая (М10х1; М12х1,5; М16х1,5; М20х1,5); - G - дюймовая (G1/8; G1/4; G3/8; G1/2); - N - коническая (1/4 NPT, 3/8 NPT, Ц NPT); | |||||||||||
|
Степень защиты от воздействий окружающей среды | |||||||||||
|
Материал защитного стекла: - 1 - пластик; - 2 - поликарбонатное стекло (оргстекло); - 3 - инструментальное стекло; - 4 - небьющееся многослойное ламинированное стекло SAFETY GLASS; - 5 - противоударное каленое стекло. | |||||||||||
|
Демпфирующая жидкость: - 0 - без заполнения; - 1 - глицерин; - 2 - силиконовое масло. | |||||||||||
|
Максимальная температура измеряемой среды | |||||||||||
Заводские номера в виде цифрового обозначения, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.

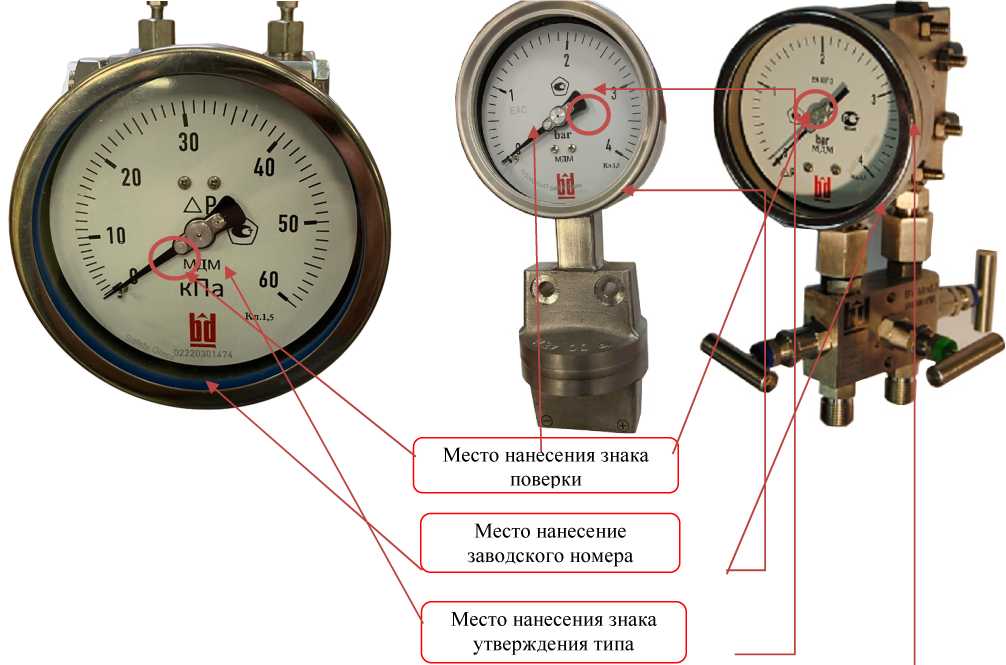

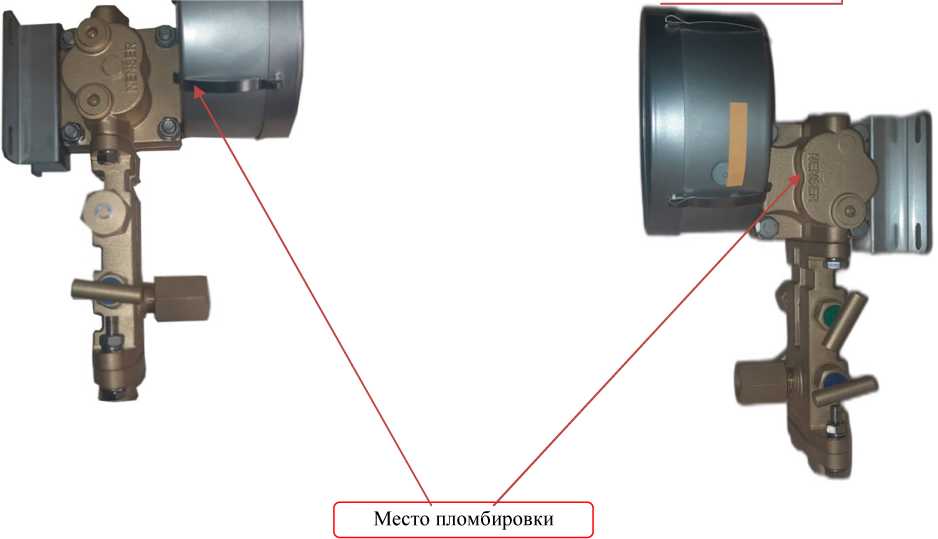

Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбировка манометра осуществляется при помощи саморазрушающейся наклейки. Общий вид манометров с местами нанесения знака поверки, знака утверждения типа, заводского номера и схемой пломбировки представлен на рисунке 1.

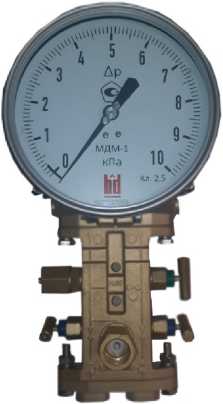

Рисунок 1 - Общий вид манометров с местами нанесения знака поверки, знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, кПа1) |
от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от 0 до 100,0 от 0 до 160,0 от 0 до 250,0 от 0 до 400,0 от 0 до 600,0 от 0 до 1000,0 от 0 до 1600,0 от 0 до 2500,0 от 0 до 4000,0 |
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений давления 2), % |
±1,0; ±1,5; ±1,6; ±2,5; ±4,0; |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности, вызванной изменением температуры окружающего воздуха от (20±2) °С в диапазоне рабочих температур на каждые 10 °С, %, для манометров с погрешностью: — 2,5; 4,0 — 1,0; 1,5; 1,6 |
±0,8 ±0,4 |
|
Примечания: 1) в соответствии с заказом шкала манометров может иметь градуировку в единицах измерений давления, допускаемых к применению в Российской Федерации в соответствии с Постановлением Правительства Российской Федерации от 31 октября 2009 г. № 879; 2) вариация показаний манометра не превышает абсолютного значения пределов допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений давления; | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - номинальный диаметр корпуса - высота |
250 400 |
|
Масса, кг, не более |
12,4 |
|
Температура измеряемой среды, не более, °С |
100 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +65 98 от 84 до 106,7 |
|
Средний срок службы, лет |
10 |
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциальный мембранный |
МДМ (исполнение по заказу) |
1 шт. |
|
Паспорт |
ПС 26.51.52-006-76586391-2020 |
1 экз. |
Знак утверждения типа
наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа ПС 26.51.52-006-76586391-2020
Манометры дифференциальные мембранные МДМ. Паспорт
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-006-76586391-2020 Манометры дифференциальные мембранные МДМ.
Технические условия.
