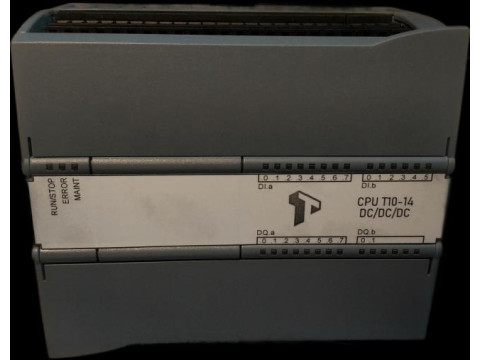

Контроллеры программируемые логические Т10
| Номер в ГРСИ РФ: | 89711-23 |
|---|---|
| Производитель / заявитель: | ООО "Технология", г.Новосибирск |
Контроллеры программируемые логические Т10 (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, а также воспроизведение сигналов напряжения и силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89711-23 | ||||||||||||||||||||||||
| Действует | по 08.08.2028 | ||||||||||||||||||||||||
| Наименование | Контроллеры программируемые логические | ||||||||||||||||||||||||
| Модель | Т10 | ||||||||||||||||||||||||
| Модификации |
Т10-14 Т10-15 Т10-4HD Т10-4HF Т10-4HE |
||||||||||||||||||||||||
| Приказы |
№1730 от
21.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ffa0771f-28cd-0d61-fb46-295354a18d12 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «Технология», РОССИЯ, 630099, Новосибирская обл., г. Новосибирск, ул. Депутатская, д. 48
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89711-23: Описание типа
2023-89711-23.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
89711-23: Методика поверки
2023-mp89711-23.pdf
Файл устарел
|
Скачать | 69.9 КБ | |
|
89711-23: Описание типа
2023-89711-23-1.pdf
|
Скачать | 1.4 MБ | |
|
89711-23: Описание типа
2025-89711-23.pdf
|
Скачать | 577.3 КБ | |
|
89711-23: Методика поверки
2023-mp89711-23-1.pdf
|
Скачать | 69.9 КБ |
Описание типа
Назначение
Контроллеры программируемые логические Т10 (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, а также воспроизведение сигналов напряжения и силы постоянного электрического тока.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока и напряжения. Контроллеры так же осуществляют прием и обработку дискретных сигналов.
Контроллеры используются для решения задач автоматизации производства и технологических процессов низкой и средней сложности в различных отраслях, в том числе для построения локальных систем автоматизации, работы в реальном масштабе времени, в составе распределенных систем управления с расширенными коммутационными возможностями.
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических модулей (позиционирования, взвешивания и т.д.), коммуникационных модулей (в сети Modbus, PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet, модема, GSM-модема), пульта индикации и управления, блока питания.
В состав контроллеров могут входить модули ввода/вывода следующих модификаций Т10-14, Т10-15, T10-4HD, T10-4HF и T10-4HE, отличающиеся количеством и типом входных и выходных сигналов, а также исполнением корпуса.
Контроллеры выполнены в пластиковых корпусах устанавливаются на 35-мм профильную DIN-рейку креплением защелками или на плоскую поверхность с креплением винтами. Подключение к соседним модулям осуществляется с помощью выдвижного штекера, вмонтированного в модуль, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Внешний вид контроллеров и указание места нанесения знака утвержденного типа представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на самоклеящейся пленке, расположенных на корпусе контроллеров в местах указанных на рисунке 2.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование мест настройки контроллеров не предусмотрено.
Место нанесения знака утвержденного типа

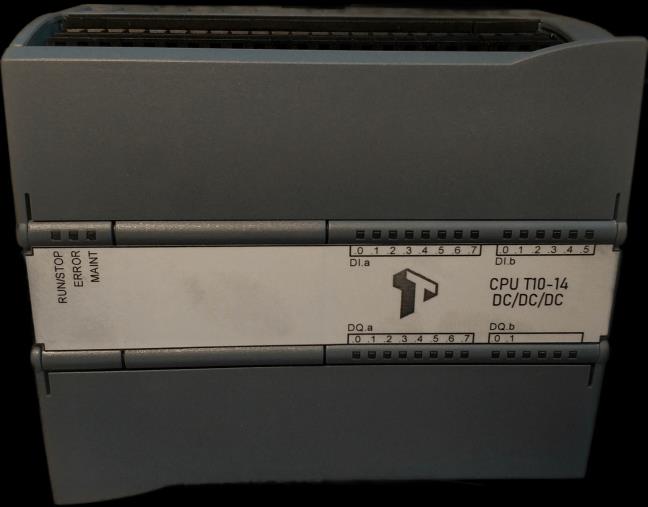

Рисунок 1 - Общий вид с указанием места нанесения знака утвержденного типа
SN:00000679
Power Supply 24VDC 1.5А DI 14X24VDC 6mA/pt
DQ 10x24VDC O.5A/pt
Al 2x1 OBIT 0-10VDC
Ambient temp -20*..♦60*
Места нанесения заводского номера
II (ТЕХНОЛОГИЯ
|1 * I www.technology-rf.com
т.8-800-500-05-41
CPU Т10-14 DC/DC/DC
SN 00000679
1)7.2022
ТУ 27 33 11-016-30784217-2023
И
Сделано в России

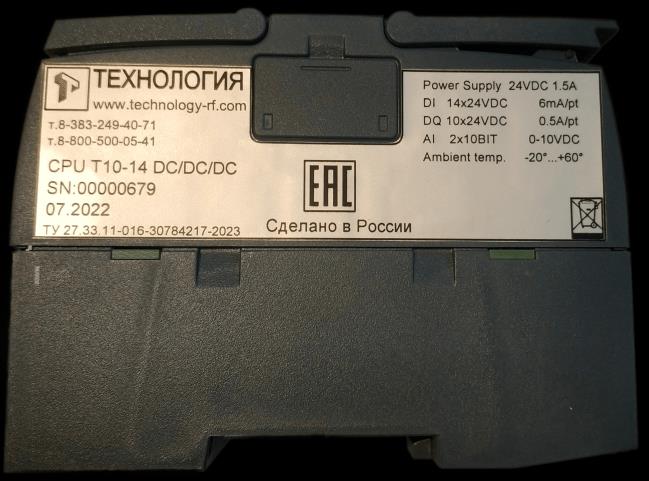

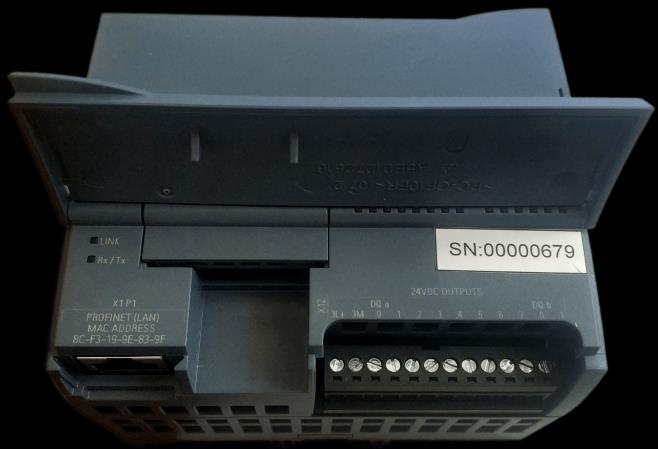

Рисунок 2 - Места нанесения заводского номера контроллера
Программное обеспечение
можно разделить на две группы - встроенное программное обеспечение (ВПО) и программное обеспечение (ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе вовремя производственного цикла и в процессе эксплуатации изменению не подлежит, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
ПО STEP 7 Basic (TIA Portal) и STEP 7 Professional (TIA Portal), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с устройствами Т10.
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам контроллеров и не позволяет вносить изменения в ВПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
STEP 7 Basic (TIA Portal) |
STEP 7 Professional (TIA Portal) |
|
Номер версии (идентификационный номер) ПО |
не ниже V15.1 |
не ниже V15.1 |
|
Цифровой идентификатор ПО |
номер версии | |
|
Алгоритм вычисления цифрового идентификатора |
не используется | |
Технические характеристики
Таблица 2 - Метрологические характеристики контроллеров
|
Модуль ввода-вывода аналоговых сигналов |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой приведенной основной погрешности, % |
Пределы допускаемой приведенной погрешности в рабочих условиях, % |
|
Центральные процессоры с каналами ввода-вывода аналоговых сигналов | ||||
|
Т10-14 |
2 входа от 0 до 10 В 10 двоичных разрядов |
— |
±3,0 |
±3,5 |
|
Т10-15 |
2 входа от 0 до 10 В 10 двоичных разрядов |
2 выхода от 0 до 20 мА 10 двоичных разрядов | ||
|
Модули ввода аналоговых сигналов | ||||
|
T10-4HD |
4 входа ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
— |
±0,1 |
±0,2 |
|
T10-4HF |
8 входов ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
— | ||
|
Модуль ввода-вывода аналоговых сигналов |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой приведенной основной погрешности, % |
Пределы допускаемой приведенной погрешности в рабочих условиях, % |
|
Модули ввода-вывода аналоговых сигналов | ||||
|
T10-4HE |
4 входа ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 14 двоичных разрядов по напряжению; 13 двоичных разрядов по току |
— |
±0,1 |
±0,2 |
|
— |
2 выхода ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
±0,3 |
±0,6 | |
|
Примечание: нормирующее значение - диапазон значений входных (выходных) сигналов. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающего воздуха, C - относительная влажность воздуха, % - атмосферное давление, кПа |
от 17 до 23 от 20 до 80 от 86 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от —20 до +60 95 без конденсата от 79,5 до 108 |
|
Параметры электрического питания: - электрическое напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более: - T10-14 - T10-15 - T10-4HD, T10-4HF, T10-4HE |
110x100x75 130x100x75 45x100x75 |
|
Масса контроллеров, кг, не более: |
0,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации РЭ 27.33.13-016-30784217-2023 типографским способом.
КомплектностьКомплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Программируемый логический контроллер Т10 |
- |
1 |
|
Руководство по эксплуатации |
РЭ 27.33.13-016-30784217-2023 |
1 |
|
Паспорт |
ПС 27.33.13-016-30784217 |
1 |
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации РЭ 27.33.13-016-30784217-2023.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1x10-16 до 100 А»
ТУ 27.33.13-016-30784217-2023 «Программируемый логический контроллер Т10. Технические условия»
