Хромато-масс-спектрометры жидкостные с тройным квадруполем EXPEC L-Chrom MS

Назначение

Хромато-масс-спектрометры жидкостные с тройным квадруполем EXPEC L-Chrom MS (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.

Описание

Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.

К настоящему типу средств измерений относятся хромато-масс-спектрометры модификаций EXPEC L-Chrom MS и EXPEC L-Chrom MS WR.

В состав хромато-масс-спектрометров входят:

- масс-спектрометр EXPEC L-Chrom MS или EXPEC L-Chrom MS WR;

- высокоэффективный жидкостный хроматограф (ВЭЖХ);

- форвакуумный насос.

Хроматографы комплектуются термостатом колонок, системой автоматического ввода образцов, бинарным градиентным насосом, поддоном для растворителей. Бинарный насос высокого давления представляет собой систему подачи элюента с формированием градиента на стороне высокого давления, включающую клапаны переключения каналов, кран промывки, дегазатор и смеситель. Автосамплер оснащен выдвигающимся держателем планшетов. Предусмотрена функция промывки иглы и функция охлаждения виал.

Термостат колонок выпускается двух видов - горизонтальный и вертикальный. Горизонтальный термостат - твердотельный. Вертикальный термостат работает по принципу принудительной циркуляции воздуха. Оба вида термостатов могут быть оснащены функцией охлаждения. Вертикальный термостат может комплектоваться краном-переключателем колонок.

Насосы, которыми комплектуются хроматографы, изготавливаются в двух исполнениях, отличающихся техническими характеристиками и видом передней панели.

В состав масс-спектрометров входит источник ионизации, система вакуумирования, молибденовые квадруполи с гальваническим золотым покрытием, соударительная ячейка с гексапольной технологией ускорения ионов, детектор для обнаружения ионов. В качестве газа десольватации (газ-осушитель) применяется азот.

Расширение диапазона массовых чисел модификации EXPEC L-Chrom MS WR достигается за счет использования модифицированной высокочастотной платы управления.

Масс-спектрометры могут комплектоваться следующими источниками ионизации: электроспреем (ESI) и/или химической ионизации при атмосферном давлении (APCI). Источник ионизации ESI или APCI устанавливается в верхней части камеры распыления и располгается ортогонально к двум симметричным потокам нагревающего газа (азота). Температура этих потоков регулируется независимо. Нейтральные частицы эффективно удаляются обратным током осушающего газа (азота).

Заряженные ионы из источника ионизации попадают через пробоотборный конус в первый квадруполь, предназначенный для отделения родительских ионов (ионов-прекурсоров), после чего оставшиеся ионы поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения (азотом), происходит фрагментация и образуются дочерние ионы (продукт-ионы), которые в числе других фрагментов попадают на второй квадруполь. Отделенные дочерние ионы поступают в детектор и регистрируются.

Импульсный детектор (вторичный электронный умножитель) регистрирует ионы, отфильтровывая шумы нейтральных частиц.

Четырехступенчатая вакуумная система, обеспечиваемая форвакуумным и трехканальным турбомолекулярным насосами, предотвращает внезапное изменение давления и потерю ионов при их транспортировке.

Хромато-масс-спектрометры комплектуются программным обеспечением (далее - ПО), которое позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

ПО поддерживает встроенный механизм поиска по библиотеке спектров (при наличии) и позволяет создавать пользовательские библиотеки.

Общий вид хромато-масс-спектрометров представлен на рисунках 1-2. Общий вид информационной таблички (шильдика) представлен на рисунке 3.

Серийные номера хромато-масс-спектрометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса масс-спектрометров EXPEC L-Chrom MS и EXPEC L-Chrom MS WR в виде наклейки с нанесением информации полиграфическим способом.

Пломбирование хромато-масс-спектрометров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS (термостат вертикальный, насос - исполнение 1)

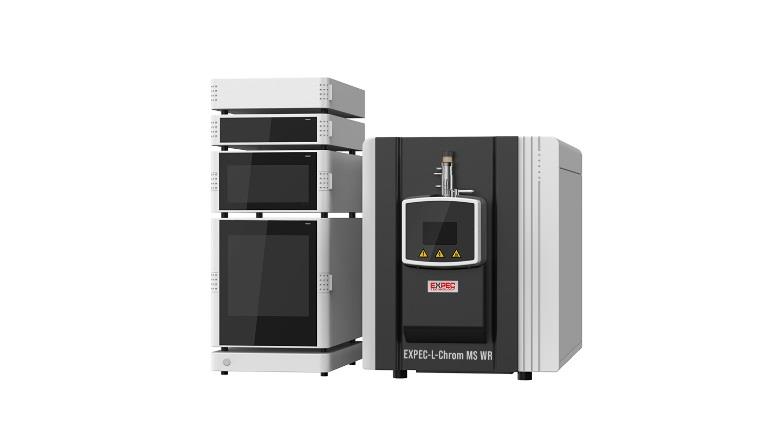

Рисунок 2 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS WR (термостат горизонтальный, насос - исполнение 2)

Рисунок 3 - Общий вид информационной таблички (шильдика)

Программное обеспечение

ПО, входящее в состав хромато-масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик хромато-масс-спектрометров.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров

Таблица 3 - Основные технические характеристики хромато-масс-спектрометров

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на заднюю панель масс-спектрометра в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Стандарт предприятия фирмы «Hangzhou ЕХРЕС Technology Co., Ltd.», Китай
