Микроомметры Метерон МИО
| Номер в ГРСИ РФ: | 89722-23 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | Фирма "GuangZhou Zhengneng Electronic Technology Co., Ltd.", Китай |
Микроомметры Метерон МИО (далее по тексту - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89722-23 |
| Наименование | Микроомметры |
| Модель | Метерон МИО |
| Срок свидетельства (Или заводской номер) | 08.08.2028 |
Производитель / Заявитель
"GuangZhou Zhengneng Electronic Technology Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 48 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89722-23: Описание типа | Скачать | 462.1 КБ | |
| 89722-23: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Микроомметры Метерон МИО (далее по тексту - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Описание
Микроомметры представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. При этом входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на цифровом жидкокристаллическом (далее - ЖК) дисплее.
Управление процессом измерений осуществляется при помощи встроенного микроконтроллера.
Микроомметры предназначены как для измерений электрического сопротивления постоянному току в безиндуктивных цепях (контакты выключателей, реле, вводы, шины), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей).
Измерения производятся при двух направлениях измерительного тока по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Выходной измерительный ток формируется преобразователем из напряжения питания. Микроомметры имеют несколько значений выходного измерительного тока.
Результаты измерений могут быть сохранены во встроенной памяти микроомметров, а также переданы на внешний персональный компьютер с помощью интерфейса связи USB.
Основные узлы микроомметров: стабилизированный источник постоянного измерительного тока, устройство измерений напряжения постоянного тока, микроконтроллер, устройство управления, схема интерфейсов, ЖК-дисплей, источник питания.
Микроомметры выпускаются в четырех модификациях: Метерон МИО-1, Метерон МИО-1Р, Метерон МИО-10, Метерон МИО-20, отличающихся выходным измерительным током, пределами измерений, габаритными размерами и массой.
Модификации Метерон МИО-10, Метерон МИО-20 имеют сенсорный ЖК-дисплей. Модификация Метерон МИО-20 имеет шесть измерительных каналов и встроенный принтер.
Конструктивно микроомметры выполнены в ударопрочных корпусах из пластика.
На лицевой панели расположены дисплей и органы управления. Измерительные разъемы расположены на боковой или лицевой панели.
Питание микроомметров осуществляется либо от встроенных аккумуляторных батарей, либо от сети переменного тока.
Общий вид микроомметров представлен на рисунках 1 - 4.
Нанесение знака поверки на микроомметры не предусмотрено.
Пломбирование микроомметров не предусмотрено.
Место нанесения заводских номеров - на специальной наклейке на нижней панели и крышке корпуса; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение места нанесения заводских номеров представлено на рисунках 5 - 6.
Рисунок 1 - Общий вид микроомметров Метерон МИО-1
Рисунок 2 - Общий вид микроомметров Метерон МИО-1Р
Рисунок 3 - Общий вид микроомметров Метерон МИО-10
Рисунок 4 - Общий вид микроомметров Метерон МИО-20
Место нанесения заводских номеров
Рисунок 5 - Обозначение места нанесения заводских номеров на микроомметрах Метерон МИО-1, Метерон МИО-1Р, Метерон МИО-10
Место нанесения заводских номеров

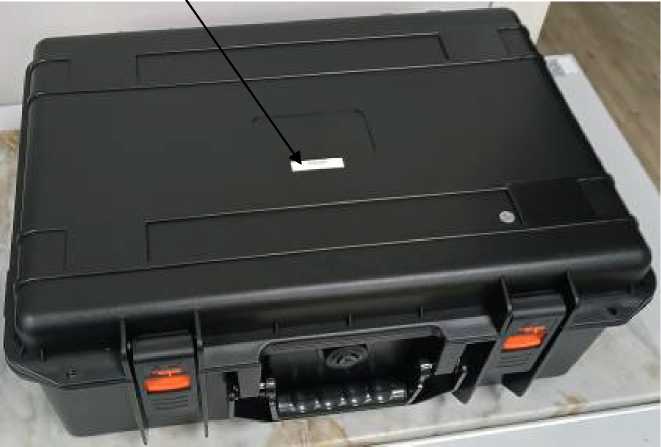

Рисунок 6 - Обозначение места нанесения заводских номеров на микроомметрах Метерон МИО-20
Программное обеспечение
Встроенное ПО (микропрограмма) микроомметров реализовано аппаратно и является метрологически значимым. Метрологические характеристики микроомметров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство микроомметров предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
З |
начение для модификаций | ||
|
Метерон МИО-1 |
Метерон МИО-1Р |
Метерон МИО-10 |
Метерон МИО-20 | |
|
Идентификационное наименование ПО |
_ |
_ |
_ |
_ |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики микроомметров Метерон МИО-1 в режиме измерений электрического сопротивления постоянному току______________________________
|
Диапазон измерений электрического сопротивления постоянному току |
Сила постоянного измерительного тока, А |
Верхний предел поддиапазона измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом, кОм |
|
от 0,01 мОм до 30,00 кОм |
1,2 |
100,00 мОм |
0,01 мОм |
±(0,001-Яп.+20 е.м.р.) |
|
1000,0 мОм |
0,1 мОм | |||
|
10,000 Ом |
0,001 Ом | |||
|
0,5 |
100,00 Ом |
0,01 Ом | ||
|
0,05 |
1000,0 Ом |
0,1 Ом | ||
|
0,005 |
10,000 кОм |
0,001 кОм | ||
|
0,0005 |
30,00 кОм |
0,01 кОм |
Примечание - Rn. - верхний предел поддиапазона измерений, мОм, Ом, кОм
Таблица 3 - Метрологические характеристики микроомметров Метерон МИО-1Р в режиме измерений электрического сопротивления постоянному току______________________________
|
Диапазон измерений электрического сопр отивления постоянному току |
Сила постоянного измерительного тока, А |
Верхний предел поддиапазона измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом, кОм |
|
от 0,001 мОм до 300,0 кОм |
1,2 |
10,000 мОм |
0,001 мОм |
±(0,001-Яп.+20 е.м.р.) |
|
100,00 мОм |
0,01 мОм | |||
|
1000,0 мОм |
0,1 мОм | |||
|
10,000 Ом |
0,001 Ом | |||
|
0,5 |
100,00 Ом |
0,01 Ом | ||
|
0,05 |
1000,0 Ом |
0,1 Ом | ||
|
0,005 |
10,000 кОм |
0,001 кОм | ||
|
0,0005 |
100,00 кОм |
0,01 кОм | ||
|
0,00005 |
300,0 кОм |
0,1 кОм |
Примечание - Rn. - верхний предел поддиапазона измерений, мОм, Ом, кОм
Таблица 4 - Метрологические характеристики микроомметров Метерон МИО-10 в режиме измерений электрического сопротивления постоянному току______________________________
|
Диапазон измерений электрического сопротивления постоянному току |
Сила постоянного измерительного тока, А |
Верхний предел поддиапазона измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкОм, мОм, Ом, кОм |
|
от 0,1 мкОм до 50,00 кОм |
10 |
1000,0 мкОм |
0,1 мкОм |
±(0,002-Яп.+10 е.м.р.) |
|
100,00 мОм |
0,01 мОм | |||
|
5 |
1000,0 мОм |
0,1 мОм | ||
|
1 |
10,000 Ом |
0,001 Ом | ||
|
0,1 |
100,00 Ом |
0,01 Ом | ||
|
0,01 |
1000,0 Ом |
0,1 Ом | ||
|
0,001 |
10,000 кОм |
0,001 кОм | ||
|
50,00 кОм |
0,01 кОм |
±(0,002-Яп.+20 е.м.р.) |
Примечание - Rn. - верхний предел поддиапазона измерений, мкОм, мОм, Ом, кОм
Таблица 5 - Метрологические характеристики микроомметров Метерон МИО-20 в режиме измерений электрического сопротивления постоянному току______________________________
|
Диапазон измерений электрического сопротивления постоянному току |
Сила постоянного измерительного тока, А |
Верхний предел поддиапазона измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом |
|
от 0,001 мОм до 5000 Ом |
20 |
1,0000 мОм |
0,0001 мОм |
±(0,002<Ип.+10 е.м.р.) |
|
10,000 мОм |
0,001 мОм | |||
|
100,00 мОм |
0,01 мОм | |||
|
1000,0 мОм |
0,1 мОм | |||
|
10 |
1,0000 мОм |
0,0001 мОм | ||
|
10,000 мОм |
0,001 мОм | |||
|
100,00 мОм |
0,01 мОм | |||
|
1000,0 мОм |
0,1 мОм | |||
|
5 |
10,000 мОм |
0,001 мОм | ||
|
100,00 мОм |
0,01 мОм | |||
|
1000,0 мОм |
0,1 мОм | |||
|
5,000 Ом |
0,001 Ом | |||
|
2 |
10,000 мОм |
0,001 мОм | ||
|
100,00 мОм |
0,01 мОм | |||
|
1000,0 мОм |
0,1 мОм | |||
|
10,000 Ом |
0,001 Ом | |||
|
0,5 |
100,00 мОм |
0,01 мОм | ||
|
1000,0 мОм |
0,1 мОм | |||
|
10,000 Ом |
0,001 Ом | |||
|
50,00 Ом |
0,01 Ом | |||
|
0,2 |
100,00 мОм |
0,01 мОм | ||
|
1000,0 мОм |
0,1 мОм | |||
|
10,000 Ом |
0,001 Ом | |||
|
100,00 Ом |
0,01 Ом | |||
|
1000,0 Ом |
0,1 Ом |
±(0,002<Ип.+15 е.м.р.) | ||
|
5000 Ом |
1 Ом |
±(0,002<Ип.+20 е.м.р.) | ||
|
Примечание - Rn. - верхний предел поддиапазона измерений, мОм, Ом | ||||
Таблица 6 - Пределы допускаемой дополнительной погрешности
|
Модификация |
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности измерений, мкОм, мОм, Ом, кОм |
|
Метерон МИО-1, Метерон МИО-1Р |
Изменение температуры окружающего воздуха |
от -10 °С до +18 °С не включ.; св. +28 °С до +50 °С включ. |
±(0,002^п.+20 е.м.р.) |
|
Метерон МИО-10, Метерон МИО-20 |
от -10 °С до +20 °С не включ.; св. +30 °С до +40 °С включ. |
±(0,005^п.+10 е.м.р.) | |
|
Примечание - Rn. - предел измерений, мкОм, мОм, Ом, кОм | |||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
Метерон МИО-1 |
Метерон МИО-1Р |
Метерон МИО-10 |
Метерон МИО-20 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
_ 3,7 |
_ _ 12 |
220 50 _ | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
187x119x50 |
240x188x85 |
400x300x210 | |
|
Масса, кг, не более |
0,48 |
1,1 |
7 | |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 до 80 |
от +20 до +30 до 80 | ||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -10 до +50 до 80 |
от -10 до +40 до 80 | ||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
10 000 | |||
Знак утверждения типа
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на микроомметры не предусмотрено.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроомметр (модификация по заказу) |
Метерон МИО-1 Метерон МИО-1Р Метерон МИО-10 Метерон МИО-20 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Кабели измерительные |
_ |
1 к-т |
|
Чехол |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Кабель USB |
_ |
1 шт. 1) |
|
Программное обеспечение «Monitoring Software» на CD-диске |
_ |
1 шт. 1) |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Примечание - 1) кроме модификации Метерон МИО-1 | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе VI. «Порядок работы».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Микроомметры Метерон МИО. Стандарт предприятия».
Другие Омметры
