Резервуары стальные горизонтальные цилиндрические ЕП-20-2400-1-А-СО-У1
| Номер в ГРСИ РФ: | 89740-23 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Уралспецмаш", г.Пермь |
Резервуары стальные горизонтальные цилиндрические ЕП-20-2400-1-А-С0-У1 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89740-23 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | ЕП-20-2400-1-А-СО-У1 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Уралспецмаш" (ООО "Уралспецмаш"), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89740-23: Описание типа | Скачать | 1.3 MБ | |
| 89740-23: Методика поверки | Скачать | 51.3 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические ЕП-20-2400-1-А-СО-У1 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом гравировки на маркировочную табличку резервуара (рисунок 1).
Резервуары ЕП-20-2400-1-А-СО-У1 с заводскими номерами 158.12.20, 160.12.20, расположены на территории ЛПДС «Оса» по адресу: 618124, Российская Федерация, Пермский край, Осинский городской округ.
Эскиз общего вида резервуаров приведен на рисунке 2. Фотографии горловин и измерительных люков приведены на рисунках 3 и 4.
Нанесение знака поверки на средство измерений не предусмотрено.

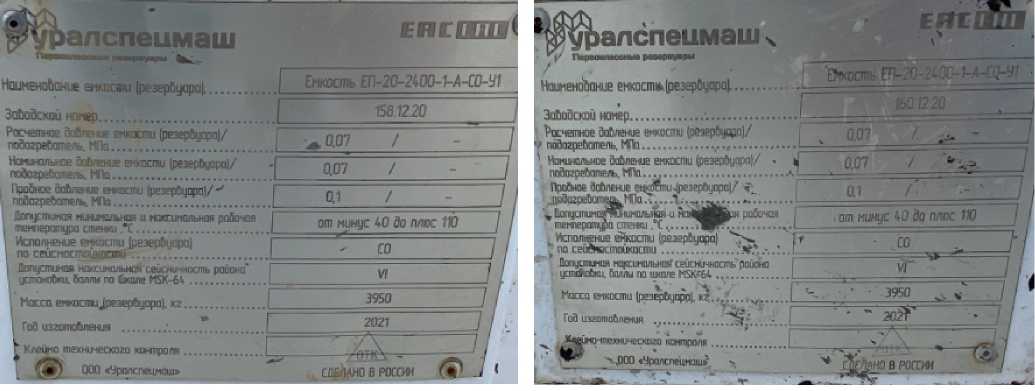

Рисунок 1 - Маркировочные таблички резервуаров
Рисунок 2 - Эскиз общего вида резервуаров

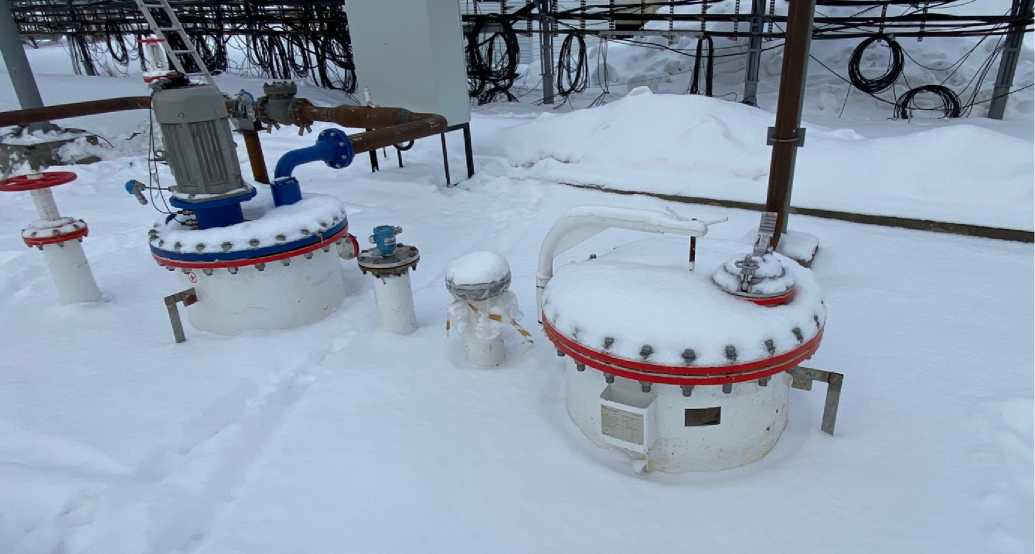

Рисунок 3 - Горловины и измерительный люк резервуара ЕП-20-2400-1-А-СО-У1 зав.№ 158.12.20

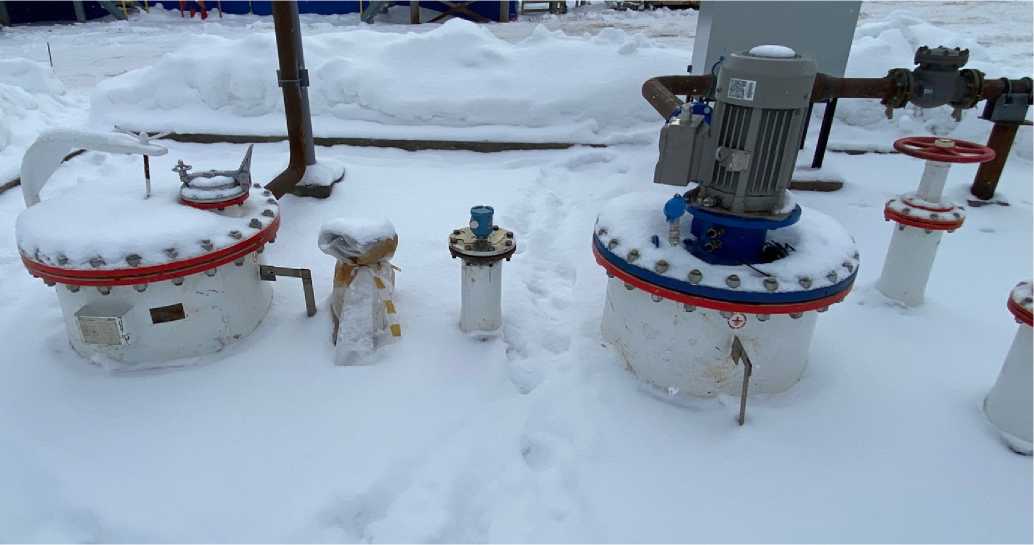

Рисунок 4 - Горловины и измерительный люк резервуара ЕП-20-2400-1-А-СО-У1 зав.№ 160.12.20
Пломбирование резервуаров ЕП-20-2400-1-А-СО-У1 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Т аблица 3- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ЕП-20-2400-1-А- СО-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
