Резервуары стальные горизонтальные цилиндрические РГС
| Номер в ГРСИ РФ: | 89741-23 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ПАО НК "РуссНефть", г. Москва |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89741-23 | |||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||
| Модель | РГС | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6f2067f8-65f8-6086-2c9a-da5bf5e46300 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89741-23: Описание типа
2023-89741-23.pdf
|
Скачать | 199.9 КБ | |
|
89741-23: Методика поверки
2023-mp89741-23.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РГС-20, РГС-50 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-20 с заводским номерами 39, 40 РГС-50 с заводским номером 23 расположены на территории Участок комплексной подготовки газа №20 "Разумовский" (Перелюбский р-н 420 км от г. Саратов).
Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.
горловин и заводских номеров

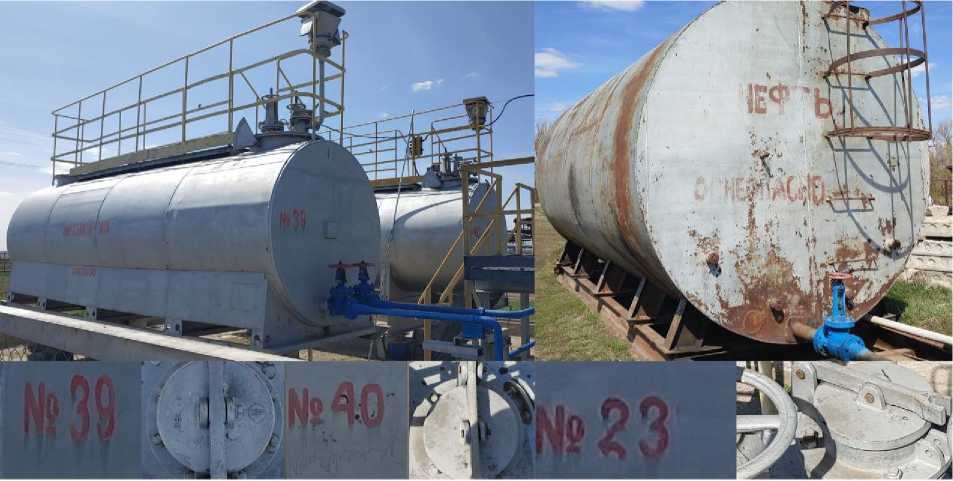

Рисунок 1 - Фотография общего вида резервуаров РГС-20 (№№39, 40), РГС-50 (№23),
Технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-20 |
РГС-50 | |
|
Номинальная вместимость, м3 |
20 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-20 РГС-50 |
2 шт. 1 шт. |
|
Технический паспорт |
3 экз. | |
|
Градуировочная таблица |
3 экз. |
Сведения о методах измерений
приведены в разделе 4 технического паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
