Спектрофотометры SPECORD

Номер в ГРСИ РФ: 89744-23
Категория: Спектрофотометры
Производитель / заявитель: Фирма "Analytik Jena AG", Германия
Скачать
89744-23: Описание типа Скачать 401.5 КБ
89744-23: Методика поверки Скачать 2.8 MБ
Нет данных о поставщике
Спектрофотометры SPECORD поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спектрофотометры SPECORD (далее - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания различных веществ и материалов.

Информация по Госреестру

Основные данные
Номер по Госреестру 89744-23
Наименование Спектрофотометры
Модель SPECORD
Срок свидетельства (Или заводской номер) 09.08.2028
Производитель / Заявитель

Analytik Jena GmbH, Германия

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 9
Найдено поверителей 6
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

89744-23: Описание типа Скачать 401.5 КБ
89744-23: Методика поверки Скачать 2.8 MБ

Описание типа

Назначение

Спектрофотометры SPECORD (далее - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания различных веществ и материалов.

Описание

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.

Спектрофотометры выпускаются в четырех модификациях: SPECORD 50 PLUS, SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS, которые отличаются наличием однолучевой или двухлучевой схемы хода оптического излучения, и, соответственно, наличием одного или двух приемников оптического излучения, выполняющих функцию детектора сигнала, а также возможностью установки различной спектральной ширины щели.

Спектрофотометры модификации SPECORD 50 PLUS построены по однолучевой схеме с опорным внутренним лучом, не проходящим через отсек для проб. Модификации SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS построены по двухлучевой схеме с опорным лучом, проходящим через отсек для проб.

Спектрофотометры модификаций SPECORD 50 PLUS и SPECORD 200 PLUS имеют фиксированную спектральную ширину щели 1,4 нм без возможности ее изменения. Модификации SPECORD 210 PLUS и SPECORD 250 PLUS имеют переменную спектральную ширину щели 0,2 нм, 0,5 нм, 1,0 нм, 2,0 нм или 4,0 нм, которая может быть выбрана и установлена перед началом измерений.

Модификация SPECORD 250 PLUS, кроме того, имеет двойной монохроматор, состоящий из предварительного и основного монохроматоров, для улучшения аналитических характеристик спектрофотометра.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из источников излучения (дейтериевая и галогенная лампы), монохроматора, держателя образца, и детектора сигнала. Оптико-механический и электронный узлы установлены в общем корпусе.

По заказам спектрофотометры оснащаются дополнительными аксессуарами, такими как разнообразные держатели образцов, системы контроля температуры и др.

Спектрофотометры имеют порт USB, через который устанавливается связь с управляющим компьютером, а также электрические разъемы для подключения различных аксессуаров.

Общий вид спектрофотометров приведен на рисунках 1, 2, 3.

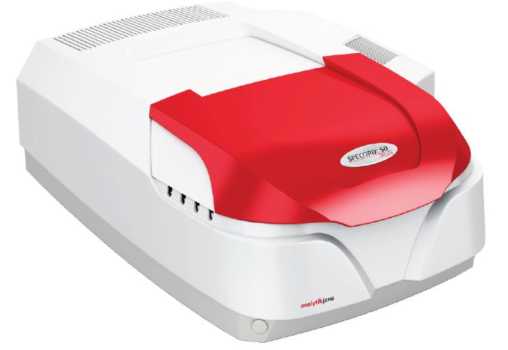

Рисунок 1 - Общий вид спектрофотометров SPECORD

Этикетка с идентификационными данными

Рисунок 2 - Задняя панель спектрофотометров SPECORD 50 PLUS, SPECORD 200 PLUS и SPECORD 210 PLUS c указанием мест нанесения идентификационных данных, включая дату изготовления, и знака утверждения типа

Место нанесения знака утверждения типа

Этикетка с идентификационными данными

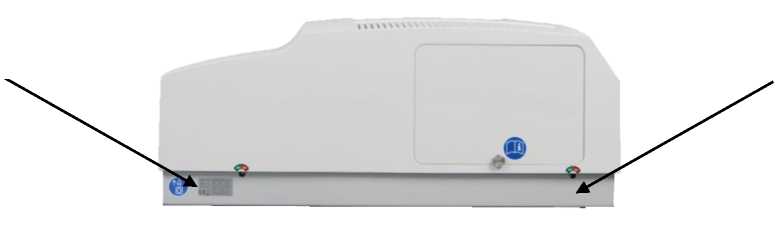

Рисунок 3 - Задняя панель спектрофотометра SPECORD 250 PLUS c указанием мест нанесения идентификационных данных, включая дату изготовления, и знака утверждения типа

Место нанесения знака утверждения типа

Пломбировка спектрофотометров не предусмотрена. Нанесение знака поверки на спектрофотометры не предусмотрено.

Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Обозначение модификации спектрофотометра и заводской номер спектрофотометра нанесены типографским способом на этикетке с идентификационными данными, расположенной на задней панели спектрофотометра. Заводской номер имеет буквенноцифровой формат.

Программное обеспечение

Управление процессом измерения и обработки выходной информации в спектрофотометре осуществляется с помощью программного обеспечения (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ASpect UV

Номер версии (идентификационный номер) ПО

не ниже 1.4

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики спектрофотометров

Наименование характеристики

Значение характеристики

SPECORD 50 PLUS

SPECORD 200 PLUS

SPECORD 210 PLUS

SPECORD 250 PLUS

Диапазон измерений спектрального коэффициента направленного пропускания, %

от 0,1 до 100

Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания, %, в спектральном диапазоне:

- от 190 до 400 нм включ.

- св. 400 до 750 нм включ.

- св. 750 до 1100 нм

- св. 750 до 1200 нм

±1,0 ±0,5 ±1,0

-

±1,0 ±0,5 ±1,0

-

±1,0 ±0,5

-

±1,0

±1,0 ±0,5 ±1,0

-

Таблица 3 - Основные технические характеристики спектрофотометров

Наименование характеристики

Значение характеристики

SPECORD 50 PLUS

SPECORD 200 PLUS

SPECORD 210 PLUS

SPECORD 250 PLUS

Дрейф показаний (на 1 = 500 нм), Б/ч, не более

±0,0005

Уровень рассеянного света (на 1 = 340 нм), %, не более

0,02

0,02

0,01

0,005

Отклонение нулевой линии от среднего значения (на 1 = 500 нм), Б, не более

±0,0005

Габаритные размеры, мм, не более - длина - ширина - высота

590

690

290

Масса, кг, не более

21

22

23

23

Потребляемая мощность, В А, не более

200

Напряжение питания частотой 50±1 Гц, В

220±22

Условия эксплуатации:

- диапазон температур окружающего воздуха, °С

- диапазон относительной влажности окружающего воздуха (при 25 °С), % - диапазон атмосферного давления, кПа

от +15 до +30

от 30 до 80

от 86 до 106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель спектрофотометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование изделия

Обозначение

Количество

Спектрофотометр

SPECORD 50 PLUS,

SPECORD 200 PLUS, SPECORD 210 PLUS или SPECORD 250 PLUS*

1 шт.

Спектрофотометры SPECORD. Руководство по эксплуатации

-

1 экз.

Программное обеспечение

ASpect UV

1 шт.

* в соответствии с заказом

Сведения о методах измерений

приведены в эксплуатационном документе «Спектрофотометры SPECORD. Руководство по эксплуатации» раздел 6 «Управление».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Стандарт предприятия Analytik Jena GmbH, Германия.
