Резервуары стальные горизонтальные цилиндрические РГС
| Номер в ГРСИ РФ: | 89745-23 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ПАО НК "РуссНефть", г. Москва |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89745-23 | ||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||
| Модель | РГС | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6f0c8799-6854-315f-191b-1c421e470b61 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89745-23: Описание типа
2023-89745-23.pdf
|
Скачать | 947.7 КБ | |
|
89745-23: Методика поверки
2023-mp89745-23.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РГС-50, РГС-80 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-50 с заводским номером 19207, РГС-80 с заводским номером 19727 расположены на территории Пункт подготовки и сбора нефти №18 Квасниковской площади, Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), (Энгельсский р-н 95 км от г.Саратов).

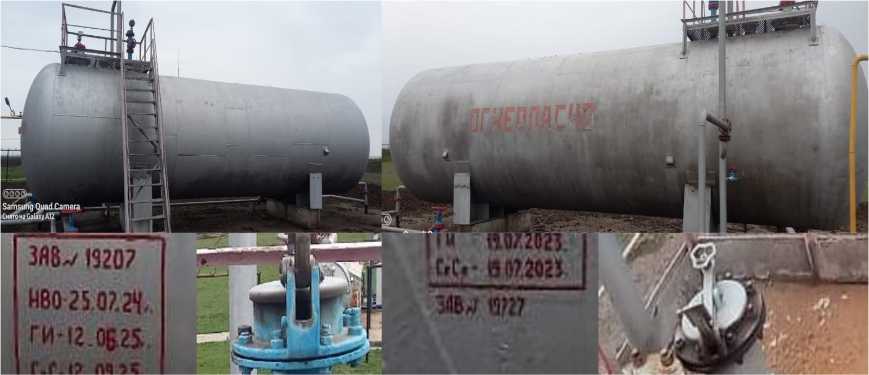

Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.
горловин и заводских номеров
Рисунок 1 - Фотография общего вида резервуаров РГС-50 (№19207), РГС-80 (№19727),
Технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-80 | |
|
Номинальная вместимость, м3 |
50 |
80 |
|
Пределы допускаемой относительной погрешности определения вместимости(геометрический метод), % |
± 0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 РГС-80 |
1 шт. 1 шт. |
|
Технический паспорт |
2 экз. | |
|
Градуировочная таблица |
2 экз. |
Сведения о методах измерений
приведены в разделе 4 технического паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
