Датчики атмосферного давления ДАДЦ-4
| Номер в ГРСИ РФ: | 89749-23 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ЗАО НПО "Аквастандарт", г.С.-Петербург |
Датчики атмосферного давления ДАДЦ-4 предназначены для автоматических измерений атмосферного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89749-23 |
| Наименование | Датчики атмосферного давления |
| Модель | ДАДЦ-4 |
| Срок свидетельства (Или заводской номер) | 09.08.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "научно-производственное объединение Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 89749-23: Описание типа | Скачать | 496.3 КБ | |
| 89749-23: Методика поверки | Скачать | 1.9 MБ |
Описание типа
Назначение
Датчики атмосферного давления ДАДЦ-4 предназначены для автоматических измерений атмосферного давления.
Описание
Конструктивно датчики ДАДЦ-4 состоят из корпуса, первичного преобразователя атмосферного давления, контроллера, дисплея, модуля электропитания и средств, обеспечивающих передачу данных по цифровым каналам связи. Составление выходного сообщения, учёт температурных зависимостей, расчёт давления приведённого к уровню моря осуществляется встроенным контроллером с энергонезависимой памятью.
Принцип действия датчиков атмосферного давления ДАДЦ-4 (далее - датчики
ДАДЦ-4) основан на преобразовании изменений емкости керамического конденсатора с помощью контроллеров и встроенного программного обеспечения в электрические сигналы, поступающие от электронной схемы датчиков ДАДЦ-4, и передающиеся на дисплей датчиков ДАДЦ-4 и/или в линию связи.
Датчики ДАДЦ-4 используются для работы в составе автоматизированных метеостанции, а также автоматизированных информационно-измерительных систем или автономно.
Нанесение знака поверки на датчики ДАДЦ-4 не предусмотрено.
Заводской номер, состоящий из восьми арабских цифр, наносится на корпус датчиков ДАДЦ-4 в виде наклейки.
Общий вид датчика ДАДЦ-4 с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование датчиков ДАДЦ-4 от несанкционированного доступа не предусмотрено.

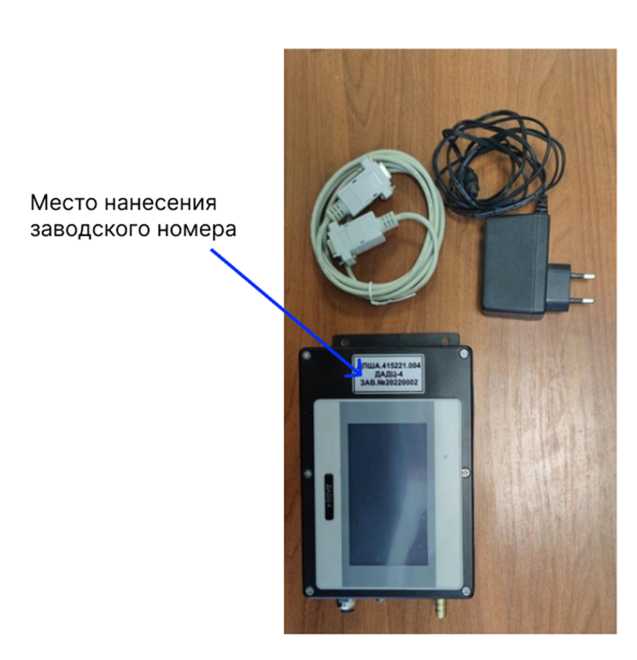

Рисунок 1 - Общий вид датчика ДАДЦ-4 с указанием места нанесения заводского номера
Программное обеспечение
Датчики атмосферного давления ДАДЦ-4 имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО отвечает за работу датчиков ДАДЦ-4, настройку, графическое отображение результатов измерений. ПО «DADC-4.hex» является полностью метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.0772014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DADC-4.hex |
|
Номер версии (идентификационный номер) ПО, не ниже |
v2.4.4 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Относительная влажность воздуха, % |
от -40 до +60 до 100 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Интерфейсы связи |
RS-485 |
|
Характеристики питания в сети переменного тока: Напряжение, В |
от 12 до 24 |
|
Габаритные размеры, мм, не более -высота -ширина -глубина |
171 121 55 |
|
Масса, кг, не более |
1,15 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность датчиков ДАДЦ-4
|
Наименование |
Обозначение изделия |
Количество |
|
Датчик атмосферного давления |
ДАДЦ-4 |
1 |
|
Кабель питания |
- |
1 |
|
Кабель связи |
- |
1 |
|
Руководство по эксплуатации |
ДПША415221.004 РЭ |
1 |
|
Формуляр |
ДПША415221.004 ФО |
1 |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа ДАДЦ-4» Руководства по эксплуатации «Датчики атмосферного давления ДАДЦ-4» ДПША415221.004 РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1-1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Технические условия ДПША415221.004 ТУ «Датчик атмосферного давления ДАДЦ-4. Технические условия».
