Измерители-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М
| Номер в ГРСИ РФ: | 89758-23 |
|---|---|
| Производитель / заявитель: | ООО "Радметрон", Республика Беларусь |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89758-23 |
| Наименование | Измерители-сигнализаторы поисковые микропроцессорные |
| Модель | ИСП-РМ1401М |
| Срок свидетельства (Или заводской номер) | 31.03.2028 |
Производитель / Заявитель
ООО "Радметрон", Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89758-23: Описание типа | Скачать | 2.6 MБ | |
| 89758-23: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Измерители-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М (далее приборы), предназначены для поиска, обнаружения и локализации радиоактивных материалов ио внешнему гамма-излучению в условиях речных и морских портов, измерения мощности амбиентного эквивалента дозы Н (10) (далее - МОД) гамма-излучения.
Область применения: приборы могут быть использованы для поиска и обнаружения радиоактивных материалов в составе систем защиты радиохимических производств, хранении радиоактивных материалов, в службах спецкоптроля таможенных учреждений. а также в других отраслях народного хозяйства, где есть необходимость оперативного обнаружения источников ионизирующих излучений по внешнему гамма- и рентгеновскому излучениям.
Описание
Принцип действия приборов основан на сравнении скорости счета числа импульсов, поступающих с выхода блока детектирования гамма-излучения с пороговым значением, рассчитанным па основе измерения скорости счета текущего гамма-фона и установленных коэффициентов.
Блок детектирования гамма-излучения выполнен в виде встроенного блока на основе сцинтиллятора-фотодиода. Блок детектирования преобразует гамма кванзы в электрические импульсы квазитауссовой формы, которые затем поступают в блок обработки. Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (далее - ЖКИ), сигнализаторы звуковой и вибрационный. Выдача информации на звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения.
Питание приборов осуществляется от гальванического элемента питания типа I.R6-AA. Конструктивно прибор выполнен в виде портативного моноблока.
11рибор имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.). На лицевой панели блока обработки расположены кнопки управления и ЖКИ.
Приборы выпускают в одной модификации ИС11-РМ1401МА.
Обозначение прибора для пос тавки в страны CI II :
Измеритель-сигнализатор поисковый микропроцессорный ИС11-РМ 1401 МА ГУ BY 100345122.021-2005.
Обозначение прибора для поставки за пределы стран СНГ:
Gamma Personal Radiation Detector PM 140IMA.
1 IpoipaMMiioc обеспечение (далее по тесту - ПО) состоит из встроенного НО и пользовательского ПО «PM1703M-GN Software».
Основные функции встроенного НО:
обработка сигналов от детектора;
хранение данных калибровки;
вывод результатов измерения на ЖКИ.
Основные функции пользовательского ПО «PM1703M-GN Software»:
считывание информации из памяти прибора;
запись параметров установок в прибор.
Встроенное ПО и пользовательское ПО являются метрологически значимым в приборе. Встроенное ПО размещается в энергонезависимой памяти микропроцессорного контроллера. Запись ПО осуществляется в процессе производства с помощью специального оборудования изготовителя. Изменение ПО невозможно без использования специального оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений МЭД гамма-излучения по линии 13 Cs в коллимированном излучении, мкЗв/ч |
от 0,05 до 40,00 |
|
Пределы допускаемой основной относительной погрешности приборов при измерения МЭД гамма-излучения по линии l37Cs в коллимированном излучении, % |
±(20 + К/Н), где Н - измеренная МЭД, мкЗв/ч; К - коэффициент, равный 1,0 мкЗв/ч |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Чувствительность приборов к гамма-излучению, (ими,/с)/(мкЗв/ч), | |
|
не менее: | |
|
для 241 Ат |
70 |
|
для l37Cs |
100 |
|
Диапазон регистрируемых энергий гамма-излучения, МэВ |
от 0,05 до 3,0 |
|
Минимальная обнаруживаемая активность источника 133Ва на расстоянии 0,2 м при перемещении со скоростью 0,5 м/с, кБк |
55 |
|
Частота ложных срабатываний за время 10 мин, не более |
1 |
|
Режимы работы приборов: режим тестирования |
есть |
|
режим калибровки по гамма-фону |
есть |
|
режим поиска |
есть |
|
режим связи с ПК по инфракрасному каналу |
есть |
|
режим измерения МЭД |
есть |
|
режим установок |
есть |
|
режим обнаружения |
есть |
о
|
Наименование |
Значение |
|
Нестабильность показаний скорости счета за время непрерывной работы 24 ч, %, не более |
5 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха (работа звукового, светового и вибрационного сигналов при превышении установленного порогового значения), °C диапазон температуры окружающего воздуха (работа звукового, светового и вибрационного сигналов при превышении установленного порогового значения и индикация наЖКИ), °C относительная влажность окружающего воздуха при температуре 35 °C, %, не более атмосферное давление, кПа |
от минус 30 до плюс 50 от минус 15 до плюс 50 95 от 84 до 106,7 |
|
Номинальное напряжение питания приборов, В |
1,5 |
|
Время непрерывной работы приборов от одного элемента питания, ч, не менее |
800 |
|
Пределы допускаемой дополнительной относительной почетности приборов при измерений МЭД, %: | |
|
при изменении температуры окружающего воздуха от нормальных условий (20 ± 5) °C до плюс 50 °C |
±40 |
|
при изменении температуры окружающего воздуха от нормальных условий (20 ± 5) °C до минус 15 °C |
±15 |
|
при относительной влажности окружающего воздуха 95 % и температуре плюс 35 °C |
±40 |
|
при изменении напряжения питания от номинального значения 1,5 В до крайних значений напряжения питания 1,1 Ви 1,6 В |
±10 |
|
Средний срок службы, лет, не менее |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Среднее время восстановления, мин, не более |
60 |
|
Габаритные размеры составных частей приборов, мм, не более: прибора внешнего вибрационного сигнализатора удлинителя телескопического |
110x62x38 010^60 750x60x60 |
|
Масса приборов, кг, не более __ |
0,32 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Измеритель-сигнализатор поисковый микропроцессорный ИСП-РМ1401МА |
ТИГР.412114.001 |
1 |
|
Элемент питания PANASONIC ° |
LR6-AA |
1 |
|
Сигнализатор вибрационный |
ТИГР.425549.001 |
1 |
|
Ремень наручный |
ТИГР.301359.002 |
1 |
|
Адаптер инфракрасного канала связи23) |
ACT-IR220L |
1 |
|
Устройство поиска неоднородностей плотности вещества УПН-РМ1401-М-П2’ |
ТИГР.410020.001-01 |
1 |
|
Чехол21 |
ТИГР.735231.056 |
1 |
|
Удлинитель телескопический2) |
ТИГР.304592.001-02 |
1 |
|
Наименование |
Обозначение |
Количество |
|
Электронный носитель |
ТИГР.305555.509 |
1 |
|
Руководство по эксплуатации 4) |
ТИГР.412114.001 РЭ |
1 |
|
Упаковка |
ТИГР.305641.037-02 |
1 |
'' Допускается применение других элементов питания, аналогичных по параметрам.
21 Поставляется по требованию потребителя, по отдельному заказу.
” Допускается применение других адаптеров инфракрасного канала связи, аналогичных по пара
метрам.
41 В состав входит текст методики поверки.
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.3552-2023 «Система обеспечения единства измерений Республики Беларусь. Измерители-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М. Методика поверки».
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ BY 100345122.021-2005 «Измерители-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М. Технические условия»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.3552-2023 «Система обеспечения единства измерений Республики Беларусь. Измерители-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Термогигрометр UniTess ТНВ1
Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором радионуклидных источников 137Cs__________________________________________
Дозиметр ДБГ-06Т_____________________________________________________
Секундомер электронный «Интеграл С-01»
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Iаблица5
Идентификационное данные (признаки) Значение
I 1рограмма микропроцессора
|
Идентификационное наименование ПО |
ТИГР. 00029.00.02 |
|
Номер версии (идентификационный номер) НО |
нс ниже v 24* |
|
Программа пользователя «РУ |
1703M-GN Software» |
|
Идентификационное наименование НО |
ТИГР.00010.00.00 |
|
Номер версии (идентификационный номер) НО |
нс ниже v 2.0.4.40419* |
* При условии отсутствия влияния на метрологические характеристики. Текущий номер версии программы микропроцессора и прикладного ПО и контрольная сумма прикладною НО приведены в разделе «Свидетельство о приемке» руководства по эксплуатации на приборы.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измери гели-сигнализаторы поисковые микропроцессорные ИСП-РМ1401М соответствуют требованиям ТУ BY 100345122.021-2005. 1 ОС 1 28271-89,
ГОСТ 27451-87. ГР ТС 020/2011.
1 [роизводитель средств измерений
Общество с ограниченной ответственностью «Радметрон» (ООО «Радметрон») Юридический адрес: Республика Беларусь. 220040. г. Минск, ул. М. Богдановича. 112-Зн. кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. СКорины, 51.
Телефон+375 17 268 68 19
факс +375 17 264 23 56
e-mail: info@radmetron.com
Уполномоченное юридическое лицо. проводившее испытания средств измсрсний/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь, 220053. г. Минск, Сгаровиленский гракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа па 1 листе.
Директор БслГИМ Л.В. Казачок
Приложение 1 (обязательное) Фотография общего вида средств измерений
Рисунок 1.1 - Фотография общего вида приборов (изображение носит иллюстративный характер, дата изготовления указывается в руководстве по эксплуатации в разделе «Свидетельство о приёмке»)
11риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
При положительных результатах первичной поверки приборов знак поверки средств измерений наносится в руководство по эксплуатации (раздел «Свидетельство о приёмке»).
При положительных результатах последующей поверки приборов знак поверки средств измерений наносился па свидетельство о иоверке и в руководство но эксплуатации (раздел «Особые отметки»).

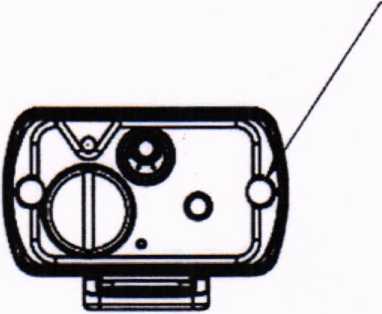

I [риложснис 3 (обязательное) Схема пломбировки от несанкционированною доступа
Место пломбировки от несанкционированно) о досгуна
Рисунок 3.1 Схема пломбировки от несанкционированного доступа (вид сбоку)
