Газоанализаторы Метран АГ
| Номер в ГРСИ РФ: | 89775-23 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Газоанализаторы Метран АГ (далее - газоанализаторы) предназначены для непрерывного измерения содержания объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89775-23 | |||||||||||||||||||||
| Действует | по 22.08.2028 | |||||||||||||||||||||
| Наименование | Газоанализаторы | |||||||||||||||||||||
| Модель | Метран АГ | |||||||||||||||||||||
| Модификации |
Л100 300А 300В 300С 500 |
|||||||||||||||||||||
| Приказы |
№2547 от
24.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fbeac182-aa04-1b6a-0ff6-6abf06064afd | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Метран Проект», РОССИЯ, 454103, Челябинская область, Челябинский городской округ, город Челябинск, внутригородской район Центральный, проспект Новоградский, дом 15; АО «ПГ «Метран», РОССИЯ, 454103, Челябинская область, Челябинский городской округ, город Челябинск, внутригородской район Центральный, проспект Новоградский, дом 15
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 159 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
89775-23: Описание типа
2023-89775-23.pdf
Файл устарел
|
Скачать | 394.4 КБ | |
|
89775-23: Методика поверки
2023-mp89775-23.pdf
Файл устарел
|
Скачать | 8 MБ | |
|
89775-23: Описание типа
2023-89775-23-1.pdf
|
Скачать | 394.4 КБ | |
|
89775-23: Описание типа
2025-89775-23.pdf
|
Скачать | 284 КБ | |
|
89775-23: Методика поверки
2023-mp89775-23-1.pdf
|
Скачать | 8 MБ |
Описание типа
Назначение
Газоанализаторы Метран АГ (далее - газоанализаторы) предназначены для непрерывного измерения содержания объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.
Описание
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- инфракрасной фотометрии
- ультрафиолетовой фотометрии в видимом диапазоне спектра
- инфракрасной спектрометрии на базе диодного лазера
- электрохимический / ячейки из диоксида циркония
- ёмкостной
- парамагнитный
- по теплопроводности
- пламенно-ионизационного детектирования (ПИД)
Газоанализаторы производятся в 5 моделях: Л100, 300А, 300В, 300С, 500.
Модели отличаются между собой количеством каналов измерений, количеством сигналов ввода-вывода, конструктивным исполнением. Конструктивно газоанализаторы могут быть выполнены в виде моноблока с ЖК-дисплеем или шкафа, включающего в себя несколько модулей с одним или несколькими ЖК-дисплеями. Все газоанализаторы имеют микропроцессорное управление.
Газоанализаторы имеют в своем составе, в зависимости от модели и конфигурации:
- измерительные модули;
- терморегулятор для поддержания температуры внутри корпуса (опционально);
- термостатированный корпус ячеек для поддержания заданной температуры (опционально);
- платы входных/выходных сигналов;
- цифровые интерфейсы связи Ethernet, RS232, RS485
- Web-браузер (для модели 300С).
Модель Л100 - выпускается во взрывозащищенном исполнении, с одним измерительным модулем лазерной спектрометрии в инфракрасном диапазоне.
Модель 300А может включать до трех измерительных ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.
Модель 300В выпускается во взрывозащищенном исполнении и может включать в себя до трех ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.
Модель 300С может включать до пяти измерительных ячеек: электрохимических, парамагнитных, инфракрасной и ультрафиолетовой фотометрии.
Модель 500 включает в себя измерительные модули и блок подготовки пробы, смонтированные в шкафу. Возможен одновременный непрерывный анализ до 8 компонентов. Данная модель имеет следующие внутренние измерительные модули: емкостной, циркониевый, парамагнитный, ультрафиолетовой фотометрии и лазерной спектрометрии, ПИД. Измерительные модули емкостной, ультрафиолетовой фотометрии, лазерной спектрометрии и ПИД могут монтироваться в отдельные 19-ти дюймовые корпуса с ЖКИ экраном или без корпуса с отдельным ЖКИ экраном. Данная модель может опционально оснащаться встроенным промышленным компьютером и дисплеем. В зависимости от комплектации шкаф газоанализатора может поставляться с дверью, имеющей смотровое окно или без него. Возможна поставка шкафа с видом взрывозащиты «оболочки под избыточным давлением «р» обеспечиваемым блоком управления автоматического контроля и регулировки наддува в корпусе.
Газоанализаторы отображают на буквенно-цифровом жидкокристаллическом дисплее данные о концентрации измеренных компонентов и состоянии газоанализаторов в единицах «млн-1» (ppm), «мг/м3» или «%».
В зависимости от конфигурации газоанализаторы могут выполнять следующие функции:
- автоматическую, ручную или удаленную калибровку нуля;
- автоматическую, ручную или удаленную калибровку диапазона;
- самодиагностику.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Заводские номера газоанализаторов наносятся печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 3), закрепленную на торце электронного преобразователя газоанализатора (для модели Л100), на задней части газоанализатора (для моделей 300А и 300С), на передней части газоанализатора (для модели 300В), на боковой стенке шкафа газоанализатора (для модели 500) методом наклейки или с помощью заклепок или винтами.
Общий вид газоанализаторов представлен на рисунке 1.
Места пломбирования от несанкционированного доступа показаны на рисунке 2. Пломбирование осуществляется специальной наклейкой в местах соединения элементов корпуса газоанализатора.
Модель 300А
Модель Л100
Модель 300С
Модель 500
Рисунок 1 - Общий вид газоанализаторов Метран АГ
Модель 300В
Рисунок 2 - Пломбирование газоанализаторов Метран АГ

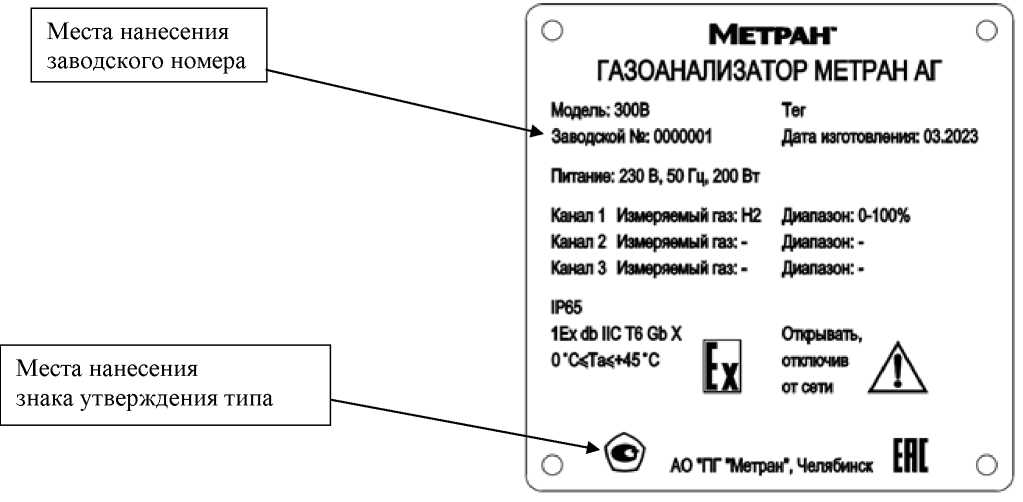

Рисунок 3 - Идентификационная табличка газоанализаторов
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для обработки результатов измерения, управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже: | |
|
Модель Л100 |
06B_134B20220331_1455_V1.11 |
|
Модель 300А |
MREN10V-0.1 |
|
Модель 300В |
MREN30V-0.1 |
|
Модель 300С |
V1.4.0 |
|
Модель 500* |
А) 222C_C_V1_1 Б) Ver120C |
|
* - номер версии зависит от комплектации модели газоанализатора | |
Технические характеристики
|
Таблица 2 - Метрологические ха |
рактеристики | |||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Аммиак |
NH3 |
ИК спектрометри я с диодным лазером |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
_ |
± 15 % |
|
от 0 до 1 % |
от 0 до 50 млн-1 включ. |
_ |
± 10 % | |||
|
св. 50 до 100 млн-1 включ. |
± 9 % |
_ | ||||
|
св. 100 до 200 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 200 до 500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 500 до 2000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 2000 млн-1 до 1 % |
± 5 % |
_ | ||||
|
ИК фотометрия |
от 0 до 100 % |
от 0 до 100 млн-1 включ. |
_ |
± 10 % | ||
|
св. 100 до 1000 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 1000 млн-1 до 1 % включ. |
± 6 % |
_ | ||||
|
св. 1,0 до 50 % включ. |
± 4 % |
_ | ||||
|
св. 50 до 100 % |
± 1 % |
_ | ||||
|
Водород |
H2 |
Теплопровод ность |
от 0 до 100 % |
от 0 до 1,0 % включ. |
_ |
± 10 % |
|
св. 1,0 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 100 % включ. |
± 3 % |
_ | ||||
|
от 50 до 100 % |
от 50 до 100 % |
± 2 % |
_ | |||
|
от 80 до 100 % |
от 80 до 100 % |
± 2 % |
_ | |||
|
от 90 до 100 % |
от 90 до 100 % |
± 2 % |
_ | |||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Диоксид углерода |
CO2 |
ИК спектрометри я с диодным лазером |
от 0 до 5000 -1 млн |
от 0 до 10 млн-1 включ. |
_ |
± 10 % |
|
св. 10 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 500 до 1000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 1000 до 3000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 3000 до 5000 млн-1 |
± 4 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 200 млн-1 включ. |
_ |
± 10 % | |||
|
св. 200 до 1000 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 1000 до 2500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 6 % |
_ | ||||
|
св. 0,5 до 1 % включ. |
± 5 % |
_ | ||||
|
св. 1 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 50 % включ. |
± 2 % |
_ | ||||
|
св. 50 до 100 % |
± 1,5 % |
_ | ||||
|
ИК фотометрия |
от 0 до 5000 -1 млн |
от 0 до 10 млн-1 включ. |
_ |
± 10 % | ||
|
св. 10 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 1000 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 1000 до 3000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 3000 до 5000 млн-1 |
± 5 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 200 млн-1 включ. |
_ |
± 10 % | |||
|
св. 200 до 1000 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 1000 до 2500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 6 % |
_ | ||||
|
св. 0,5 до 1 % включ. |
± 5 % |
_ | ||||
|
св. 1 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 50 % включ. |
± 2 % |
_ | ||||
|
св. 50 до 100 % |
± 1,5 % |
_ | ||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Оксид углерода |
CO |
ИК спектрометри я с диодным лазером |
от 0 до 2 млн-1 |
от 0 до 2 млн-1 |
_ |
± 10 % |
|
от 0 до 5000 -1 млн |
от 0 до 10 млн-1 включ. |
_ |
± 10 % | |||
|
св. 10 до 50 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 50 до 100 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 100 до 400 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 400 до 1000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 1000 до 1500 млн-1 включ. |
± 4 % |
_ | ||||
|
св. 1500 до 5000 млн-1 |
± 3 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 200 млн-1 включ. |
_ |
± 10 % | |||
|
св. 200 до 1000 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 1000 до 2500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 6 % |
_ | ||||
|
св. 0,5 до 1% включ. |
± 5 % |
_ | ||||
|
св. 1 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 50 % включ. |
± 2 % |
_ | ||||
|
св. 50 до 100 % |
± 1,5 % |
_ | ||||
|
ИК фотометрия |
от 0 до 5000 -1 млн |
от 0 до 20 млн-1 включ. |
_ |
± 10 % | ||
|
св. 20 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 500 до 1000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 1000 до 3000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 3000 до 5000 млн-1 |
± 4 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 500 млн-1 включ. |
_ |
± 10 % | |||
|
св. 500 до 2500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 6 % |
_ | ||||
|
св. 0,5 до 1 % включ. |
± 5 % |
_ | ||||
|
св. 1 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 50 % включ. |
± 2 % |
_ | ||||
|
св. 50 до 100 % |
± 1,5 % |
_ | ||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приве-денная 4) | ||||
|
Сероводо род |
H2S |
ИК спектрометри я с диодным лазером |
от 0 до 2000 -1 млн |
от 0 до 20 млн-1 включ. |
_ |
± 10 % |
|
св. 20 до 50 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 50 до 200 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 200 до 1000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 1000 до 2000 млн-1 |
± 4 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 0,1 % включ. |
±10% | ||||
|
св. 0,1 до 1 % включ. |
±8% |
_ | ||||
|
св. 1 до 10 % включ. |
±7% |
_ | ||||
|
св. 10 до 100 % |
±2% |
_ | ||||
|
Метан |
CH4 |
ИК спектрометри я с диодным лазером |
от 0 до 8000 -1 млн 1 |
от 0 до 10 млн-1 включ. |
_ |
± 10 % |
|
св. 10 до 200 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 200 до 1000 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 1000 до 4000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 4000 до 8000 млн-1 |
± 5 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 500 млн-1 включ. |
_ |
± 10 % | |||
|
св. 500 до 2500 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 7 % |
_ | ||||
|
св. 0,5 до 2 % включ. |
± 6 % |
_ | ||||
|
св. 2 до 10 % включ. |
± 5 % |
_ | ||||
|
св. 10 до 50 % включ. |
± 4 % |
_ | ||||
|
св. 50 до 100 % |
± 3 % |
_ | ||||
|
ИК фотометрия |
от 0 до 5000 -1 млн |
от 0 до 20 млн-1 включ. |
_ |
± 10 % | ||
|
св. 20 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 300 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 300 до 1000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 1000 до 3000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 3000 до 5000 млн-1 |
± 4 % |
_ | ||||
|
от 0 до 100 % |
от 0 до 500 млн-1 включ. |
_ |
± 10 % | |||
|
св. 500 до 2500 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 2500 млн-1 до 0,5 % включ. |
± 5 % |
_ | ||||
|
св. 0,5 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 50 % включ. |
± 3 % |
_ | ||||
|
св. 50 до 100 % |
± 2 % |
_ | ||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Оксид азота (II) |
NO |
ИК фотометрия |
от 0 до 1 % |
от 0 до 20 млн-1 включ. |
_ |
± 10 % |
|
св. 20 до 50 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 50 до 150 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 150 до 500 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 500 до 1500 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 1500 до 3000 млн-1 включ. |
± 4 % |
_ | ||||
|
св. 3000 млн-1 до 1 % |
± 3 % |
_ | ||||
|
от 0 до 50 % |
от 0 до 1 % включ. |
_ |
± 6 % | |||
|
св. 1 до 5 % включ. |
± 6 % |
_ | ||||
|
св. 5 до 10 % включ. |
± 5 % |
_ | ||||
|
св. 10 до 25 % включ. |
± 4 % |
_ | ||||
|
св. 25 до 50 % |
± 2 % |
_ | ||||
|
УФ фотометрия |
от 0 до 4000 -1 млн |
от 0 до 15 млн-1 включ. |
_ |
± 9 % | ||
|
св. 15 до 40 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 40 до 250 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 250 до 1000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 1000 до 1500 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 1500 до 2500 млн-1 включ. |
± 4 % |
_ | ||||
|
св. 2500 до 4000 млн-1 |
± 3 % |
_ | ||||
|
от 0 до 10 % |
от 0 до 50 млн-1 включ. |
_ |
± 10 % | |||
|
св. 50 до 1000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 1000 до 5000 млн-1 включ. |
± 4 % |
_ | ||||
|
св. 5000 млн-1 до 1 % включ. |
± 3 % |
_ | ||||
|
св. 1 до 10 % |
± 2 % |
_ | ||||
|
Диоксид азота (IV) |
NO2 |
УФ фотометрия |
от 0 до 4000 -1 млн |
от 0 до 30 млн-1 включ. |
_ |
± 12 % |
|
св. 30 до 80 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 80 до 200 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 200 до 500 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 500 до 1000 млн-1 включ. |
± 4 % |
_ | ||||
|
св. 1000 до 4000 млн-1 |
± 3 % |
_ | ||||
|
от 0 до 10 % |
от 0 до 50 млн-1 включ. |
_ |
± 10 % | |||
|
св. 50 до 1000 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 1000 до 5000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 5000 млн-1 до 10 % включ. |
± 5 % |
_ | ||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Кислород |
O2 |
Электрохими ческий |
от 0 до 1000 -1 млн |
от 0 до 10 млн-1 включ. |
_ |
± 10 % |
|
св. 10 до 100 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 100 до 200 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 200 до 1000 млн-1 |
± 5 % |
_ | ||||
|
от 0 до 40 % |
от 0 до 0,3 % включ. |
_ |
± 6 % | |||
|
св. 0,3 до 1 % включ. |
± 5 % |
_ | ||||
|
св. 1 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 40 % |
± 2 % |
_ | ||||
|
Циркониевый |
от 0 до 1000 -1 млн 1 |
от 0 до 10 млн-1 включ. |
_ |
± 10 % | ||
|
св. 10 до 100 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 100 до 200 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 200 до 1000 млн-1 |
± 5 % |
_ | ||||
|
от 0 до 50 % |
от 0 до 1 % включ. |
_ |
± 6 % | |||
|
св. 1 до 25 % включ. |
± 5 % |
_ | ||||
|
св. 25 % до 50 % |
± 2 % |
_ | ||||
|
Парамагнитн ый |
от 0 до 100 % |
от 0 до 1 % включ. |
_ |
± 5 % | ||
|
св. 1 до 100 % |
± 4 % |
_ | ||||
|
от 50 до 100 % |
от 50 до 100 % |
± 3 % |
_ | |||
|
от 80 до 100 % |
от 80 до 100 % |
± 3 % |
_ | |||
|
от 90 до 100 % |
от 90 до 100 % |
± 3 % |
_ | |||
|
от 95 до 100 % |
от 95 до 100 % |
± 2 % |
_ | |||
|
от 98 до 100 % |
от 98 до 100 % |
± 1 % |
_ | |||
|
Диоксид серы (IV) |
SO2 |
УФ фотометрия |
от 0 до 3000 -1 млн |
от 0 до 10 млн-1 |
_ |
± 10 % |
|
св. 10 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 500 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 500 до 3000 млн-1 |
± 6 % |
_ | ||||
|
от 0 до 10 % |
от 0 до 50 млн-1 включ. |
_ |
± 10 % | |||
|
св. 50 до 1000 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 1000 до 5000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 5000 млн-1 до 1 % включ. |
± 4 % |
_ | ||||
|
св. 1 до 10 % |
± 3 % |
_ | ||||
|
ИК фотометрия |
от 0 до 2 % |
от 0 до 20 млн-1 включ. |
_ |
± 10 % | ||
|
св. 20 до 50 млн-1 включ. |
± 9 % |
_ | ||||
|
св. 50 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 800 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 800 до 2000 млн-1 включ. |
± 6 % |
_ | ||||
|
св. 2000 до 8000 млн-1 включ. |
± 5 % |
_ | ||||
|
св. 8000 млн-1 до 2 % |
± 4 % |
_ | ||||
|
от 0 до 50 % |
от 0 до 2 % включ. |
_ |
10 % | |||
|
св. 2 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 20 % включ. |
± 3 % |
_ | ||||
|
св. 20 до 50 % |
± 2 % |
_ | ||||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | |||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | ||||
|
Вода5) |
H2O |
ИК спектрометри я с диодным лазером |
от 0 до 40 % |
от 0 до 5 % включ. |
_ |
± 8 % |
|
св. 5 до 20 % включ. |
± 6 % |
_ | ||||
|
св. 20 до 40 % |
± 5 % |
_ | ||||
|
Ёмкостной |
от 0 до 40 % |
от 0 до 10 млн-1 включ. |
_ |
± 8 % | ||
|
св. 10 до 20 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 20 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 200 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 200 млн-1 до 0,1 % включ. |
± 6 % |
_ | ||||
|
св. 0,1 до 1,0 % включ. |
± 5 % |
_ | ||||
|
св. 1 до 5 % включ. |
± 7 % |
_ | ||||
|
св. 5 до 20 % включ. |
± 6 % |
_ | ||||
|
св. 20 до 40 % |
± 5 % |
_ | ||||
|
Хлоровод ород |
HCl |
ИК спектрометри я с диодным лазером |
от 0 до 200 -1 млн |
от 0 до 20 млн-1 включ. |
_ |
± 10 % |
|
св.20 до 50 млн-1 включ. |
± 9 % |
_ | ||||
|
св.50 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св.100 до 200 млн-1 включ. |
± 7 % |
_ | ||||
|
Фтороводород |
HF |
ИК спектрометри я с диодным лазером |
от 0 до 500 -1 млн 1 |
от 0 до 10 млн-1 включ. |
_ |
± 10 % |
|
св. 10 до 20 млн-1 включ. |
± 10 % |
_ | ||||
|
св. 20 до 40 млн-1 включ. |
± 9 % |
_ | ||||
|
св. 40 до 75 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 75 до 150 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 150 до 500 млн-1 |
± 6 % |
_ | ||||
|
Оксид азота (I) |
N2O |
ИК спектрометри я с диодным лазером |
от 0 до 1000 -1 млн 1 |
от 0 до 50 млн-1 включ. |
_ |
± 10 % |
|
св. 50 до 100 млн-1 включ. |
± 8 % |
_ | ||||
|
св. 100 до 200 млн-1 включ. |
± 7 % |
_ | ||||
|
св. 200 до 1000 млн-1 |
± 6 % |
_ | ||||
|
от 0 до 50 % |
от 0 до 1 % включ. |
_ |
± 10 % | |||
|
св. 1 до 5 % включ. |
± 5 % |
_ | ||||
|
св. 5 до 10 % включ. |
± 4 % |
_ | ||||
|
св. 10 до 25 % включ. |
± 3 % |
_ | ||||
|
св. 25 до 50 % |
± 2 % |
_ | ||||
|
Сумма углеводо родов (по пропану) |
CxHy |
ПИД6 |
от 0 до 100 -1 млн |
от 0 до 2 млн-1 включ. |
_ |
± 13 % |
|
св. 2 до 100 млн-1 включ. |
± 10 % |
_ | ||||
|
от 0 до 1000 -1 млн 1 |
от 0 до 100 млн-1 включ. |
_ |
± 10 % | |||
|
св. 100 до 1000 млн-1 включ. |
± 10 % |
_ | ||||
|
от 0 до 20000 -1 млн 1 |
от 0 до 1000 млн-1 включ. |
_ |
± 10 % | |||
|
св. 1000 до 20000 млн-1 включ. |
± 10 % | |||||
|
от 0 до 50 % |
от 0 до 50% |
_ |
± 10 % | |||
|
Определяемый компонент2) |
Метод анализа |
Максимальный диапазон показаний1) 3) концентрации определяемого компонента |
Пределы допускаемой погрешности измерений определяемого компонента | ||
|
Нормируемый поддиапазон измерений1) 3) |
относи тельная |
приведенная 4) | |||
|
1) Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний. 2) Определяемые компоненты определяются при заказе и могут составлять от 1 до 8 компонентов. 3) Пересчет значений объемной доли концентрации Х в млн-1(ррт) в массовую концентрацию С, мг/м3, проводят по формуле: С X*VI/VMi где М- молярная масса компонента, г/моль, Vm - молярный объем смеси газа или воздуха, равный 22,4 дм3/моль, при стандартизированных условиях 0°С и 101,3 кПа. 4) Нормирующее значение погрешности - верхний предел нормируемого поддиапазона. 5) Пересчет значения влажности в температуру точки росы согласно ГОСТ 8.547—2009 6) Взрывозащищенное исполнение не предусмотрено | |||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нестабильность нуля и диапазона за 7 суток, %, от верхнего предела диапазона измерений - для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия и инфракрасная спектрометрия с диодным лазером, парамагнитный, |
± 1,0 |
|
ПИД - для методов анализа: электрохимический, циркониевый и ёмкостной |
± 2,0 |
|
- для методов анализа: по теплопроводности |
± 1,5 |
|
Время установления показаний (Т90), с, не более - для методов анализа: инфракрасная спектрометрия с диодным лазером; |
10 |
|
- для методов анализа: ультрафиолетовая/видимая фотометрия, ёмкостной, |
20 |
|
парамагнитный - для методов анализа: по теплопроводности, циркониевый и электрохимический; |
40 |
|
Время прогрева, мин, не более - для методов анализа: инфракрасная спектрометрия с диодным лазером; |
20 |
|
- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия, по теплопроводности и ПИД; |
30 |
|
- для методов анализа: электрохимический |
40 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (Ш*ВхГ) | |
|
Модель Л100 |
655x165x165 |
|
Модель 300А |
483x133x360 |
|
Модель 300В |
520x460x226 |
|
Модель 300С |
482x133x346 |
|
Модель 500 |
1200x2100x1000 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более Модель Л100 |
15 |
|
Модель 300А |
10 |
|
Модель 300В |
35 |
|
Модель 300С |
16 |
|
Модель 500 |
400 |
|
Условия эксплуатации: - температура окружающей среды, °С Модель Л100 |
от -20 до +60 |
|
Модель 300А |
от 0 до +40 |
|
Модель 300В |
от 0 до +45 |
|
Модель 300С |
от 0 до +50 |
|
Модель 500 |
от -201) до +50 |
|
- относительная влажность окружающего воздуха (без конденсации), %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение питания переменного тока (при частоте 50 Гц), В: Модели 300А, 300В, 300С, 500 |
230 |
|
Напряжение питания постоянного тока, В Модель Л100 |
24 |
|
Максимальная потребляемая мощность, Вт Модель Л100 |
20 |
|
Модель 300А |
100 |
|
Модель 300В |
200 |
|
Модель 300С |
700 |
|
Модель 500 |
6500 |
|
Выходной сигнал: Цифровой (в зависимости от конфигурации) Аналоговый токовый, мА |
Ethernet, RS232, RS485 |
|
от 4 до 20 | |
|
Маркировка взрывозащиты (для моделей Л100 и 300В) |
1Ex db IIC T6 Gb X |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
1) от -55°С - исполнение шкафа для размещения на открытом воздухе | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом и на идентификационную табличку.
Комплектность
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор1) |
Метран АГ |
1 шт. |
|
Руководство по эксплуатации1) |
_ |
1 экз. |
|
Паспорт1) |
17.5372.ХХХ2).00 ПС |
1 экз. |
|
1) в соответствии с заказом 2) шифр модели | ||
Сведения о методах измерений
приведены в разделе 3 «Техническое описание» документа «Газоанализаторы Метран АГ. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 3.1.3
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Приказ Росстандарта от «15» декабря 2021 № 2885 Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов
ТУ 4215-106-51453097-2022 Газоанализаторы Метран АГ. Технические условия
