Манометры дифференциального давления
| Номер в ГРСИ РФ: | 89797-23 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "General Instruments Consortium", Индия |
Манометры дифференциального давления (далее - манометры) предназначены для измерений разности давлений газообразных или жидких сред и для сигнализации о достижении измеряемым давлением заданной величины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89797-23 |
| Наименование | Манометры дифференциального давления |
| Срок свидетельства (Или заводской номер) | 25.08.2028 |
Производитель / Заявитель
Фирма "General Instruments Consortium", Индия Производственная площадка: Фирма "Gauges Bourdon India PVT LTD", Индия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89797-23: Описание типа | Скачать | 267.9 КБ | |
| 89797-23: Методика поверки | Скачать | 3.1 MБ |
Описание типа
Назначение
Манометры дифференциального давления (далее - манометры) предназначены для измерений разности давлений газообразных или жидких сред и для сигнализации о достижении измеряемым давлением заданной величины.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки или шкалы манометра.
Манометры могут изготавливаться в 18 модификациях, отличающихся исполнением, метрологическими характеристиками и условиями эксплуатации.
Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелкой и защитного стекла, помещенных в металлический или пластиковый корпус.
Манометры модификаций DPBL, LFDPBL, SFDPBL, LSDPBL оснащены чувствительным элементом из нержавеющей стали.
Манометры модификаций DPDS, LFDPDS, SFDPDS, LSDPDS могут применяться для измерения агрессивных сред за счет специального покрытия чувствительного элемента.
Манометры модификаций DPDH, LFDPDH предназначены для измерений высокого статического давления до 250 кг/см2.
Манометры модификаций DPDX имеют облегченную конструкцию для ОЕМ-применений.
Манометры модификаций DPCP предназначены для измерений небольшого дифференциального давления в системах с чистым и сухим воздухом или газом.
Манометры модификаций DPMG предназначены для измерений создаваемого вентиляторами и воздуходувками давления, перепада давления на фильтрах, тяги печи, перепада давления на измерительных диафрагмах и т.д.
Манометры модификаций IDMSB, IDNSB, IDNSD, DPMH, LFDPMH дополнительно оснащены сигнализирующими устройствами, замыкающими (размыкающими) электрические сигнальные и управляющие цепи при достижении установленных значений давления.
В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.

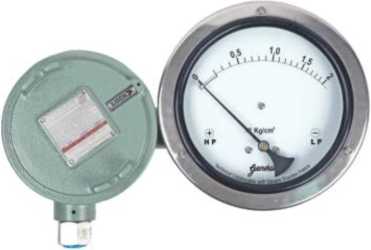

Внешний вид манометров представлен на рисунке 1.
DPBL, LFDPBL, SFDPBL, LSDPBL
DPDS, LFDPDS, SFDPDS, LSDPDS
DPCP
DPMG
DPDX
IDMSB
IDNSB
IDNSD
DPMH
LFDPMH
Рисунок 1 - Внешний вид манометров
DPDH, LFDPDH

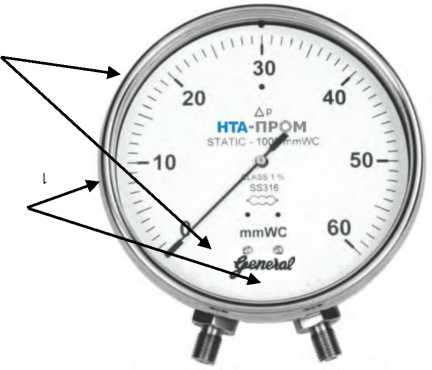

Заводской номер наносится типографским способом на корпус или циферблат манометра, или типографским способом на наклейку, прикрепленную на корпус или циферблат манометра, или методом лазерной гравировки на корпус/информационную табличку, прикрепленную на корпус манометра, или методом ударно-точечной маркировки на корпус манометра в местах, указанных на рисунке 2.
Места нанесения заводского номера
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Место нанесения знака утверждения типа
Пломбирование корпусов манометров не предусмотрено.

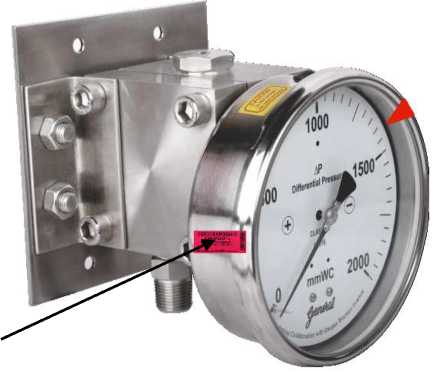

Знак поверки наносится типографским способом на корпус, циферблат или заднюю панель манометра, или типографским способом на наклейку, прикрепленную на корпус, циферблат или заднюю панель манометра в местах, указанных на рисунке 3.
Места нанесения знака поверки
Рисунок 3 - Места нанесения знака поверки
Технические характеристики
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Модификация |
Значение |
|
Диапазоны измерений давления, мбар 1),2)’3) |
DPBL, LFDPBL, SFDPBL, LSDPBL |
от 0 до 100 |
|
DPDS, LFDPDS, SFDPDS, LSDPDS |
от 0 до 4000 | |
|
DPDH, LFDPDH |
от 0 до 6000 |
|
DPDX |
от 0 до 1000 | |
|
DPCP |
от 0 до 100 | |
|
DPMH, LFDPMH |
от 0 до 100 | |
|
DPMG |
от 0 до 2,5 | |
|
IDMSB, IDNSB, IDNSD |
от 0 до 1000 | |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % 1) |
DPBL, LFDPBL, SFDPBL, LSDPBL |
±1 |
|
DPDS, LFDPDS, SFDPDS, LSDPDS |
±1,6 | |
|
DPDH, LFDPDH |
±2 | |
|
DPDX |
±1 | |
|
DPCP |
±2 | |
|
DPMH, LFDPMH |
±2 | |
|
DPMG |
±2; ±3; ±4 | |
|
IDMSB, IDNSB, IDNSD |
±1; ±1,6; ±2 | |
|
Вариация показаний, % 1) |
DPBL, LFDPBL, SFDPBL, LSDPBL |
1,0 |
|
DPDS, LFDPDS, SFDPDS, LSDPDS |
1,6 | |
|
DPDH, LFDPDH |
2,0 | |
|
DPDX |
1,0 | |
|
DPCP |
2,0 | |
|
DPMH, LFDPMH |
2,0 | |
|
DPMG |
2,0; 3,0; 4,0 | |
|
IDMSB, IDNSB, IDNSD |
1,0; 1,6; 2,0 | |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности срабатывания сигнализирующего устройства, % |
IDMSB, IDNSB, IDNSD, DPMH, LFDPMH |
±2 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 C |
Все модификации |
±0,4 |
Примечания:
1) Конкретное значение указано в паспорте манометра;
2) Приведены максимально возможные диапазоны. Возможно изготовление манометров с диапазонами измерений, лежащими внутри приведенных диапазонов;
3) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C |
от +15 до +25 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 |
|
Рабочий диапазон температуры окружающего воздуха, °C: |
от -60 до +65 |
|
Диаметр шкалы, мм, не более: 1) - DPBL, LFDPBL, SFDPBL, LSDPBL |
150 |
|
- DPDS, LFDPDS, SFDPDS, LSDPDS, DPDH, LFDPDH, DPDX, DPCP, DPMH, LFDPMH, IDMSB, IDNSB, IDNSD |
100,150 |
|
- DPMG |
100,114 |
|
Масса без заполнения демпфирующей жидкостью, кг, не более: - диаметр 100 мм |
8,0 |
|
- диаметр 114 мм |
0,6 |
|
- диаметр 150 мм |
9,0 |
|
Масса с заполнением демпфирующей жидкостью, кг, не более: - диаметр 100 мм |
9,0 |
|
- диаметр 114 мм |
1,2 |
|
- диаметр 150 мм |
10,0 |
|
Диапазон уставок сигнализирующего устройства, % от диапазона измерений 2) |
от 10 до 90 |
|
Число срабатываний контактов, не менее 2) |
100 000 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания: 1) Конкретное значение указано в паспорте манометра; 2) Для модификаций IDMSB, IDNSB, IDNSD, DPMH, LFDPMH. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, корпус или циферблат манометра.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр |
Модификация в соответствии с заказом |
1 шт. |
|
Паспорт |
1 шт. 1) | |
|
Примечание: 1) Допускается комплектовать одним экземпляром паспорта партию идентичных манометров, направляемых в один адрес, с перечислением в паспорте заводских (серийных) номеров партии. | ||
Сведения о методиках (методах) измерений приведены в разделе 5 паспорта манометров.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-10 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия фирмы «General Instruments Consortium», Индия.
