Счетчики электрической энергии однофазные многофункциональные CE208BY
| Номер в ГРСИ РФ: | 89854-23 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
Счетчики электрической энергии однофазные многофункциональные CE208BY (далее - счетчики) предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета. Счетчики могут применяться как автономно, гак и в составе автоматизированных систем контроля и учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89854-23 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | CE208BY |
| Срок свидетельства (Или заводской номер) | 12.05.2028 |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера", Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Найдено поверителей | 2 |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 89854-23: Описание типа | Скачать | 7.9 MБ | |
| 89854-23: Методика поверки | Скачать | 10.5 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные CE208BY (далее - счетчики) предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Область применения: промышленность, энергетика и другие области хозяйственной деятельности.
Описание
Счетчики имеют в своем составе: один или два измерительных элемента (шунт или трансформатор тока, два шунта или шунт и трансформатор тока, один измерительный шунт в цепи фазы и индикатор в цепи нейтрали), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени (позволяющие вести учет электрической энергии по нескольким тарифам, тарифным зонам суток), испытательные выходные устройства (электрическое, оптическое), интерфейс для работы в системах автоматизированного учета потребленной электрической энергии, ЖК-дисплей для просмотра измеряемой информации.
Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером значений активной энергии и других параметров сети. В зависимости от исполнения, счетчики могут измерять срсднсквадратическис значения напряжений и токов, активной, реактивной и полной мощности, реактивной энергии, частоты сети.
Параметризация счетчиков производится с помощью свободно распространяемого технологического ПО «AdminTools», которое доступно для скачивания с сайта производителя (www.cncrgomcra.by).
Счетчики подключаются к сети переменного тока непосредственно.

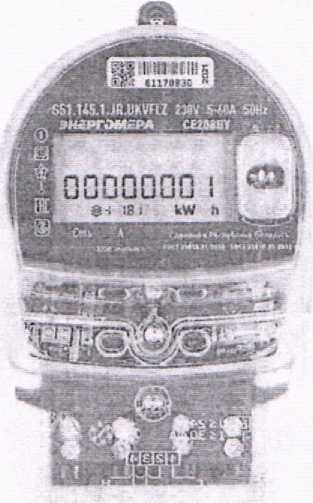

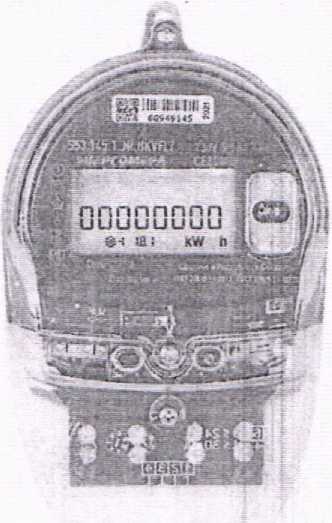

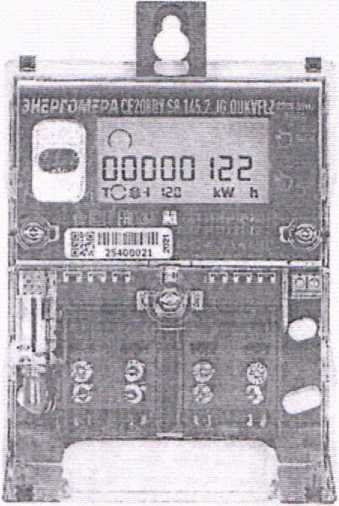

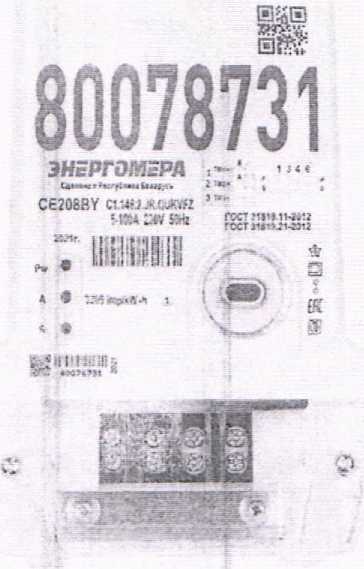

Фотографии общего вида средств измерений представлены в приложении 1.

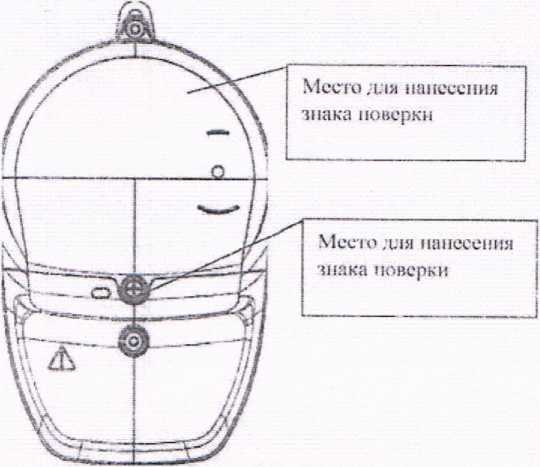

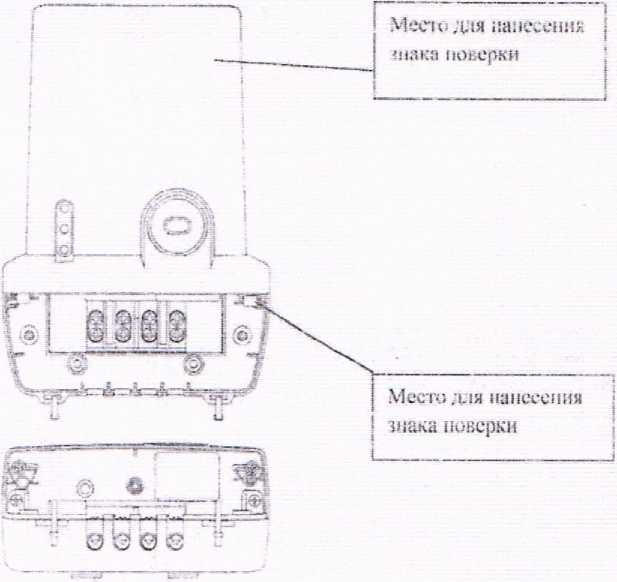

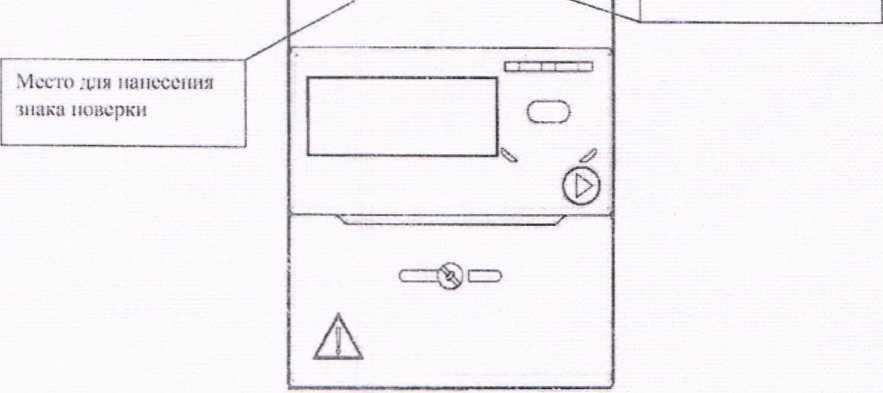

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

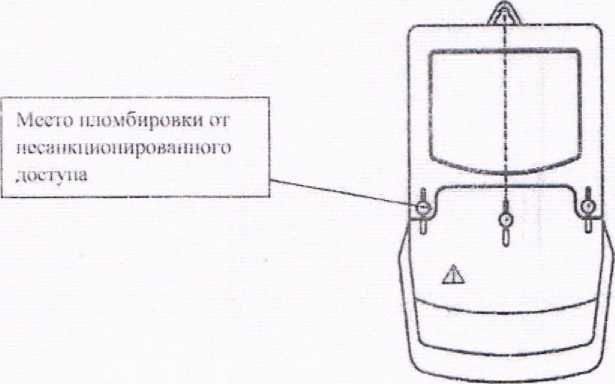

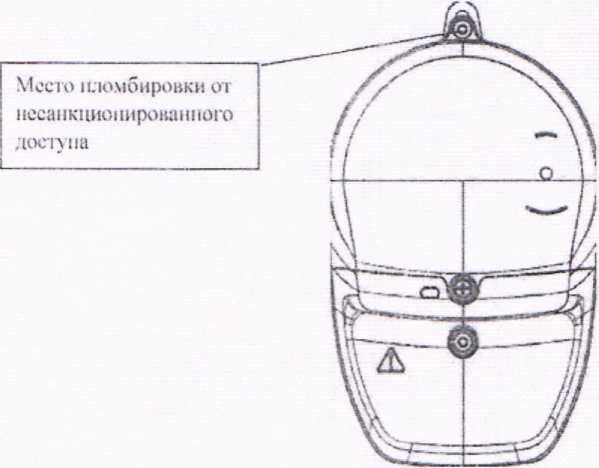

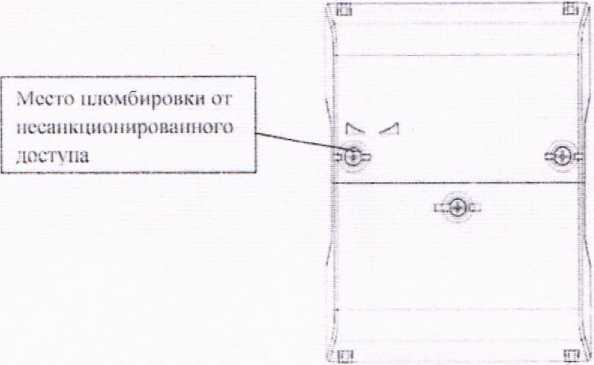

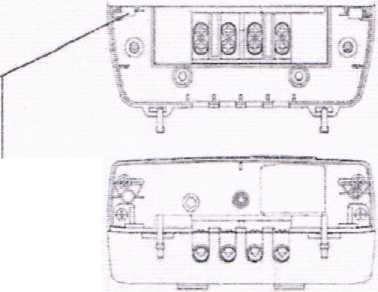

Схема (рисунок) с указанием места пломбировки от несанкционированного доступа средств измерений приведена в приложении 3.
КОПИЯ ВЕРНА Помощник директоре по качеству
CE208BY ХХ.ХХХ.Х.ХХХ.ХХХ XXX
Обозначение модуля связи (при необходимости) Дополнительные функции:
См. таблицу 1.
Интегрированные интерфейсы связи:
См. таблицу 2.
Количество измерительных элементов:
1 - счетчик с одним измерительным элементом
(в цепи фазы);
2 - счетчик с двумя измерительными элементами (в цепи фазы и нейтрали).
Базовый (максимальный) ток:
4-5 (40) А;
5-5 (60) Л;
6-5(100) А;
8-10(100) А;
9-5 (80) Л.
Номинальное напряжение:
4 -230 В.
Класс точности:
О - 0.5 ио активной энергии
(по ТУ BY 690329298.008-2013);
1 - 1 по активной энергии;
7 — 1/1 но активной/рсактивной энергии;
8 - 1/2 но активной/рсактивной энергии.
Тип корпуса:
S51. S52/x, S53, S7, S8 - для установки в щиток;
С 1 - для установки на опору.
Рисунок 1 - Структура условного обозначения счетчиков
Таблица 1 -
|
№ п/п |
Обозначение |
Дополнительная функция |
|
1 |
Q |
Реле управления |
|
2 |
S |
Реле сигнализации |
|
3 |
и |
11арамстры сети |
|
4 |
Y |
2 направления учета |
|
5 |
К |
Телеметрический выход |
|
6 |
V |
Электронная пломба |
|
7 |
F |
Датчик постоянного магнитного поля |
|
8 |
М |
Датчик переменного магнитного поля |
|
9 |
L |
Подсветка ЖКИ |
|
10 |
Z |
С расширсщп^глабором данных |
|
11 |
N |
С понижё^ёй^ ноТ^^нием по напряжению |
|
12 |
С |
Поддериска протокола обмена СПОДЭС |
в
КОПИЯ ВЕРНА
Помощник директора по качеству
Таблица 2 - Интегрированные интерфейсы связи
|
№ п/п |
Обозначение |
Интерфейс |
|
1 |
J |
Оптический порт |
|
2 |
А |
RS485 |
|
3 |
Р |
PLC |
|
4 |
R |
Радиоинтерфейс с встроенной антенной |
|
5 |
R1 |
Радиоинтсрфсйс с внутренней и внешней антенной |
|
6 |
G |
GSM |
|
7 |
Е |
Ethernet |
|
8 |
W |
WiFi |
Обязательные метрологические требования: представлены в таблицах 3, 4.
Таблица 3
|
Наименование |
Значение |
|
Класс точности по активной энергии: по ГОСТ 31819.21-2012 по ТУ BY 690329298.008-2013 |
1 0,5 (см. таблицу 4) |
|
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
1 или 2 |
|
Номинальное напряжение UH0M. В |
230 |
|
Базовый ток 1б, Л |
5 |
|
Максимальный ток 1макс, Л* |
40, 60, 80, 100 |
|
Стартовый ток (чувствительность) |
0,0024б |
|
Суточный ход встроенных часов в нормальных условиях, с, не более |
±1 |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении активной мощности более 100 Вт, % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении среднсквадратичсских значений силы тока при 0,05 1б < I < 1макс, % |
±1,0 |
|
Пределы допускаемой основной относительной noipcnnio-сти измерения среднсквадратичсских значений напряжения при 0,75 UHOM<U<1,15UHOM,% |
±1,0 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении частоты переменного тока, в диапазоне от 47,5 до 52,5 Гц, Гц |
±0,1 |
|
*В зависимости от модификации счетчика | |
где 1б - значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением
при установлении требований
апазонак верна
юг
г
1макс * наибольшее значение то: точности;
счетчик удовлетворяет требованиям
UH0M - значение напряжения к счетчику;
U, I - значения напряжения,
Помощник директора по качеству
Таблица 4
|
Наименование |
Значение |
|
Пределы допускаемой основной относительной погрешности счетчика при измерении активной энергии, %: 0,05 1б < I < 0,101б при coscp = 1 0,10Тб < I < 0,201б при coscp = 0,5 (costp = 0,8) 0,101б < I < 1макс при coscp = 1 0,20 1б < I < 1макс при coscp = 0,5 (coscp = 0.8) |
±0,7 ±0,7 ±0,5 ±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением напряжения в пределах ±10 % от номинального значения, %: 0,05 1б < I < 1макс при coscp = 1 0,101б < I < 1макс при coscp = 0,5 |
±0,4 ±0,6 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением частоты в пределах ±2 % от номинального значения, %: 0,05 1б < I < 1макс при coscp = 1 0,10Тб < I < 1макс при coscp = 0,5 |
±0,4 ±0,6 |
|
Средний температурный коэффициент счетчика при измерении активной энергии, %/К: 0,101б < I < 1макс при coscp = 1 0,20 1б < I < 1макс при coscp ~ 0,5 |
±0,03 ±0,05 |
Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0.5 по 'ГУ BY 690329298.008-2013), нс указанных в таблице, соответствуют значениям поГОСТ 31819.21-2012 для счетчиков класса точности 1.
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 5.
Таблица 5
|
Наименование |
Значение | |
|
Предельный рабочий диапазон напряжений. В |
от 0,8 U,10M до 1,15 U„0M | |
|
Рабочий диапазон частоты сети, Гц |
от 47,5 до 52.5 | |
|
Диапазон температур окружающего воздуха, соответствующий нормальным условиям. °C |
от 21 до 25 | |
|
Постоянная счетчика. имп./(кВт ч) или имп./(кварч)* |
от 800 до 4800 | |
|
Полная мощность, потребляемая каждой цепью тока счетчика при нормальной температуре, номинальной частоте и номинальном токе для каждой цепи тока, В А, не более |
0,2 для счетчиков исполнения Q; 0,1 для остальных счетчиков | |
|
Диапазон рабочих температур окружающего воздуха для счетчика, °C |
от минус 40 до 70 | |
|
Пределы изменения суточного хода часов при отклонении температуры окружаюп(его воЧду'Ча'ца 1 °C от (23 ± 2) °C в пределах рабочего диапазона температур (от минус 40 °C д^дйкй: 7Й"рС)91с/суГ< |
±0,2 | |
|
«Г.| |
КОПИЯ ВЕРНА Помощник директора но качеству В М .Дектерюк |
4 |
Продолжение таблицы 5
|
Наименование |
Значение |
|
Интервалы усреднения значений мощности или значений энергии, мин* |
от 1 до 60 |
|
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее* |
6144 |
|
Число тарифов* |
до 8 |
|
Скорость обмена по интерфейсам, бит/с* |
от 300 до 57600 |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика при поминальном значении напряжения, частоте и нормальной температуре, нс более: S52.XXX.X.R.XXX S53.XXX.X.JR.XXX. S51 .XXX.X.JR.XXX. S8.XXX.X.JR.XXX: в режиме ожидания в режиме обмена данными по радиоинтерфейсу S53.XXX.X.JR.XXXN. S51.XXX.X.JR.XXXN: ' в режиме ожидания в режиме обмена данными по радиошггсрфсйсу S51 .XXX.X.JPR.XXX, S51 .XXX.X.JP.XXX. S53 .XXX.X.JPR.XXX, S53 .XXX.X.JP.XXX S8.XXX.X.JA.XXX (RS485), S53.XXX.X.JA.XXX(RS485) S7 .XXX.X.JXX.XXX (с каналами связи радио и/или PLC) S8 .XXX.X.JG.XXX (GSM): в режиме ожидания в режиме обмена данными по GSM C1.XXX.X.JR.XXX: в режиме ожидания в режиме обмена данными по радпошггсрфсйсу |
2 ВА (0,8 Вт) 2 ВА (0.6 Вт) 2 В А (0,7 Вт) 0,7 В А (0,3 Вт) 1,0 В А (0,4 Вт) 3,0 В А (2,0 Вт) 2,0 В-А(1,0 Вт) 3,5 В А (2,0 Вт) 2.5 В А(1.6 Вт) 3,0 В А (2,2 Вт) 2,5 В А(1,0 Вт) 3,0В-А(1,1 Вт) |
|
Габаритные размеры корпуса (длина х ширина х глубина), мм. нс более: для S7 для S53 для S51, для S52/x для S8 для С1 |
200x122x73; 200x122x73; 200x122x116; 215x135x116: 155x120x52; 230x160x80. |
|
Масса счетчика, кг, нс более |
0,9 |
|
Средняя наработка до отказа, ч, нс менее |
220000 |
|
Средний срок службы, лет, не менее |
30 |
|
Класс защиты от поражения эдеКфиЧсским током по ГОСТ 12.2.007-75 |
II |
|
А* V оа. Rj-fo "I И *>**£*£• л J |
КОПИЯ ВЕРНА Помощник директора по качеству | |
Окончание таблицы 5
|
Наименование |
Значение |
|
Степень защитной оболочки по ГОС'Г 14254-2015 для SXX для С1 |
IP51 IP64 |
* - зависит от исполнения счетчика
Комплектность
Таблица 6
|
Наименование |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный CE208BY |
1 |
|
Устройство отображения информации CE901BY (для счетчиков исполнения в корпусе С1) |
_* |
|
Руководсгво по эксплуатации |
_* |
|
Формуляр |
1 |
|
Методика поверки |
.* |
|
Упаковка |
1 |
|
* Количество определяется договором на поставку | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульные листы руководства по эксплуатации, формуляра и на переднюю панель счетчика.
Поверка осуществляется по МРБ МП.3602-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчики электрической энергии однофазные многофункциональные CE208BY. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии";
ГОСТ 31819.21-2012"Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2";
ГОСТ 31819.23-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
ТУ BY 690329298.008-2013 "Счетчики электрической энергии однофазные многотарифные CE208BY. Тсхничесжн^^ювия”;
технический регламент Tqitoac'enlioro' союза «Электромагнитная совместимость технических средств» ('ГР TC’(&w201
технический оегламеш Таможенного’Союза «О безопасности низковольтного
|
оборудования» (ТР ТС 004/2ЙШ;’°*'p*6^'>, • w |
КОПИЯ ВЕРНА Помощник директора по качеству В.М.Дектерюк |
технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (TP 2018/024/BY);
методику поверки:
МРБ МП.3602-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчики электрической энергии однофазные многофункциональные CE208BY. Методика поверки».
Перечень средств поверки: представлен в таблице 7.
Таблица 7 ___________________________________________________________________
__________________ Наименование и тип средств поверки____________________ Барометр-анероид БАММ-01___
Гигрометр психрометрический ВИТ-1_________________
Универсальная пробойная установка УИУ-10___________________________________
Установка для поверки однофазных счетчиков электрической энергии CLOU CL 1000
Секундомер «Интеграл С-01»______________________________________
Частотомер электронно-счетный 43-84______________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: информация о программном обеспечении (далее -1IO) представлена в таблице 8.
Таблица 8
|
Исполнение счетчика |
Встроенное ПО |
11рикладнос ПО | ||
|
Версия |
КС* |
Наименование |
Версия | |
|
CE208BY S51/S53 |
124.х.х.х |
734022С5 |
«AminTools» |
3. x |
|
CE208BY S7 |
132.х.х.х |
734022С5 |
«AminTools» |
3.x |
|
CE208BY S8 |
137.х.х.х |
734022С5 |
«AminTools» |
3.x |
|
CE208BYC1 |
156-х.х.х |
734022С5 |
«AminTools» |
3.x |
|
•контрольная сумма метрологической значимой части | ||||
