Установки для автоматизированной поверки и испытаний весов АРМП-М
Номер в ГРСИ РФ: | 89863-23 |
---|---|
Производитель / заявитель: | ООО "Мера-ТСП", г.Москва |
Установки для автоматизированной поверки и испытаний весов АРМП-М (далее - установки) предназначены для воспроизведения, хранения и передачи единицы массы в качестве средств измерений и рабочих эталонов единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 89863-23 |
Наименование | Установки для автоматизированной поверки и испытаний весов |
Модель | АРМП-М |
Срок свидетельства (Или заводской номер) | 29.08.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП"), г. Москва
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 2 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 2 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
89863-23: Описание типа | Скачать | 263.5 КБ | |
89863-23: Методика поверки | Скачать | 5.6 MБ |
Описание типа
Назначение
Установки для автоматизированной поверки и испытаний весов АРМП-М (далее - установки) предназначены для воспроизведения, хранения и передачи единицы массы в качестве средств измерений и рабочих эталонов единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).
Описание
Принцип действия установок основан на дифференциальном методе измерений -методе, при котором в автоматическом режиме выполняется сравнение результатов измерений исследуемых весов неавтоматического действия (далее - исследуемых СИ) с известной величиной, воздействующей на исследуемое СИ и воспроизводимой гирями из состава установки.
Исследуемое СИ измеряет массу гирь, установленных на его грузоприемное устройство (далее - ГПУ), выводит результат измерений на его показывающее устройство и через интерфейс связи передает в управляющий компьютер установки.
Управляющий компьютер установки регистрирует измерительную информацию, полученную с исследуемого СИ, выполняет их обработку, формирует соответствующий протокол, архивирует его и передает (при необходимости) на периферийные устройства.
Установки могут применяться для определения и/или подтверждения (при поверке) метрологических характеристик исследуемых СИ с дискретностью передачи измерительной информации (результатов измерений) посредством интерфейса связи не более:
- 0,2е - для СИ, пределы допускаемой абсолютной погрешности которых выражены в поверочных интервалах е (ei);
- 0,2d - для СИ, пределы допускаемой абсолютной погрешности которых выражены в ценах деления (шкалы) d (di), где е (ei) - поверочный интервал, d (di) - цена деления (шкалы) однодиапазонных (многодиапазонных или многоинтервальных весов); перечисленные обозначения, термины и их определения соответствуют ГОСТ OIML R 76-1-2011.
Установки имеют модульную конструкцию и представляют собой набор технических средств и средств измерений (мер единицы массы), обеспечивающих автоматическое механическое и электронное (цифровое) взаимодействие с исследуемым СИ, и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи:
- меры единицы массы, соответствующие по своим метрологическим характеристикам классу точности Mi по ГОСТ OIML R 111-1-2009. Представляют собой гири, изготавливаемые по технической документации ООО «Мера-ТСП», г. Москва, номинальные значения массы (в килограммах) которых соответствуют членам числового ряда 1-10п, 240п, 540п, где п - целое положительное или отрицательное число, или нуль. Гири интегрированы в установку и посредством специальных устройств не жестко прикреплены к механизмам подачи (установки);
- блок исполнительных механизмов подачи (установки) гирь на ГПУ исследуемого СИ. На каждый механизм подачи установлены гири определенных номиналов. В зависимости от исполнения механизмы подачи приводятся в движение пневматическими или электромеханическими средствами;
- блок управления, включающий в себя модуль управления исполнительными механизмами устройства, модуль цифровых интерфейсов считывания измерительной информации и управления исследуемым СИ. Блок управления интегрирован в блок исполнительных механизмов;
- рабочий стол (плита) для размещения ГПУ исследуемого СИ в рабочее пространство установки;
- блок питания;
- электронный ключ идентификации;
- управляющий компьютер - персональный компьютер (ПК) с предустановленным специализированным программным обеспечением «АРМП-М», разработчик ООО «Мера-ТСП», г. Москва. Выполняемые ПК функции, в том числе:
- регистрация идентификационных данных исследуемого СИ;
- подбор номинальной массы гири и/или комбинации номинальных масс гирь для достижения заданной нагрузки, которая должна воздействовать на ГПУ исследуемого СИ, в соответствии с документом, устанавливающим требования к определению и/или подтверждению метрологических характеристик (например, программа испытаний и/или методика поверки) исследуемого СИ;
- управление блоком исполнительных механизмов и определения последовательности установки/снятия гирь;
- регистрация и обработка результатов измерений, получаемых с исследуемого СИ, формирование соответствующего протокола;
- архивирование, хранение и визуализация измерительной информации в форме протокола, соответствующего документу, устанавливающего требования к определению/подтверждению метрологических характеристик (например, методика поверки или программа испытаний) исследуемого СИ. Кроме того, возможна передача протокола на периферийные устройства;
- визуализация, архивирование, хранение результатов измерений в форме протокола, соответствующего документу, устанавливающим требования к оформлению полученных результатов определения/подтверждения метрологических характеристик (например, методика поверки или программа испытаний) исследуемого СИ. Кроме того, возможна передача протокола на периферийные устройства;
- установка электронной пломбы на исследуемые СИ (если применимо). Функциональные узлы могут быть установлены на общей опорной раме. Установки, в зависимости от исполнения, могут быть снабжены следующими устройствами и функциями:
- устройство считывания индивидуальных (идентификационных) данных исследуемого СИ, если предусмотрено конструкцией последнего;
- устройство считывания, регистрации и установки электронной пломбы (если применимо);
- датчики нахождения (позиционирования) ГПУ исследуемого СИ на рабочем столе установки;
- устройства контроля внешних условий и параметров выполнения исследований;
- устройства фото и/или видео фиксации и/или сканеры для чтения штрих-кодов для идентификации исследуемого СИ;
- устройства фото и/или видео фиксации для визуального контроля выполнения процесса исследований;
- устройство оповещения о состоянии установки (работа завершена, аварийная ситуация и т.п.);
- устройства для вывода результатов исследований (например, принтер).
На управляющий компьютер установки может быть установлено стороннее специализированное программное обеспечение, реализующее доступ к ПК средствами интернет, в целях реализации удаленного управления, контроля и наблюдения за выполняемыми исследованиями и ознакомления с их текущими результатами.
Общий вид установок представлен на рисунке 1.
Рис
Устан техническими приводящих в ;
где: А [i: механизмы: П
сновок (слева) i
!ух) модификаг
[асно таблицам
[е механизмы, i
армп-м-[1]-[:
та установки;
ктромеханическая);
[2] - значение максимальной нагрузки, воспроизводимой установкой в целях
ие системы, пг___ передачи единицы величины, кг: 32, 150.
Для предотвращения несанкционированного доступа к внутренним частям, пломбируется корпус блока исполнительных механизмов. На подгоночные полости гирь (если применимо), входящих в состав установки, наносится пломба с изображением знака поверки. Для предотвращения искажения результатов измерений, рабочее пространство установки оснащается защитным ограждением, предотвращающее доступ в рабочее пространство установки после запуска автоматического процесса определения и/или подтверждения метрологических характеристик исследуемого СИ
Схема пломбировки определяется исполнением установки и приведена на рисунке 2.

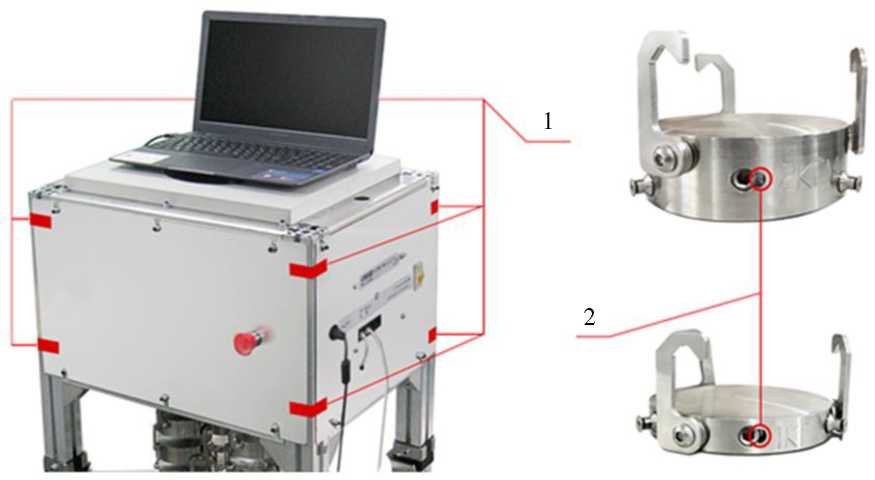

Рисунок 2 - Схема пломбировки блока исполнительных механизмов (слева) и подгоночных полостей (если применимо) гирь (справа): 1 - пломба в виде разрушаемой наклейки; 2 - алюминиевая или свинцовая пломба
Маркировочная табличка установки выполнена в виде ламинированной наклейки, пломбируемой контрольным знаком, разрушаемым при снятии. Маркировочная табличка наносится на корпус блока исполнительных механизмов установки и содержит следующие основные данные, нанесенные методом термотрансферной печати:
- торговый знак изготовителя;
- обозначение типа и модификации установки;
- знак утверждения типа;
- знак обращения продукции на рынке ЕАС;
- максимальная воспроизводимая нагрузка (Махв);
- минимальная воспроизводимая нагрузка (М1Пв);
- диапазон рабочих температур;
- год выпуска;
- заводской номер (арабские цифры).
Нанесение знака поверки на установку не предусмотрено.
Программное обеспечение
Программное обеспечение «АРМП-М» (далее - ПО) является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.
Метрологически значимая часть ПО АРМП-М представлена файлами:
- «methods.mdb» - база данных модификаций СИ, метрологические характеристики которых могут быть исследованы при помощи установки;
- «methods.dll» - реализует добавление и удаление шаблонов модификаций исследуемых СИ, контролирует отсутствие изменений и регистрирует информацию о внесении изменений в базу данных «methods.mdb»;
- «conclusion.dll» - реализация обработки, расчета погрешности результатов измерений, полученных с исследуемого СИ, формирования соответствующего заключения и проверка целостности данных при выводе протокола на печать.
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файлов «methods.mdb» и «methods.dll» «conclusion.dll» вычисляется при включении установки, в случае их несовпадения с установленными значениями, работа установки блокируется. Значения контрольных сумм файлов «methods.mdb» и «methods.dll» регистрируются при поверке установки и заносятся в сведения о результатах поверки.
Для контроля изменений законодательно контролируемых параметров в ПО реализован счетчик событий, отображающий в виде списка:
- значения контрольных сумм файлов «methods.mdb», «methods.dll» и «conclusion.dll»;
- даты последних внесенных изменений в файлы «methods.mdb» и «methods.dll»
- идентификационные данные лица, вносившего изменения.
Изменение метрологически значимых параметров возможно только в сервисном режиме, вход в который защищен паролем.
ПО установок не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы устройства. Последовательность действий для просмотра идентификационных признаков ПО и текущего значения счетчика событий выполняется в соответствии с эксплуатационной документацией установок.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
И дентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АРМП-М |
Номер версии (идентификационный номер) ПО |
1.07.ХХХХ* |
Цифровой идентификатор ПО («conclusion.dll») |
3986EBA1D019894CBD7D7D43 310853DA |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
* обозначения «ХХХХ» не относятся к метрологически значимой части ПО |
Технические характеристики
Модификации установок, значения минимальной (М1пв) и максимальной (Махв) нагрузок, воспроизводимых в целях передачи единицы величины, приведены в таблице 2.
Номинальные значения массы гирь, которые могут входить в состав установки, пределы допускаемой погрешности гирь (± dm), минимальное допускаемое значение плотности (Pmin) материала гирь, значение максимальной остаточной магнитной индукции (роМ) приведены в таблице 3.
Таблица 2 - Метрологические характеристики установки
Модификация |
М1Пв, кг |
Махв, кг |
АРМП-М-[1]-32 |
540-3 |
32 |
АРМП-М-[1]-150 |
0,1 |
150 |
Таблица 3 - Метрологические и технические характеристики гирь
Номинальное значение массы гирь |
dm, мг |
Pmin, 103кгм-3 |
роМ, мкТл |
20 кг |
±1000 |
> 4,4 |
250 |
10 кг |
±500 | ||
5 кг |
±250 | ||
2 кг |
±100 | ||
1 кг |
±50 | ||
500 г |
±25 | ||
200 г |
±10 | ||
100 г |
±5,0 | ||
50 г |
±3,0 |
> 4,0 | |
20 г |
±2,5 |
> 2,6 | |
10 г |
±2,0 |
> 2,0 | |
5 г |
±1,6 |
_ | |
2 г |
±1,2 |
_ | |
1 г |
±1,0 |
_ |
Установки могут применяться для определения и/или подтверждения метрологических характеристик:
- весов среднего (III) и обычного (IV) класса точности по ГОСТ OIML R 76-1-2011 (ГОСТ Р 53228-2008), диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых установкой (таблица 2),
- весов, соответствующих технической документации изготовителя, диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых установкой (таблица 2),
с соблюдением требования Государственной поверочной схемы для средств измерений массы в части соотношения между пределами допускаемой погрешности применяемого эталона (установки) и исследуемого СИ в диапазоне измерений последнего.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, оС |
от +10 до +35 |
Относительная влажность воздуха, %, не более |
80 |
Параметры электропитания ПК от сети переменного тока: - напряжение, В - частота, Гц |
^ /~\+1О% 220-15% 50 ± 1 |
Параметры электрического питания от источника постоянного тока (без учета ПК): - исполнения модификаций с пневматическим механизмом управления: - напряжение, В - потребляемая мощность, В^А, не более - исполнения модификаций с электрическим механизмом управления: - напряжение, В - потребляемая мощность, ВА, не более |
24±5 % 12 24±5 % или 12±5 % 320 |
Габаритные размеры (высота/ширина/длина), мм, не более: |
2000/800/600 |
Масса, кг, не более |
300 |
Габаритные размеры (ширина/длина) ГПУ исследуемых СИ, мм, не более, в зависимости от модификации установки: - АРМП-М-[1]-[32] - АРМП-М-[1]-[150] |
400/400 500/700 |
Знак утверждения типа
на маркировочную табличку, расположенную на корпусе блока исполнительных механизмов установки, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка для автоматизированной поверки и испытаний весов |
АРМП-М |
1 шт. |
Руководство по эксплуатации |
ЭК 109.00.00.000 РЭ |
1 экз. |
Электронный идентификационный ключ |
_ |
1 экз. |
Комплект принадлежностей (принтер, видеокамера, уровень)* |
_ |
1 шт. |
Методика поверки |
1 экз. | |
*по дополнительному заказу |
Сведения о методах измерений
приведены в п. 3 «Порядок работы» документа ЭК 109.00.00.000 РЭ «Установки для автоматизированной поверки и испытаний весов АРМП-М. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.66-026-49290937-2022 «Установки для автоматизированной поверки и испытаний весов АРМП-М. Технические условия»;
Техническая документация изготовителя.
