Блоки детектирования БДАС-03П-01

Назначение

Блоки детектирования предназначены для измерения объемной активности искусственных аэрозолей, дисперсная фаза которых содержит альфа- и бета- активные радионуклиды.

Описание

Метод измерения объемной активности альфа- и бета- активных аэрозолей и принцип действия блоков детектирования БДАС-03П-01 основан на отборе дисперсной фазы аэрозолей на фильтрующую ленту с одновременной регистрацией активности пробы спектрометрическим узлом детектирования на основе полупроводникового детектора.

Конструктивно блоки детектирования выполнены в виде герметичного кожуха, внутри которого на несущей панели размещены узлы лентопротяжного механизма, системы пробоотбора, узел детектирования и электронные узлы управления и обработки информации.

Блоки детектирования имеют два исполнения одинаковых по техническим характеристикам и конструкции, которые различаются значением питающего напряжения (Таблица 1).

аблица 1

Общий вид блоков детектирования БДАС-03П-01, расположение мест для нанесения оттисков клейма поверителя, а также место нанесения знака утверждения типа и заводского номера показаны на фото 1, 2.

Заводской номер из трех арабских цифр наносится методом сублимационной печати на табличку, закрепляемую на боковой поверхности корпуса блоков детектирования БДАС-03П-01. Формат заводского номера цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

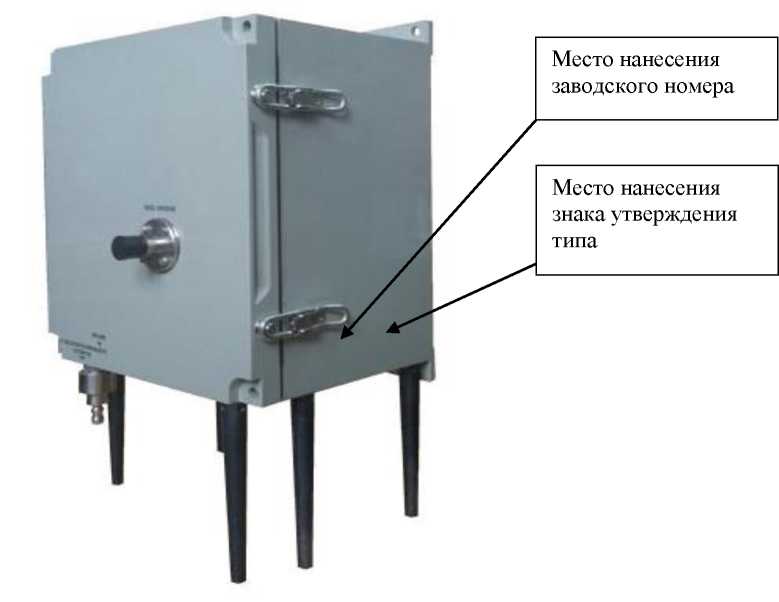

Фото 1. Общий вид блоков детектирования БДАС-03П-01, место нанесения знака утверждения

типа и заводского номера

1 - Местапломбированияповерителем

Фото 2. Общий вид блоков детектирования БДАС-03П-01 в открытом виде.

Технические характеристики

Диапазон измерений объемной активности:

- альфа-активных аэрозолей

- бета-активных аэрозолей

Пределы допускаемой основной относительной погрешности преобразования

Пределы допускаемой дополнительной

погрешности:

а) при изменении температуры от + 5 до + 50 °С

при изменении напряжения питания + 24 В на ± 10 % и

+ 48 В на ± 20 % от номинального значения

в) при воздействии фонового гамма-излучения   с

мощностью эквивалентной дозы до 1,8 мкЗв/ч

Уровень собственного фона в режиме измерения:

- альфа - активных аэрозолей, не более, с-1

- бета - активных аэрозолей, не более, с-1

Время непрерывной работы при смене кадра 1 раз в

6 ч, не менее, ч

Наработка на отказ, не менее, ч

Назначенный срок службы до капитального ремонта, лет

8,0-10-2 - 3,0-104 Бк/м3

(2Д10-15 - 8Д10-10 Ки/л)

2,5-Ю1 - 1,0-105 Бк/м3 (6,540-13 - 2,5-10-9 Ки/л)

± 50 %

± 10 % на каждые 10 °С б)

± 10 %

± 30 %

1-10-2

0,2

1000

20000

10

Габаритные размеры и масса приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта ЖШ2.328.425-01 ПС типографским способом и на изделие методом фотохимии на табличку.

Комплектность

В комплект поставки блоков детектирования должны входить изделия и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Сведения о методах измерений

приведены в разделе 5 «Использование блока» документа ЖШ2.328.425-01 РЭ «Блок детектирования БДАС-03П-01. Руководство по эксплуатации».

Нормативные документы

ГОСТ 27451-87 Средства измерения ионизирующих излучений. Общие технические условия;

ГОСТ 27452-87 Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования;

ГОСТ 22251-89 Средства измерения объемной активности искусственного аэрозоля. Общие технические требования и методы испытаний;

ТУ 95 1948-83 ЖШ2.328.425 ТУ Блоки детектирования БДАС-03П. Технические условия.
