Счётчики электрической энергии однофазные многотарифные ЭСИ710
| Номер в ГРСИ РФ: | 89939-23 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ", г. Нижний Новгород |
Счётчики электрической энергии однофазные многотарифные ЭСИ710 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и полной электрической мощности в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89939-23 |
| Действует | по 08.09.2028 |
| Наименование | Счётчики электрической энергии однофазные многотарифные |
| Модель | ЭСИ710 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e2a2cfc4-2c58-cf8a-89f6-9582a5ebfeaa |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЭНЕРГОСТРОЙИНЖИНИРИНГ" (ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ"), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 400 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89939-23: Описание типа
2024-89939-23.pdf
|
Скачать | 350.5 КБ | |
|
89939-23: Методика поверки
2024-mp89939-23.pdf
|
Скачать | 5.7 MБ |
Описание типа
Назначение
Счётчики электрической энергии однофазные многотарифные ЭСИ710 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и полной электрической мощности в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Описание
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока с последующим вычислением микроконтроллером активной и реактивной электрической энергии и мощности, а также других параметров сети: среднеквадратических значений фазного (линейного) напряжения переменного тока и силы переменного тока, частоты сети переменного тока.
Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения счётчиков - учет электроэнергии на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока и напряжения, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем.
В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний.
Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- интерфейс оптического типа (оптический порт);
- интерфейс передачи данных PLC (опционально);
- интерфейс GSM (опционально).
Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по тарифам с количеством тарифов: до четырех для учета активной и реактивной электрической энергии в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:
- текущую дату и время;
- параметры сети;
- параметры тарификации;
- текущие значения электрической мощности;
- текущие значения потребленной электроэнергии;
- заводские параметры (заводской номер, идентификационные данные программного обеспечения);
- технологическую информацию (настройки интерфейсов).
Структура условного обозначения исполнений счётчиков:
ЭСИ710 КХХ -XXX -XXX -XXX -X -Х/Х
Класс точности по активной и реактивной энергии:
1 по активной энергии
2 по реактивной энергии Дополнительные опции: R - управление нагрузкой Тип модуля связи: PLC - PLC модем
_______________GSM - GSM модем______________
Ток базовый (максимальный), А:
5(60) - только для конструктивного исполнения 20
5(100) - только для конструктивного исполнения 22
Номинальное напряжение ____________________________________переменного тока, В: 230_____________
Конструктивное исполнение
счетчика:
20 ____________________________________________22_________________________________ Обозначение типа
Примечание: полное в соответствии со структурной схемой обозначение исполнения счетчиков указано в паспорте.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

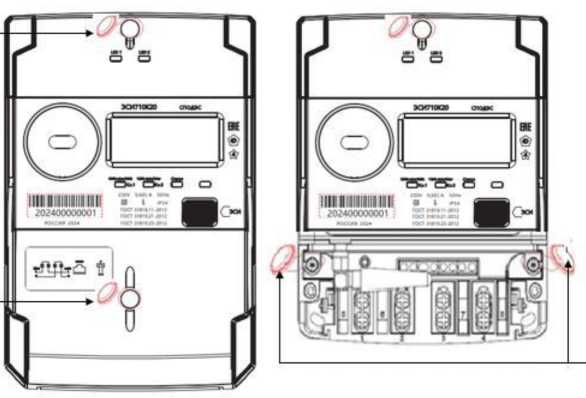

Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Схема мест ограничения доступа к местам настройки (регулировки) представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) счетчики исполнения ЭСИ710К22... б) счетчики исполнения ЭСИ710К20...
Рисунок 1 - Общий вид счетчика с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
ВИНТ ЗАЩИТНОЙ КРЫШКИ
ВИНТЫ ОСНОВНОГО БЛОКА
ВИНТЫ КЛЕММНОЙ КОРОБКИ
б) счетчики исполнения ЭСИ710К20...

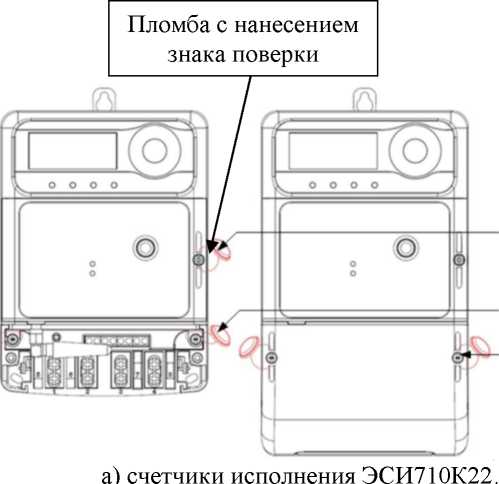

Рисунок 2 - Схема пломбировки с указанием мест ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО является метрологически значимым.
Метрологические характеристики счётчиков нормированы с учетом влияния ПО.
Встроенное программное обеспечение, калибровочные коэффициенты и измеренные данные защищены аппаратной защитой записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен устанавливаемым паролем.
Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее - СПО) «MeterView».
СПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
0601 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В |
230/400 |
|
Установленный рабочий диапазон напряжения, В |
от 0,9^ Uф.ном до 1,1 Uф.ном |
|
Расширенный рабочий диапазон напряжения, В |
от 0,75- Uф.номдо 1,15- Uф.ном |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,75- Uф.номдо 1,15- Uф.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
|
Базовый ток Iб, А |
5 |
|
Максимальный ток Iмакс, А |
60; 100 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Диапазон измерений частоты сети переменного тока, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сети переменного тока, Гц |
±0,05 |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,05^Iб до 0,2-Iб включ. св. 0,2'Iб до Iмакс включ. |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - в диапазоне от 0,05^Iб до 0,2-1б включ. - в диапазоне св. 0,2-1б до Iмакс включ. |
±4,0 ±2,0 |
|
Класс точности счетчиков при измерении активной электрической энергии и активной электрической мощности по ГОСТ 31819.21-20121 |
1 |
|
Класс точности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-20122) |
2 |
|
Стартовый ток (чувствительность), А, не более: - для счётчиков класса точности 1 по ГОСТ 31819.21-2012 - для счётчиков класса точности 2 по ГОСТ 31819.23-2012 |
0,004^ Iб 0,005^ Iб |
|
Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) |
1000 |
|
Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) |
1000 |
|
Наименование характеристики |
Значение |
|
Ход часов при наличии напряжения питания, с/сут, не более |
±0,5 |
|
Ход часов при отсутствии напряжения питания, с/сут, не более |
±1,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +21 до +25 от 30 до 80 |
|
г) Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; 2) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 2 по ГОСТ 31819.23-2012. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот электропитания, Гц |
от 47,5 до 52,5 |
|
Полная мощность, потребляемая каждой цепью напряжения, В^А, не более |
10,0 |
|
Активная мощность, потребляемая каждой цепью напряжения, Вт, не более |
4,0 |
|
Полная мощность, потребляемая каждой цепью тока, В^А, не более |
4,0 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для исполнения ЭСИ710К20... - для исполнения ЭСИ710К22... |
174,6x112,0x59,1 218,0x130,0x83,0 |
|
Масса, кг, не более: - для исполнения ЭСИ710К20... - для исполнения ЭСИ710К22... |
0,93 1,80 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более |
от -40 до +70 98 |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии однофазный многотарифный ЭСИ710 |
В соответствии со структурой условного обозначения исполнений счетчиков |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
ЭСИ.000003.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе № 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12 и 6.13);
ТУ 26.51.63-002-55858388-2022 «Счётчики электрической энергии однофазные многотарифные ЭСИ710. Технические условия».
Другие Счетчики электроэнергии
