Машины координатно-измерительные Мастер ЭВА
| Номер в ГРСИ РФ: | 89964-23 |
|---|---|
| Производитель / заявитель: | ООО "НОВОТЕКС СИСТЕМС", г Москва |
Машины координатно-измерительные Мастер ЭВА (далее по тексту - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89964-23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 11.09.2028 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Машины координатно-измерительные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Мастер ЭВА | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
Мастер ЭВА 6 2.0 Мастер ЭВА 6 2.5 Мастер ЭВА 6 3.0 Мастер ЭВА 6 3.5 Мастер ЭВА 6 4.0 Мастер ЭВА 6 4.5 Мастер ЭВА 6 5.0 Мастер ЭВА 6 6.0 Мастер ЭВА 6 7.0 Мастер ЭВА 6 9.0 Мастер ЭВА 7 2.0 Мастер ЭВА 7 2.5 Мастер ЭВА 7 3.0 Мастер ЭВА 7 3.5 Мастер ЭВА 7 4.0 Мастер ЭВА 7 4.5 Мастер ЭВА 7 5.0 Мастер ЭВА 7 6.0 Мастер ЭВА 7 7.0 Мастер ЭВА 7 9.0 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№18 от
13.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e7d26c8c-42ab-30ab-0ba7-a8870dcbf662 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «НОВОТЕКС СИСТЕМС», РОССИЯ, 109129, г. Москва, 8-я ул. Текстильщиков, д. 11, стр. 2, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-013-2025 ГСИ. Машины координатно-измерительные Мастер ЭВА. Методика поверки
(с 13.01.2026)
МП АПМ 61-22 ГСИ. Машины координатно-измерительные Мастер ЭВА. Методика поверки
(по 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
89964-23: Описание типа
2023-89964-23.pdf
|
Скачать | 669.6 КБ | |
|
89964-23: Методика поверки
2023-mp89964-23.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
89964-23: Описание типа
2026-89964-23.pdf
|
Скачать | 581.9 КБ | |
|
89964-23: Методика поверки
МП АПМ 61-22
2023-mp89964-23-1.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
89964-23: Методика поверки
МП-КВЗ-013-2025
2026-mp89964-23.pdf
|
Скачать | 4.3 MБ | |
|
89964-23: Методика поверки
МП АПМ 61-22
2023-mp89964-23-2.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Машины координатно-измерительные Мастер ЭВА (далее по тексту - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры ЭВАСКАН и ТЮБОСКАН для бесконтактных измерений. Измерения с помощью КИМ осуществляются в ручном режиме. При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
К средствам измерений данного типа относятся машины координатно-измерительные Мастер ЭВА модификаций Мастер ЭВА 6 2.0, Мастер ЭВА 6 2.5, Мастер ЭВА 6 3.0, Мастер ЭВА 6 3.5, Мастер ЭВА 6 4.0, Мастер ЭВА 6 4.5, Мастер ЭВА 6 5.0, Мастер ЭВА 6 6.0, Мастер ЭВА 6 7.0, Мастер ЭВА 6 9.0 - с шестью осями вращения и Мастер ЭВА 7 2.0, Мастер ЭВА 7 2.5, Мастер ЭВА 7 3.0, Мастер ЭВА 7 3.5, Мастер ЭВА 7 4.0, Мастер ЭВА 7 4.5, Мастер ЭВА 7 5.0, Мастер ЭВА 7 6.0, Мастер ЭВА 7 7.0, Мастер ЭВА 7 9.0 - с семью осями вращения, отличающихся общей длиной сегментов, влияющей на диапазон и погрешность измерений.
КИМ шестиосевых модификаций выпускаются только с контактными щупами.
КИМ семиосевых модификаций могут выпускаться как с контактными щупами, так и с лазерными сканерами ЭВАСКАН и ТЮБОСКАН.
КИМ семиосевых модификаций могут применяться в качестве ручных манипуляторов для работы с различными 3D-CKaHepaMu.
Лазерные сканеры ЭВАСКАН выпускаются в пяти вариантах: ЭВАСКАН 50, ЭВАСКАН 80, ЭВАСКАН 100, ЭВАСКАН 160, ЭВАСКАН 200, отличающихся шириной сканирования и погрешностью измерений.
Лазерные сканеры ТЮБОСКАН предназначены для измерения деталей и выпускаются в трех вариантах: ТЮБОСКАН 80, ТЮБОСКАН 150, ТЮБОСКАН 200, отличающихся диапазоном поперечных сечений измеряемых деталей и погрешностью измерений.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в цифровом или буквенно-цифровом формате указывается типографским способом на расположенной на основании машины маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 и 2, общий вид маркировочной наклейки и место нанесения знака утверждения типа средства измерений приведены на рисунке 3.

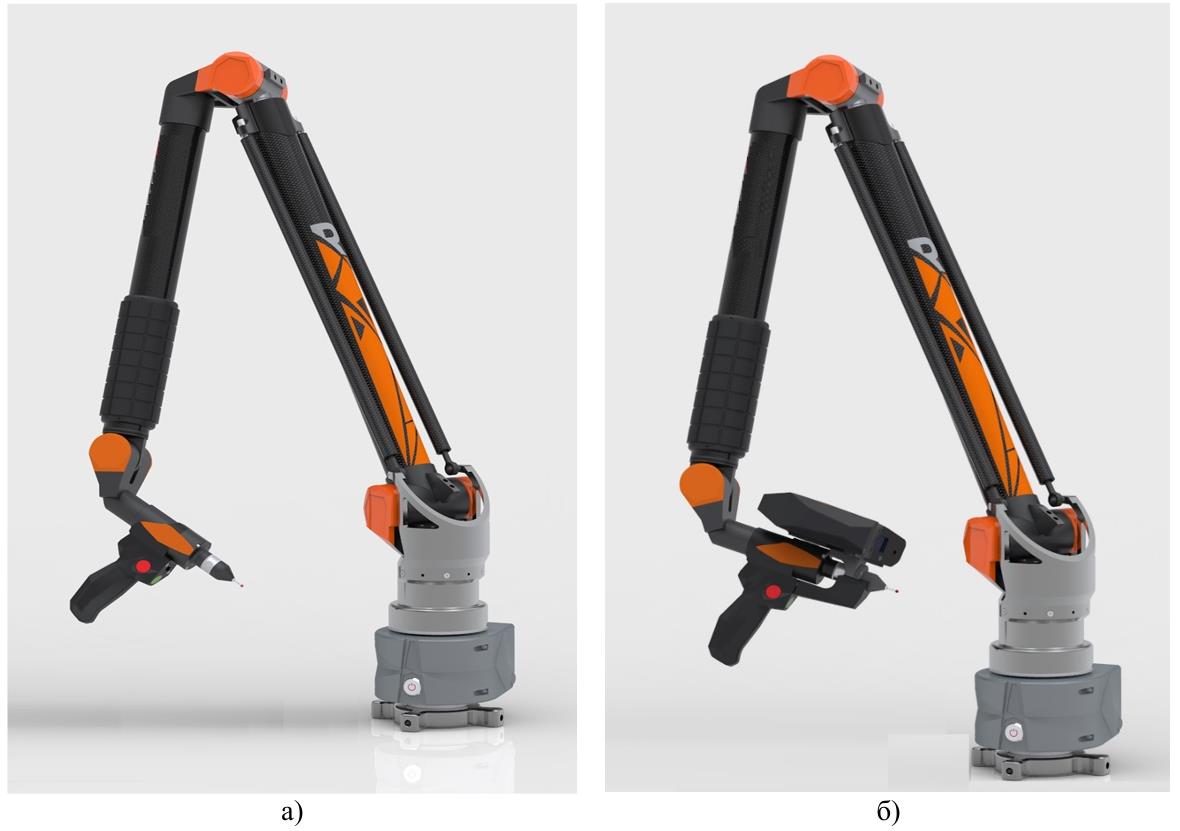

Рисунок 1 - Общий вид КИМ с шестью осями вращения с контактным щупом (а), с семью осями вращения с контактным щупом и лазерным сканером ЭВАСКАН, установленным на рукоятку (б)

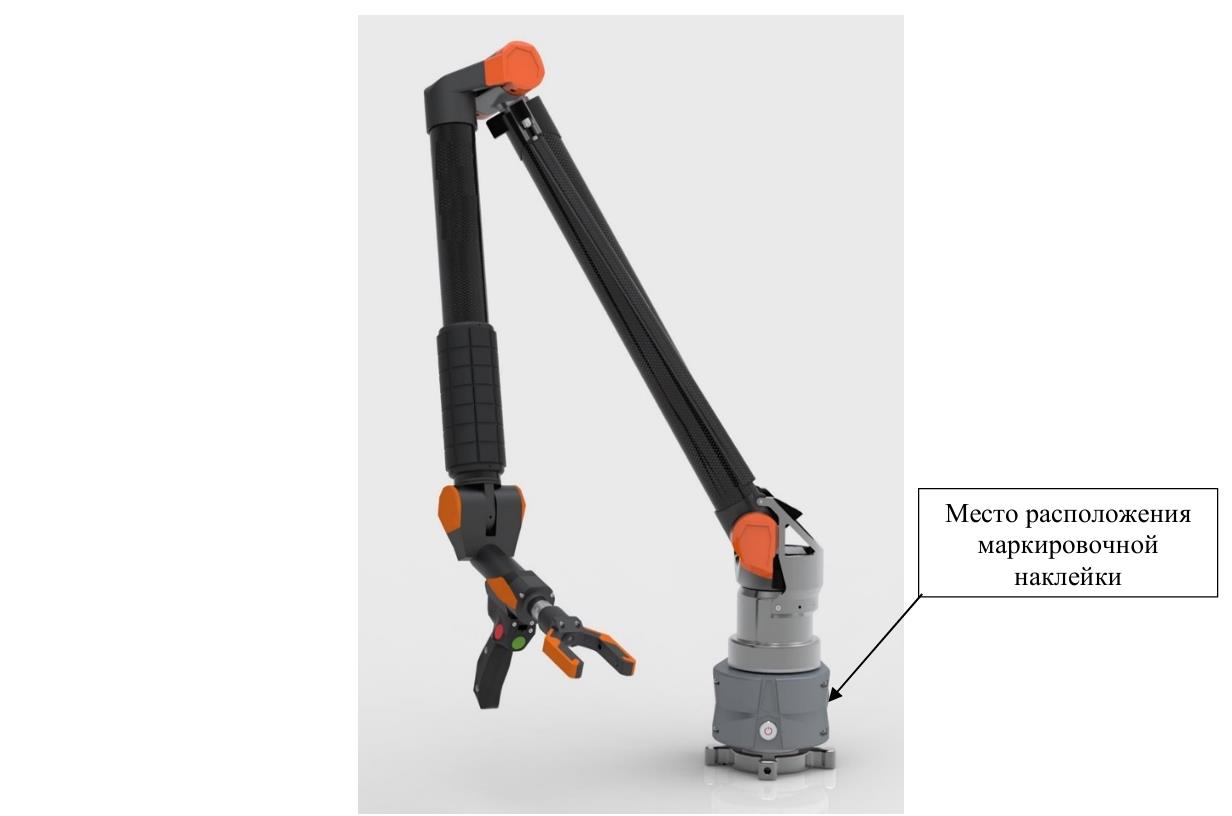

Рисунок 2 - Общий вид КИМ с семью осями вращения с лазерным сканером ТЮБОСКАН
Наименование:
НОВОТЕКС СИСТЕМС
Модификация: Серийный номер; Дата производства:
Машина координатноизмерительная Мастер ЭВА Мастер ЭВА 6 3.0 146135 12.2024
ООО «НОВОТЕКС СИСТЕМС»
109129. г. Москва. 8-я ул, Текстильщиков, дом 11. строение
2, помещение 1/J
Тел.+7 495 128-38-30 [
e-mail: info@novoiexys.ru I www.novotexys.ni ■
Место расположения знака утверждения типа
Место расположения заводского номера
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «ЭВАсофт», «Axel 7», «PolyWorks», «Metrolog», «Geomagic Design X», «Verisurf», «Rational DMIS», «SpatialAnalyzer» устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО |
|
Значение |
ЭВАсофт |
V1.0.0.1 |
отсутствует |
|
Axel 7 |
ver 7.01 |
отсутствует | |
|
PolyWorks |
2019 IR5.1 |
отсутствует | |
|
Metrolog |
V10 |
отсутствует | |
|
Geomagic Design X |
1.0 |
отсутствует | |
|
Verisurf |
2018 |
отсутствует | |
|
Rational DMIS |
7.7 |
отсутствует | |
|
SpatialAnalyzer |
2014.IR14 |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики КИМ с шестью осями вращения
|
Модификация КИМ |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки контактным щупом, мм*, не более |
Пределы допускаемой абсолютной погрешности измерений линейных размеров контактным щупом, мм* |
|
Мастер ЭВА 6 2.0 |
от 0 до 2000 |
0,026 |
±0,021 |
|
Мастер ЭВА 6 2.5 |
от 0 до 2500 |
0,028 |
±0,023 |
|
Мастер ЭВА 6 3.0 |
от 0 до 3000 |
0,038 |
±0,034 |
|
Мастер ЭВА 6 3.5 |
от 0 до 3500 |
0,053 |
±0,045 |
|
Мастер ЭВА 6 4.0 |
от 0 до 4000 |
0,066 |
±0,057 |
|
Мастер ЭВА 6 4.5 |
от 0 до 4500 |
0,086 |
±0,072 |
|
Мастер ЭВА 6 5.0 |
от 0 до 5000 |
0,143 |
±0,119 |
|
Мастер ЭВА 6 6.0 |
от 0 до 6000 |
0,189 |
±0,146 |
|
Мастер ЭВА 6 7.0 |
от 0 до 7000 |
0,237 |
±0,183 |
|
Мастер ЭВА 6 9.0 |
от 0 до 9000 |
0,272 |
±0,217 |
|
Примечание: *- при температуре воздуха от + 15 °С до + 25 °С и относительной влажности воздуха не более 90 %. | |||
Таблица 3 - Метрологические характеристики КИМ с семью осями вращения
|
Модификация КИМ |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки контактным щупом, мм*, не более |
Пределы допускаемой абсолютной погрешности измерений линейных размеров контактным щупом, мм* |
|
Мастер ЭВА 7 2.0 |
от 0 до 2000 |
0,038 |
±0,023 |
|
Мастер ЭВА 7 2.5 |
от 0 до 2500 |
0,041 |
±0,025 |
|
Мастер ЭВА 7 3.0 |
от 0 до 3000 |
0,068 |
±0,044 |
|
Мастер ЭВА 7 3.5 |
от 0 до 3500 |
0,084 |
±0,057 |
|
Мастер ЭВА 7 4.0 |
от 0 до 4000 |
0,092 |
±0,070 |
|
Мастер ЭВА 7 4.5 |
от 0 до 4500 |
0,120 |
±0,089 |
|
Мастер ЭВА 7 5.0 |
от 0 до 5000 |
0,159 |
±0,132 |
|
Мастер ЭВА 7 6.0 |
от 0 до 6000 |
0,208 |
±0,161 |
|
Мастер ЭВА 7 7.0 |
от 0 до 7000 |
0,261 |
±0,201 |
|
Мастер ЭВА 7 9.0 |
от 0 до 9000 |
0,299 |
±0,239 |
|
Примечание: *- при температуре воздуха от + 15 °С до + 25 °С и относительной влажности воздуха не более 90 %. | |||
Таблица 4 - Метрологические характеристики КИМ в комплекте с лазерными сканерами
ЭВАСКАН
|
Модификация КИМ |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки лазерным сканером ЭВАСКАН, мм*, не более | ||||
|
ЭВАСКАН 50 |
ЭВАСКАН 80 |
ЭВАСКАН 100 |
ЭВАСКАН 160 |
ЭВАСКАН 200 | ||
|
Мастер ЭВА 7 2.0 |
от 0 до 2000 |
0,031 |
0,037 |
0,033 |
0,039 |
0,035 |
|
Мастер ЭВА 7 2.5 |
от 0 до 2500 |
0,035 |
0,040 |
0,037 |
0,042 |
0,039 |
|
Мастер ЭВА 7 3.0 |
от 0 до 3000 |
0,042 |
0,046 |
0,044 |
0,054 |
0,046 |
|
Мастер ЭВА 7 3.5 |
от 0 до 3500 |
0,055 |
0,059 |
0,057 |
0,064 |
0,059 |
|
Мастер ЭВА 7 4.0 |
от 0 до 4000 |
0,068 |
0,072 |
0,070 |
0,076 |
0,072 |
|
Мастер ЭВА 7 4.5 |
от 0 до 4500 |
0,078 |
0,082 |
0,080 |
0,087 |
0,082 |
Примечание: *- при температуре воздуха от + 15 °С до + 25 °С и относительной влажности воздуха не более 90 %.
Таблица 5 - Метрологические характеристики КИМ в комплекте с лазерными сканерами ТЮБОСКАН
|
Модификация КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров лазерным сканером ТЮБОСКАН, мм* | ||
|
ТЮБОСКАН 80 (при измерении объектов с линейным размером поперечного сечения от 9 до 74 мм) |
ТЮБОСКАН 150 (при измерении объектов с линейным размером поперечного сечения от 14 до 142 мм) |
ТЮБОСКАН 200 (при измерении объектов с линейным размером поперечного сечения от 19 до 190 мм) | ||
|
Мастер ЭВА 7 2.0 |
от 0 до 2000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 2.5 |
от 0 до 2500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 3.0 |
от 0 до 3000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 3.5 |
от 0 до 3500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 4.0 |
от 0 до 4000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 4.5 |
от 0 до 4500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 5.0 |
от 0 до 5000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 6.0 |
от 0 до 6000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 7.0 |
от 0 до 7000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 9.0 |
от 0 до 9000 |
±0,1 |
±0,2 |
±0,2 |
Примечание: *- при температуре воздуха от + 15 °С до + 25 °С и относительной влажности воздуха не более 90 %.
Таблица 6 - Основные технические характеристики
|
Модификация КИМ |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
Мастер ЭВА 6 2.0 |
1250 |
7,2 |
|
Мастер ЭВА 6 2.5 |
1500 |
7,5 |
|
Мастер ЭВА 6 3.0 |
1750 |
7,9 |
|
Мастер ЭВА 6 3.5 |
2000 |
8,1 |
|
Мастер ЭВА 6 4.0 |
2250 |
8,3 |
|
Мастер ЭВА 6 4.5 |
2500 |
9,3 |
|
Мастер ЭВА 6 5.0 |
2750 |
9,7 |
|
Мастер ЭВА 6 6.0 |
3250 |
12,0 |
Продолжение таблицы 6
|
Модификация КИМ |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
Мастер ЭВА 6 7.0 |
3750 |
13,2 |
|
Мастер ЭВА 6 9.0 |
4750 |
16,0 |
|
Мастер ЭВА 7 2.0 |
1250 |
7,8 |
|
Мастер ЭВА 7 2.5 |
1500 |
8,1 |
|
Мастер ЭВА 7 3.0 |
1750 |
8,5 |
|
Мастер ЭВА 7 3.5 |
2000 |
8,7 |
|
Мастер ЭВА 7 4.0 |
2250 |
8,9 |
|
Мастер ЭВА 7 4.5 |
2500 |
9,9 |
|
Мастер ЭВА 7 5.0 |
2750 |
10,6 |
|
Мастер ЭВА 7 6.0 |
3250 |
12,9 |
|
Мастер ЭВА 7 7.0 |
3750 |
14,1 |
|
Мастер ЭВА 7 9.0 |
4750 |
16,9 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от 0 до +50 |
|
Относительная влажность воздуха, без конденсата, %, не более |
90 |
|
Напряжение питания переменного тока, В |
220±11 |
|
Частота переменного тока, В |
50,0±2,5 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
16000 |
|
Средний срок службы, не менее, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную наклейку.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Машина координатно-измерительная |
Мастер ЭВА |
1 шт. |
|
Руководство по эксплуатации |
«Машины координатно-измерительные Мастер Эва. Руководство по эксплуатации» |
1 экз. |
|
Лазерный сканер* |
ЭВАСКАН |
1 шт. |
|
Лазерный сканер* |
ТЮБОСКАН |
1 шт. |
|
Руководство пользователя |
ЭВАсофт |
по заказу |
|
Руководство пользователя |
Axel 7 |
по заказу |
|
Руководство пользователя |
PolyWorks |
по заказу |
|
Руководство пользователя |
Metrolog |
по заказу |
|
Руководство пользователя |
Geomagic Design X |
по заказу |
|
Руководство пользователя |
Verisurf |
по заказу |
Продолжение таблицы 9
|
1 |
2 |
3 |
|
Руководство пользователя |
Rational DMIS |
по заказу |
|
Руководство пользователя |
SpatialAnalyzer |
по заказу |
|
Паспорт |
— |
1 экз. |
|
Комплект принадлежностей |
— |
1 компл. |
|
Блок питания |
— |
1 шт. |
|
Примечания: * - поставляется по дополнительному заказу. | ||
Сведения о методах измерений
Раздел 1.1.6 «Методы измерений» документа «Машины координатно-измерительные Мастер ЭВА. Руководство по эксплуатации»
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба
Технические условия ТУ 26.51.66-001-53611123-2022 «Машины
координатно- измерительные Мастер ЭВА»
Смотрите также
