Комплексы измерительно-вычислительные ИКТУ-1
| Номер в ГРСИ РФ: | 90034-23 |
|---|---|
| Производитель / заявитель: | АО "Электронные измерительные системы и технологии" (АО "Элистех"), г. Жуковский |
Комплексы измерительно-вычислительные ИКТУ-1 (далее — комплексы ИКТУ-1) предназначены для измерений частоты и разности фаз синусоидальных сигналов индукционных датчиков, установленных на вращающихся элементах агрегатов, и электрического сопротивления постоянному току от термопреобразователей сопротивления и преобразовании в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90034-23 | ||||||
| Действует | по 20.09.2028 | ||||||
| Наименование | Комплексы измерительно-вычислительные | ||||||
| Модель | ИКТУ-1 | ||||||
| Приказы |
№1160 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 155fb4d1-9d88-5155-8b30-a0e7b7a6dc21 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Элистех», РОССИЯ, 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-022-23 ГСИ. Комплексы измерительно-вычислительные ИКТУ-1. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 39 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
90034-23: Описание типа
2023-90034-23-1.pdf
|
Скачать | 310.8 КБ | |
|
90034-23: Методика поверки
2023-mp90034-23.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
90034-23: Описание типа
2023-90034-23.pdf
Файл устарел
|
Скачать | 310.8 КБ | |
|
90034-23: Описание типа
2026-90034-23.pdf
Файл устарел
|
Скачать | 201 КБ | |
|
90034-23: Методика поверки
2023-mp90034-23-1.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
90034-23: Описание типа
2026-90034-23-1.pdf
|
Скачать | 201 КБ | |
|
90034-23: Методика поверки
МП-НИЦЭ-022-23
2023-mp90034-23-2.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные ИКТУ-1 (далее — комплексы ИКТУ-1) предназначены для измерений частоты и разности фаз синусоидальных сигналов индукционных датчиков, установленных на вращающихся элементах агрегатов, и электрического сопротивления постоянному току от термопреобразователей сопротивления и преобразовании в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Описание
Принцип действия комплексов ИКТУ-1 основан на измерении частоты синусоидальных сигналов и разности фаз во время передачи крутящего момента на вращающийся вал между сигналами двух индукционных датчиков, установленных на противоположных концах вала с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Дополнительно комплексы ИКТУ-1 измеряют электрическое сопротивление постоянному току термопреобразователя сопротивления, расположенного внутри кожуха трансмиссионного узла с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Измеренное значение электрического сопротивления постоянному току датчика используется для контроля эксплуатационных характеристик и компенсации изменения жёсткости вала трансмиссионного узла, вызываемого температурным воздействием.
Конструктивно комплексы ИКТУ-1 выполнены в одноблочном корпусе, устанавливаемом в отсек индустриальной стойки. На передней панели комплекса ИКТУ-1 расположены индикаторы для отображения измеряемых параметров, выключатель питания и клавиатурный блок управления. На задней панели комплекса ИКТУ-1 расположены разъём для подключения к системе энергоснабжения, контактная площадка подключения заземления, разъёмы для подключения индукционных датчиков, термопреобразователя сопротивления, коммуникационные разъёмы для взаимодействия с персональным компьютером (RS-485 и Ethernet) и разъёмы для передачи измерительной информации в аналоговом виде. Обмен данными с персональным компьютером осуществляется по стандартам 10/100 Ethernet IEEE802.3u (Fast Ethernet) и RS-485.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид комплексов измерительно-вычислительных ИКТУ-1 представлен на рисунках 1-3. Указание места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлено на рисунке 1. Нанесение знака поверки на комплексы ИКТУ-1 не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка завода изготовителя.
Рисунок 1 - Общий вид комплексов измерительно-вычислительных ИКТУ-1 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

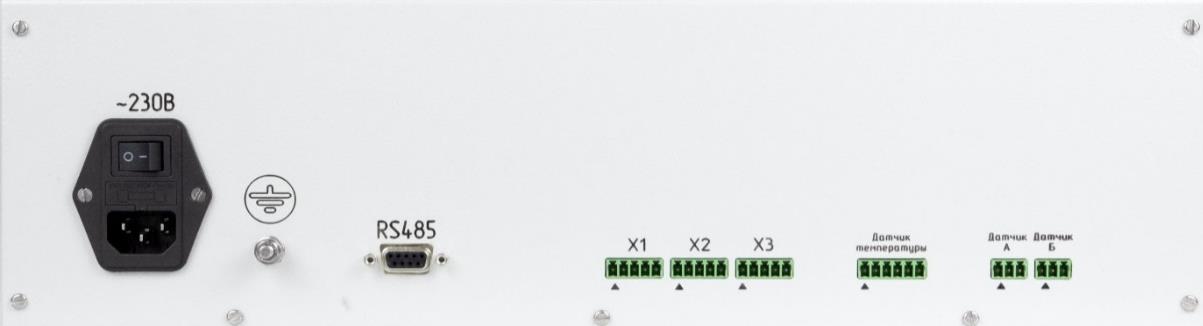

Рисунок 2 - Задняя панель комплексов измерительно-вычислительных ИКТУ-1 (без Ethernet)

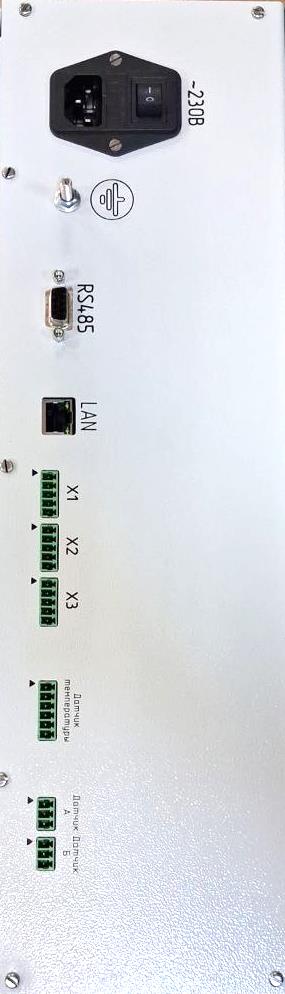

Рисунок 3 - Задняя панель комплексов измерительно-вычислительных ИКТУ-1 (с Ethernet)
Программное обеспечение
Программное обеспечение (далее — ПО) комплексов ИКТУ-1 состоит из встроенного ПО, предназначенного для ввода коэффициентов преобразования.
Конструкция комплексов ИКТУ-1 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО разделено на метрологически значимую и метрологичеки незначимую
части.
Метрологические характеристики комплексов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V01.XX.XXXX* |
|
Цифровой идентификатор ПО |
- |
|
Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц |
от 200 до 16000 |
|
Диапазон показаний частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц |
от 0 до 16000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц |
±1 |
|
Диапазон измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от —2 до +2 В, ° |
от 10 до 350 |
|
Диапазон показаний разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от —2 до +2 В, ° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от —2 до +2 В, ° |
±0,2 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±0,5 |
|
Диапазон выходного унифицированного аналогового сигнала напряжения постоянного тока, В |
св. 0 до 10* |
|
Пределы допускаемой относительной погрешности цифро-аналогового преобразования в унифицированный аналоговый сигнал напряжения постоянного тока, % |
±0,1 |
|
Диапазон выходного унифицированного аналогового сигнала силы постоянного тока, мА |
от 4 до 20* |
|
Пределы допускаемой относительной погрешности цифро-аналогового преобразования в унифицированный аналоговый сигнал силы постоянного тока, % |
±0,1 |
|
* - Верхнее и нижнее значение диапазона выходного аналогового сигнала силы (напряжения) постоянного тока при преобразовании частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от —2 до +2 В соответствуют верхнему и нижнему диапазонам показаний частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных входов для подключения обмоток индуктивных датчиков, шт. |
2 |
|
Количество измерительных входов для подключения датчиков измерения температуры, шт. |
1 |
|
Количество каналов передачи информации по стандарту 10/100 Ethernet IEEE802.3u (Fast Ethernet)1), шт. |
1 |
|
Количество каналов передачи информации по стандарту RS-485, шт. |
1 |
|
Тип подключаемого термопреобразователя сопротивления |
Pt100 четырёхпроводная схема R0 = 100 Ом а = 0,00385 °C-1 |
|
Сила постоянного тока питания индуктивных датчиков, мА |
от 10 до 50 |
|
Предельные допустимые пиковые значения входного напряжения переменного тока, В |
от -10 до +10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 50 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
135х277х483 |
|
Масса, кг, не более |
5 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 45 до 80 |
|
1) Комплектуется по требованию при заказе | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку комплекса ИКТУ-1 любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный ИКТУ-11) |
РФМГ.468219.001 |
1 шт. |
|
Паспорт |
РФМГ.468219.001ПС |
1 экз. |
|
Руководство по эксплуатации |
РФМГ.468219.001РЭ |
1 экз. |
|
Комплект кабелей и соединителей |
- |
по заказу |
|
1) Комплектация с Ethernet согласно спецификации заказа | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации РФМГ.468219.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 до 2-107 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
РФМГ.468219.001ТУ «Комплекс измерительно-вычислительный ИКТУ-1. Технические условия»
