Счётчики электрической энергии трехфазные многофункциональные ЭСИ730
| Номер в ГРСИ РФ: | 90040-23 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ", г. Нижний Новгород |
Счётчики электрической энергии трехфазные многофункциональные ЭСИ730 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и реактивной электрической мощности в трехфазных трех- четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90040-23 |
| Действует | по 20.09.2028 |
| Наименование | Счётчики электрической энергии трехфазные многофункциональные |
| Модель | ЭСИ730 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dda220b4-86c2-97da-5122-9d4a57405c2b |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЭНЕРГОСТРОЙИНЖИНИРИНГ" (ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ"), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
для счётчиков классов точности 1 и 2
10 лет
для счётчиков класса точности 0,5S
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 610 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
90040-23: Описание типа
2024-90040-23.pdf
|
Скачать | 485 КБ | |
|
90040-23: Методика поверки
2023-mp90040-23.pdf
|
Скачать | 6.8 MБ |
Описание типа
Назначение
Счётчики электрической энергии трехфазные многофункциональные ЭСИ730 (далее □ счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и реактивной электрической мощности в трехфазных трех- четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Описание
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока по фазам с последующим вычислением микроконтроллером активной и реактивной электрической энергии и мощности суммарно и по фазам, а также других параметров сети: частоты сети переменного тока, среднеквадратических значений фазного напряжения переменного тока и силы переменного тока.
Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения счётчиков - учет электроэнергии на промышленных предприятиях, бытовых и производственных помещений и объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока и напряжения, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиочастотными электромагнитными полями.
В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний.
Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
□ радиоинтерфейс (радиомодуль RF - 433 МГц, опционально);
□ интерфейс оптического типа;
□ интерфейс передачи данных PLC (опционально);
□ интерфейс передачи данных RS-485;
□ интерфейс GSM/GPS (опционально);
□ импульсное выходное устройство электрическое.
Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по четырем тарифам в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:
□ текущую дату и время;
□ параметры тарификации;
□ текущие значения электрических параметров (напряжение, ток, частота, коэффициент мощности);
□ данные по счетчикам потребленной электроэнергии;
□ заводские параметры (заводской номер, идентификационные данные программного обеспечения);
□ технологическую информацию (настройки интерфейсов).
Структура условного обозначения исполнений счётчиков:
ЭСИ730 sxx х -xx -xx -xxx -x -x/x
Класс точности по активной и реактивной энергии:
0,5S по активной энергии (только для конструктивного исполнения 22) 1 по активной энергии
1 по реактивной энергии (только для конструктивного исполнения 22)
____2 реактивной энергии_________________
Дополнительные опции: __________R - управление нагрузкой_____________
Тип модуля связи: PLC - PLC модем ____________GSM - GSM модем______________
Ток базовый (максимальный), А:
1(10; 100) только для конструктивного исполнения 22
5(10) только для конструктивного исполнения 22
_________________________5(100) _________________________________
Номинальное напряжение: 3x57,7/100 V (только для конструктивного исполнения 22)
____________________________3x230/400 V_________________________
Тип подключения:
Н - Косвенное подключение через трансформаторы напряжения и тока (только для конструктивного исполнения 22)
L - Косвенное подключение через трансформатор тока (только для конструктивного исполнения 22)
Отсутствие символа -
______________________________Непосредственное подключение_______
Конструктивное исполнение счетчика: 22
______________________________________23___________________________________
Наименование счетчика
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Схема мест ограничения доступа к местам настройки (регулировки) представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
а) счетчики исполнения ЭСИ730822...
3x230/380 V 5(100) A 50Hz
ГОСТ 3181811-2012
ГОСТ 31819.23-2012
3CH730S23 СПОДЭС
РОССИЯ 2024
эси
б) счетчики исполнения ЭСИ730823.
Рисунок 1 - Общий вид счетчика с указанием, места нанесения знака утверждения типа, места нанесения заводского номера

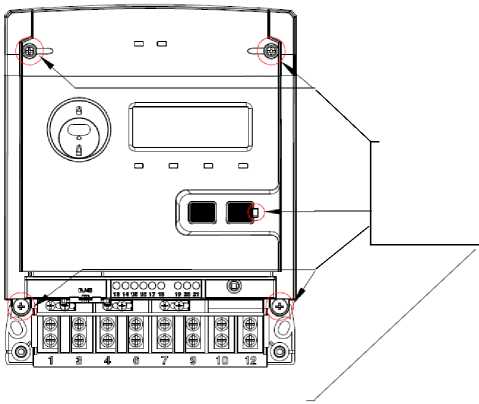

а) счетчики исполнения ЭСИ730822...
знака поверки
Пломба с нанесением

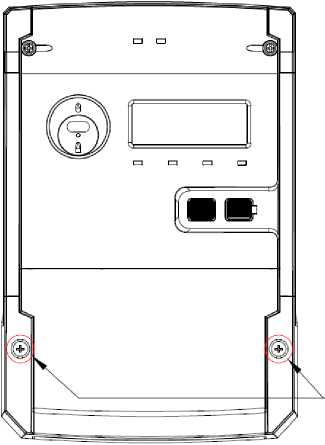

б) счетчики исполнения ЭСИ730823...
Рисунок 2 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Цвет корпуса счетчиков может отличаться и может быть белым, серым или их комбинацией.
Программное обеспечение
Встроенное программное обеспечение (далее □ ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО является метрологически значимым.
Метрологические характеристики счётчиков нормированы с учетом влияния ПО.
Встроенное программное обеспечение, калибровочные коэффициенты и измеренные данные защищены аппаратной защитой записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен устанавливаемым паролем.
Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее □ СПО) «MeterView».
СПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
0501 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В |
230/400, 57,7/100 |
|
Установленный рабочий диапазон напряжения, В |
от 0,75 • Uф.ном до 1,15 • Uф.ном |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,9 • Uф.ном до 1,1 • Uф.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
|
Базовый ток для счётчиков непосредственного включения Iб, А |
1; 5 |
|
Номинальный ток для счётчиков включения через трансформаторы тока Iном, А |
1; 5 |
|
Максимальный ток для счетчиков непосредственного включения Iмакс, А |
10;100 |
|
Максимальный ток для счетчиков включения через трансформаторы тока Iмакс, А |
10 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Диапазон измерений частоты сети переменного тока, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сети переменного тока, Гц |
±0,05 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А: □ для счётчиков непосредственного включения □ для счётчиков включения через трансформаторы |
от 0,05^ Iб до Iмакс |
|
тока |
от 0,02 • Iном до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % □ для счётчиков включения через трансформаторы тока класса точности 0,5S при измерении активной электрической энергии | |
|
- свыше 0,05^ Iном до Iмакс |
±1,0 |
|
- от 0,02^ Iном до 0,05^ Iном включ. |
±1,5 |
|
□ для счётчиков непосредственного включения класса точности 1 при измерении активной электрической | |
|
энергии | |
|
- свыше 0,2 • Iб до Iмакс |
±2,0 |
|
- от 0,05 • Iб до 0,2 • Iб включ. |
±3,0 |
|
Класс точности счётчиков при измерении активной электрической энергии и активной электрической мощности: □ ГОСТ 31819.21-2012 1) |
1 |
|
□ ГОСТ 31819.22-2012 2) |
0,5S |
|
Класс точности счётчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-2012 3) |
1; 2 |
|
Стартовый ток (чувствительность), А, не более: □ для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков класса точности 1 |
0,004• Iб |
|
непосредственного включения; □ для активной электрической энергии по ГОСТ 31819.22-2012 для счётчиков класса точности 0,5S включаемых через трансформаторы тока; |
0,001 • Iном |
|
□ для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 1 включаемых через трансформаторы тока; |
0,002 • Iном |
|
□ для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 2 |
0,005 • Iб |
|
непосредственного включения | |
|
Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) |
10000 |
|
Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) |
10000 |
|
Ход часов при наличии напряжения питания, с/сут, не более |
±0,5 |
|
Ход часов при отсутствии напряжения питания, с/сут, не более |
□ 1,0 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: □ температура окружающей среды, °С □ относительная влажность, % |
от +21 до +25 от 30 до 80 |
|
11 Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; 2) Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 0,5 S соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012; 3) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 и 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 и 2 по ГОСТ 31819.23-2012. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот электропитания, Гц |
от 47,5 до 52,5 |
|
Полная мощность, потребляемая каждой цепью напряжения, В •А, не более |
10 |
|
Активная мощность, потребляемая каждой цепью напряжения, Вт, не более |
4 |
|
Полная мощность, потребляемая каждой цепью тока, ВА, не более |
4 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для исполнения 7)СИ73(^22... - для исполнения ’')CT1730S23... |
286,0x175,0x92,0 247,0x164,0x73,5 |
|
Масса, кг, не более: - для исполнения )C1730S22. - для исполнения 7)CH730S23... |
1,8 2,1 |
|
Рабочие условия измерений: □ температура окружающей среды, °С □ относительная влажность при температуре окружающей среды +35 °С, %, не более |
от -25 до +55 98 |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.
Комплектность
Таблица 4 □ Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии трехфазный многофункциональный ЭСИ730 |
В соответствии со структурой условного обозначения исполнений счётчиков |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе №3 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12 и 6.13);
ТУ 26.51.63-001-55858388-2022 «Счётчики электрической энергии трехфазные многофункциональные ЭСИ730. Технические условия».
