Устройства для поверки средств измерений массы АРМП-М-ПЛ

Назначение

Устройства для поверки средств измерений массы АРМП-М-ПЛ (далее - Устройства) предназначены для применения в качестве средств измерений и в качестве рабочих эталонов единицы массы для воспроизведения и передачи единицы массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).

Описание

Принцип действия Устройств основан на дифференциальном методе измерений -методе, при котором выполняется сравнение результатов измерений исследуемых весов неавтоматического действия (далее - исследуемых СИ) с величиной, воспроизводимой Устройством и воздействующей на исследуемое СИ.

Величина, воздействующая на исследуемое СИ, воспроизводится гидродомкратом Устройства, а ее значение контролируется и регистрируется по показаниям контрольных весов из состава последнего.

Исследуемое СИ измеряет значение величины, воздействующее на его грузоприемное устройство (далее - ГПУ), результат измерений отображается на дисплее исследуемого СИ и, если применимо, через интерфейс связи передается в управляющий компьютер Устройства для отображения на мониторе последнего.

Управляющий компьютер Устройства отображает измерительную информацию, полученную с исследуемого СИ (если применимо), отображает ее текущее значение, а также при необходимости выполняет ее архивирование и передачу на периферийные устройства.

В целях удобства пользования, а также в целях однозначного толкования, термины и обозначения метрологических характеристик контрольных весов Устройства и исследуемых СИ, применяемые в настоящем описании типа, приведены в соответствии с ГОСТ OIML R 76-1-2011. При этом требования об обязательном соответствии терминов, обозначений и правил нормирования метрологических характеристик, применяемых в технической и эксплуатационной документации исследуемых СИ, не устанавливаются.

Устройства могут применяться для определения и/или подтверждения метрологических характеристик:

1) исследуемых СИ, оснащенных показывающим устройством с расширением (п.Т.2.6 ГОСТ OIML R 76-1), и/или

2) исследуемых СИ с дискретностью передачи измерительной информации (результатов измерений) посредством интерфейса связи не более:

- 0,2е - для СИ, пределы допускаемой абсолютной погрешности которых выражены в поверочных интервалах е (ei.);

- 0,2d - для СИ, пределы допускаемой абсолютной погрешности которых выражены в ценах деления (шкалы) d (di), где е (ei) - поверочный интервал, d (di) - действительная цена деления (шкалы) однодиапазонных (многодиапазонных или многоинтервальных весов).

Устройства имеют модульную конструкцию и представляют собой набор технических средств и средств измерений и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи и магистралями:

- станина - металлоконструкция, оснащенная необходимыми техническими устройствами и креплениями для установки функциональных узлов и блоков Устройства, а также рамой нижней с рабочим столом (плитой) для размещения контрольных весов и исследуемых СИ (ГПУ исследуемых СИ) в рабочее пространство Устройства;

- от одного до трех комплектов контрольных весов, каждый из которых состоит из четырех единиц контрольных весов. Контрольные весы устанавливаются на рабочем столе Устройства под опорами исследуемого СИ и представляют собой весы неавтоматического действия ВПК, изготовитель ООО «Мера-ТСП», г. Москва;

- шкаф-блок, включающий в свой состав электрогидроблок, элементы управления, коммутации, блоки питания и контроллеры;

- гидропомпа;

- гидродомкрат;

- управляющий компьютер - персональный компьютер (далее - ПК) с предустановленным специализированным программным обеспечением «АРМП-МПЛД», разработчик ООО «Мера-ТСП», г. Москва. Выполняемые ПК функции, в том числе:

- задание требуемого значения нагрузки, прикладываемой к ГПУ исследуемого СИ;

- управление исполнительными механизмами шкаф-блока;

- отображение текущего значения нагрузки, приложенного к ГПУ исследуемого СИ;

- обработка результатов измерений, получаемых с исследуемого СИ (при наличии цифрового интерфейса связи у последнего);

- возможность визуализации полученных результатов измерений.

Шкаф-блок соединён с гидродомкратом и гидропомпой гидравлическими магистралями, каналами связи с контрольными весами и компьютером, образуя систему, воспроизводящую заданное значение величины (нагрузки) передаваемой на ГПУ исследуемого СИ.

Устройства, в зависимости от исполнения, могут быть снабжены устройством считывания результатов измерений, получаемых от исследуемого СИ, если предусмотрено конструкцией последнего.

Устройства могут быть оснащены интерфейсами RS-232, Ethernet, WiFi, USB 2.0 и другими для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Общий вид Устройств представлен на рисунке 1.

Рисунок 1 - Общий вид Устройства (шкаф-блок с гидропомпой (слева), станина с контрольными весами и гидродомкратом (в центре ), управляющий компьютер (справа))

Устройства выпускаются в 7 (семи) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), и имеют следующие обозначения:

АРМП-М-ПЛ-[1],

где: АРМП-М-ПЛ - обозначение типа Устройства;

[1] - условное обозначение метрологических характеристик исследуемых СИ и количество комплектов контрольных весов в составе Устройства:_________________________

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки контрольных весов, на корпус индикатора контрольных весов наносится пломба с изображением знака поверки. Схема пломбировки приведена на рисунке 2.

Нанесение знака поверки на Устройства не предусмотрено.

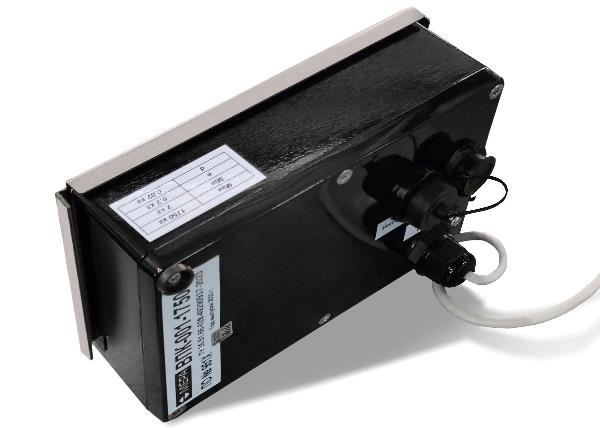

Рисунок 2 - Схема пломбировки индикатора контрольных весов (мастичная пломба)

Маркировочная табличка Устройств выполнена в виде ламинированной наклейки, пломбируемой контрольным знаком, разрушаемым при снятии. Маркировочная табличка Устройств наносится на станину и корпус шкаф-блока и содержит следующие основные данные, нанесенные методом термотрансферной печати:

- торговый знак предприятия-изготовителя;

- обозначение типа и модификации;

- знак утверждения типа;

- знак обращения продукции на рынке ЕАС;

- максимальная воспроизводимая нагрузка (Махв);

- минимальная воспроизводимая нагрузка (М1Пв);

- действительная цена деления (dв);

- диапазон рабочих температур;

- год выпуска;

- заводской номер (арабские цифры).

Маркировочная табличка контрольных весов, входящих в состав Устройств:

а) ламинированная наклейка наносится на ГПУ контрольных весов, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:

- торговый знак изготовителя;

- обозначение типа, модификации и заводской номер Устройства;

- модификация контрольных весов в виде ВПК-Х-Y-Z,

где: X - заводской номер Устройства;

Y - значение максимальной нагрузки контрольных весов, Мах, кг: 875; 1750; 4500;

Z - условный (порядковый) номер контрольных весов в составе комплекта контрольных весов Устройства: 1; 2; 3; 4;

- год выпуска весов;

- номер технических условий Устройства;

б) ламинированная наклейка наносится на корпус индикатора, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:

- торговый знак предприятия-изготовителя;

- обозначение модификации контрольных весов;

- номер версии ПО весов;

- год выпуска весов;

- номер технических условий Устройства;

в) ламинированная наклейка, расположенная рядом с дисплеем индикатора контрольных весов в хорошо видимом месте и содержит следующие основные данные контрольных весов, нанесенные методом термотрансферной печати: Max, Min, е, d.

Программное обеспечение

Программное обеспечение (далее - ПО) «АРМП-МПЛД» является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.

Метрологически значимая часть ПО «АРМП-МПЛД» представлена файлом «calculation.dll», который реализует:

- суммирование результатов измерений, получаемых с контрольных весов;

- работу устройства выборки массы тары;

- определение погрешности результатов измерений исследуемых весов (если применимо).

Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файла «calculation.dll» вычисляется при включении Устройства, в случае его несовпадения с установленным значением, на дисплей выводится информационное сообщение о выявленном несоответствии, работа Устройства блокируется и программа закрывается.

Для контроля изменений законодательно контролируемых параметров в ПО «АРМП-МПЛД» реализована возможность вычисления и вывода на экран значения контрольной суммы файла «calculation.dll».

Идентификационным признаком ПО «АРМП-МПЛД» служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы Устройства. Последовательность действий для просмотра идентификационных признаков ПО и текущего значения контрольной суммы выполняется в соответствии с эксплуатационной документацией Устройств.

Программное обеспечение контрольных весов реализовано аппаратно и является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений контрольных весов обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки (регулировки). ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем СИ.

Защита ПО Устройств от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО контрольных весов служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО Устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ______________________________________

Технические характеристики

Модификации, значения минимальной (М1Пв) и максимальной (Махв) нагрузок, воспроизводимых Устройством в целях передачи единицы величины, действительной цены деления (dв) и пределы допускаемой абсолютной погрешности (mpe в) Устройств приведены в таблицах 2, 3.

Модификации, значения минимальной (М1п) и максимальной (Мах) нагрузок, поверочного интервала (е), действительной цены деления (d) и пределов допускаемой погрешности (mpe) контрольных весов приведены в таблице 4.

Таблица 2 - Метрологические характеристики Устройств

*(mpez )к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей

4) порядковый номер Z, входящих в комплект контрольных весов Ki

Таблица 3 - Метрологические характеристики Устройств

*(mpez )к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей

4) порядковый номер Z, входящих в комплект контрольных весов Ki

Таблица 4 - Метрологические характеристики модификаций контрольных весов Устройств

Устройства могут применяться для определения и/или подтверждения метрологических характеристик:

- весов среднего (III) и обычного (IV) класса точности по ГОСТ OIML R 76-1-2011 (ГОСТ Р 53228-2008), диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3),

- весов, соответствующих технической документации изготовителя, диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3),

с соблюдением требования Государственной поверочной схемы для средств измерений массы в части соотношения между пределами допускаемой погрешности применяемого эталона (Устройства) и исследуемого СИ в диапазоне измерений последнего, а также требований локальной поверочной схемы, приведенной в приложении А методики поверки Устройств.

Таблица 5 - Основные технические характеристики

Знак утверждения типа

на маркировочные таблички, расположенные на станине и корпусе шкафа управления Устройств, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность Устройств

Сведения о методах измерений

приведены в п. 3 «Порядок работы» документа ЭК 3012.00.00.000 РЭ «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Руководство по эксплуатации».

Нормативные документы

ТУ 26.51.66-028-49290937-2023 «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Технические условия».
