Комплексы программно-аппаратные "МЕТЕОР"

Номер в ГРСИ РФ: 90218-23
Производитель / заявитель: ООО "Городские парковки", г. Белгород
Скачать
90218-23: Описание типа Скачать 717.8 КБ
90218-23: Методика поверки Скачать 4.8 MБ
Нет данных о поставщике
Комплексы программно-аппаратные "МЕТЕОР" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы программно-аппаратные «МЕТЕОР» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на контролируемом участке, измерений скорости ТС радарным методом, измерений значений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Информация по Госреестру

Основные данные
Номер по Госреестру 90218-23
Наименование Комплексы программно-аппаратные
Модель "МЕТЕОР"
Срок свидетельства (Или заводской номер) 19.10.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "Городские парковки" (ООО "Городские парковки"), г. Белгород

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 108
Найдено поверителей 1
Успешных поверок (СИ пригодно) 108 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

90218-23: Описание типа Скачать 717.8 КБ
90218-23: Методика поверки Скачать 4.8 MБ

Описание типа

Назначение

Комплексы программно-аппаратные «МЕТЕОР» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на контролируемом участке, измерений скорости ТС радарным методом, измерений значений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Описание

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля видеокамеры и интервала времени, за которое это расстояние пройдено.

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени, затраченного ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке расстояния между точками расположения видеокамер и измеренного пути ТС в зонах контроля видеокамер на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации видеокамерами. Для измерения данной характеристики необходимо не менее двух стационарных комплексов.

Принцип действия при измерении скорости движения как приближающихся, так и удаляющихся ТС радарным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС (эффект Доплера).

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Функционально комплексы применяются для фиксации: превышения установленной скорости движения транспортного средства, пересечения в нарушение ПДД линий разметки проезжей части дороги, проезда на запрещающий сигнал светофора, невыполнения требования об остановке перед стоп-линией, невыполнения требования об остановке перед знаком стоп, выезда на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой), поворота или движения прямо или разворота в нарушение требований предписанных дорожными знаками или разметкой проезжей части дороги, несоблюдения требований (предписанных дорожными знаками) запрещающими движение грузовых автотранспортных средств, выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути), выезд в нарушение ПДД на полосу предназначенную для встречного движения, нарушения правил пользования внешними световыми приборами, нарушения правил применения ремней безопасности или мотошлемов, несоблюдения требований запрещающих остановку или стоянку транспортных средств, нарушения правил пользования телефоном водителем транспортного средства, движение транспортного средства во встречном направлении по дороге с односторонним движением, нарушения требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев транспортных средств, установки на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака "Инвалид" и т.п.), невыполнения требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения), нарушения скоростного режима на протяженном участке дороги, несоблюдения дистанции к впереди движущемуся транспортному средству, выезда на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора, остановки (стоянки) или выезда на встречную полосу на железнодорожном переезде, движения автомобиля с разрешенной массой ТС по полосам в нарушение ПДД, прочих нарушений ПДД приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки комплексов и времени фиксации ТС.

Комплексы являются специальными техническими средствами, имеющими функции фото- и видеозаписи, применяемыми для обеспечения контроля за дорожным движением, для фиксации административных правонарушений в области дорожного движения

Перечень компонентов комплексов, их состав и краткое описание функций представлен в таблице 1.

Таблица 1 - Перечень компонентов комплексов

Наименование компонента

Состав и краткое описание функций

Моноблок (в модификациях

«МЕТЕОР PRO.01», «МЕТЕОР PRO.03»)

Предназначен для решения измерительных задач комплексов модификаций «МЕТЕОР PRO.01», «МЕТЕОР PRO.03» в соответствии с таблицей 6 и фиксации государственных регистрационных знаков (ГРЗ) ТС. Состоит из видеокамеры, процессорного модуля, климатического контроллера, модуля навигации и времени, модуля связи. К моноблоку могут подключаться до 3-х поворотных распознающих камер.

Принцип применения: «МЕТЕОР PRO.01» -стационарный, «МЕТЕОР PRO.03» -передвижной.

Место нанесения знака утверждения типа и заводского номера

Моноблок (в модификациях

«МЕТЕОР PRO.02», «МЕТЕОР LITE.01»)

Предназначен для решения измерительных задач комплексов модификаций «МЕТЕОР PRO.02», «МЕТЕОР LITE.01» в соответствии с таблицей 6 и фиксации государственных регистрационных знаков (ГРЗ) ТС. Состоит из видеокамеры, процессорного модуля, климатического контроллера, модуля навигации и времени, модуля связи.

Принцип применения: «МЕТЕОР PRO.02» - передвижной, «МЕТЕОР LITE.01» - стационарный.

Место нанесения знака утверждения типа и заводского номера

ИК-прожектор

Предназначен для подсветки в темное время суток зоны контроля комплекса.

Наименование компонента

Состав и краткое описание функций

Радиолокационный модуль ■

Предназначен для измерений скорости движения ТС в зоне контроля радарным методом.

В модификациях «METEOP.PRO.01» -«METEOP.PRO.03» устанавливается внутри корпуса моноблока, в модификациях «METEOP.PRO.02» и «METEOP.LITE.01» устанавливается на дополнительном креплении к моноблоку.

Принцип применения - стационарный или передвижной.

Поставляется опционально.

Коммутационный шкаф

Предназначен для питания моноблока и поворотных IP-камер, а также для связи между несколькими компонентами систем.

Видеокамера поворотная распознающая

/    <—•    \    г'

Л)

Предназначена для расширения зоны контроля комплекса. Количество в поставке определяется требованием Заказчика

Наименование компонента

Состав и краткое описание функций

Модуль электропитания

W

Предназначен для обеспечения электропитания моноблока при работе в передвижном варианте использования.

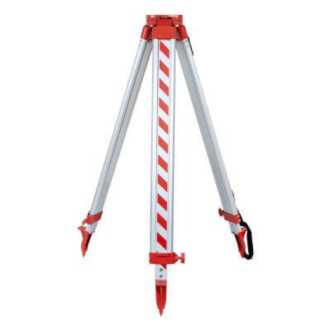

Штатив

Л / S \ я ч ж

Ч      1'

/ 1 \

1

Предназначен для установки моноблока на краю проезжей части при работе в передвижном варианте использования.

Знак поверки на комплексы не наносится.

Заводской номер наносится методом лазерной гравировки на металлический щильд, закрепленный на нижней стенке моноблока и типографским способом в формуляр. Формат нанесения заводского номера цифровой.

Комплексы выпускаются в четырех модификациях, отличающимися составом и измерительными задачами. Состав модификаций представлен в таблицах 2-6.

Таблица 2- Состав модификации «МЕТЕОР PRO.01»

Наименование

Обозначение

Количество

Программно-аппаратный комплекс:

- моноблок

- радиолокационный модуль

- видеокамера поворотная распознающая

- коммутационный шкаф

- кронштейн крепления

- комплект кабелей (включая поверочный кабель)

«МЕТЕОР PRO.01»

1 шт.

от 0 до 1 шт.* от 0 до 3 шт.* 1 шт.*

1 шт.*

1 шт.

* - поставляется по отдельному заказу

Таблица 3 - Состав модификации «МЕТЕОР PRO.02»

Наименование

Обозначение

Количество

Программно-аппаратный комплекс:

- моноблок

- монопод

- радиолокационный модуль

- комплект кабелей (включая поверочный кабель)

«МЕТЕОР PRO.02»

1 шт.

1 шт.

от 0 до 1 шт. *

1 шт.

* - поставляется по отдельному заказу

Таблица 4 - Состав модификации «МЕТЕОР PRO.03»

Наименование

Обозначение

Количество

Комплекс программно-аппаратный:

- моноблок

- радиолокационный модуль

- модуль электропитания

- тренога

- комплект кабелей (включая поверочный кабель)

«МЕТЕОР PRO.03»

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Таблица 5 - Состав модификации «МЕТЕОР LIT

E.01»

Наименование

Обозначение

Количество

Комплекс программно-аппаратный:

- моноблок

- ИК-прожектор

- радиолокационный модуль

- кронштейн крепления

- комплект кабелей (включая поверочный кабель)

«МЕТЕОР LITE.01»

1 шт.

1 шт.

от 0 до 1 шт. *

1 шт.*

1 шт.

* - поставляется по отдельному заказу

Измерительные функции комплексов, в зависимости от модификации, представлены в таблице 6.

Таблица 6 - Измерительные функции комплексов

Измерительные функции

«МЕТЕОР PRO.01»

«МЕТЕОР PRO.02»

«МЕТЕОР PRO.03»

«МЕТЕОР LITE.01»

Измерение скорости движения ТС в зоне контроля по видеокадрам

+

-

-

-

Измерение скорости движения ТС в зоне контроля радиолокационным методом

+*

+**

+

+*

Измерение скорости движения ТС на контролируемом участке по видеокадрам

+***

-

-

+***

Измерение значений текущего времени

+

+

+

+

Измерение интервалов времени

+

-

-

+

Измерение текущих навигационных параметров и определения на их основе координат комплексов

+

+

+

+

где * - возможность зависит от комплектации.

* * - возможность зависит от комплектации. Измерения скорости движения ТС производятся только в передвижном режиме работы.

* ** - при применении не менее двух стационарных комплексов.

Принципы применения модификаций комплексов следующие:

- «МЕТЕОР PRO.01» - стационарный;

- «МЕТЕОР PRO.02» - передвижной (крепится на борту транспортного средства. При

работе комплекса транспортное средство неподвижно).

- «МЕТЕОР PRO.03» - передвижной (крепится на треноге);

- «МЕТЕОР LITE.01» - стационарный

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПАК «МЕТЕОР». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 7 - Идентификационное данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПАК «МЕТЕОР»

Номер версии (идентификационный номер) ПО

не ниже у'1.х

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 8 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с

±0,1

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс

±1

Наименование характеристики

Значение

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат комплексов в плане*, м

±3

Диапазон измерений интервалов времени, с

(для модификаций «МЕТЕОР PRO.01», «МЕТЕОР LITE.01»)

от 6 до 86,44 03

Пределы допускаемой абсолютной погрешности измерения интервалов времени, с (для модификаций «МЕТЕОР PRO.01», «МЕТЕОР LITE.01»)

±5

Диапазон измерений скорости движения ТС, км/ч:

- при измерении по видеокадрам в зоне контроля (для модификации «МЕТЕОР PRO.01»)

- при измерении на контролируемом участке (для модификаций «МЕТЕОР

PRO.01», «МЕТЕОР LITE.01»)

- при измерении радарным методом

от 0 до 350

от 0 до 350

от 1 до 350

Пределы допускаемой погрешности измерения скорости движения ТС - при измерении по видеокадрам в зоне контроля (для модификации

«МЕТЕОР PRO.01»):

- абсолютной для скорости от 0 до 100 км/ч включ., км/ч

- относительной для скорости свыше 100 до 350 км/ч, %

- при измерении на контролируемом участке (для модификаций «МЕТЕОР

PRO.01», «МЕТЕОР LITE.01»):

- абсолютной для скорости от 0 до 100 км/ч включ., км/ч

- относительной для скорости свыше 100 до 350 км/ч, %

Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля при измерении радарным методом, км/ч

±1

±1

±1

±1

±1

где * - метрологическая характеристика определена по сигналам от спутников GPS и

ГЛОНАСС, принимаемых одновременно, при PDOP < 3

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Протяженность зоны контроля, м

от 6 до 50

Минимальная протяженность контролируемого участка, м

100

Габаритные размеры составных частей комплексов, мм, не более:

- моноблок в модификациях «МЕТЕОР PRO.01», «МЕТЕОР PRO.03» (без кронштейна крепления):

- высота

300

- ширина

360

- длина

450

- моноблок в модификациях «МЕТЕОР PRO.02», «МЕТЕОР LITE.01» (без кронштейна крепления):

- высота

200

- ширина

170

- длина

450

- радиолокационный модуль (без кронштейна крепления):

- высота

150

- ширина

150

- длина

60

- ИК-прожектор (без кронштейна крепления):

- высота

75

- ширина

130

- длина

245

Наименование характеристики

Значение

- видеокамера поворотная распознающая (без кронштейна крепления):

- высота

350

- ширина

310

- длина

310

- коммутационный шкаф (без кронштейна крепления):

- высота

500

- ширина

450

- длина

250

Масса составных частей комплексов, кг, не более:

- моноблок в модификациях «METEOP.PRO 01», «МЕТЕОР PRO.03»

12,8

- моноблок в модификациях «METEOP.PRO 02», «МЕТЕОР LITE.01»

4,9

- радиолокационный модуль

1,5

- ИК-прожектор

2,1

- видеокамера поворотная распознающая

6

- коммутационный шкаф

10

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при температуре 25 °С, %, не более

от -60 до +65

98

Знак утверждения типа

наносится на корпус моноблока в виде этикетки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Комплектность

Таблица 10 - Комплектность комплексов

Наименование

Обозначение

Количество

Комплекс программно-аппаратный

«метеор»

1 шт.*

Комплект кабелей (включая кабель для поверки)

-

1 к-т

Программное обеспечение

ПАК «МЕТЕОР»

1 шт.

Руководство по эксплуатации

СДГР.201219.013/016РЭ

1 экз.

Паспорт: -модиф икация МЕТЕОР. PRO. 01

СДГР.201219.016-01ПС

1 экз.

-модификация METEOP.PRO.02

СДГР.201219.016-02ПС

1 экз.

-модификация METEOP.PRO.03

СДГР.201219.016-03ПС

1 экз.

-модификация METEOP.LITE.01

СДГР.201219.013-01ПС

1 экз.

Методика поверки

1 экз.

где * - состав комплекса зависит от модификации и заказа.

Сведения о методах измерений

приведены в разделе 3 «Использование изделия по назначению» документа СДГР.201219.013/016РЭ «Программно-аппаратный комплекс «МЕТЕОР». Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

СДГР.201219.013/016ТУ «Комплексы программно-аппаратные «МЕТЕОР».

Технические условия.
