Расходомеры электромагнитные Метран-370М
| Номер в ГРСИ РФ: | 90227-23 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |

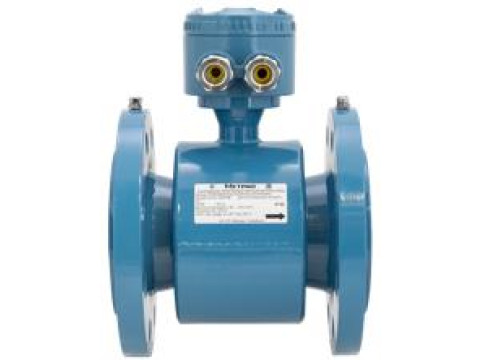

Расходомеры электромагнитные Метран-370М (далее - расходомеры) предназначены для измерения объемного расхода, вычисления накопленного объема электропроводящих жидкостей, пульп и суспензий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90227-23 |
| Наименование | Расходомеры электромагнитные |
| Модель | Метран-370М |
| Срок свидетельства (Или заводской номер) | 23.10.2028 |
Производитель / Заявитель
Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 440 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 440 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.12.2024 |
Поверители
Скачать
| 90227-23: Описание типа | Скачать | 836.4 КБ | |
| 90227-23: Методика поверки | Скачать | 3.1 MБ |
Описание типа
Назначение
Расходомеры электромагнитные Метран-370М (далее - расходомеры) предназначены для измерения объемного расхода, вычисления накопленного объема электропроводящих жидкостей, пульп и суспензий.
Описание
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из датчика расхода и измерительного преобразователя.
Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении, перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее - преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе, объеме и скорости среды, передающие диагностические и другие сообщения.
Преобразователь обеспечивает питание цепи возбуждения магнитного поля датчика расходомера и обработку сигнала с электродов, а также преобразует сигналы от электродов датчика в выходные сигналы: аналоговый токовый (4-20 мА), частотно-импульсный, цифровые сигналы по различным цифровым протоколам. Преобразователи изготавливаются интегрального монтажа (непосредственно на датчике) и удаленного монтажа. Преобразователи удаленного монтажа имеют исполнение для крепления на кронштейне и настенное исполнение. При удаленном монтаже используются соединительные коробки.
Расходомеры изготавливают шести моделей: Метран-370МF - фланцевый; Метран-370МR - фланцевый с коническими переходами; Метран-370МS - фланцевый для пульп и суспензий; Метран-370МР - фланцевый для повышенного давления; Метран-370МW -бесфланцевый; Метран-370МН - санитарный.
Расходомеры изготавливаются в общепромышленном исполнении и для применения во взрывоопасных зонах.
Характеристики конкретной модели расходомера и рекомендации по его применению приведены в эксплуатационной документации на расходомеры.
Общий вид датчиков расхода и измерительных преобразователей расходомеров представлен на рисунках 1 и 2.
Измерительный преобразователь интегрального монтажа (с датчиком фланцевого исполнения)
Измерительный преобразователь удаленного монтажа для крепления на кронштейне
Измерительный преобразователь удаленного монтажа настенного исполнения
Рисунок 1-Общий вид измерительных преобразователей
Датчик расхода модели Метран-370MR (с соединительной коробкой)
Датчик расхода модели Метран-370MW (с
Датчик расхода модели Метран-370MH (с соединительной коробкой)
Датчик расхода моделей Метран-370MF, Метран-370MS, Метран-370MP (с соединительной коробкой)
соединительн ой коробкой)

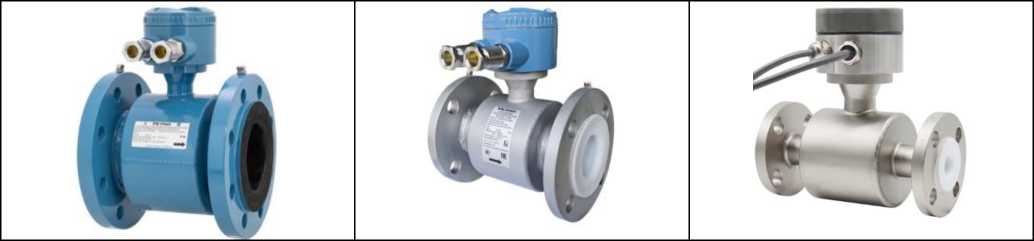

Рисунок 2-Общий вид датчиков расхода.
Допускается изготовление измерительных преобразователей и датчиков расхода с другим цветом корпуса и его элементов.
Метран
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ
МЕТРАН-370М
Метран-ЗТОМХХХХХХХХХХ ххххххххххххххххх
Завадской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г. Тег: ХХХХХХХХХХХХХХХХ
DNXXXX PNXX IP6X/XX
Диапазон расходов:
ХХХХХХ... ХХХХХ м3/ч
® МЕТРАН' ЕНЕ
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
Метран-370МХХХХШХХХШХХХХШШХШШШХШШ
Заводской № ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
Тег: ХХХХХХХХХХХХХХХХХ
DNXXXX PNXX
Диапазон расходов: ХХХХХ... ХХХХХ м 3/ч
Темп. окр. среды: от -50 'С до +60 'С IP 65
Питание: U пит = ... В Рмакс = 20Вт
Выходные сигналы: ХХХХХ, ХХХХХХХХХХХХХХ, ХХХХХХХ, ХХХХХХХХ
АО "ПГ "Метран", Челябинск
@ МЕТРАН' ЕНЕ РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
О МЕТРАН' О
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
Метран-370МХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ Заводской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
ТегХХХХХХХХХХХХХХХХ
DNXXXX PNXX
Диапазон расходов: ХХХХХ... ХХХХХХ м3/ч
Питание: U пит = ... В Рмакс = 20Вт
Выходные сигналы: ХХХХХ, ХХХХХХХХХХХХХХ
ХХХХХХХ, ХХХХХХХХ
ЕНГ © IP 65
Темп. окр. среды:
от-20‘С до+60 "С
АО *ПГ "Метран', Челябинск
Метран-370МХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ Завадской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
ТегХХХХХХХХХХХХХХХХ
DNXXXX PNXX IPXX/XX [■“
Диапазон расходов: ХХХХХ... ХХХХХ м 3/ч I 1ExdbllBT6GbX -гОХХТач+бО'С Г К
ЕАЭС RU C-RU.XXXX.X.XXXXX/23
АО "ПГ "Метран", Челябинск
1ExdbllBT6GbX -25 "С<Та<+60’С
ПромМашТест ЕАЭС RU C-RU.XXXX.X.XXXXX/23
О АО "ПГ "Метран", Челябинск
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа.
Заводской номер, состоящий из арабских цифр, наносится методом, принятым на заводе-изготовителе, на маркировочные таблички, расположенные на корпусах датчика и преобразователя.
Программное обеспечение
Программное обеспечение (далее - ПО) неизменяемое и несчитываемое, является встроенным в энергонезависимую память. ПО выполняет функции обработки измерительной информации, преобразования ее в нормированные сигналы (аналоговый токовый, цифровые, частотно-импульсные), а также отображения измерительной информации на индикаторе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по
Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
370М |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
0x5A1E |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики расходомеров
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода (Ду) 1), мм |
от 3 до 1000 |
|
Диапазон измерений объемного расхода (в зависимости от типоразмера) 1), м3/ч |
от 0,003 до 42390 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема2) 3), % |
±0,24) ±0,5 |
|
Пределы допускаемой приведенной погрешности преобразования объемного расхода в аналоговый токовый выходной сигнал от 4 до 20 мА5), % от диапазона измерений: |
±0,05 |
Продолжение Таблицы 2
|
Наименование характеристики |
Значение |
|
Выходные сигналы1) |
Аналоговый токовый 4-20 мА, частотноимпульсный от 1 до 5000 Гц (от 0 до 100 имп/сек), цифровой HART, Modbus RTU (RS-485), Profibus PA или Profibus PB |
|
Давление измеряемой среды, МПа, не более1) |
42 |
|
Степень защиты от воздействия окружающей среды: датчика1) преобразователя |
IP65, IP65/IP68 IP65 |
|
Температура измеряемой среды, °С1) |
от -20 до +180 |
|
Температура окружающей среды, °С датчика преобразователя1) |
от -20 до +60 от -50 до +60 |
|
Напряжение питания: - переменного тока - постоянного тока |
85-250 В; 45-63 Гц 20-36 В |
|
Габаритные размеры ДхШхВ, мм, не более |
1000x1440x1290 |
|
Масса, кг, не более |
4000 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Маркировка взрывозащиты |
1Ex db IIB T6 Gb X |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100 000 |
|
1) В зависимости от исполнения; 2) Для частотно-импульсного выходного сигнала и цифрового выходного сигнала по стандартам HART, Modbus или Profibus; 3) Пределы относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока (V): - от 0,5 до 15 м/с для всех моделей расходомеров, кроме Метран-370MR; - от 0,3 до 10 м/с для расходомеров модели Метран-370MR. При скорости потока от 0,1 до 0,5 м/с (от 0,1 до 0,3 м/с для расходомеров модели Метран-370MR) пределы относительной погрешности измерения: - ±(0,25/V) % для расходомеров с пределом допускаемой относительной погрешности измерений объемного расхода и объема ±0,5 %; - ±(0,1/V) % для расходомеров с пределом допускаемой относительной погрешности измерений объемного расхода и объема ±0,2 %; - ±1 % для расходомеров c диаметром условного прохода 3 мм (Ду3) с пределами допускаемой относительной погрешности измерений объемного расхода и объема ±0,2 %; ±0,5 %); 4) При проведении поверки имитационным методом пределы допускаемой относительной погрешности измерений объемного расхода и объема для модели с погрешностью ±0,2 % принимаются ±0,5 %; 5) При работе с аналоговым токовым выходным сигналом предел допускаемой погрешности равняется сумме относительной погрешности измерения объемного расхода и приведенной погрешности преобразования объемного расхода в аналоговый токовый выходной сигнал. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный Метран-370М |
в соответствии с заказом |
1 шт. в соответствии с заказом |
|
Паспорт |
13.5367.000.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
13.5367.000.00 РЭ |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Сведения о методах измерений
приведены в подразделе 1.4 документа 13.5367.000.00 РЭ «Расходомеры электромагнитные Метран-370М. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-103-51453097-2022 Расходомеры электромагнитные Метран-370М. Технические условия.
Другие Расходомеры
