Хроматографы жидкостные Sintecon
| Номер в ГРСИ РФ: | 90429-23 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Acchrom Instrument (Beijing) Technology Co., Ltd, Китай |
Хроматографы жидкостные Sintecon (далее - хроматографы) предназначены для измерений содержания компонентов в различных веществах и материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90429-23 |
| Наименование | Хроматографы жидкостные |
| Модель | Sintecon |
| Срок свидетельства (Или заводской номер) | 10.11.2028 |
Производитель / Заявитель
Acchrom Instrument (Beijing) Technology Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 26 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 90429-23: Описание типа | Скачать | 600.1 КБ | |
| 90429-23: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Хроматографы жидкостные Sintecon (далее - хроматографы) предназначены для измерений содержания компонентов в различных веществах и материалах.
Описание
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы, которые выполнены по модульному принципу и позволяют гибко настраивать систему для решения широкого круга хроматографических задач. Хроматографы состоят из следующих основных конструктивно законченных блоков: аналитический блок с насосом высокого давления, термостат колонок, автосамплер, детектор (один или несколько), органайзер.
Хроматографы выпускаются в четырех моделях: Sintecon HPLC 10.400.1 и Sintecon HPLC 10.400.2, Sintecon HPLC 10.600.1 и Sintecon HPLC 10.600.2. Модели Sintecon HPLC 10.400 и Sintecon HPLC 10.600 отличаются максимальным рабочим давлением. Модели с индексом 1 и 2 отличаются друг от другом термостатом колонок (вертикальный или горизонтальный) и габаритными размерами. Максимальное рабочее давление модели HPLC 10.400 - 40 МПа, диапазон объемов рабочей пробы от 0,1 до 100 мкл (опционально может быть расширен). Максимальное рабочее давление модели HPLC 10.600 - 60 МПа, диапазон объемов рабочей пробы от 0,1 до 99 мкл (опционально может быть расширен).
В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены одним или несколькими детекторами, обозначения которых представлены в таблице 1.
Маркировочная табличка с серийным номером хроматографа размещается на правой боковой панели аналитического модуля хроматографа. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.
Общий вид моделей хроматографов, а также места размещения маркировочных табличек представлены на рисунке 1. Общий вид маркировочной таблички - представлен на рисунке 2.
Возможно изготовление хроматографов в разной цветовой гамме.
Таблица 1 - Обозначения детекторов
|
Модель хроматографа |
Детектор |
Обозначение |
|
HPLC 10.400.1 HPLC 10.400.2 |
Детектор на диодной матрице |
HPLC 10.400.U30.1 HPLC 10.400.U30.2 |
|
Cпектрофотометрический ультрафиолетовый детектор |
HPLC 10.400.U10.1 HPLC 10.400.U10.2 | |
|
УФ-ВИД спектрофотометрический детектор |
HPLC 10.400.U20.1 HPLC 10.400.U20.2 | |
|
Флуоресцентный детектор |
HPLC 10.400.F10.1 HPLC 10.400.F10.2 | |
|
Рефрактометрический детектор |
HPLC 10.400.R10.1 HPLC 10.400.R10.2 | |
|
HPLC 10.600.1 HPLC 10.600.2 |
Детектор на диодной матрице |
HPLC 10.600.U30.1 HPLC 10.600.U30.2 |
|
Cпектрофотометрический ультрафиолетовый детектор |
HPLC 10.600.U10.1 HPLC 10.600.U10.2 | |
|
УФ-ВИД спектрофотометрический детектор |
HPLC 10.600.U20.1 HPLC 10.600.U20.2 | |
|
Флуоресцентный детектор |
HPLC 10.600.F10.1 HPLC 10.600.F10.2 | |
|
Рефрактометрический детектор |
HPLC 10.600.R10.1 HPLC 10.600.R10.2 |
HPLC 10.400.1 и HPLC 10.600.1 HPLC 10.400.2 и HPLC 10.600.2
(стрелками обозначены места размещения маркировочных табличек)
Рисунок 1 - Общий вид моделей хроматографов жидкостных Sintecon и места размещения маркировочных табличек

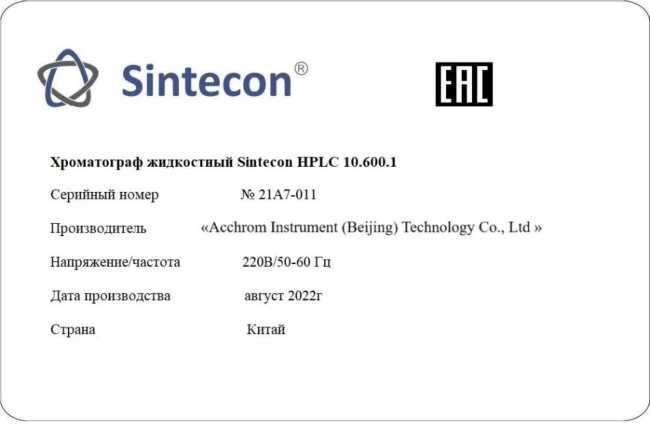

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать параметры хроматографа, отслеживать выполнение анализа, обрабатывать полученные экспериментальные данные.
Хроматографы могут быть оснащены одним из следующих видов программного обеспечения:
- SinChrom (версия 3.6.1 и выше)
- Chromloong (версия 2.2.0 и выше)
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.0772014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
SinChrom | |
|
Идентификационное наименование ПО |
SinChrom |
|
Номер версии (идентификационный номер ПО), не ниже |
3.6.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Chromloong | |
|
Идентификационное наименование ПО |
Chromloong |
|
Номер версии (идентификационный номер ПО), не ниже |
2.2.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Детектор на диодной матрице Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более |
от 190 до 900 240’9 2,540’5 1,0-10-3 |
|
Спектрофотометрический ультрафиолетовый детектор |
от 190 до 600 1,540-9 2,040-5 3,0-10-4 |
|
Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более | |
|
УФ-ВИД спектрофотометрический детектор Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более |
от 190 до 900 1,540-9 2,040-5 3,040’4 |
|
Флуоресцентный детектор Рабочий спектральный диапазон, нм: по возбуждению по регистрации Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов нулевого сигнала, мкВ, не более Дрейф нулевого сигнала, мкВ/ч, не более |
от 200 до 850 от 250 до 900 240’12 100 1000 |
|
Рефрактометрический детектор Диапазон показателей преломления, ед. рефр Предел детектирования по сахарозе, г/см3 Уровень флуктуационных шумов, ед. рефр, не более Дрейф нулевого сигнала, ед. рефр/ч, не более |
от 1,0 до 1,75 240-7 840-9 640’7 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: -для спектрофотометрического ультрафиолетового детектора: по времени удерживания по площади пика -для УФ-Вид спектрофотометрического детектора: по времени удерживания по площади пика -для детектора на диодной матрице: по времени удерживания по площади пика -для флуоресцентного детектора: по времени удерживания по площади пика -для рефрактометрического детектора: по времени удерживания по площади пика |
1 1,5 1 1,5 1 1,5 2 3 2 3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, |
50/60 |
|
Потребляемая мощность детекторов, В^А, не более: - HPLC 10.400.U30.1, HPLC 10.400.U30.2, HPLC 10.600.U30.1, HPLC |
100 |
|
10.600.U30.2 - HPLC 10.400.U10.1, HPLC 10.400.U10.2, HPLC 10.600.U10.1, HPLC 10.600.U10.2 |
85 |
|
- HPLC 10.400.U20.1, HPLC 10.400.U20.2, HPLC 10.600.U20.1, HPLC 10.600.U20.2 |
85 |
|
- HPLC 10.400.F10.1, HPLC 10.400.F10.2, HPLC 10.600.F10.1, HPLC 10.600.F10.2 |
330 |
|
- HPLC 10.400.R10.1, HPLC 10.400.R10.2, HPLC 10.600.R10.1, HPLC 10.600.R10.2 |
330 |
|
Габаритные размеры детекторов, мм, не более: - HPLC 10.400.U10.1, HPLC 10.400.U20.1, HPLC 10.400.U30.1, HPLC 10.400.R10.1, HPLC 10.600.U10.1, HPLC 10.600.U20.1, HPLC 10.600.U30.1, HPLC 10.600.R10.1 |
340 |
|
- ширина |
440 |
|
- длина |
140 (151) |
|
- высота (высота с ножками) - HPLC 10.400.F10.1, , HPLC 10.600.F10.1, | |
|
- ширина |
340 |
|
- длина |
440 |
|
- высота (высота с ножками) |
307(317) |
|
Габаритные размеры детекторов, мм, не более: - HPLC 10.400.U10.2, HPLC 10.400.U20.2, HPLC 10.400.U30.2, HPLC 10.400.R10.2, HPLC 10.600.U10.2, HPLC 10.600.U20.2, HPLC 10.600.U30.2, HPLC 10.600.R10.2 | |
|
- ширина |
340 |
|
- длина |
515 |
|
- высота (высота с ножками) - HPLC 10.400.F10.2, HPLC 10.600.F10.2 |
140 |
|
- ширина |
340 |
|
- длина |
440 |
|
- высота (высота с ножками) |
307(317) |
продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Масса детекторов, кг, не более: - HPLC 10.400.U10.1, HPLC 10.400.U10.2, HPLC 10.400.U20.1, HPLC | |
|
10.400.U20.2, HPLC 10.400.U30.1, HPLC 10.400.U30.2, HPLC 10.600.U10.1, | |
|
HPLC 10.600.U10.2, HPLC 10.600.U20.1, HPLC 10.600.U20.2, HPLC | |
|
10.600.U30.1, HPLC 10.600.U30.2 |
14 |
|
- HPLC 10.400.F10.1, HPLC 10.400.F10.2, HPLC 10.600.F10.1, HPLC | |
|
10.600.F10.2 |
25 |
|
- HPLC 10.400.R10.1, HPLC 10.400.R10.2, HPLC 10.600.R10.1, HPLC | |
|
10.600.R10.2 |
13 |
|
Габаритные размеры насосов, мм, не более: - HPLC 10.400.N10.1, HPLC 10.600.N10.1 | |
|
- ширина |
340 |
|
- длина |
440 |
|
- высота (высота с ножками) |
140 (151) |
|
- HPLC 10.400.N10.2, HPLC 10.600.N10.2 | |
|
- ширина |
340 |
|
- длина |
515 |
|
- высота (высота с ножками) |
140 (151) |
|
Габаритные размеры автосамплеров, мм, не более: | |
|
- HPLC 10.400.S10.1, HPLC 10.400.S20.1, HPLC 10.600.S10.1, HPLC | |
|
10.600.S20.1 | |
|
- ширина |
340 |
|
- длина |
440 |
|
- высота (высота с ножками) |
307 (317) |
|
- HPLC 10.400.S10.2, HPLC 10.400.S20.2, HPLC 10.600.S10.2, HPLC | |
|
10.600.S20.2 | |
|
- ширина |
340 |
|
- длина |
515 |
|
- высота (высота с ножками) |
307 (317) |
|
Габаритные размеры термостата колонок, мм, не более: - HPLC 10.400.T10.1, HPLC 10.600.T10.1 | |
|
- ширина (передняя крышкахзадняя крышка) |
410x340 |
|
- длина |
440 |
|
- высота (высота с ножками) |
140 (151) |
|
- HPLC 10.400.T10.2, HPLC 10.600.T10.2 | |
|
- ширина |
165 |
|
- длина |
442 |
|
- высота (высота с ножками) |
540(551) |
продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры органайзера, мм, не более: | |
|
- HPLC 10.400.010.1, HPLC 10.600.010.1 | |
|
- ширина |
340 |
|
- длина |
440 |
|
- высота |
192 (202) |
|
- HPLC 10.400.010.2, HPLC 10.600.010.2 | |
|
- ширина |
340 |
|
- длина |
515 |
|
- высота |
100 (111) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +30 80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный Sintecon модели HP |
LC 10.400.1 / HPLC 10.400.2 в составе | |
|
Насос |
HPLC 10.400.N10.1 или HPLC 10.400.N10.2 |
1 шт. |
|
Автосамплер |
HPLC 10.400.S10.1 или HPLC 10.400.S10.2 или HPLC 10.400.S20.1* или HPLC 10.400.S20.2* |
1 шт. |
|
Термостат колонок |
HPLC 10.400.T10.1 или HPLC 10.400.T10.2 |
1 шт. |
|
Детектор |
HPLC 10.400.U30.1 HPLC 10.400.U30.2 HPLC 10.400.U10.1 HPLC 10.400.U10.2 HPLC 10.400.U20.1 HPLC 10.400.U20.2 HPLC 10.400.F10.1 HPLC 10.400.F10.2 HPLC 10.400.R10.1 HPLC 10.400.R10.2 |
по заказу |
|
Органайзер |
HPLC 10.400.010.1 или HPLC 10.400.010.2 |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный Sintecon модели H |
PLC 10.600.1/ HPLC 10.600.2 в составе | |
|
Насос |
HPLC 10.600.N10.1 или HPLC 10.600.N10.2 |
1 шт. |
|
Автосамплер |
HPLC 10.600.S10.1 или HPLC 10.600.S10.2 или HPLC 10.600.S20.1* или HPLC 10.600.S20.2* |
1 шт. |
|
Термостат колонок |
HPLC 10.600.T10.1 или HPLC 10.600.T10.2 |
1 шт. |
|
Детектор |
HPLC 10.600.U30.1 HPLC 10.600.U30.2 HPLC 10.600.U10.1 HPLC 10.600.U10.2 HPLC 10.600.U20.1 HPLC 10.600.U20.2 HPLC 10.600.F10.1 HPLC 10.600.F10.2 HPLC 10.600.R10.1 HPLC 10.600.R10.2 |
по заказу |
|
Органайзер |
HPLC 10.600.О10.1 или HPLC 10.600.О10.2 |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* с дополнительной функцией охлаждения | ||
Сведения о методах измерений
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Стандарт предприятия Acchrom Instrument (Beijing) Technology Co., Ltd, Китай.
