Газоанализаторы Беркут
| Номер в ГРСИ РФ: | 90473-23 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Буип", г. Москва |
Газоанализаторы Беркут (далее - газоанализаторы) предназначены для измерений массовой концентрации и/или объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, аммиака (NH3), оксида углерода (CO), озона (Оз), диоксида углерода (СО2), метана (CH4), суммы углеводородов (СН) в пересчете на метан, суммы углеводородов за вычетом метана (HCH), общей серы (TRS) в пересчете на SO2 , формальдегида (CH2O) в атмосферном воздухе в режиме непрерывных измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90473-23 |
| Наименование | Газоанализаторы |
| Модель | Беркут |
| Срок свидетельства (Или заводской номер) | 13.11.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Бюро управления инновационными проектами" (ООО "БУИП"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 90473-23: Описание типа | Скачать | 255.7 КБ | |
| 90473-23: Методика поверки | Скачать | 5.9 MБ |
Описание типа
Назначение
Газоанализаторы Беркут (далее - газоанализаторы) предназначены для измерений массовой концентрации и/или объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, аммиака (NH3), оксида углерода (CO), озона (Оз), диоксида углерода (СО2), метана (CH4), суммы углеводородов (СН) в пересчете на метан, суммы углеводородов за вычетом метана (НСН), общей серы (TRS) в пересчете на SO2 , формальдегида (CH2O) в атмосферном воздухе в режиме непрерывных измерений.
Описание
Принцип действия газоанализаторов основан на следующих методах анализа:
- по каналу диоксида серы, сероводорода - флуоресцентный;
- по каналу оксида азота, диоксида азота - хемилюминесцентный;
- по каналу оксида углерода, диоксида углерода - оптико-абсорбционный (в ИК области спектра);
- по каналу озона - оптико-абсорбционный (в УФ области спектра);
- по каналу метана, углеводородов - пламенно-ионизационный;
- по каналу формальдегида - оптический.
Газоанализаторы представляют собой одноканальные блочно-модульные приборы в стационарном исполнении.
Газоанализаторы выпускаются в следующих модификациях: Беркут SO2, Беркут TRS, Беркут H2S, Беркут NOx, Беркут NH3, Беркут CO, Беркут СО2, Беркут Оз, Беркут СН, Беркут СН2О, которые отличаются друг от друга определяемыми компонентами и методами анализа.
На лицевой панели газоанализаторов расположены сенсорный графический жидкокристаллический экран, кнопка включения/выключения.
На задней панели газоанализаторов расположены разъем для подачи анализируемой газовой смеси, вентилятор, последовательный порт ввода/вывода данных RS-232/RS-485, аналоговый выход 4-20 мА (опционально) и порт Ethernet.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Газоанализаторы применяются только во взрывобезопасных помещениях.
В газоанализаторах предусмотрены возможность автоматической корректировки нулевых показаний и чувствительности, автоматического определения диапазона измерения для аналогового выхода.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки и знака утверждения типа на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на идентификационную табличку (рисунок 2), расположенную на задней панели прибора, методом фотохимпечати.
Пломбирование от несанкционированного доступа не предусмотрено.

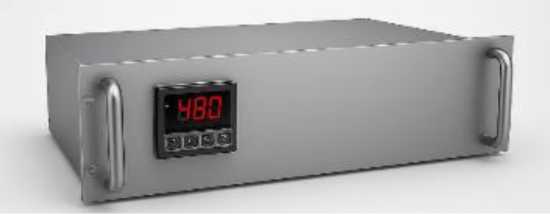

а) вид спереди б) вид сзади
Рисунок 1 - Общий вид газоанализаторов Беркут
| NH3 |
|23АМ01 |
| - 220В, 2,6А~]
Сделано в России 20 23 г.
Беркут
Газоанализатор ------- Модификация
’^■Серийный номер Напряжение, ток ООО«БУИП»
Рисунок 2 - Идентификационная табличка
Место нанесения серийного номера
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- измерение содержания определяемых компонентов;
- отображение результатов измерений на дисплее газоанализатора;
- передача результатов измерений по интерфейсу связи с ПК;
- выдача информации по цифровым каналам связи.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BUIP_GA_SOFT |
|
Номер версии (идентификационный номер)* ПО |
V1.1 |
|
Цифровой идентификатор ПО |
- |
|
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Модификация |
Определяемый компонент (измерительный канал) |
Диапазон измерений |
Пределы допускаемой погрешности | ||
|
Массовая концентрация1 2), мг/м3 |
Объемная доля, млн-1 (ppm) |
приведе нной2), % |
относит ельной, % | ||
|
Беркут SO2 |
Диоксид серы (SO2) |
от 0 до 0,06 включ. |
от 0 до 0,02 включ. |
±15 |
_ |
|
св. 0,06 до 30 |
св. 0,02 до 11 |
_ |
±15 | ||
|
Беркут H2S |
Сероводород (H2S) |
от 0 до 0,008 включ. |
от 0 до 0,005 включ. |
±20 |
_ |
|
св. 0,008 до 15,0 |
св. 0,005 до 11 |
_ |
±20 | ||
|
Беркут TRS |
Общая сера(TRS) в пересчете на SO2 |
от 0 до 0,06 включ. |
от 0 до 0,020 включ. |
±20 |
_ |
|
св. 0,06 до 6,0 |
св. 0,020 до 2,0 |
_ |
±20 | ||
|
Беркут NOx |
Оксид азота (NO) |
от 0 до 0,07 включ. |
от 0 до 0,05 включ. |
±15 |
_ |
|
св. 0,07 до 13,5 |
св. 0,05 до 11 |
_ |
±15 | ||
|
Диоксид азота (NO2) |
от 0 до 0,10 включ. |
от 0 до 0,05 включ. |
±15 |
_ | |
|
св. 0,10 до 20,0 |
св. 0,05 до 10 |
_ |
±15 | ||
|
Сумма оксидов азота (NOx) в пересчете на NO2 |
от 0 до 0,10 включ. |
от 0 до 0,05 включ. |
±15 |
_ | |
|
св. 0,10 до 20,0 |
св. 0,05 до 10 |
_ |
±15 | ||
|
Беркут NH3 |
Аммиак (NH3) |
от 0 до 0,04 включ. |
от 0 до 0,06 включ. |
±20 |
_ |
|
св. 0,04 до 8,0 |
св. 0,06 до 13 |
_ |
±20 | ||
|
Беркут CO |
Оксид углерода (CO) |
от 0 до 2 включ. |
от 0 до 1,7 включ. |
±15 |
_ |
|
св. 2 до 300 |
св. 1,7 до 257 |
_ |
±15 | ||
|
Беркут СО2 |
Диоксид углерода (СО2) |
от 0 до 500 включ. |
от 0 до 270 включ. |
±15 |
_ |
|
св. 500 до 1000 |
св. 270 до 540 |
_ |
±15 | ||
|
Беркут Оз |
Озон^з) |
от 0 до 0,03 включ. |
от 0 до 0,015 включ. |
±15 |
_ |
|
св. 0,03 до 2,0 |
св. 0,015 до 1,0 |
_ |
±15 | ||
|
Беркут СН |
Метан (CH4) |
от 0 до 3,6 включ. |
от 0 до 5 включ. |
±15 |
_ |
|
св. 3,6 до 70 |
св. 5 до 100 |
_ |
±15 | ||
|
Сумма углеводородов (СН) в пересчете на метан CH4 |
от 0 до 3,6 включ. |
от 0 до 5 включ. |
±15 |
_ | |
|
св. 3,6 до 70 |
св. 5 до 100 |
_ |
±15 | ||
|
Беркут СН2О |
Формальдегид (СНО |
от 0 до 37,5 |
от 0 до 30 |
±20 |
_ |
|
от 0 до 0,05 включ. |
от 0 до 0,037 включ. |
±20 |
_ | ||
|
св. 0,05 до 3,75 |
св. 0,037 до 3,0 |
_ |
±20 | ||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -30 °С до +15 °С включ. и св. +25 °С до +70 °С на каждые 10 °С в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Время задержки сигнала (время установления показаний, T90), с, не более |
90 |
Технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализатора, мин, не более |
120 |
|
Напряжение питания переменным током частотой (50±13) Гц, В |
от 90 до 264 |
|
Потребляемая электрическая мощность, Вт, не более |
240 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от -30 до +70 от 80 до 120 от 20 до 90 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
430х220х550 |
|
Масса, кг, не более |
15 |
|
Средний срок службы газоанализаторов, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Беркут 1) |
1 шт. |
|
Комплект ЗИП 2) |
- |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) - модификация газоанализатора определяется при заказе в соответствии со спецификацией в руководстве по эксплуатации; 2) - состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации. | ||
Сведения о методах измерений
приведены в разделе 2.2 «Технический принцип» документа «Газоанализаторы Беркут. Руководство по эксплуатации»
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-94112202-2020 «Газоанализаторы Беркут. Технические условия».
